При поиске подходящего варианта материала для лавочки выбор нередко падает на металлический профиль, срок службы которого довольно большой. Как сделать скамейку из профтрубы своими руками? Отправляясь в строительный магазин для закупки всего необходимого, важно иметь на руках заранее изготовленный проект. Основные чертежи скамейки из профильной трубы должны содержать размеры главных элементов, все же другие детали указываются в более подробных схемах. Чертежи лавок из профильной трубы оснащают нумерацией всех частей конструкции, с указанием их местоположения на схеме.

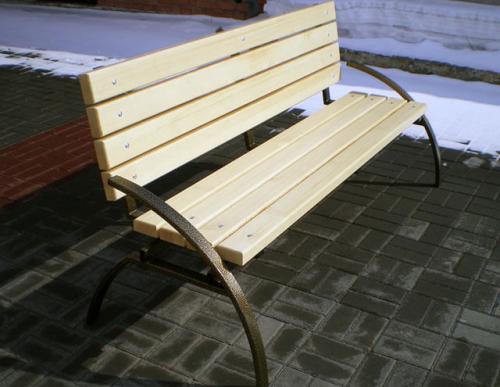

Для изготовления садовой лавочки потребуется наличие следующих материалов:

1. Профильных труб с сечением в виде квадрата или прямоугольника. Главным образом они славятся своей прочностью, а наличие плоских поверхностей очень удобно для фиксации к ним любых элементов. Невозможно не вспомнить про эстетические качества данного материала: они превосходят любые другие трубные изделия.
2. Брусьев из дерева 50х80 или 40х80 мм. Они пригодятся для изготовления спинок и сидений.
3. Метизов. Обязательно наличие винтов, имеющих диаметр 6-8 мм, при длине 80-100 мм. Более точные показатели выбираются в зависимости от того, какими размерами обладают брусья и профильные трубы. Не лишними будут саморезы по дереву.
4. Эмали и грунтовки. Они будут защищать металлические поверхности от ржавления.
5. Антисептических пропиток и финишных покрытий для древесины.

Что касается перечня необходимых инструментов, то он имеет такой вид:

1. Болгарка, заточные и отрезные круги.
2. Электродрель с комплектом сверл.
3. Сварочные аппарат, способный использовать электроды сечением 3 мм. Это наиболее приемлемый вариант сварки металлических деталей толще 2-х мм.
4. Молоток сварщика.
5. Электролобзик.
6. Шлифмашинка, укомплектованная наждачной шкуркой.
7. Керн, рулетка, карандаш (маркер).

Если предполагается изготовление округлых деталей, лучше запастись также трубогибом. Чтобы парные элементы получались одинаковыми, в процессе их изготовления практикуется использование т.н. «глаза». Он имеет вид обычного фанерного фрагмента, на который нанесены очертания всех округлых деталей. Чтобы проверить уровень соответствия имеющихся параметров, к ним прикладывают фанерную матрицу.

Как только все необходимое оснащение для работы приготовлено, можно начинать процесс сооружения лавочки из профильной трубы. По мере готовности каких-то элементов их нумеруют, что значительно упростит процедуру сборки готового изделия, которая отображена на чертежах. Чтобы скамья из трубы была удобной в эксплуатации, ее детали делают максимально одинаковыми.

Когда режется металл, важно учитывать толщину отрезного круга: припуск в таком случае дает обычно на уровне 5-ти мм. Для точной подгонки применяют болгарку с абразивными насадками.

Пошаговая работа скамейки из профильной трубы. Скамейки из профильной трубы своими руками: технология, фото

Как сделать лавочку своими руками: пошаговая инструкция изготовления скамейки

Для комфортного отдыха на приусадебном участке без скамейки не обойтись. Раньше их делали преимущественно из дерева, которое не отличается долголетием. Чтобы не заниматься ежегодным ремонтом предпочтение лучше отдавать лавочкам из профильной трубы.

Виды скамеек

Конструкцию скамейки сварной выбирают в зависимости от назначения:

1. Для непродолжительного отдыха делают лавочки без спинки. Ограничений по длине нет, размер ширины выбирают с учетом анатомических особенностей отдыхающих людей. Для сборки конструкции достаточно нескольких часов.
2. На лавочках со спинкой условия для отдыха лучше, так как снимается нагрузка с позвоночника. Для улучшения комфортности конструкцию делают с подлокотниками. Их устанавливают в местах, отведенных для длительного отдыха.

Выбор материалов для изготовления

Для сборки каркаса лавочки потребуется профильная труба квадратного или прямоугольного сечения. Прочность марок из низколегированных и углеродистых сталей выше. Цена профильных труб напрямую зависит от толщины стенок. Однако при выборе следует учитывать, что для сварки тонкого металла нужен опыт. Независимо от конструкции и размера скамейки для сборки достаточно трубы сечением 40×20 мм со стенкой 2 мм. Лавочка с таким каркасом прослужит до 15 лет без капитального ремонта.

• краской, лаком или иным покрытием;
• грунтовкой;
• антикоррозийным составом;
• молотковой эмалью;
• досками из сосны для сиденья и спинки толщиной 20 — 30 мм;
• саморезами, болтами с гайками и шайбами;
• антисептиком для обработки досок.

Лавочка с таким каркасом прослужит до 15 лет без капитального ремонта.

Чертеж и требования, предъявляемые к лавочкам

Для точного определения количества материалов перед началом работы составляют чертеж с учетом требований:

• скамейка должна быть удобной для отдыха, поэтому желательно наличие спинки;
• конструкция должна быть достаточно прочной, чтобы сиденье не прогибалось под весом сидящих людей;
• материал должен быть стоек к атмосферным воздействиям.

Чтобы избежать ошибок во время сборки, чертеж делают в трех проекциях. Конструкции скамеек из профильной трубы могут быть традиционными или разрабатываются самостоятельно. На стадии проектирования определяют способ крепления деревянных или пластиковых элементов сиденья и спинки. В зависимости от конструкции соединение металлических деталей выполняется под разными углами, которые нужно указать на чертеже.

Жестких требований по размерам нет, но при разработке проекта руководствуются следующими рекомендациями:

• для обеспечения надежной устойчивости ширину опорной части выбирают в пределах 0,45 — 0,65 м;
• спинка будет комфортной при высоте 0,5 — 0,55 м с углом наклона 15 — 20⁰;
• расстояние от основания лавочки до сиденья выбирают 0,4 — 0,5 м, чтобы ноги сидящего человека доставали до земли.

Чтобы избежать ошибок во время сборки, чертеж делают в трех проекциях.

Простая скамейка без спинки своими руками

Небольшая лавочка из профильной трубы традиционной формы собирается из двух прямоугольных опор, соединенных двумя горизонтальными поперечинами. Сверху крепятся деревянные планки для сидения. На длинных конструкциях количество опор увеличивается. Сваривание скамейки из металла своими руками выполняют в следующей последовательности:

• профильные трубы размечают по размерам на чертеже;
• болгаркой или ножовкой по металлу нарезают заготовки с соблюдением необходимых углов (для опор 45⁰);
• на сварочном столе или ровной поверхности из подготовленных деталей складывают опору, проверяют соответствие размеров;
• скрепляют заготовки между собой прихватками;
• угольником или замером диагоналей проверяют углы между деталями прямоугольника;
• если все в порядке стыки обваривают сплошными швами;
• аналогично собирают вторую опору;
• к готовым прямоугольникам приваривают обе перекладины;
• со швов сбивают шлак, затем зачищают шлифовальной машинкой;
• подготовленные доски нарезают по размеру каркаса, кромки закругляют;
• на опорах намечают места под болты или саморезы для крепления элементов сидения;
• после просверливания отверстий края очищают от заусениц;
• доски пропитывают антисептиком, после просушки красят или наносят лак;
• поверхности профильных труб зачищают наждачной бумагой, обрабатывают антикоррозийным составом, затем каркас покрывают грунтовкой, после высыхания красят эмалью;
• закрепляют доски.

Лавочка из профильной трубы своими руками с размерами. Как сделать лавку или скамейку за пару часов из профтрубы

Изготовление лавочки для дачи своими руками – процесс простой и увлекательный. Нужно только творчески подойти к работе и запастись необходимыми инструментами.

Выбор модели

Скамейку для дачи хозяин должен сделать самостоятельно. Хорошо подключить к этому процессу сына. На таком примере он получит представления о работе с металлом и древесиной.

Пользователи часто ищут :

• Деревянная скамейка
• Скамейка из металла
• Подвесное шарообразное кресло (кокон)

Из множества моделей лавочек лучше выбрать такую, которая не предусматривает использования сварочного аппарата. И причин тому несколько:

1. агрегат есть далеко не у каждого мастера;
2. работа со сваркой требует определенных навыков;
3. подключение питания к аппарату не всегда представляется возможным.

Предлагаем обратить внимание на простую модель скамьи без спинки из профильной трубы квадратного сечения. Для изготовления потребуется полтора-два часа и общедоступные инструменты. И что немаловажно, такую работу под силу выполнить даже неподготовленному человеку и без чертежа.

Фото: гардеробная лавочка из профтрубы (также подойдет в прихожую)

Фото: скамейка с закругленными углами

Вместо сварки можно использовать резьбовые соединения. Это уменьшит жесткость, но даст возможность разобрать скамейку.

Фото: садовый вариант с подлокотниками

Модель скамейки нарисованная в автокаде

Фото: парковая скамейка с крышей из поликарбоната

Фото. проект садовой мебели – 2 лавки со столом

Складной вариант скамейки

Стильная модульная скамейка

Эскиз скамейки с размерами, выполненный от руки.

3D модуль антивандальной парковой (уличной) скамейки

Требуемые материалы и инструменты

Несмотря на то что профильная труба достаточно прочная, для удобства работы необходимо приобретать материал с толщиной стенки 3-4 мм. Итак, для производства лавки потребуется:

• профильная труба квадратного сечения – 3 отреза по 1,8 м;
• уголок металлический с шириной полки 25-30 мм – 2 шт. по 2 м;
• доска обрезная толщиной 20 мм, шириной 15 см – 3 шт. по 2 м (можно использовать деревянный штакетник шириной 50 мм, шириной 20 мм);
• болгарка с отрезным диском;
• стусло;
• молоток;
• дрель;
• сверло по металлу Ø 6 мм;
• сверло по металлу Ø 5 мм;
• саморез по металлу Ø 6 мм – 12 шт;
• винт с потайной головкой Ø 6 мм и длиной 70 мм – 9 шт;
• сверло по дереву Ø 6 мм;
• зенковка;

  Инструмент для зенковки

• кузбасслак – 0,5 л;
• морилка;
• лак по древесине для наружных работ;
• кисть;
• растворитель 646.

Ниже приводим пояснения по списку.

Профильная труба нужна шириной 40 мм и обязательно с прямоугольными гранями. При покупке попросите отрезать заготовки необходимой длины. Зенковка нужна, чтобы подготовить посадочные места под винты с потайными головками, но можно обойтись и без нее, если выбирать фаску сверлом большего диаметра. Только работать с ним придется очень аккуратно. При отсутствии морилки используют крепкий раствор марганцовки.

Изготовление каркаса

Длина будущей скамейки – 2 м, высота – 45 см. Сначала изготавливают 3 опоры. Для этого заготовки из профильной трубы размечают и распиливают. Сделать это правильно поможет приведенный ниже чертеж.

Схема разметки распилов на профильной трубе

Обратите внимание, углы А и А₁– прямые; А₀и А₂– 45⁰, расстояние между вершинами А – 45 см. Тщательно выдерживайте все размеры.

Для разметки таких углов удобно пользоваться стуслом.

Размеченную профтрубу кроят при помощи болгарки. Линия распила проходит по трем сторонам трубы.

Работая с электроинструментом, соблюдайте меры безопасности! Особенно следите за тем, чтобы не задеть четвертую грань будущей опоры.

Согнуть подготовленную профильную трубу можно при помощи трубогиба.

Тематический материал :

• Как сделать кресло-качалку из фанеры
• Мебель для сада своими руками
• Cадовая мебель из ротанга

Три готовых опоры для лавочки представляют собой квадраты со стороной 45 см.

Следующий шаг – соединение опор в одну связку при помощи уголков. Делают это в том месте, где соединяются разные концы профтрубы. В каждой полке уголка сверлятся парные отверстия Ø 5 мм. Первая и третья пары – на расстоянии 20 мм от края уголка, а вторая – строго посредине. Таким образом подготавливают 2 уголка.

Приставив к ним опоры лавочки, сквозь отверстия размечают места в профтрубе. Затем этим же сверлом делают дырки в каждой опоре. Теперь с помощью саморезов элементы соединяют.

Получившаяся конструкция не обладает достаточной прочностью, поэтому обращайтесь с ней аккуратно.

Обработка досок

В зависимости от качества сырья проводят подготовку пиломатериала. Сначала с помощью наждачной бумаги делают скругление углов. Только выполнять этот этап нужно без фанатизма, радиус округления – 1-2 мм. Величину скругления специальным инструментом не измеряют, а просто проверяют руками на ощупь.

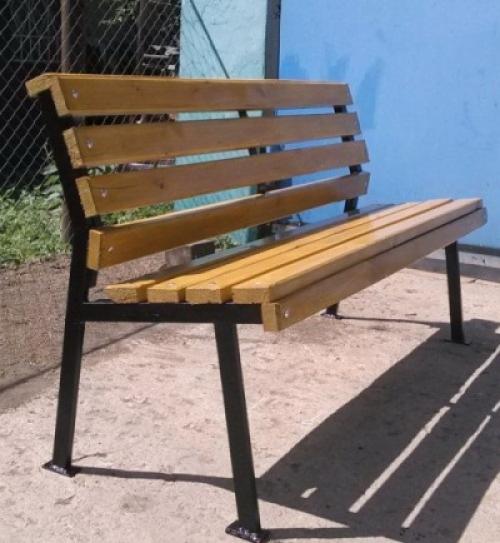

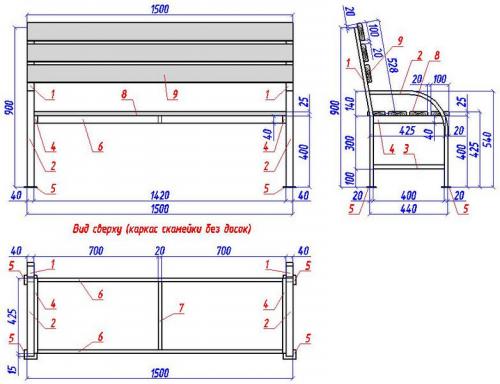

Лавочка из профильной трубы своими руками чертежи. Простая скамейка из профильной трубы своими руками

Вам понадобятся:

• Профиль― длиной 8 метров с сечением 25 на 25 мм.
• Деревянная доска ― на сиденье толщиной 30 мм, для спинки ― 25 мм. Длина рассчитывается по металлическому каркасу.
• Крепёж ― болты с гайками ― 24 шт.

Каркас

• Труба длиной 1,55 м на перекладину между опорами.

• Гнутые отрезки 10 см, длиной (d) 78 см на спинку.
• Пара прямых отрезков длиной 35 см на сиденье. Еще 2 штуки длиной 39 см для формирования передних опор и пара штук для усиления последних длиной 20 см.
• Четыре пластины из металла 40 на 40 мм для производства подставки, устанавливающейся на опоры.
• Пара гнутых планок 45 см длиной для крепления между собой опор.

Сиденье и спинка

Доска ― 3 шт. длиной 160 см, шириной 6 см и толщиной 3 см для дна сидения и три с аналогичными параметрами на спинку. Болты и гайки ― 24 шт.

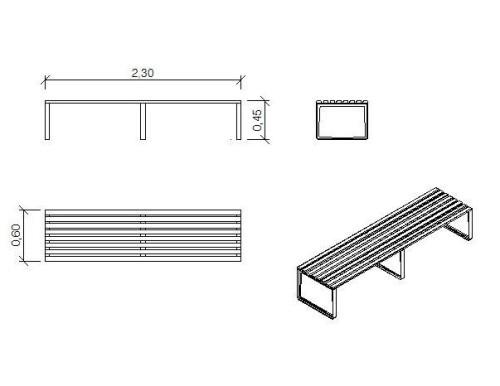

Как сделать скамью без спинки

Скамья без спинки представляет собой конструкцию из опор в виде трех металлических прямоугольников, соединенных между собой двумя трубами, образующими сиденье. Ниже представлен чертеж лавочки из профильной трубы.

Детали лавочки

Для изготовления такой лавочки потребуется квадратная или прямоугольная профильная труба сечением 30х30 мм. Всего необходимо 11 метров трубы, из которых с помощью болгарки или ножовки по металлу нарезаются заготовки:

• 2 отрезка по 2,3 метра (длинные части сиденья, скрепляющие опоры);
• 6 отрезков по 0,6 метра (длинные части опор-прямоугольников);
• 6 отрезков по 0,45 метра (коротки части опор-прямоугольников).

Из деревянных досок следует подготовить 8 деревянных брусков прямоугольной формы шириной по 6 см. Для соединения деревянных брусков с металлическим каркасом потребуются болты и гайки (24 штуки).

Крепежные болты следует выбирать с округлой сплющенной шляпкой, не оставляющей дефектов на одежде. Как вариант, болты могут быть утоплены в деревянное полотно, однако это делает древесину более уязвимой к воздействию влаги в местах крепежа.

Последовательность действий

Такая скамейка из трубы своими руками собирается достаточно просто: сначала необходимо сварить 3 металлических прямоугольника, а затем соединить их двумя направляющими, образующими раму сиденья. При этом следует помнить о том, что:

1. Длинные отрезки прямоугольных опор будут размещаться горизонтально, а короткие — вертикально.
2. Во время сварки отрезков следует контролировать углы опор: оны должны составлять 90 градусов.
3. Длина лавочки, равно как и ширина, могут быть изменены. В случае увеличения длины скамейки потребуется увеличить количество опор.
4. После сварки опор все швы на них зачищаются с помощью шлифмашины или напильника, а затем грунтуются.
5. После соединения металлических опор, на каждой из них симметрично высверливаются по 8 дырок для прикрепления деревянных досок.
6. Каркас лавочки покрывается антикоррозийной краской.
7. Деревянные доски для сидений заранее лакируются или пропитываются морилкой.

Деревянные рейки для сиденья могут быть заменены прямоугольными профильными трубами. В этом случае они просто привариваются к каркасу, а затем вся конструкция покрывается краской.

В целях эстетичности железные рейки могут быть помещены в металлическую раму, которая скроет острые торцевые части. Для этого потребуется дополнительно 1,2 метра трубы. Такая скамейка может быть размещена автономно — в парке или в саду, однако в дождливую погоду ее рекомендуется укрывать пленкой или помещать под навес.
