Утеплению перекрытий нужно уделять не меньше внимания, чем утеплению стен или пола. Кто-то может возразить, мол, зачем концентрироваться не теплоизоляции перекрытий, если намного важнее защитить от потерь тепла стены.

Действительно, стены являются едва ли не главной конструкцией, что охлаждает дом даже с пеноплексом и пенопластом. Это объясняется их большой площадью, протяжностью и толщиной. Стена в зимнее время года может промерзать, тем самым серьезно опуская свою температуру, а значит и температуру внутри помещения.

Есть и другой момент, который касается расходования ресурсов на обогрев дома. Чрезмерное тепло от радиаторов может прогреть стену полностью, но почти половину тепловой энергии она будет отдавать наружу.

У строителей такой процесс на профессиональном жаргоне называют «греть улицу». Как вы сами понимаете – это как минимум нерентабельное использование ресурсов.

Однако чердачные перекрытия имеют не меньшую приоритетность. Чтобы понять, зачем нужен расчет и устройство теплоизоляции для перекрытий, стоит обратиться к законам физики.

По этим законам теплый воздух всегда стремится вверх, а холодный находится внизу. Если мы говорим о доме или комнате, то здесь пространство большую часть времени замкнуто, а потому воздуху особо некуда деваться. В итоге более теплые воздушные потоки находятся преимущественно под потолком.

Если же потолок у вас холодный, то они охлаждаются, и опускаются ниже, освобождая место для воздуха с более высокой температурой как минераловатные утеплители Техноблок. В итоге получается своеобразная обратная циркуляция, когда температура в помещении медленно падает, а все из-за неутепленного перекрытия, что имеет пониженную температуру.

Перекрытие из балок, защищенное пленкой пароизоляции

Особенно важно утеплять чердачные перекрытия. Ведь чердак – это, по сути, неэксплуатируемое помещение

Его редко утепляют должным образом, оставляя в виде своеобразного буферного пространства. Поэтому температура в нем, хоть и выше чем снаружи, но все-таки довольно низкая.

Если у вас стоят монолитные или сборные чердачные перекрытия, то вам еще крупно повезло. Бетон, хоть он и не слишком хорошо противостоит нагрузкам, но все же является материалом с высокой плотностью. Он медленно охлаждается и создает существенные препятствия для пониженных температур.

Однако у многих зданий чердачные перекрытия кладутся по деревянным балкам. Устройство по деревянным балкам дает возможность выполнять работу своими руками, и существенно сократить затраты на обустройство перекрытия, однако его теплоизоляционные свойства сложно назвать приемлемыми.

Простейшее перекрытие такого типа состоит из балок, на которые набивают деревянные доски, а внутренности в лучшем случае заливают небольшой стяжкой или засыпными материалами.

Толщина таких перекрытий с фольгированным утеплителем тоже не отличается внушительными показателями. Расчет показывает, что хотя они и дают достаточную прочность для чердака, но теплоизоляция у них находится на очень слабом уровне.

Связанные вопросы и ответы:

Что такое деревянное перекрытие для чардака

Вся конструкция состоит из балок и досок, которые называется черновыми. Сами балки могут быть несущими, располагаться просто рядом или же закреплены специальным образом, что намного надежнее. Стандартные размеры балок – 20-40 сантиметров в высоту и 15 метров длиной, плюс 8-20 сантиметров шириной.

В отличие от железобетонного чердачного перекрытия, деревянные монтируется всухую. По весу оно выходит намного легче, поэтому в частном строительстве лучше применять именно такое перекрытие. С другой стороны, деревянные перекрытия самые звуконеизолированные, поэтому придется потратиться еще и на дополнительные меры.

Располагаются балки на расстоянии от 60 сантиметров до 1,5 метров. Конечно же, чем чаще вы их установите, тем большую нагрузку сможет выдержать в будущем чердак, но и уже большую нагрузку придется терпеть фундаменту дома.

На деревянном чердачном перекрытии обычно монтируются легкие перегородки – чаще всего каркасные, к которым чердачные стропила крепятся напрямую. Устанавливать их нужно перпендикулярно балкам или ребром.

А вот если внутренние стены чердака по каким-то причинам приходится ставить параллельно ребрам или балкам, что совсем не по правилам, тогда конструкции в этих местах нужно обязательно укрепить. Чаще всего в качестве таких элементов используются фрагменты досок, которые крепятся перпендикулярно ребрам перекрытия.

Какие материалы необходимы для строительства деревянного перекрытия для чардака

Для строительства чердачных перекрытий можно использовать различные по весу, несущей способности, долговечности и, конечно, цене материалы. Выбор вида конструкции зависит от характера использования подкровельного помещения, совокупного веса перекрытия и оборудования, которое будет установлено на чердаке. Различают следующие виды чердачных перекрытий:

1. Деревянные. Для обустройства перекрытий частного дома можно использовать деревянные балки с сечением 150х150 мм или 200х200 мм. Достоинство этого способа в том, что дерево очень прочный, но легкий материал, поэтому он не оказывает дополнительной нагрузки на фундамент сооружения. Кроме того, большим плюсом является демократичная цена и доступность этого материала. Однако, чердачное перекрытие с деревянными балками используется только если размер дома не превышает 6-10 метров, так как это максимально возможная длина стандартных пиломатериалов.

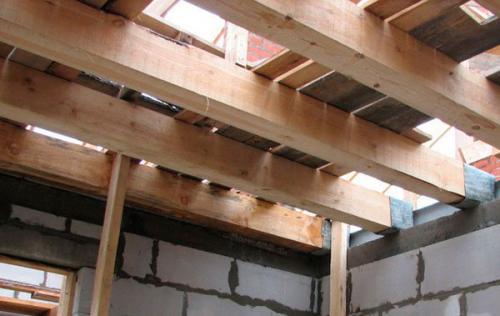

   Деревянные балки

2. Металлические. В качестве балок можно использовать металлические двутавры. Они очень прочные, выдерживают без деформации огромный вес, однако, и сами весят прилично. В деревянных домах металлические перекрытия практически не используются, а вот для кирпичных и газобетонных сооружений – это оптимальный вариант.

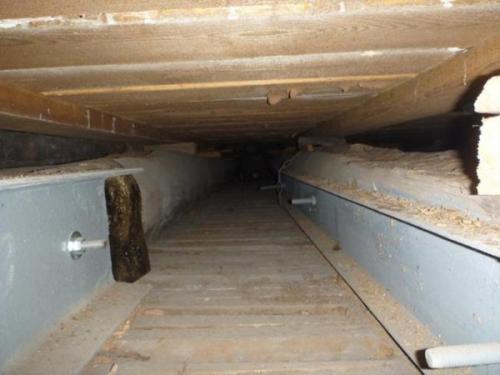

   Металлические двутавры

3. Железобетонные. Формованные балки перекрытий из армированного сверхпрочного бетона используются для больших домов, так как они имеют большой вес и длину.

Какие инструменты нужны для строительства деревянного перекрытия для чардака

Перекрытия чердака делается по деревянным балкам после того как завершен монтаж несущих элементов. Это самый простой и оптимальный способ для грамотного обустройства технической зоны.

Конструкция чердачного перекрытия делается обычно из деревянных балок. Эти несущие элементы имеют ряд преимуществ:

• максимальное покрытие 4, 5 м между опорами;
• малый вес, нагрузка на здание, экономия на фундаменте;
• простота установки, без использования подъемной техники, крана;
• доступность дерева как недорогого материала;
• скорость в работе, возможность установить чердачное перекрытие за день, два;
• возможность использования любых звукоизоляционных материалов.

Для изготовления балок используют хвойные породы дерева, устойчивые к влаге, гниению, грибку. Сечение балок для чердачного перекрытия должно соответствовать нагрузке, во внимание следует принимать климатические условия, толщину теплоизолирующего материала. Используют габариты балок 150х200 мм, если предполагается серьёзная нагрузка на чердачное перекрытие. К примеру, планируется установка бака для воды, трансформатора. При минимальной нагрузке используют балки 100х150 мм.

Желание сэкономить и установить балки 50х100 мм не вызывает одобрения. Слишком значимым элементом дома является чердачное перекрытие, обеспечивающее теплоизоляцию, звукоизоляцию и надёжность потолка. Качество перекрытия гарантирует экономию тепла, расходов на отопление.

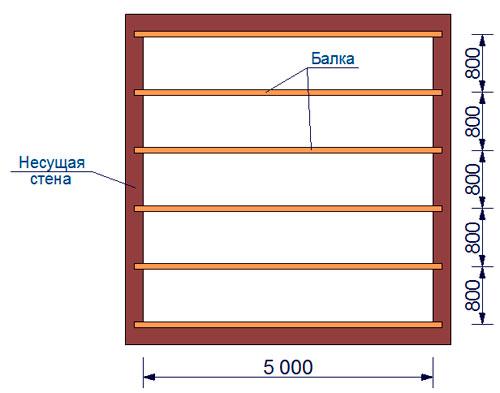

Рассчитать количество деревянных балок чердачного перекрытия можно так. Длину помещения разделить на 60-100см (расстояние между балками), к полученному значению добавить 2 штуки, которые будут укладываться на стены. Укладка балок должна приходиться на несущие и наружные стены.

Как выбрать подходящий материал для деревянного перекрытия для чардака

С материалом, идущим на устройство деревянных перекрытий, связано множество требований и ограничений, касающихся и качества древесины, и предельных нагрузок, и способов монтажа.

Требования к материалам

Устраиваются такие перекрытия по деревянным балкам, которые принимают на себя всю основную нагрузку и являются несущими элементами, от прочности которых зависит надёжность всей конструкции. Поэтому балки перекрытий должны отвечать следующим требованиям:

• быть изготовленными из лиственницы, сосны или древесины других хвойных пород, обладающих высокой прочностью на изгиб;
• иметь влажность не выше 14%, что достигается камерной сушкой либо в сухом проветриваемом месте в течение года после изготовления;
• не иметь явных дефектов в виде больших глубоких трещин, множества сучков, свилеватости, косослоя и следов гнили.

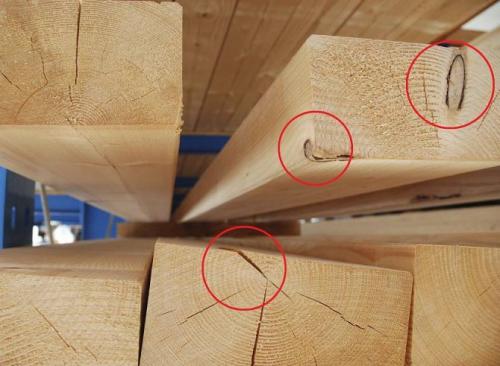

Такие дефекты негативно сказываются на прочности балок Источник metasold.com

Совет! Уберечь дерево от порчи и надолго сохранить его прочностные характеристики поможет обработка антисептиками.

Определение оптимального сечения

Балки или лаги для перекрытий делают из бруса, брёвен или толстых досок, установленных на ребро. Несущая способность каждой балки напрямую зависит от площади поперечного сечения, а всей конструкции – от длины пролётов без опор и шага между соседними балками. Все эти величины связаны между собой. Например, чем больше длина пролёта, тем больше должно быть сечение и меньше расстояние между горизонтальными опорами.

Для определения этих параметров нужно знать суммарную нагрузку, складывающуюся из веса самого перекрытия, отделочных материалов, установленной на этаже мебели и проживающих людей. Конечно, точно рассчитать её невозможно, поэтому при проектировании руководствуются значениями, указанными в строительных нормах и правилах (СНиП 2.01.07-85):

• цокольное и межэтажное перекрытие по деревянным балкам рассчитывается на суммарную нагрузку 350-400 кг/кв.м;
• перекрытия между жилым этажом и мансардой – на 250 кг/кв.м;
• чердачные перекрытия – на 130-150 кг/кв.м.

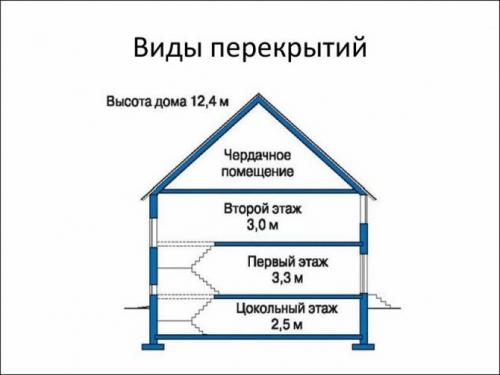

Нагрузка на конструкцию зависит от её вида и использования Источник cf.ppt-online.orgВ любом случае длина пролёта не должна превышать 6 метров. В противном случае при отсутствии опор в виде несущих стен и перегородок под лаги устанавливают опорные колонны.

Какие факторы следует учитывать при выборе материала для деревянного перекрытия для чардака

Деревянные балочные перекрытия различаются размерами, сечением, способом производства и породой дерева, из которого они сделаны. От выбора деревянных балок зависит надёжность и прочность строения. В зависимости от расстояния между стенами и предполагаемой нагрузки для перекрытий, используют доску или брус из цельного массива дерева, или клеёные изделия.

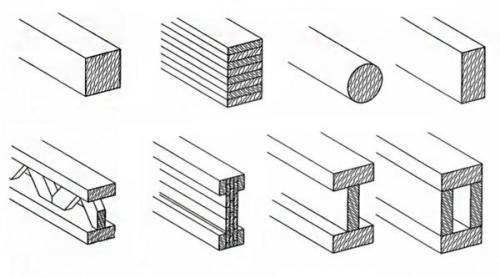

Разновидности деревянных балок

Цельные балки

Балки сделанные из цельного массива дерева, менее прочные, чем клеёные или двутавровые. Поэтому их длина не должна превышать 6 метров. Часто для увеличения прочности, строители на объекте спаривают доски. Стягивают их болтами и гайками с резиновыми или пластиковыми прокладками, предотвращающими попадание влаги и образованию ржавчины на крепеже.

Клеёный брус

Клеёный брус изготавливают методом склеивания нескольких частей между собой. Балки из этого материала способны выдерживать высокие нагрузки, поэтому их можно использовать в конструкции перекрытий длиной до 14 метров. Из такого бруса можно изготовить гнутые перекрытия для арок.

Имеются у таких изделий и недостатки. При изготовлении могут использовать некачественные пиломатериалы, поэтому со временем возможна усадка балочного перекрытия. К тому же клеёные балки значительно дороже цельных. Чтобы рациональнее использовать средства отведённые на строительство, нужно правильно рассчитать нагрузку и длину балок.

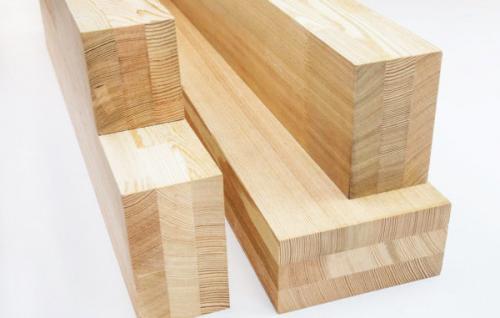

Клееный брус при аналогичном сечении с обычным имеет большую прочность

Балки перекрытия изготавливают из хвойных пород дерева, но также часто используют древесину дуба, акации, клёна и других деревьев. Главное условие необходимое для прочности конструкции – влажность не более 12–14%. Виды некоторых изделий приведены в таблице ниже.

Двутавровые балки

Достоинства двутавровых деревянных балок – универсальность применения, простота установки и высокая прочность. Они сохраняют свои параметры при больших нагрузках без вспомогательных конструкций для усиления.

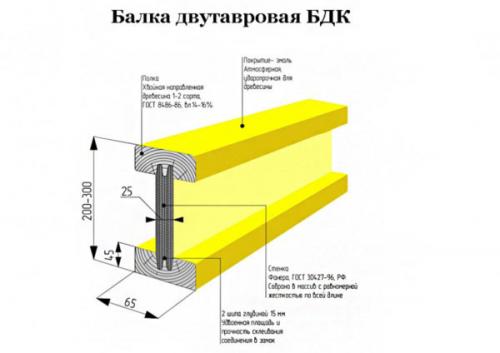

Устройство двутавровой балки

Двутавр делают с использованием хорошо просушенного строганного или клеёного бруса, прочной проклеенной водостойкой фанеры или OSB-плит , на основе огнеупорного и влагостойкого клея. Поэтому двутавровая деревянная балка не требует пропитки специальными составами и легко поддаётся распиловке. Однако из-за сложной технологии изготовления их редко применяют для устройства перекрытий.

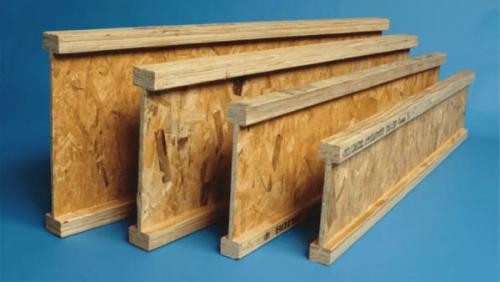

Двутавровые балки из OSB (ОСП)

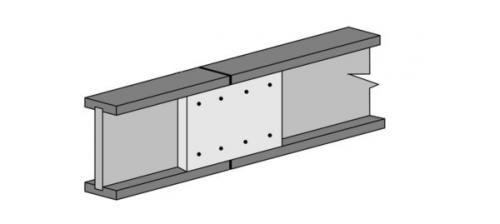

Соединение двутавровых балок между собой

Для всех видов выпускаемой продукции есть свой сортамент. Сортамент — это подбор различных изделий готовой продукции по маркам, профилям или размерам. Часто в таблице указаны дополнительные сведения о прочности, весе и т. д.
