Основная проблема в доме с деревянными перекрытиями - невозможность залить бетонную стяжку, обычную при укладке теплого пола. Бетонная стяжка весит столько, что прогибает или ломает перекрытия. Так что теплый пол приходится укладывать без стяжки.

Надо понимать, что в деревянном полу температура нагревательных элементов должна быть намного больше, чем в бетонном, так как дерево плохо проводит тепло. Если мы хотим нагреть поверхность пола до 40 градусов, то под полом нужно дать 60 - 70. А зимой, если Вы хотите отапливаться одним только теплым полом, Вам придется поддерживать его температуру около 40 градусов.

Так что для теплого пола в деревянном доме требуется специальная регулировка температуры теплоносителя, отличная от регулировки в городской квартире или доме с бетонными перекрытиями.

Использовать для такого сильного нагрева деревянного пола электрический кабель, проложенный внутри деревянного настила, я бы не рискнул. Вдруг в каком-то локальном месте произойдет перегрев? Водяная труба греет равномерно, от нее загореться ничего не может. Так что мне представляется, что в деревянном доме теплый пол безопаснее делать водяным.

Мастера, которые взялись делать у меня теплый пол, убеждали меня, что отопить дом только полом не удастся. Нужно еще дополнительно батареи ставить. Но я посчитал, что если нагреть пол до 40 градусов, то при любом морозе будет тепло. А для ног такая температура вполне комфортная, особенно в мороз. Так что заставил их класть.

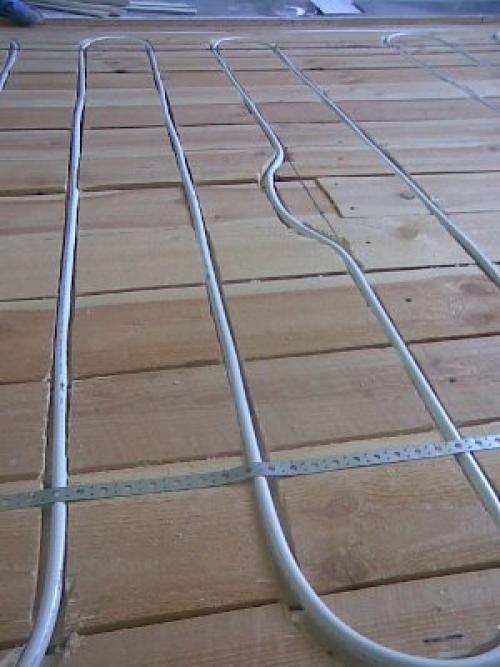

Но вскоре я понял, почему у них полы не топили. Пол они клали так. Уложили толстую (40 мм) не струганную доску. Уложили ее ровно, подкладывали, подгоняли. Мощным ручным фрезерным станком нарезали в этой доске канавки под трубы, положили в эти канавки трубу.

И начали запенивать монтажной пеной эти канавки. Я их чуть не убил, когда увидел. Пена является отличным теплоизолятором. Вот потому и плохо топили их полы. Заставил замазывать канавки шпатлевкой. Нагрузки тут никакой, наполнитель нужен только заполнения полостей и для передачи тепла. Сверху на этот пол были положены листы фанеры, а потом ковролин.

Кроме того, я убедил мастеров отрегулировать температуру теплоносителя в полу так, как мне нужно, а не так, как в инструкции к бетонному полу написано.

Связанные вопросы и ответы:

Какие преимущества имеет водяной теплый пол в деревянном доме

Устройство тёплого водяного пола на деревянном полу своими руками практически ничем не отличается от конструкций, используемых в других зданиях. Исключение составляют особые меры безопасности, необходимые для защиты деревянных поверхностей от попадания влаги.

Выполняются монтажные работы следующим образом:

• Проектирование пола – именно с составления схемы начинается укладка системы отопления. Выполняется гидравлический расчет, подсчитывается эффективность водяного контура, принимается решение, позволяющее обеспечить повышение эффективности теплоотдачи. Проекты полов разрабатываются индивидуально, либо выбираются уже готовые решения.
• Подготавливается основание – выполняется выравнивание пола фанерой. Под слой на черновом поле можно простелить мягкую теплоизоляцию. Правильно сделать надежную гидроизоляцию. Традиционно для этого используют рулонные наплавляемые материалы, но для лучших результатов можно также нанести в несколько слоев специальную гидроизоляционную мастику.
• Дальнейшие действия зависят от выбора пирога системы отопления. Если планируется залить бетонную стяжку, тогда обязательно прокладывается армирующий слой. Сверху к сетке на хомуты крепится водяной контур. Вся конструкция заливается раствором. Заливка уложенных труб выполняется исключительно растворами, предназначенными для работы с теплыми полами.
• В случае выбора специальных матов, монтаж по деревянному перекрытию выполняется следующим образом. На выровненную поверхность укладываются полистирольные системы. Маты имеют уже готовые выемки и защелки для монтажа трубы, либо пазы, в которые вставляют теплоотражающие пластины. Поверх стелется водяной контур.
• Напольное покрытие – эффективность обогрева пола во многом зависит от правильно выбора отделочного материала. На маты укладывается лист ЦСП или фанеры. Остальные работы проводятся в зависимости от выбора напольного покрытия.

Какие типы полов можно использовать для установки водяного теплого пола в деревянном доме

Ключевой элемент теплых водяных полов, укладываемых в деревянных домах «сухим» способом, — металлическая пластина с канавкой в виде перевернутой греческой буквы Ω (если смотреть с торца). Стенки углубления плотно охватывают тело трубы с теплоносителем, а боковые «крылья» пластины увеличивают площадь рассеивания тепла вместо стяжки.

Справка. Пластины для равномерного распределения теплового потока производятся из оцинкованной стали и алюминия. Их ширина бывает разной и подбирается в зависимости от шага укладки труб (стандартная – под расстояние 150 и 200 мм). Изделие можно поломать своими руками на равные части благодаря поперечным насечкам (перфорации).

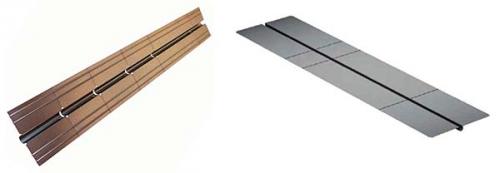

Слева — пластина из оцинковки, справа — алюминиевая

С использованием металлических рассеивателей устройство водяного теплого пола можно выполнить несколькими способами:

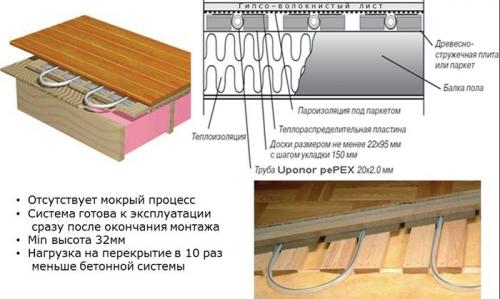

• по технологии известного бренда Uponor, прокладывая трубы греющих контуров в просветы между половыми досками;
• с использованием особых полистирольных плит для настильного теплого пола, снабженных выступающими бобышками либо готовыми канавками;
• с выжиганием углублений в обычном пенопласте специальным аппаратом;
• с применением наборов деревянных изделий, где выполнены пазы под нагревательные водяные контуры.

Каждая методика имеет свои плюсы и минусы, но их объединяет 3 важных свойства: малый вес, эффективность и отсутствие «мокрых» процессов, что значительно ускоряет монтаж. Какой бы способ вы ни избрали, «пирог» пола остается неизменным и состоит из следующих слоев (по направлению снизу вверх):

1. Основание для укладки утеплителя.
2. Теплоизоляционный материал.
3. Теплораспределительные пластины.
4. Трубопроводы с циркулирующей нагретой водой;
5. Чистовое напольное покрытие.

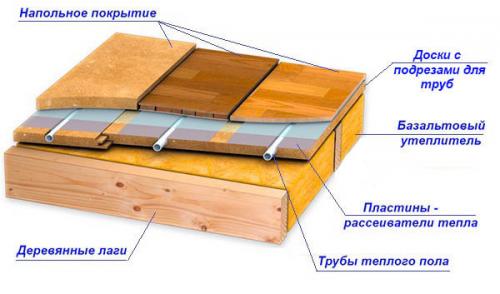

Схема облегченной напольной системы

Примечание. При монтаже водяных теплых полов на деревянном основании в нагревательном «пироге» может использоваться пароизоляционная пленка и диффузионная мембрана (гидроизоляция).

Теперь подробно разберемся, чем лучше утеплить перекрытие и как правильно сделать теплый пол в деревянном доме, применяя любой из указанных способов. Но сначала – несколько слов о подборе комплектующих.

Какие материалы необходимы для установки водяного теплого пола в деревянном доме

Водяной теплый пол является низкотемпературной системой отопления. В нём течёт теплоноситель, температура которого редко превышает 41 ° C. Таким образом если мы будем уменьшать температуру на котле до 50 ° C, то радиаторы (привожу как пример) на втором этаже уже будут холодными, а на первом этаже, где у нас проложена система теплого пола, будет всё также жарко. Так работает узел подмеса водяного теплого пола. О том, что это такое и как сделать водяной теплый пол здесь.

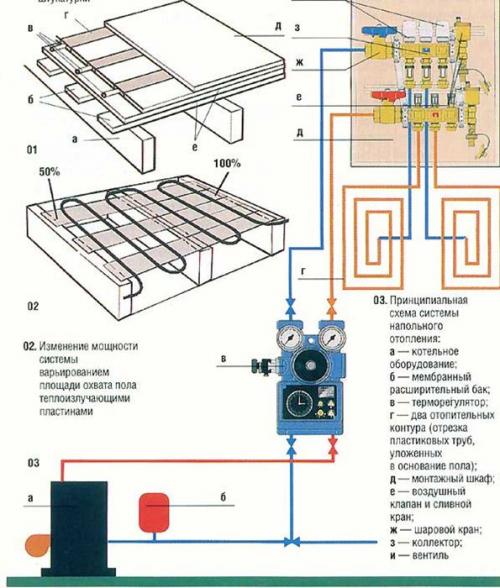

Всё дело в том, что узел управления водяного теплого пола не связан с автоматикой котла и реализован на трехходовом термостатическом клапане. Он и отвечает за подачу в систему теплоносителя определенной температуры. Если его не будет, то мы сможем ходить по полу только в тапочках с толстой подошвой и чувствовать себя как на сковородке.

Блок управления водяным теплым полом регулирует количество горячего теплоносителя, поступающего из котла, и смешивает его с уже остывшим теплоносителем, который вернулся по системе охлажденным. Таким образом происходить регулировка температуры всех водяных контуров теплого пола. Этот блок управления водяным теплым полом принято называть узлом подмеса. Как понятно из названия он подмешивает в горячую воду холодную и создает оптимальную температуру.

Если у вас уже смонтирована система такого отопления, то чтобы отрегулировать температуру вам необходимо найти тот самый блок управления водяным теплым полом (узел подмеса) и повернуть имеющийся терморегулятор (обычно по часовой стрелке, чтобы уменьшить температуру и против часовой стрелки, чтобы прибавить) (на картинке регулятор зеленого цвета дискретное значение +/- 1 ° C).

Важно! Регулировка температуры системы водяного теплого пола происходит постепенно. Прибавили 1 – 2 ° C, необходимо ждать не меньше чем 2 часа. Это обусловлено большой инерционностью системы. Быстрого изменения не произойдет. Имейте это ввиду.

Стандартный узел подмеса имеет дискретное значение в регулировке и составляет обычно 1 ° C. Т.е. один щелчок 1 ° C прибавили или уменьшили — ждём.

Как правильно подготовить пол для установки водяного теплого пола в деревянном доме

Расположение нагревательных элементов на определенном расстоянии друг от друга

При установке нескольких нагревательных элементов в помещении, одной из главных задач является обеспечение равномерного распределения тепла. Это особенно важно для комфортного пребывания людей в помещении и эффективной работы системы отопления. В данной статье мы рассмотрим вопрос о расположении нагревательных элементов на определенном расстоянии друг от друга.

Первым шагом при планировании установки нескольких нагревательных элементов является определение оптимального расстояния между ними. Для этого необходимо учесть размеры помещения, его конструктивные особенности и требуемую мощность системы отопления. Обычно рекомендуется располагать нагревательные элементы на равном расстоянии друг от друга, чтобы обеспечить равномерное распределение тепла по всему помещению.

Однако, в некоторых случаях может потребоваться изменить расстояние между нагревательными элементами в зависимости от конкретных условий. Например, если в помещении есть большие окна или двери, через которые может происходить значительная потеря тепла, то рекомендуется установить нагревательные элементы поближе к этим местам. Таким образом, можно компенсировать потери тепла и обеспечить комфортную температуру во всем помещении.

Еще одним фактором, который следует учесть при расположении нагревательных элементов, является высота установки. В больших помещениях, где есть различные зоны с разной высотой потолка, рекомендуется устанавливать нагревательные элементы на разных уровнях. Это позволит равномерно распределить тепло по всему помещению и избежать образования холодных зон.

При выборе оптимального расстояния между нагревательными элементами также следует учесть особенности конкретного типа оборудования. Некоторые нагревательные элементы имеют ограничения по расстоянию между ними, указанные производителем. Поэтому перед установкой необходимо ознакомиться с технической документацией и рекомендациями производителя.

Важно отметить, что равномерное распределение тепла можно обеспечить не только правильным расположением нагревательных элементов, но и правильной настройкой системы отопления. Необходимо установить оптимальные параметры работы системы, такие как температура нагрева, скорость циркуляции теплоносителя и другие. Это позволит достичь максимальной эффективности работы системы и комфортной температуры в помещении.

В заключение, при установке нескольких нагревательных элементов в помещении необходимо учитывать оптимальное расстояние между ними. Равномерное распределение тепла можно обеспечить путем расположения нагревательных элементов на определенном расстоянии друг от друга, учета конструктивных особенностей помещения и требуемой мощности системы отопления. Также важно правильно настроить параметры работы системы отопления. Это позволит обеспечить комфортную температуру в помещении и эффективную работу системы отопления.

Как выбрать подходящую систему управления температурой для водяного теплого пола в деревянном доме

Для строения, выполненного из натуральных материалов, наилучшим решением станет одна из систем водяного пола, в которой не применяется цементная стяжка. Объяснить это достаточно просто. Конструкция, в которой присутствует стяжка, имеет большой вес, который для перекрытий в деревянном доме будет чрезмерным.

В данном случае используют одну из систем водяного пола:

Деревянные теплые водяные полы находят применение именно при строительстве щитовых или домов из бруса и укладываются непосредственно на лаги, а также черновой пол, опирающийся на них. Данные системы имеют конструктивные отличия. В первой используют готовые модули, в которых выполнены каналы для пластин и труб, а во второй элементы системы размещаются между досками или фрагментами ДСП.

Монтаж одной из рассмотренных систем позволяет создать в своем роде черновой пол, на который укладывается напольное покрытие. При этом деревянные материалы могут быть уложены непосредственно на алюминиевые пластины, а для линолеума или плитки требуется прослойка в виде плиты ЦСП. Она позволит равномерно распределить нагрузку от чистового покрытия к конструкции пола, а также способствует стабилизации температуры поверхности.

Выбрав один из рассмотренных способов монтажа, теплого водяного пола не спешите с его воплощением. Прежде чем приступить к выполнению работ, необходимо разработать проект системы отопления, который должен учитывать архитектуру строения и даже его дизайн.

Это обусловлено спецификой деревянных домов:

• За первый год стены могут дать усадку до 5%, что стоит учитывать при укладке труб
• Во избежание пересыхания и растрескивания древесины или наоборот ее гниения, необходимо поддерживать определенный микроклимат в помещении

Только зная все эти особенности можно достичь наилучшего результата при обустройстве водяного пола. Его монтаж начинается обычно с укладки промежуточного теплоизоляционного слоя, предотвращающего утечку тепла вниз. Но деревянные балки с заполненными утеплителем пустотами сами по себе являются теплоизолятором, поэтому выполнение дополнительного слоя не потребуется.

Обязательно необходимо обращать внимание на правильное распределение поступающего от труб тепла. Для этого в конструкцию системы входит алюминиевая фольга, она должна иметь толщину, соответствующую расчетам.

При монтаже реечной системы водяного отопления необходимо соблюдать шаг укладки и плотность прилегания фольги к трубам, поскольку именно она передает тепло напольному покрытию.

Правильная высота вставок из фанеры или OSB, также способствует наибольшему прогреванию пола.Большим плюсом деревянной системы напольного отопления является возможность ее запуска сразу по окончании монтажа.

Рассмотрев основные нюансы в выполнении теплового водяного поля для деревянных строений можно решить, выполнять ли все работы самостоятельно или доверить их профессионалам. Немалую роль в решении данного вопроса играют цены, рассмотрим, что входит в них.

Как обеспечить эффективное распределение тепла по всему полю

Электрические теплые полы по деревянных перекрытиях мы уже рассмотрели, а сейчас ознакомимся с водяными теплыми полами на деревянный пол.

Это система использует горячую воду как источник тепла для обогрева покрытия из дерева. Нагревает воду газовый котел. Чтобы управлять температурным режимом, есть узел смешивания воды, он включает в себя насос, термостатический смеситель и коллектор.

Водяные полы в деревянном доме можно монтировать как с бетонной стяжкой, так и без неё. На сегодня специалисты советуют,  укладывать теплый пол по деревянным лагам. Иногда, такой вариант предпочтителен. Причиной этому может послужить в деревянном доме половое покрытие из дерева.

Если владелец дома сделает монтаж теплого водяного пола на деревянный пол, то тогда необходимо на черновой перекрытие, положить лаги, размер которых 50х150 мм. Установка их через 60 см. Между лагами раскладывают минеральную вату, толщина которой 100 мм. На нее трубы водяного обогрева.

Лаги заранее подготовлены: в них прорезаны щели для укладки трубы. Сверху кладут фанеру, а далее чистовые доски. Недостатком является воздушная прослойка, которая уменьшает эффективность нагрева водяных теплых полов на деревянном основании.

Лучший вариант — устроить обогревательную конструкцию под стяжку, а сверху настилать напольное покрытие из дерева. Таким образом, устройство водяного теплого пола в деревянном доме лишено недостатка как в случае с теплым полом сделанного «сухим» методом.

Но если дом имеет перекрытия из дерева, то сконструировать стяжку нельзя. Причина в весе бетона. А еще «дышащий» дом не позволит бетону оставаться без трещин.

Водяной теплый пол в деревянном доме, смонтированный с учетом особенностей постройки дома, будет исправно эксплуатироваться.

Как избежать проблем с влажностью при установке водяного теплого пола в деревянном доме

Укладка ИК полов в деревянном доме практически не отличается от того, как осуществляется монтаж в других зданиях. Крайне важно, чтобы основание перед укладкой пленки было сухим и ровным.

Основные этапы монтажа:

• Пленка укладывается таким образом, чтобы избежать наложения двух стыков друг на друга.
• Расчет осуществляется с учетом того, что ИК пленку можно разрезать в случае необходимости. Во время заводского производства, между секциями специально оставляют место для разреза. Длина одного отдела 25 см. Разрезать необходимые участки можно обычными ножницами.
• Укладка под деревянный пол требует предварительного утепления основания. Категорически запрещается использование в качестве теплоизоляции любого утеплителя с металлическим покрытием (алюминиевой фольгой). Если планируется укладка пленочного теплого пола на деревянный пол, необходимость в теплоизоляции отсутствует. Будет нужно предварительно уложить гидробарьер.
• После укладки пленка запитывается посредством медных проводов и подключается к терморегулятору. При отоплении помещения большой площади, устанавливается несколько комнатных термостатов по общей тепловой мощности.
• Запитывающий кабель проводят по деревянному основанию в специальной металлической гофре. Провод в отличии от ИК пленки может перегреться и расплавить, что приведет к пожароопасной ситуации. Этого же правило необходимо придерживаться, выполняя электроразводку на дереве (стенах, балках, перекрытия).
