Устройство межэтажного перекрытия в деревянном доме. Технология монтажа перекрытий из дерева

Устройство межэтажного перекрытия в деревянном доме. Технология монтажа перекрытий из дерева

Для выполнения работ потребуются следующие инструменты:

• топор;
• циркулярная пила;
• ножовка;
• молоток;
• шуруповерт;
• саморезы и гвозди;
• рубанок;
• гидроизоляционный и теплоизоляционный материалы;
• строительный уровень длиной не менее 80 см.

1. При возведении стен в их верхней части формируют специальные проемы или углубления для балок. Перед началом работ эти гнезда очищают от пыли и мусора и настилают в них гидроизоляционный материал. Чаще всего используют рубероид. Если стены из кирпича, гнезда можно обработать битумом или мастиками на его основе.
2. Торцы балок обмазывают битумом.
3. Укладывают опоры в предварительно подготовленные проемы.

Если строение возведено из дерева, балки врубают в верхний венец. Существует такой способ крепления опорных элементов к стене, как ласточкин хвост. Оно используется в домах, выстроенных из бревна или бруса. Этот метод соединения прост и надежен. Для фиксации балок необходимы металлические скобы.

Утепление межэтажных перекрытий из массива

Деревянные перекрытия в доме монтируют по следующим правилам:

• уложенный в гнездо брус должен отстоять от стен углубления не менее, чем на 4 см;
• балки должны располагаться на расстоянии 40-50 см от дымохода;
• каждую 3-4 балку крепят к стене анкерами;
• пространство между брусом и стенками гнезда заполняют паклей или стекловатой.

Схема монтажа межэтажных перекрытий предусматривает устройство тепло- и звукоизоляции. Поэтому оставшиеся после укладки балок щели заполняют монтажной пеной.

Технология устройства настила

В зависимости от местонахождения наблюдателя, деревянные перекрытия между этажами могут представлять собой либо пол, либо потолок помещения. К устройству пола требования особые. Перед тем, как приступить к монтажу настила, каждую балку с обеих сторон подшивают черепными брусками сечением 40х40 см или 50х50 см.

Они послужат опорой для чернового пола. Аналогичным образом можно поступить и с устройством настила, образующего потолок. Но технология монтажа этого конструктивного элемента не имеет специальных требований для выполнения таких работ.

Устройство перекрытия по деревянным балкам

Устройство перекрытия по деревянным балкам начинают с крепления к нижней части опор неструганных досок толщиной от 15 мм. Они впоследствии послужат черновым потолком. На получившийся в процессе подшивки настил сверху укладывают гидроизоляционный материал: рубероид, специальную мембрану или плотный полиэтилен. На него — утеплитель.

Монтируют обшивку верхней части перекрытия по деревянным балкам. Доски крепят гвоздями или саморезами. Зная последовательность работ, их несложно выполнить своими руками. Перекрытие дома должно представлять собой герметичную, прочную, качественно утепленную конструкцию. Этот элемент здания испытывает наибольшие весовые нагрузки, поэтому для его устройства выбирают исключительно качественные материалы.

Деревянное перекрытие между этажами. Конструкция перекрытия

Основа деревянного перекрытия – это балки, которые удерживаются на несущих стенах и служат своеобразным «фундаментом» для остальных элементов конструкции. Так как балки при эксплуатации перекрытия будут нести на себе всю нагрузку, особенно внимание следует уделить их грамотному расчету.

Для балок обычно используют массивный или клееный брус, бревна, иногда — доски (единичные или скрепленные по толщине гвоздями или скобами). Для перекрытий желательно использовать брусья из хвойных пород (сосны, лиственницы), которые отличаются высокой прочностью на изгиб. Брусья из лиственных пород работают на изгиб намного хуже и могут деформироваться под нагрузкой.

На балки перекрытия с обеих сторон закрепляют черновые доски (OSB, фанеру), поверх которых нашивают лицевое покрытие. Иногда пол второго этажа настилают на лаги, которые закрепляют на балках.

Стоит помнить, что деревянное перекрытие со стороны первого этажа будет являться потолком, а со стороны второго этажа (мансарды, чердака) – полом. Поэтому верхнюю часть перекрытия обшивают напольными материалами: шпунтованной доской, ламинатом, линолеумом, ковролином и т.п. Нижнюю часть (потолок) – вагонкой, гипсокартоном, пластиковыми панелями и т.п.

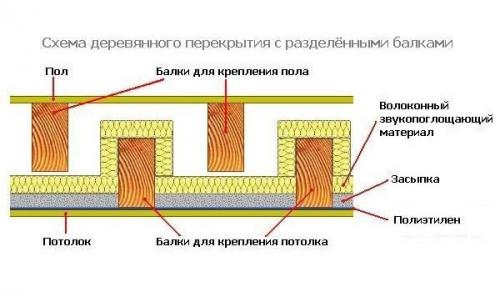

Благодаря наличию балок, между черновыми досками образуется пространство. Его используют для придания перекрытию дополнительных свойств. В зависимости от назначения второго этажа, между балками перекрытия закладывают теплоизоляционные или звукоизоляционные материалы, защищенные от влаги гидроизоляцией или пароизоляцией.

В том случае, если второй этаж – это нежилой чердак, который не будет отапливаться, в конструкцию перекрытия обязательно закладывают теплоизоляцию. К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт и т.п. Под теплоизоляционный слой (со стороны первого отапливаемого этажа) укладывают пароизоляционную пленку (пергамин, полиэтиленовые и полипропиленовые пленки).

Если в качестве теплоизоляции был использован ЭППС, не поглощающий водяных паров, пароизоляционную пленку из «пирога» можно исключить. Поверх теплоизоляционных или звукоизоляционных материалов, впитывающих и способных портиться от влаги, укладывают слой гидроизоляционной пленки. В том случае, если при отделке были исключены возможности попадания атмосферной влаги на чердак, утеплитель можно не защищать гидроизоляцией.

Если второй этаж планируется, как отапливаемое и жилое помещение, то «пирог» пола не нуждается в дополнительной теплоизоляции. Однако, чтобы уменьшить воздействие шума, который будет возникать при передвижении людей по перекрытию, между балок укладывают звукоизоляционный слой (обычно используют привычные теплоизоляционные материалы).

К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт, звукопоглощающие панели ЗИПС, звукоизоляционные мембраны (Tecsound) и т.п. При использовании материалов, способных впитывать водяные пары (базальтовая вата, стекловата), между первым этажом и звукоизолятором укладывается пароизоляционная пленка, а поверх звукоизолятора – гидроизоляция.

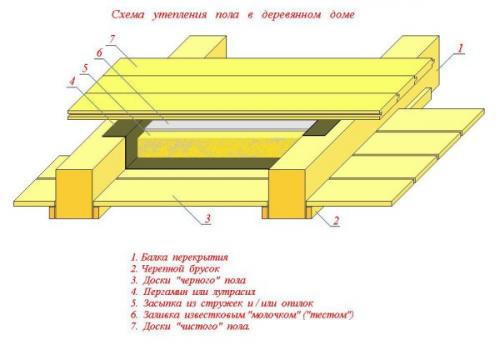

Пирог межэтажного перекрытия по деревянным балкам

Деревянные межэтажные перекрытия в доме: -инструкция по монтажу своими руками, размеры балок, устройство пирога, строительные правила конструкции, фото и цена

Деревянные межэтажные перекрытия – особенности устройства. Укладка перекрытия по балкам

Межэтажные деревянные перекрытия пользуются большой популярностью, что связано с простотой их монтажа и дешевизной материала. Однако, следует учитывать, что перекрытие – это один из наиболее ответственных элементов любого здания.

Поэтому прежде чем приступить к монтажу, необходимо изучить основные строительные правила деревянных межэтажных перекрытий, с которыми мы ознакомимся ниже.

Общие сведения

Достоинства

Основным достоинством деревянных перекрытий является то, что их несложно уложить без применения специальной строительной техники.

Причем использовать их можно не только в деревянных домах, но и строениях,выполненных из следующих материалов:

• Кирпича;
• Легких видов бетона;
• Керамоблоков и пр.

Конечно, сделать межэтажное перекрытие в деревянном доме своими руками в одиночку не получится. А вот двое крепких мужчин, обладающих опытом строительных работ, с такой работой вполне могут справиться.

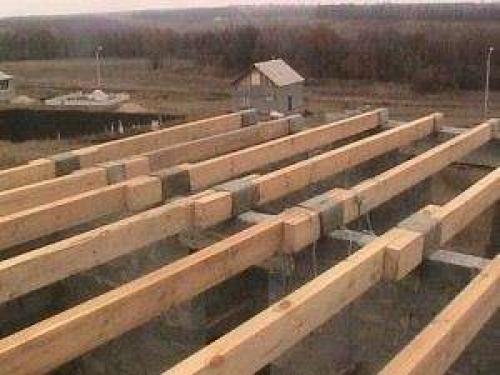

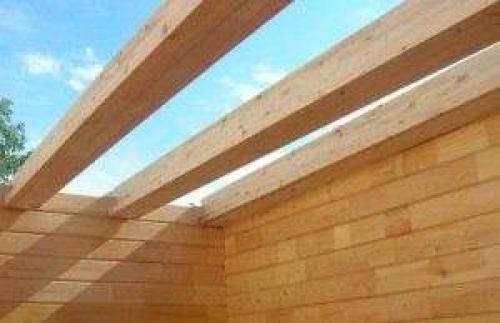

На фото — балки перекрытия деревянного дома

Недостатки

Что касается недостатков рассматриваемой конструкции, то к ним относятся следующие моменты:

• Сравнительно низкая прочность древесины;
• Материал легко воспламеняется;
• Склонность к гниению и поражению паразитами.

Надо сказать, что несмотря на все эти недостатки, при соблюдении определенных правил монтажа, межэтажное перекрытие из деревянных балок получается прочным, надежным и долговечным.

Особенности устройства

Материалы

В первую очередь ознакомимся с материалами, которые можно использовать для обозначенных целей. Дело в том, что к балкам предъявляются строгие требования относительно качества и прочности, так как они опираются на стены лишь концами. По этим причинам лиственные породы для древесины не годятся.

Разрешается использовать исключительно брус хвойных пород, который высушивался не менее года. Идеальным же вариантом считается брус, высушенный в течение трех лет.

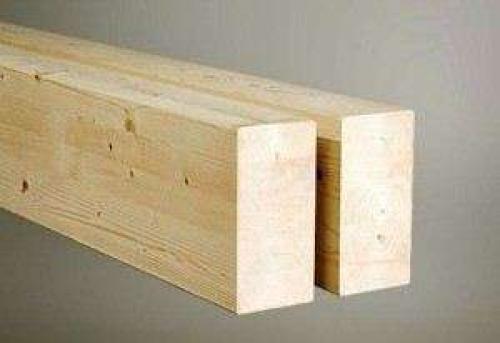

Брус не должен иметь трещин и сучков

Наиболее целесообразно использовать брус прямоугольного сечения. При этом следует учитывать, что прочность на изгиб зависит от высоты, а не ширины детали. Наиболее устойчивым на изгиб считается брус с соотношением сторон 7:5.

Обратите внимание! Балки, уложенные друг на друга способны выдержать в два раза больше нагрузку, чем те же детали, уложенные рядом.

Размеры деревянных балок для межэтажных перекрытий могут быть следующими:

Совет: Рассчитать необходимые параметры бруса, которые зависят от нагрузки, можно при помощи калькулятора Романова.

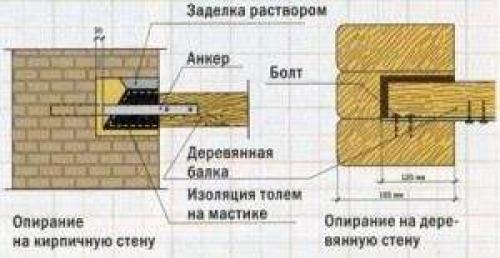

Схема опирания балок на стены

Особенности укладки

Укладка межэтажного деревянного перекрытия имеет ряд нюансов. Самое главное правило заключается в том, что деревянные балки можно монтировать без дополнительного опирания только для пролетов длиной не более шести метров. Оптимальное же расстояние между стенками, на которые происходит опирание, составляет от 2,5 до 4 метров.

Обычно дополнительную поддержку применяют только в подвальных помещениях. Если же длина дома превышает 6 м, то брус укладывается на три несущие стены. Промежуточная стена при этом располагается примерно посередине дома.

Инструкция по укладке балок выглядит так:

• Концы бруса отесываются под углом в 60 градусов.
• Далее торцы детали пропитываются антисептиком и затем обрабатываются смолой.
• Дно ниши в стене, в которую будет укладываться брус, застилается рубероидом, уложенным в несколько слоев. Следует отметить, что гнезда подготавливаются еще на этапе возведения стен.
• Затем концы детали обрабатываются толем, после чего она укладывается в ниши. При этом торцы не должны достигать стенки ниши примерно на 40 мм.
• После этого пространство в нише следует заполнить минеральной ватой или пенопластом. Если толщина стены составляет менее двух кирпичей, то пространство заполняется цементным раствором (не касается деревянных стен).

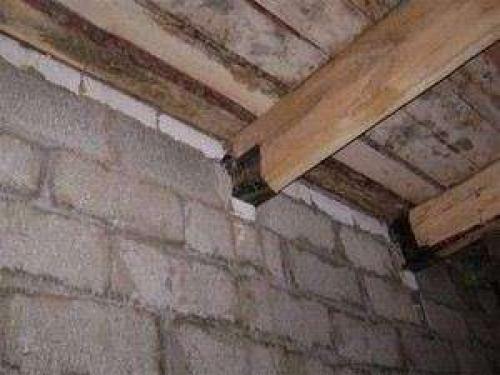

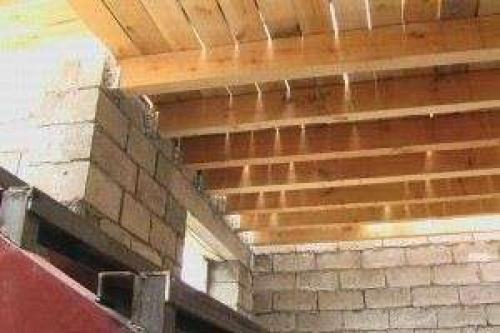

Пример уложенных в гнезда балок

• Если стены кирпичные, то каждую третью балку необходимо фиксировать в гнезде при помощи анкера, который закладывается в стену еще в процессе ее возведения. Анкер должен выпирать из стены на 20 см. Чтобы выполнить монтаж бруса, в его торце необходимо высверлить отверстие под анкер подходящей глубины и диаметра.

Если стена деревянная, то брус можно дополнительно зафиксировать при помощи кронштейна, который крепится ко дну ниши и нижней части балки шурупами.

Обратите внимание! За день до укладки деталей на них необходимо нанести антипирен, который защищает древесину от возгорания.

Пример укладки балок на три стены

Укладываются балки от краев к центру. Причем в процессе монтажа необходимо следить за горизонтальностью их расположения при помощи строительного уровня.

В случае необходимости выровнять положение бруса можно путем подкладки просмоленных досок подходящей толщины.Не рекомендуется стесывать толщину бруса, а также запрещено подкладывать под него щепки.

Деревянное перекрытие в доме из газобетона. Железобетонные перекрытия: плюсы и минусы

Для домов из газобетона есть два наиболее подходящих типа перекрытий — железобетонные и деревянные. Естественно, каждый из них имеет свои особенности, свои достоинства и недостатки, которые нужно учесть, выбирая наиболее подходящее вам.

Железобетонное перекрытие многие считают наиболее современным и прочным. Как видно из названия, при его обустройстве используют один из видов железобетонных плит. Они обеспечивают высокий уровень пожароустойчивости, они очень прочные и долговечные, практически нет ограничений по длине. Плиты из этого материала не особо страдают от повышенной влажности. Да и, что немаловажно, у них невысокая цена.

Хотя, конечно, у данного типа перекрытий есть и недостатки. Это, во-первых, высокий вес плит. Они тяжёлые и большие, что необходимо учитывать при закладке фундамента и возведении стен. Из-за того же веса их трудно уложить самостоятельно — практически не обойтись без специальной техники и помощников. Кроме того, если не сделать дополнительный бетонный или кирпичный распределительный пояс под плитами, то они могут нарушить целостность стен. Железобетон требует дополнительного утепления.

По типу плит железобетонные перекрытия делят на:

• Сделанные из обычных пустотных ж/б плит;
• Монолитные.

Перекрытия из пустотных ж/б плит

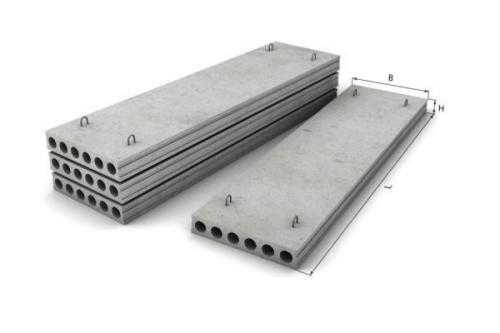

Пустотные железобетонные плиты придают большую лёгкость конструкции перекрытий

Пустотные ж/б плиты делают из тяжёлых марок бетона, но облегчают с помощью специальных воздушных камер-пустот, обычно имеющих форму цилиндра. Иногда эти пустоты существенно снижают вес плит.

Среди их достоинств стоит назвать:

1. Большую лёгкость всей конструкции. Как уже было отмечено, воздушные камеры позволяют уменьшить вес каждой плиты, что положительно влияет на уровень нагрузки на фундамент и стены;
2. Большую прочность. Пустоты не только хорошо влияют на вес, но и на прочность бетона. Они создают каркас, увеличивающий долговечность материала;
3. Упрощение установки. Благодаря меньшему весу, эти плиты устанавливаются достаточно быстро и с минимальными усилиями;
4. Отсутствие ограничений на форму оснований. Благодаря пустотным плитам перекрытия в доме можно делать даже самых сложных форм;
5. Эстетику. Одной из важных проблем является расположение коммуникаций так, чтобы их было меньше видно. В пустотных плитах их можно размещать внутри камер.

Главный недостаток этих плит в сравнении с другими вариантами железобетонных перекрытий заключается как раз в прочности. Всё же они менее прочные, чем, например, монолитные плиты и более подвержены воздействию влажности и перепадов температур.

Монолитные плиты

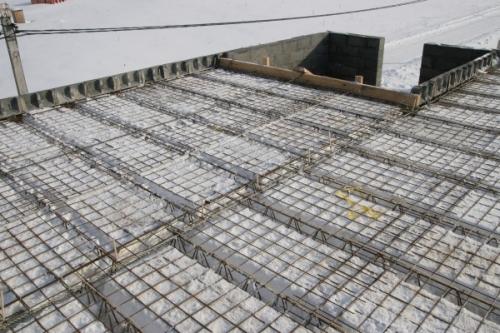

Перекрытия из монолитных плит обладают самой высокой несущей способностью

Монолитные перекрытия отличает наибольшая прочность, но платой за это является большой вес, самый большой из всех ж/б плит. Прочность монолитных плит достигается за счёт использования рёбер жёсткости и двухслойных связок.

Из достоинств монолитных железобетонных плит стоит отметить:

1. Высокую прочность. Их несущая способность самая высокая из всех видов ж/б плит;
2. Простоту в изготовлении. Для того, чтобы сделать такую плиту не нужны специальные формы или особые технологические навыки. Зачастую их делают прямо на стройплощадке;
3. Простой монтаж.

Но все эти достоинства идут рядом с недостатками, которые многим могут показаться значительными:

1. Необходимость наличия опалубки и опор. Хотя их можно арендовать, это всё равно дополнительные расходы. К тому же, и опалубка, и опоры — довольно громоздки;
2. Остановка строительства при низких температурах. Монолитный бетон нельзя производить когда холодно, что при отечественном климате существенно сокращает время, когда можно заниматься возведением дома;
3. Долго застывает. Паузы в строительстве придётся делать и из-за того, что монолитные плиты требуют продолжительного периода застывания;
4. Низкий уровень звукоизоляции. Звукопроницаемость подобных плит очень высока;
5. Дороговизна. Стоимость производства может быть слишком высокой.

Источник: https://360doma.ru/stati/ustroystvo-derevyannogo-perekrytiya-vtorogo-etazha-tipovaya-konstrukciya-perekrytiya-na

Межэтажное перекрытие в газобетонном доме. Технология монтажа

Строя дом из газобетона, перекрытия нужно планировать заранее. Это связано с хрупкостью блоков, с их недостаточной прочностью на сжатие. Они могут не выдержать точечной нагрузки и раскрошиться под концами несущих балок.

Проект укладки балок перекрытия

Поэтому, на уровне будущих перекрытий устраивается монолитный армирующий железобетонный пояс. Именно на него и будут опираться балки, для крепления которых в армопояс при заливке закладываются металлические пластины или анкера.

Устройство армированного бетонного пояса

Схематично технология монтажа балок перекрытия в газобетонном доме выглядит так:

• Балки нарезаются по длине с учетом того, что глубина их опирания на стены должна быть не менее 12-15 см. То есть, при длине пролета 200 см длина балки составит 225-230 см.
• Торцы балок срезают под углом 60-70 градусов, чтобы обеспечить к ним свободный доступ воздуха.

• Готовые элементы обрабатываются антисептическими и антипиреновыми составами для защиты от гниения и возгорания.

• Несущие элементы укладываются на стены на слой гидроизоляции, в качестве которой могут выступать рубероид, толь, линокром. Или обмазочные материалы – битум, гидроизол.

• Между опорной частью балки и стенками ниши, в которую она укладывается, должен оставаться зазор в 2-3 см с каждой стороны.
• Между торцом и наружной частью стены обязательно прокладывается слой утеплителя.

Начинают монтировать деревянное перекрытие в газобетонном доме с двух крайних балок, которые укладываются с отступом 2-3 см от продольных стен. Впоследствии этот зазор заполняется утеплителем.

После проверки горизонтального уровня крайних элементов между ними с заданным шагом укладываются по уровню промежуточные балки.

Деревянное межэтажное перекрытие. Требования к межэтажным перекрытиям

Межэтажные перекрытия обязаны выдерживать постоянные и переменные нагрузки, то есть кроме собственного веса выдерживать вес мебели и людей. Они должны быть достаточно жёсткими и не допускать превышение максимального прогиба, обеспечивать достаточную шумо- и теплоизоляцию.

Перед работой советуем ознакомиться с материалами, изложенными в СНиП II-25–80 (СП 64.13330.2011), там много полезной информации.

Удельные нагрузки от мебели и людей для жилого помещения принимаются согласно нормам. Однако если планируется установка чего-то массивного, например, аквариума на 1000 л или камина из натурального камня, это обязательно нужно учитывать.

Жесткость балок определяется расчётом и выражается в допустимом изгибе на длину пролёта. Допустимый изгиб зависит от вида перекрытия и материала покрытия. Основные предельные прогибы, определяемые СНиП, приведены в таблице 1.
