Водяной теплый пол — одна из самых рациональных систем отопления, которая при небольших энергозатратах обеспечивает горизонтальный прогрев воздуха в любой точке помещения. Тепло распределяется равномерно, при этом воздух не пересыхает, сохраняется естественная влажность. Дополнительное преимущество — нагревательные элементы не занимают полезной площади помещения, о них невозможно обжечься.

Кроме того, при правильной укладке водяной теплый пол долговечен. Однако из-за особенности своей конструкции система имеет и некоторые недостатки, к которым относится:

Сложный монтаж. Укладка пирога теплого пола — это полноценные строительные работы, занимающие не один день и требующие определенного опыта.

Высокие требования к теплоизоляции помещения. Теплый пол будет эффективным только в хорошо изолированных помещениях. Если теплопотери слишком большие, такая система отопления может выступать только в качестве дополнительной.

Низкая ремонтопригодность. Всегда есть риск протечки трубопровода, устранить которую можно только после снятия финишного покрытия, полного демонтажа всей конструкции и трудоемкого ремонта.

Большой вес конструкции. Масса 1 м² типового пирога теплого пола, предусматривающего заливку бетонного слоя, может достигать 200-250 кг, что ограничивает его укладку на основания с низкой несущей способностью.

Кроме того, есть определенные сложности с монтажом отопительной системы в помещениях с невысокими потолками. Многослойный пирог поднимает пол минимум на 10 см, делая комнату еще более низкой.

Еще одно свойство водяного теплого пола, которое можно рассматривать и как достоинство, и как недостаток, — его инерционность. С одной стороны для нагрева поверхности требуется немало времени, с другой — остывает она тоже очень долго.

Связанные вопросы и ответы:

Что такое теплый пол водяной

Через сеть труб «нижней» системы отопления подаётся вода, которая нагревается до 35 градусов. Конструкцию устанавливают как в городских жилых помещениях, так и в частных домах. Ведь тёплый пол способен работать от газового котла и теплового насоса.

Эта система отличается от радиаторной и конвекторной тем, что тепло распределяется равномерно. Ноги мёрзнут из-за холодного воздуха как в квартирах, так и в частных домах, что нередко приводит к проблемам со здоровьем. Это неприятное обстоятельство устраняет система отопления, которая греет воздух внизу. Купить водяной тёплый пол для больших помещений — тоже выгодное решение, поскольку цена за электричество выше, чем за другие теплоносители. К тому же, систему не нужно регулярно обслуживать, как в случае с радиаторами и конвекторами.

С дизайнерской точки зрения, водяной тёплый пол — хороший вариант для тех, кто любит простор в помещении, ведь трубы скрыты от глаз.

Несмотря на массу преимуществ, водяной тёплый пол способен доставлять неудобства. Получить минимальную температуру нагрева возможно, если установить смесительный узел и подсоединить его к насосу для принудительной циркуляции воды в трубах. Устанавливают такие приборы только с разрешения ответственных органов, которые обладают полномочиями дать согласие или рекомендации. Перед тем, как купить водяной тёплый пол, стоит проконсультироваться с управляющей компанией или специалистами по монтажу.

Какие материалы нужны для создания теплого пола водяного отопления

Эффективная, долговечная и экономичная система отопления в доме с теплыми полами может быть только при наличии заранее проведенных расчетов и проекта системы отопления. В противном случае риск ошибок при монтаже, перезатрат на оборудование и материалы и затем излишнее потребление энергии в ходе эксплуатации – практически 100%.

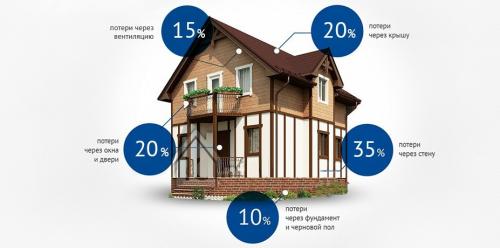

Первичный расчет строится на входящих данных: конструкции стен, потолка, архитектурной схемы самого здания. Расчет теплопотерь здания позволит максимально точно подобрать оборудование: мощность котла и насосного оборудования, установить наличие холодных зон, добиться равномерного прогрева здания во всех помещениях.

Подробнее об этапах расчета теплопотерь смотрите Теплотехнический расчет .

Далее необходим проект теплого пола, где помимо точного подбора оборудования, которое, благодаря тепловому расчету, будет максимально энерго-эффективно обогревать дом, будут просчитаны все материалы и комплектующие без «запаса» и без «нехватки».

То есть, имея на руках проект отопления, владелец дома уже экономит на этапе покупки материалов.

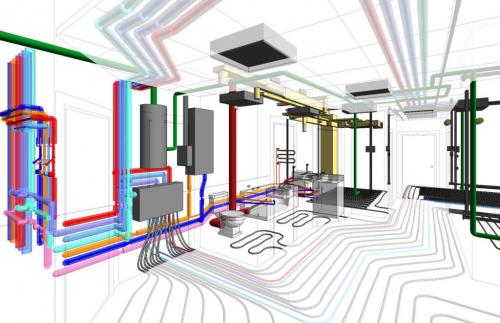

Также в проекте отопления изображены четкие схемы монтажа, по которым систему можно собрать без ошибок. Это очень важно для систем отопления с наличием теплого пола, ведь после заливки стяжки, если вскроется невнимательность и некомпетентность монтажников, устранять ошибки будет крайне дорого.

Полезно!
Проект теплого пола дает возможность просканировать уже залитый стяжкой пол: это важная информация для отделочников, которые будут видеть, где проходят магистрали, и не повредят их.

Вы можете ознакомиться детально с проектированием отопления и теплого пола здесь .

Как выбрать правильный радиатор для теплого пола

Используемые для обогрева загородного жилья теплые полы по принципу действия делятся на электрические и водяные. Главный плюс любых теплых полов – равномерный обогрев всего помещения. В случае с радиаторным отоплением степень нагрева воздуха в помещении снижается по мере удаления от источника тепла. Кроме того, все элементы теплого пола скрыты от глаз и никак не влияют на внешний вид комнаты. Использование такого отопления в жилище является более безопасным, т. к. исключен контакт с обогревательными приборами.

Водяные

Водяной теплый пол – самый популярный на сегодня вид отопительных систем, используемых в частных домах. Установка такого отопления требует определенных навыков, поэтому лучше, если монтажными работами займется специалист. Водяной теплый пол создается в виде замкнутого контура из металлопластиковых или полипропиленовых труб. Контур размещают под напольным покрытием и подключают к общему отоплению. Чаще всего трубы заливаются бетонной стяжкой, но существуют и другие варианты монтажа – путем создания настильной системы: деревянной или полистирольной. Помимо труб, для сборки теплого пола потребуются трехходовые клапаны, приборы контроля и регулировки температуры, коллектор и фитинги для подключения. При необходимости комплект дополняется циркуляционным насосом.

Как работает водяной теплый пол

Для нагрева теплоносителя используется установленный в доме двухконтурный котел, который одновременно обеспечивает и горячее водоснабжение. Вода, используемая в качестве теплоносителя, циркулирует по трубам и нагревает стяжку. Отдавшая свое тепло вода снова направляется в котел, где подогревается и опять поступает в систему. Встроенные в контур температурные датчики исключают перегрев системы.

Плюсы и минусы

Преимуществами такой системы отопления являются:

• экономия электроэнергии. По сравнению с использованием электрообогревателей это гораздо более экономичный способ поддержания комфортной температуры;
• допустимость использования в качестве основной или единственной системы отопления в помещении;
• возможность создания подходящего микроклимата во всех комнатах путем обустройства отдельных отопительных контуров в каждой из них;
• совместимость с большинством видов напольных покрытий.

К недостаткам водяного теплого пола относят довольно сложный и трудоемкий монтаж, вероятность возникновения протечек при некачественной сборке, уменьшение высоты помещения за счет создания стяжки.

Электрические

Электрический теплый пол хорошо подходит для обогрева отдельных помещений частного дома и использования в качестве дополнительного отопления. Существует несколько видов теплых полов, работающих от электричества.

Кабельные

Основные компоненты этого теплого пола – греющий кабель и терморегулятор, управляющий параметрами системы. Кабельный пол можно обустроить в комнате любых размеров и произвольной формы, т. к. кабель укладывается как угодно, главное – выдержать при этом шаг укладки. Наиболее целесообразным может быть применение кабельных теплых полов в ванных комнатах, санузлах, на кухнях и в других помещениях, где запланирована стяжка небольшой толщины, а в качестве напольного покрытия используется плитка.

Нагревательные маты

Еще более простой монтаж системы отопления выполняется при укладке нагревательных матов. Кабель в этом случае уже вмонтирован в специальную сетку, поставляемую рулонами. Исполнителю работ не нужно рассчитывать шаг укладки и крепить кабель: достаточно раскатать рулон на месте монтажа и подключить питание. Нагревательные маты нередко укладываются прямо в слой плиточного клея, что позволяет меньше поднимать пол. Важный плюс такой системы состоит в том, что при выходе из строя одного элемента остальная часть теплого пола продолжает работать.

Инфракрасные

Работа инфракрасного пленочного теплого пола основана на использовании ИК-излучения, нагревающего не только стяжку и напольное покрытие, но и предметы обстановки. Воздух в этом случае не пересушивается, т. к. тепловая энергия исходит от стен, мебели, других элементов интерьера. Нагрев помещения происходит почти сразу после включения оборудования, но так же быстро комната и остывает после его выключения. К достоинствам инфракрасного теплого пола относят простоту монтажа, низкую стоимость, экономичность, удобство эксплуатации, возможность автоматизации работы системы.

Как правильно уложить трубы для теплого пола водяного отопления

Качественный обогрев помещения при помощи укладки жидкостного теплого пола организуется в несколько этапов:

1. Гидроизоляция . Этот слой исключает появление продуктов, образующихся в результате конденсации. Для подложки может быть применена даже полиэтиленовая пленка.
2. Термоизоляция . Основная задача – устранить утечку тепла в нижнюю часть. В большинстве случаев применяется утеплитель листового вида. Толщина должна подбираться исходя из условий помещения – есть ли в доме подвал или цокольный этаж. Чем холоднее климатические условия, тем толще теплоизоляция.
3. Фольга или теплоотражающий элемент. Фольгированная пленка, способствующая максимальному перенаправлению потока тепла наверх. Укладка этого материала позволяет экономить до 5% на расходе теплоносителя.
4. Монтаж труб . Основное устройство всего механизма. По трубам происходит движение нагретой жидкости. Если при укладке теплого пола выбрать правильный шаг между витками труб – это даст возможность эффективного отопления с наименьшими затратами теплоресурсов.
5. Стяжка . При условии, что все предшествующие слои были уложены на ровную поверхность, толщина стяжки будет минимальной — 3,5 см. Часто используется заливка из обычной цементно-песчаной смеси, толщиной в 50 мм. Проводимость тепла такого материала составляет 0,4 Вт/(м*К).
6. Напольное покрытие . Жидкостный пол позволяет укладку любого материала. Тем не менее наилучшими характеристиками, а именно теплопроводностью и максимальной отдачей, обладает керамическая плитка.

Как установить термостат для управления температурой теплого пола

Система теплого пола будет работать и без терморегулятора. Однако это довольно неудобно и накладно. Экономия на отказе от подключения термостата в итоге обернется дополнительными расходами.

Как уже говорилось выше, задача терморегулятора состоит в поддержании заданных значений температуры, при достижении которых прибор отключает или включает теплый пол. Если же термостат отсутствует, нагрев происходит постоянно. Самым безобидным в этом случае будет дискомфорт от хождения по горячему полу и необходимость вручную отключать и подключать систему.

Постоянный нагрев негативно сказывается на напольных покрытиях. От избыточного воздействия тепла со временем ламинат деформируется, дерево рассохнется, линолеум расслоится. Использование теплого пола без терморегулятора рано или поздно потребует замены покрытия.

Непрерывная работа теплого пола может привести к его перегреву и выходу из строя.

Постоянно включенный теплый пол — это еще и дополнительный расход электроэнергии.

Преимущества использования термостатов:

• Возможность удаленного контроля.
• Комфортная температура в помещении.
• Экономия электроэнергии.
• Автоматическое включение/выключение системы без участия человека.

Температура контролируется термостатом на основе данных. Фото: shutterstock.com

Примером такого устройства можно назвать «Теплолюкс» Pontus Space, способный удаленно управлять температурой теплых полов из любой точки мира, где есть интернет. Для этого вам понадобится установить приложение Smart Life, которое доступно для скачивания по QR-коду на коробке из популярных магазинов приложений App Store или Google Play на любое устройство на iOS и Android. Терморегулятор поддерживает подключение к голосовым помощникам: «Алиса», Siri, Google Assistant.

Pontus Space предназначен для управления электрическими системами обогрева помещений (нагревательными матами, пленочными нагревателями или кабельными секциями). При использовании термоэлектрического нормально закрытого двухпозиционного привода с питанием 220-230 В прибор может применяться и с водяными теплыми полами.

Устройство изготовлено из огнестойкого пластика черного цвета и оснащено жидкокристаллическим черным дисплеем с белой подсветкой. Управление осуществляется с помощью сенсорных кнопок.

Как обеспечить герметичность трубопроводов при создании теплого пола водяного отопления

Теплый пол кладут на максимально ровную поверхность, поэтому заранее позаботьтесь о том, чтобы на черновой стяжке не было перепадов и трещин.

Монтаж теплого пола

Пошаговая инструкция

1

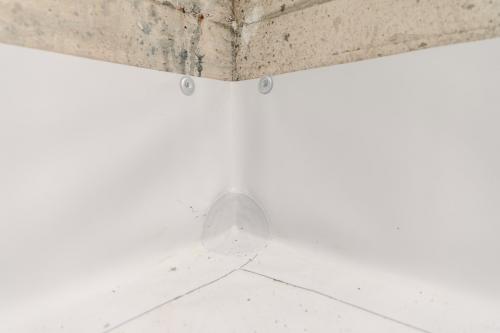

На выровненную черновую стяжку положите гидроизоляцию, которая будет защищать пол от сырости. Уложите рулоны мембраны или полиэтиленовой пленки толщиной 200 мкм друг на друга с нахлестом 10 см, а стыки проклейте строительным скотчем. Гидроизоляция должна заходить на стены на 15–20 см.

2

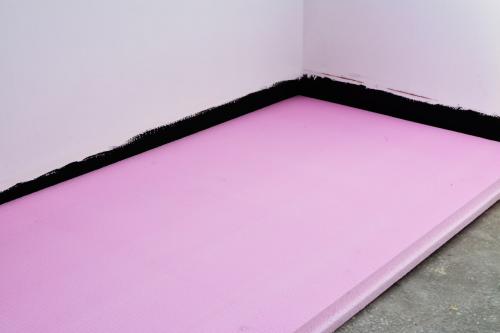

На гидроизоляцию положите утеплитель , например пенопласт или экструдированный пенополистирол толщиной 3–5 см.

3

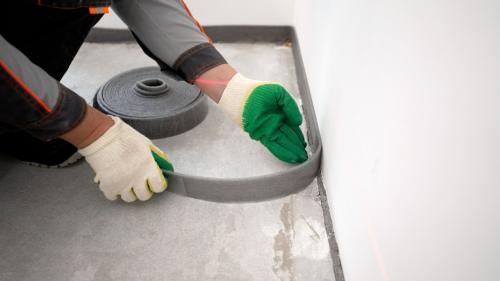

Оклейте пол демпферной лентой по периметру. Она нужна для того, чтобы компенсировать расширение цементной стяжки при перепадах температуры.

4

На утеплитель по всей площади комнаты положите армирующую сетку , чтобы сделать «пирог» пола прочнее. Арматурную сетку можно заменить на маты с бобышками : это облегчит укладку. Маты сделаны из пенополистирола, поэтому создают дополнительный утепляющий слой, а чтобы зафиксировать трубу, достаточно продеть ее через бобышки (ячейки).

5

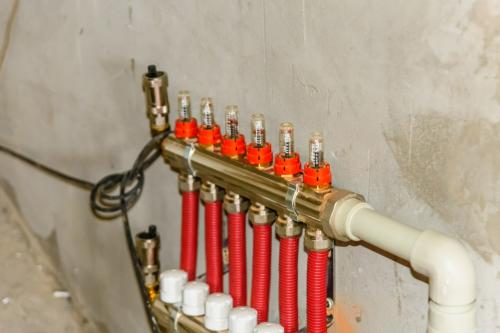

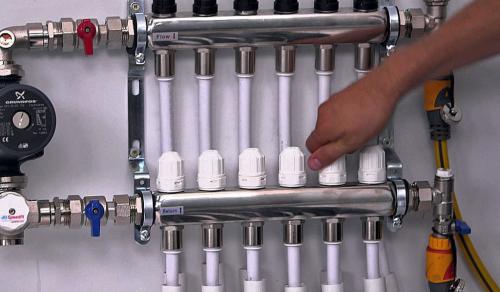

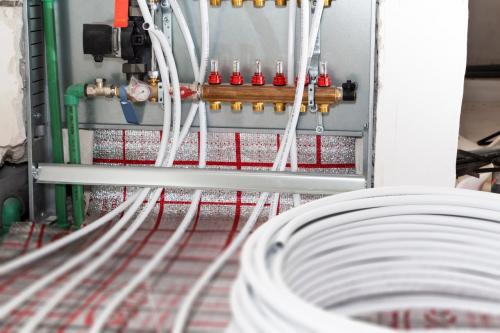

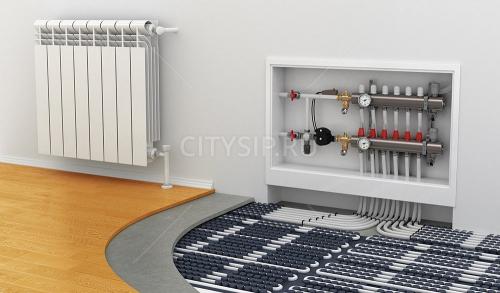

Установите коллекторный шкаф и разместите в нем коллекторный узел, через который в трубы будет поступать вода. Первую трубу подсоедините к крану через фитинг .

6

Начните класть трубы отопления на сетку, закрепляя их нейлоновыми хомутами через каждый метр. Все трубы должны быть одного диаметра: 16, 17 либо 20 мм, — иначе в местах стыков могут образоваться протечки. У труб этих диаметров лучшая теплопередача, они обеспечивают оптимальную скорость циркуляции воды и гидравлическое сопротивление. Не затягивайте петли слишком сильно: трубы должны оставаться свободными. Соблюдайте радиус изгиба: он должен быть равен 5 диаметрам вашей трубы. То есть, если вы используете трубу диаметром 16 мм, радиус изгиба будет равен 16 * 5 = 80 мм. Если согнуть трубу сильнее, т. е. сократить радиус изгиба, она может лопнуть.

7

Кладите трубы согласно схеме, а потом вернитесь со вторым концом трубы обратно к коллектору. Обрежьте трубу и подсоедините к обратке. По такому же принципу положите остальные трубы (контуры). Длина одного контура не должна превышать 100 м, чтобы насосу хватало мощности для циркуляции воды.

8

Прежде чем залить пол бетоном, нужно проверить, работает ли система. Наполните трубы холодной водой и подключите к гребенке подачи циркуляционный насос . Включите его, чтобы получить давление в 2,5 бар, т. е. примерно в 2 раза выше обычного. Оставьте пол на 2–3 дня: если за это время не появится протечек, значит, пол исправен и можно переходить к стяжке. А если где-то просочилась вода, откачайте ее из труб компрессором. Для этого перекройте все контуры в коллекторном узле и подсоедините шланг к сливному крану на гребенке, а другой его конец направьте в ведро. Подсоедините компрессор к трубе в любом удобном месте, например вместо манометра или терморегулятора. Он будет закачивать воздух в систему и выдувать воду через шланг в ведро. Включите компрессор и по очереди открывайте кран каждого контура на подаче и обратке (не разом, а по отдельности). Когда откроете первый контур, убедитесь, что шланг направлен в ведро, и откройте сливной кран. После того как в системе упадет давление, закройте кран и подождите, пока вода снова накачается, затем повторите действия — и так до полного осушения контура. Закройте первый контур и повторите процесс со всеми остальными трубами. Когда внутри не останется воды, замените протекающую трубу или фитинг и снова проверьте.

9

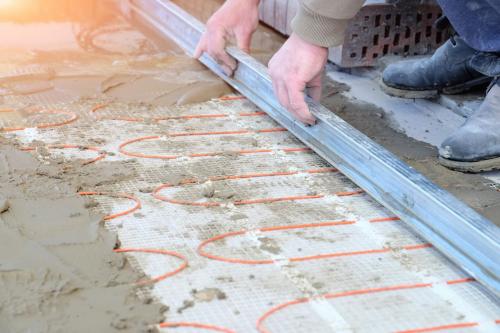

Приготовьте цементный раствор согласно инструкции на упаковке и залейте сверху на трубы. Лучше всего по теплоизоляционным свойствам подходит марка цемента М150–М300 . Цементный слой отлично аккумулирует тепло, равномерно распределяя его от труб к поверхности. Даже когда вода в трубах остывает, стяжка продолжает греть пол. Производители стяжки рекомендуют заливать трубы слоем не меньше 5 см, а лучше 8 см. Слой меньше 5 см — слишком тонкий, и через него чувствуется, в каких местах проходит контур. Это называется «эффект зебры», когда на полу явно ощутимы холодные и теплые полосы. Бетонная стяжка сохнет около 30 дней — в это время нельзя включать теплые полы.

10

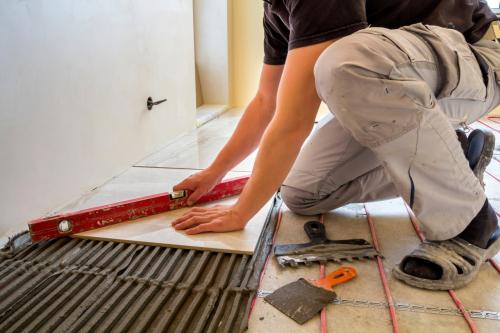

При необходимости стяжку дополнительно выровняйте шлифмашиной и положите финишное покрытие: термоустойчивый ламинат, плитку или керамогранит.

Какие материалы лучше использовать для пола при установке теплого пола водяного отопления

Водяной теплый пол получил свое название за счет того, что имеет некое сходство с классической для многоэтажных домов системой отопления – радиаторной. В случае пола, все, с одной стороны, проще, с другой – сложнее.

Трубы, по которым идет горячая вода монтируются на стяжку, заливаются бетоном, а сверху кладется напольное покрытие. Подобные манипуляции сложно произвести самостоятельно, если, конечно, не иметь соответствующего опыта и специализации, но стоит признаться, что подобные мастера живут не в каждой квартире. К тому же есть определенные проблемы с монтажом подобной системы отопления в городской квартире – нужно согласовать это с управляющей компанией, а в частных домах лучше всего принять решение об использовании теплого пола на этапе котлована, а еще лучше на момент проектирования. В последнем случае, наша компания может на производстве изготовить плиты со специальными выемками под провода и терморегуляторы.

Плюсы

У теплого пола есть большое количество плюсов:

1. Наиболее экономичная система отопления дома. За счет того, что у самого теплоносителя относительно небольшая температура (до 50 градусов) в помещениях с высокими потолками расход средств на прогрев комнаты снижается ровно вдвое.
2. Равномерное распределение тепла. Из-за того, что прогрев идет от пола достигается оптимальное распределение – около 23 градусов на уровне ног и 18 у головы.
3. Безопасность эксплуатации. Все нагревательные элементы надежно спрятаны под половым покрытием, что позволяет спокойно оставлять маленьких детей в помещении и не волноваться о том, что они получат ожоги.
4. Эстетичность. Отсутствие на виду видимых элементов отопления позволяет создавать современные интерьеры без привязки к тому, как лучше всего скрыть, например, радиаторы или конвекторы.
5. Полезность. В доме с теплыми полами намного сложнее простудиться или чувствовать себя некомфортно. Особенно это актуально для семей с маленькими детьми, которых можно просто оставлять на полу без теплых ползунков или шерстяных носков.
