Силовой кабель ВВГнг LS является универсальным типом провода, которые используется для прокладывания электрической линии различного назначения. На данный момент в странах СНГ распространен провод, который производится на заводе в Рыбинске. Это связано с тем, что итальянская компания стала собственником этого предприятия. Используя инвестиции и новые разработки, РЭК/Prysmian приступила к разработке электротехнического оснащения для высокотехнологического сегмента на рынке сбыта. Так как производитель имеет свое производство на территории России, то нет затрат на перевозку оборудования из стран Европы.

Первым делом РЭК/Prysmian улучшили все технологии, которые применялись на производстве завода в Рыбинске. Наглядным результатом слияния технического прогресса стал кабель ВВГнг LS в ПВХ изоляцией. Сейчас существуют и более усовершенствованные модели силовых кабелей, но данный тип уже занял свою нишу на рынке сбыта благодаря цене, соотношению технических характеристик, ГОСТ стандартам. Состоит из токопроводящих жил, термической ленты, изоляции из ПВХ, скрепляющих лент, внутренней и внешней оболочки.

На габариты силового кабеля ВВГнг влияет количество медных жил в его основе. Минимальное сечение жилы в соответствии с ГОСТ имеет 1,5 мм², а сам провод может быть значительно толще, так как количество жил в его основе может быть и более десяти. Максимальное значение сечения ВВГнг ЛС – 230 мм². Сечение рабочей нулевой жилы напрямую зависит от фазных проводников. При основной токоведущей жиле от 1,5 мм²до 2,5 мм²сечение нулевой рабочей жилы будет составлять от 1,5 до 2,5 мм²соответственно.

Силовой провод ВВГнг ЛС производится для распределения и передачи электричества в оборудовании, которое рассчитано на переменный ток с напряжением от 660 до 1000 вольт, при частоте не более 50 герц. Показатель пожарной безопасности для ВВГнг LS соответствует ГОСТу Р МЭК 332-3-96 категории А. Коррозионная активность продуктов при горении – ГОСТ Р МЭК 60754-99. При правильной эксплуатации конструкция может прослужить более 30 лет. Вес зависит от количества жил в основе провода, их толщины, а также плотности внешней оплетки.

Ввгнг(а)-ls 3х1 5 расшифровка. Расшифровка других типов кабеля ВВГнг

• ввг – расшифровка: стандартный медный провод, при одиночной прокладке не распространяет пламя, имеет поливинилхлоридную изоляцию внутреннего и наружного слоя;
• ввгнг hf – отсутствуют галогены, провод применяют в групповых прокладках, учитывая объем горючей загрузки для помещений, заполненных работающей компьютерной и микропроцессорной техникой, а также в помещениях посещаемых большим количеством людей;
• ввг пнг – расшифровка: изоляция жил выполнена термопластичным полиэтиленом, плоское исполнение, применяют для изготовления проводки в промышленных зданиях, негорючий;
• ввгнг п – жилы укладываются в одной плоскости, применяется для прокладки на воздухе на кабельных эстакадах или блоках, без механических растяжений;
• кввгнг ls -контрольный кабель, присоединяется неподвижно к электроприборам, аппаратам и сборкам зажимов, может прокладываться наружно, в кабельных каналах и внутри помещений, работает в агрессивных условиях, обеспечивает пожарную безопасность кабельных коммуникаций в групповых прокладках;
• ввгнг-frls – кабель ввгнг frls аналог образца ввгнг-LS, с повышенной огнестойкостью, это подтверждает расшифровка букв frls (Fire Resistance Low Smoke), характеризуется пониженным образованием дыма и газа, препятствует горению в групповых прокладках;
• кабель nym – силовой провод, применение: стационарная прокладка внутри промышленных и бытовых зданий силовых и осветительных линий. Провода nym расшифровывают как “стандартный кабель в немецкой классификации с поливинилхлоридной изоляцией с наружной оболочкой”.

Ввгнг(а)-ls характеристики. ВВГнг-LS

Кабель ВВГнг-LS - применяется для передачи и распределения электроэнергии, где номинальное переменное напряжение - до 6000В при частоте тока 50Гц. Состоит из однопроволочных или многопроволочных жил секторной или круглой формы, в ПВХ изоляции низкого горения с пониженным газо-дымовыделением.

Прокладывается в сухих и влажных производственных помещениях, каналах, специальных эстакадах, шахтах и т.д.

Расшифровка:

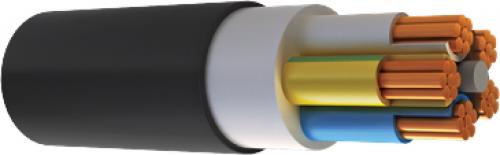

Конструкция кабеля ВВГнг-LS:

• Медная токопроводящая жила:(количество жил: 1, 2, 3, 3+1, 4 и 5 шт.):
  - однопроволочная (класс 1) сечением 1,5–50 кв. мм — «ож»,
  - многопроволочная (класс 2) сечением 50–240 кв. мм;
• Изоляция из ПВХ композиции пониженной пожароопасности, маркировка жил:
  - цветовая маркировка: белая или желтая, синяя или зеленая, красная или малиновая, или желто-зеленая;
  - цифровая маркировка для кабелей сечением 70 кв.мм и выше: 1, 2, 3, 4, 0;
• Обмотка из нетканого полотна для многожильных кабелей с секторными жилами;
• Оболочка из ПВХ пониженной пожароопасности.

Технические характеристики кабеля ВВГнг-LS:

В аварийном режиме работы недопустимо нагревание токопроводящих жил более +80 °С, если работа продолжается более 8 часов. При этом аварийный режим работы не должен превышать 1000 часов за весь срок службы.

Влажность воздуха при 35° C	98%
Гарантийный срок эксплуатации	60 мес.
Испытательное переменное напряжение частотой 50 Гц, 10 мин.

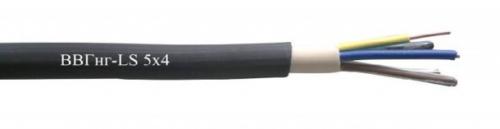

Огнестойкость кабеля ВВГнг-ls. Кабели ВВГнг LS: технические характеристики, расшифровка маркировки

Желание сэкономить при подключении различных бытовых приборов или прокладке электропроводки нередко приводит к весьма печальным последствиям. Возникает вопрос: как обеспечить нормальное и безопасное функционирование системы, но при этом избежать ненужных трат? Кабель ВВГнг LS является одним из лучших вариантов для использования в домашних условиях и пользуется большой популярностью у электриков. Почему?

Расшифровка маркировки

Прежде чем приводить описание свойств этого проводника или его технические характеристики, следует разобраться: что собственно обозначает эта аббревиатура и цифры, которые следуют за ней. Иначе непонятно, какими качествами обладает, например, кабель типа ВВГнг LS 5х16, и чем он отличается от кабеля ВВГнг LS 5х2,5?

С буквенными обозначениями все довольно просто:

• Отсутствие буквы «А» в начале показывает, что кабель медный.
• Две буквы «В» обозначают, что обе оболочки, внешняя и внутренняя, изготовлены из поливинилхлорида.
• Символ «Г» обозначает голый провод. Его нельзя применять при прокладке под землей или в случае, если есть вероятность физического повреждения без дополнительной защиты.
• «Нг» – свойство не поддерживать горение, дополнение «LS» указывает на то, что при возгорании выделение дыма будет минимальным. Сокращение «LS» («ЛС») означает «low smoke», то есть «мало дыма».

Символов может быть и больше, например, кабель ВВГнг а frLS 3х1,5. Расшифровка в этом случае будет следующей:

• Символ «а» показывает, что провод можно использовать при групповой укладке.
• Аббревиатура «fr» – наличие дополнительной защиты от возгорания за счет материалов из слюды.
• Может встречаться еще дополнительная буква «п». Особенность такого провода – плоское расположение жил в проводе.

Цифры после буквенного кода обозначают количество токопроводящих жил и их сечение.

Например, у кабеля ввгнг LS 4х25 имеется 4 жилы, каждая сечением 25 мм2, а у кабеля ВВГ пнг а LS 3х1,5 – 3 по 1,5 мм2, у кабеля ВВГнг LS 5х16 – 5 жил сечением 16 мм2.

Конструкция провода

Провод ВВГ нг может содержать до 5 токопроводящих жил. В зависимости от характеристик им может быть присвоен первый или второй класс в соответствии с ГОСТ 22483.

• По своей форме жилы бывают секторными или круглыми.
• Каждая жила имеет индивидуальную изоляцию из поливинилхлорида. Ее толщина должна составлять не менее 0,3 мм. Изоляция должна заполнять все промежутки между жилами, не оставляя никаких пустот.
• Жилы могут быть выполнены в виде единого провода или скручиваться из нескольких. В последнем случае (это более характерно для секторальных проводов) производители могут отказаться от индивидуальной поливинилхлоридной изоляции, покрыв скрутку внахлест слоем термоскрепленного полотна или полиэтилентерефталатной пленки.
• Как правило, токопроводящие жилы маркируются разными цветами для удобства при проведении монтажных работ.
• Кабель может иметь жилы заземления и нулевые. Они могут отличаться не только расцветкой (заземление – желто-зеленые, нулевые – голубые), но и площадью сечения. В таком случае это также отображается в маркировке провода, например, ВВГнг LS 5х10 + 1х5(N).

Величина сечения жил напрямую зависит от предполагаемой нагрузки: чем толще жила, тем большей мощности ток можно передать по ней. Соответственно, возрастает и вес провода. Так, километр кабеля (а именно в таких единицах рассчитывается вес для данной продукции) ВВГнг LS 5х10 потянет на 756 кг, а такой же участок кабеля ВВГнг LS 5х16 уже будет весить 1103 кг. Более точные данные приводятся в специальных таблицах.

Продукция данного типа выпускается под напряжение 660 В и 1000 В при стандартной частоте переменного тока 50 Гц. Провода в этом случае будут отличаться толщиной изоляционных слоев, а следовательно, и диаметром. Так, кабель ВВГнг LS 3х2,5 на 660 В имеет номинальный наружный диаметр 9,3 мм, а такой же кабель, но рассчитанный на 1000 В – 10,2 мм.

Применение

Силовой кабель, например, ВВГнг а LS 3х1,5, предназначен для прокладки внутри помещений, где подразумевается присутствие людей. Этому способствует его способность не поддерживать горение и выделять минимальное количество ядовитых веществ при нагревании. Это могут быть жилые дома, офисы, магазины и так далее.

Прокладку проводов этого типа производят при температуре не ниже -15˚С, в противном случае потребуется дополнительный подогрев.

Диапазон рабочих температур кабеля ВВГнг LS составляет от -30˚С до +50˚С. Провод длительное время не теряет своих свойств даже, если нагреется при эксплуатации до +70˚С, а гореть начинает только при +400˚С.

При монтаже минимальный радиус изгиба проводника не должен составлять меньше 7–10 его наружных диаметров.

Ведущими производителями кабелей ВВГнг LS в России являются отечественные фирмы:

• Московское ЗАО «Москабельмет»;
• Санкт-Петербургское ЗАО «Севкабель»;
• Подольское ЗАО «НП «Подольсккабель»;
• Смоленское ООО «Конкорд».

При соблюдении условий эксплуатации и периодическом осмотре изоляции производители обещают 30-летний срок нормального использования кабеля и дают пятилетнюю гарантию с момента монтажа проводки.

ВВГнг-ls характеристики. Технические характеристики кабеля ВВГнг-ls

Сечение	Значение наружного размера для целей упаковки и транспортировки, мм	Значение массы для целей упаковки и транспортировки, кг/км
Плоские кабели	(а х в)
2х1,5	5 х 7,5	70
2х2,5	5,5 х 8	90
2х4	6 х 9,5	140
2x6	7 х 10,5	180
3х1,5	5 х 9,5	95
3х1,5	5,5 х 11	135
3х4	6 х 13	200
Кабели со скрученными жилами	Диаметр
3х1,5	8	90
3х2,5	9,5	135
3х4	11	200
3х6	12	260
3х10	14,5	410
3х16	17	590
3х25	20,5	810
3х35	23	1300
3х50	27	1700
3х4+1х2,5	12	230
3х6+1х4	14	310
3х10+1х6	16	480
3х16+1х10	19	650
4х1,5	8,5	110
4х2,5	10	170
4х4	12	240
4х6	13	320
4х10	16	510
4х16	19	750
4х25	23	1150
4х35	26	1550
4х50	31	2200
5х1,5	9,5	135
5х2,5	11	205
5х4	13	300
5х6	14	405
5х10	17,5	630
5х16	21	950
5х25	26
5х35

Область применения:
Кабель ВВГнг LS предназначен для эксплуатации в сухих и влажных производственных помещениях на высоде до 4300м над уровнем моря. Кабель ВВГнг LS применяется для прокладки и монтажа электрических сетей на специальных кабельных эстакадах, в сооружениях и производственных помещениях к которым предъявляются повышенные требования пожарной безопасности. Кабель ВВГнг LS рекомендуется прокладывать в блоках и на специальных кабельных эстакадах. Кабель ВВГнг LS применяется в системе электроснабжения собстсвенных нужд нормальной эксплуатации АЭС и в системе аварийного электроснабжения при прокладке внутри герметичной зоны реакторного отделения. Кабель ВВГнг LS не рекомендуется прокладывать в земле или траншеях.
Технические характеристики:
допустимая температура окружающей среды: от – 50°С до + 50°С;
минимальный радиус изгиба при прокладке:
 кабель ВВГнг одножильный - 10 наружных диаметров,
 кабель ВВГнг многожильный - 7.5 наружных диаметров;
прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С;
номинальная частота: 50 Гц;
испытательное переменное напряжение частотой 50 Гц;
 на напряжение 0,66 кВ - 3 кВ;
 на напряжение 1 кВ - 3.5 кВ;
длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С;
срок эксплуатации: 30 лет.
Конструкция:
токопроводящая жила - медная, однопроволочная или многопроволочная, круглой или секторной формы.
изоляция - из поливинилхлоридного пластиката (ПВХ) пониженной горючести;
скрутка - изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены;
заполнитель — поливинилхлоридный пластикат (ПВХ) пониженной горючести;
оболочка - из поливинилхлоридного пластиката (ПВХ) пониженной горючести.

ВВГнг-ls 5х4. Область применения кабеля ВВГнг(A)-LS 5х4:

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках при переменном и постоянном напряжении 1,0 кВ. Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69.
Эксплуататируются в районах с умеренным, холодным и тропическим климатом, на суше, реках и озерах на высотах до 4300 м. над уровнем моря.Прокладка:* в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;* для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;* на специальных кабельных эстакадах, по мостам и в блоках;* в пожароопасных помещениях;* во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа;* кабели с медными жилами применяются для прокладки групповых осветительных сетей во взрывоопасных зонах класса В-Iа.Предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Не распространяют горение при прокладке в пучках (нормы ГОСТ Р МЭК 332-2 категории А). Кабели предназначены для эксплуатации в кабельных сооружениях и помещениях,В том числе для использования системах АЭС классов 2, 3, 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С с продолжительностью работы не более 8 часов в сутки и не более 1000 часов за срок службы.Срок службы кабеля ВВГнг(A)-LS 5х4 — 30 лет.
