Как правильно положить профлист на крышу. Как правильно положить профнастил на крышу: видео и фото

Как правильно положить профнастил на крышу своими руками

Для многих загородных застройщиков вопрос, как положить профнастил правильно, является одним из самых актуальных. Почему? Здесь присутствуют два критерия.

В настоящее время основная масса загородных застройщиков предпочитает делать некоторые несложные строительные процессы своим руками, тем самым сохраняя деньги, которые выделяются из семейного бюджета на строительство дома.
Современный профнастил – это великолепный кровельный материал, который соответствует всем актуальным нормам и требованиям. Поэтому его все чаще используют для покрытия крыш домов и хозяйственных построек, а также для ограждения участка, то есть для заборов. К тому же специалисты утверждают, что класть профлист на крышу не сложно.

Приступать к рассмотрению вопроса необходимо с выбора самого материала. Ведь современные профилированные листы – это многообразие не только цветового оформления, но и размеров профиля.

И здесь, как утверждают специалисты, придется обратить свое внимание на толщину листа и на высоту гребня волны. Потому что именно эти два показателя будут влиять на качественные характеристики кровельного материала, где в первую очередь выделяется прочность покрытия.

Для тех, кто самостоятельно выбирает профлист для покрытия крыши, необходимо знать один очень важный момент, который заложен в маркировку этого материала. Существует три типа профнастила: стеновой с маркировкой «С», кровельный «Н» и комбинированный «НС».

В принципе можно использовать для крыши любой из них, но производители все-таки вводят ограничения, которые основываются на размерах гребня волны. Если высота профлиста меньше 21 миллиметра, то его лучше всего использовать для возведения заборов. Больше – для кровли.

Ориентируясь на этот показатель, можно без труда выбрать тот материал, который выдержит любые нагрузки.

Этапы монтажа профнастила на крышу

Итак, процесс монтажа начинается с установки стропильной системы и обрешетки.

Как стыковать профнастил мп-20. Профнастил МП 20 и его технические характеристики

Профнастил – материал, весьма востребованный в современном строительстве. Он служит в качестве ограждения при устройстве заборов, стен, кровельного покрытия при устройстве крыш. Окрашенная поверхность придает конструкциям привлекательный вид и позволяет менять дизайн строений. Большинство потребителей уже знакомы с профилированным настилом марки С (стеновой), Н (кровельный настил), НС (для кровель и стен). Познакомимся продукцией марки МП 20.

Ранее марки и обозначение профнастила строго соответствовали ГОСТ 24045. Но строгие рамки, которые ограничивали марку материала как Н, С, НС с 2010 года были отменены. И, хотя производители продолжают пользоваться этими обозначениями, появились и новые. Однако, часто у новых марок не уточняется расшифровка обозначения. Так и расшифровку МП найти в интернете очень сложно. Остается предполагать, что это «материал профильный» или «монтажный профнастил». Марка профильного материала, как правило, состоит из четырех частей:

высота волны;
рабочая ширина;
толщина листа.

Марка МП 20-1000-0,5 обозначает, что высота волны 20 мм, рабочая ширина 1000 мм, толщина листа 0,5 мм. На самом деле обозначение 20 не соответствует точной высоте волны, это округленная величина от 18 мм .

Форма листа

Форма листа МП отличается от формы традиционных листов. Сравним МП 20 и С 21:Выводы:

Форма МП 20 отличается от С 21 не только по высоте. Если у С 21 симметричная форма с размером верхних и нижних полок 35 мм, то у МП 20 полки различаются по размерам, нижняя почти в 2 раза длиннее верхней. Поэтому количество гофр на одном листе меньше.
Так как количество гофр меньше у МП 20, то при использовании заготовок металла одной ширины, у этой марки рабочая ширина больше, чем у С 21: 1100 мм вместо 1000 мм.
В итоге лист МП 20 легче, чем С 21.

Профильный лист этой марки выполняется в виде 2 модификаций. Вторая модификация предназначена для устройства кровельного покрытия и с одного края в ней устраивается небольшая канавка для удаления конденсата на стыках.

технические характеристики

выбор профнастила зависит от жесткости и прочности листа. сравним мп и с по предельным нагрузкам:вывод: предельные нагрузки мп 20 вдвое меньше, чем у с21, поэтому у него ограниченна сфера применения. применение профнастила зависит от климатических условий: воздействие ветра и снеговая нагрузка (сп 20.13330 2011 «нагрузки и воздействия»). территория россии подразделяется на 8 снеговых районов с нормативной нагрузкой от 0,8 до 5,6 кпа (80-560 кг/м2), и 7 ветровых районов с нормативной нагрузкой от 0,17 до 0,85 кпа (17-85 кг/м2). профнастил мп 20 может отлично справляться с ветровой нагрузкой при устройстве ограждающих конструкций (заборов), а кровельное покрытие из него выполняется на сплошном основании, обрешетке без прозоров или древесно-стружечной плите .

Покрытие

Поверхность листов бывает 2 видов:

оцинкованная;
окрашенная.

Как правило, профнастил МП 20 окрашивается с двух сторон. Цвет окраски соответствует международной системе RALCLASSIC. В этом каталоге классифицируются 213 цветов и оттенков. Каждый оттенок имеет маркировку. Первая часть – RAL, указывает на международный каталог, вторая часть – четырехзначное число, в котором первое число содержит указание на цвет: желтые – 1, оранжевые – 2, красные – 3, фиолетовые – 4, синие – 5, зеленые – 6, серые – 7, коричневые – 8, черно-белые – 9.

Заключение

Итак, профнастил МП 20 обладает следующими привлекательными техническими характеристиками:

Материал более легкий, что облегчает процесс монтажа конструкций.
Рабочая ширина больше и это позволяет использовать меньшее количество листов, что, в свою очередь, позволит сэкономить на стоимости материала.
Срок эксплуатации покрытия – до 50 лет.
Поверхность материала устойчива к перепадам температуры, воздействию агрессивных веществ, ультрафиолетовому излучению, поэтому применяется в гражданском и промышленном строительстве, в сельской местности и в условиях города.

С точки зрения дизайна, конструкции с профнастилом не выглядят вычурно, громоздко, они смотрятся ярко и аккуратно.

Источник: https://doma-otido.ru/novosti/stykovka-listov-profnastil-raboty-podgotovitelnogo-tipa

Как правильно стыковать профнастил на заборе. Как стыковать профлисты с металлочерепицей правильно?

Стыковка — важный этап в создании конструкции из профнастила. Если изготавливается забор, то прежде всего важен вопрос привлекательности и аккуратности профлистов.

Если же изготавливается кровля и фасад, то на первом месте стоит прочность и качество стыковки.

Стыковка профлистов и металлочерепицы на кровле

Как правило, крыша начинает протекать именно в месте стыковки. Идеальным вариантом будет накладывать листы внахлёст так. При этом нахлёст должен быть между всеми соседними листьями. Это значит, что нахлёст должен быть со всех сторон. Вода не сможет проникнуть под профлисты.

Важно не забывать про правило: чем меньше угол наклона, тем больше должен быть нахлёст. Это связано с тем, что вода, стекающая по крыше, может протечь под профлист. Между соседними профлистами можно делать небольшой нахлёст, одной волны будет достаточно.

Существуют профлисты со специальными капиллярными канавками, благодаря которым вода, попавшая под лист, может стечь.

Этапы стыковки:

Стыковку нужно начинать со свеса. В зависимости от расположения канавки нужно сначала наложить правый или левый нижний лист.
После закрепления краёв нужно смонтировать накладку ендовы на место стыка.
Нужно обеспечить герметизацию на местах, где к покрытию применила накладка. Иногда герметизация бывает необходима для всех видов стыка, как вертикальных, так и горизонтальных. Если наклон крыши менее 13 градусов, то герметик нужен обязательно.

Стыковка профлистов на фасаде

Чтобы вода не просочилась под профлисты и не нанесла вред постройке, важна правильная стыковка, иначе может быть нанесён вред нижней части фасада. В таком случае саморезы ставятся на расстоянии нескольких волн. Как правило, саморезы должны ставиться из расчёта 5-10 штук на 1 квадратный метр.

Опытные застройщики советуют делать нахлёст около 150 миллиметров. Все зазоры обрамляются угловыми планками. Когда нужно подогнать профлисты вокруг окон, то нужно вырезать отверстие по размеру окна с добавлением 5-10 миллиметров.

Для того, чтобы облицевать фасад, можно использовать и горизонтальную стыковку, и вертикальную. Однако, вертикальная стыковка способствует лучшей герметизации стыков.

Стыковка профлистов на заборе

Правильная стыковка профлистов на заборе отвечает за его привлекательный вид и долговечность. Нахлёст должен равняться одной волне, а листы крепятся к рейкам.

Технология стыковки:

первый лист важно установить с соблюдением вертикали и горизонтали. Начинать можно с любого места. К первому листу крепятся следующие по горизонтальной линии;
лист профнастила прикрепляют к лагам с помощью четырёх саморезов. После того, как первый профлист зафиксирован, можно приступать к монтированию следующего;
нахлёст делается в одну волну. Саморезы вкручиваются в верхушку волны;
для того, чтобы закрыть зазоры в месте стыковки можно использовать специальные уголки.

Профлисты можно устанавливать встык, но крепление внахлёст является более надёжным и практичным.

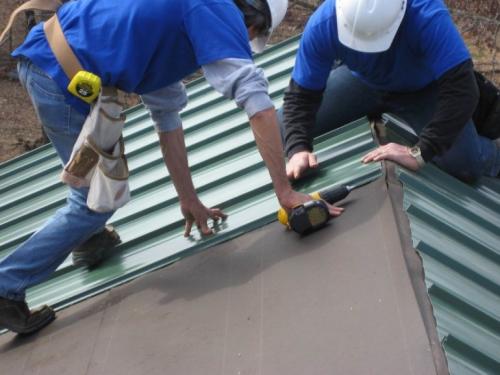

Как правильно класть профнастил М. Монтаж профнастила

Данный процесс начинается с того, что листы кровельного материала необходимо подать на крышу. Если строение одноэтажное, то сделать это можно проще простого. Для этого на края крыши укладываются две доски, которые будут касаться земли. Ставят их под наклоном.

Теперь два человека – обязательно в перчатках – укладывают лист на наклонные подмостки и продвигают его вверх. Двое сверху подхватывают его и укладывают по месту назначения. Профилированный лист достаточно легок, поэтому данная процедура несложная.

Схема укладки листов профнастила на крышу.

Класть профлист нужно правильно, то есть от свеса крыши до конька. Здесь очень важно правильно выбрать шаг обрешетки, который будет зависеть от материала. Чем толще лист, чем больше размер волны, тем шаг может быть меньше.

Для крепления профнастила используются специальные саморезы, имеющие шестигранную шляпку. Это мощное крепежное изделие, которое снабжено специальным наконечником в виде сверла. Используя его, нет необходимости делать отверстия в кровельном материале, даже в таком, как профнастил.

Он, как сверло, проходит сквозь металлический лист, не повреждая его краев. Обратите внимание, что все кровельные саморезы снабжены прокладкой из неопреновой резины, которая не подвергается износу под воздействием влаги и перепада температур.

Заключение

Это все, что можно было бы рассказать о таком процессе, как . Если подойти к монтажу грамотно и правильно, то качество выполненных работ будет на самом высоком уровне. А это говорит о том, что крыша из профнастила прослужит не один десяток лет. Да, и экономия явная, ведь все сделано своими руками.

Размышления на тему, как крепить профнастил на крыше, актуальны не только при полной замене кровли. Данный материал допускает и частичное обновление крыши дома, он отличается хорошей ремонтопригодностью и долгосрочным качеством.

Как правильно стыковать профнастил. Как стыковать профнастил — несколько простых, но важных правил

Герметичность кровельного покрытия во многом зависит от правильной укладки металлических профилированных листов. Ведь еще из школьного курса физики известно о существовании силы поверхностного натяжения. Она заставляет молекулы воды как бы «прилипать» к стенкам сосуда или поверхности, по которой вода стекает под действием силы тяжести. Поэтому самым ответственным местом крыши являются стыки между соседними листами кровельного покрытия.

Не являются исключением и крыши из профнастила. Для создания герметичной кровли очень важна правильная стыковка листов профнастила. Стыковка профнастила в обязательном порядке выполняется с нахлестами в местах соединения соседних листов. При этом нахлесты выполняются как между нижним и верхними рядами профилированного листа, так и между соседними листами профиля в одном ряду.

Стыковка листов профнастила с нахлестом

Стыковка профлиста с нахлестом предотвращает проникновение капель воды в подкровельное пространство. За счет действия силы поверхностного натяжения, часть стекающей по поверхности крыши воды затягивается под металлический лист, проникая на его внутреннюю поверхность. При этом чем меньше уклон кровли, тем больше должен быть нахлест между верхним и нижним рядом профнастила. Обычно он должен быть не меньше 200 мм.

Поскольку под действием силы тяжести поток воды стекает с крыши внутри гофр или волн профиля, между соседними листами профнастила достаточно нахлеста в одну волну. Этого достаточно для предотвращения просачивания влаги под кровельное покрытие.

Часто у специального кровельного профнастила профилируют по краю листа капиллярную канавку. В ней собирается и стекает вниз вся влага, попавшая под края листов профнастила в месте стыка.

Порядок стыковки профнастила при монтаже кровли

Монтаж кровельного покрытия из профилированного листа начинается с карнизного свеса кровли. Первым устанавливают левый нижний или правый нижний лист профнастила. Это зависит от того, с какой стороны листа выполнена капиллярная канавка.

Существует два основных способа того, как стыковать профлист при укладке его крышу здания. Первый способ применяют при монтаже профнастила с дренажной капиллярной канавкой. В этом случае сначала монтируют первый лист нижнего ряда. Затем на него укладывают первый лист верхнего ряда. После этого с нахлестом монтируют второй лист нижнего ряда и так далее.

Профилированный лист без дренажной канавки монтируют несколько по-другому. Сначала укладывают первый и второй листы нижнего ряда. После этого с нахлестом монтируют первый лист второго ряда. Затем укладывают третий лист первого ряда, потом второй лист верхнего ряда и так далее. На приведенном выше рисунке показано, как правильно стыковать профнастил без капиллярной канавки.

Как стыковать профнастил на ендовах (внутренний угол кровли)

Несколько сложнее выполнять стыковку профлиста на крышах с внутренними стыками поверхностей, которые называют ендовами. В этом случае под края профнастила, примыкающие к линии стыка с обеих сторон, укладывается согнутый внутрь металлический лист или специальная конструкция ендовы.

После закрепления краев профнастила, поверх стыка монтируется накладка ендовы. В месте примыкания накладки к кровельному покрытию обязательно выполняется герметизация стыков профлиста.

Герметизация стыков профнастила иногда выполняется и в местах горизонтальных и вертикальных нахлестов. Если для вертикальных стыков это не является необходимым условием герметичности кровли, то в местах горизонтальных нахлестов между соседними рядами при уклонах кровле меньше 12° применение кровельного герметика обязательно.

Инструкция по монтажу кровли из профнастила. Подробное устройство кровли из профнастила и монтаж покрытия на крышу своими руками по облегченной схеме

Профнастил — кровельное профилированное покрытие, выполненное из стали, оцинкованное или окрашенное.

Материалами для изготовления профнастила могут быть пурал, пластизол, полиэстер.

Внешне профнастил напоминает. Конфигурация волн материала может быть различной (прямоугольной, трапециевидной), так же как и разной высоты и длины.

В этой статье вы узнаете устройство крыши из профнастила и как правильно покрыть крышу профнастилом своими руками.

Про виды профнастила читайте.

Перед тем, как выполнять монтаж кровли, необходимо правильнос учетом требуемого запаса.

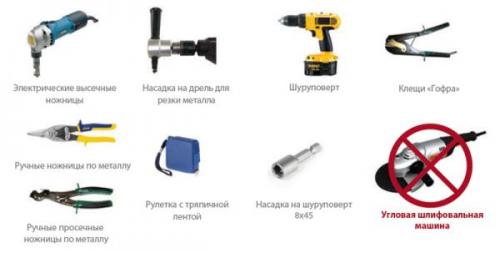

Необходимые инструменты для выполнения кровельных работ по выполнению покрытия кровли и монтажу водостока:

ножовка по металлу;
веревка;
молоток;
дрель с набором сверл и дополнительными ножами по металлу;
рулетка;
рейка;
ножницы просечные с дополнительными ножами;
электроножницы;
рычажные ножницы;
клещи для гофры;
нож для резки теплоизоляции;
заклепочные клещи;
пистолет для забивания скоб (с комплектом запасных скоб);
шаблон для выполнения шага обрешетки;
шуруповерт (комплект подходящих шурупов).

Подготовка инструмента

ОБРАТИТЕ ВНИМАНИЕ!

Использовать болгарку для нарезки листов из профнастила категорически запрещено. Болгарки способствуют прожигу полимера, а также способствуют развитию коррозии кровельного материала.

Кроме того, рекомендуется запастись перчатками, чтобы предотвратить повреждение рук об острые края материала.

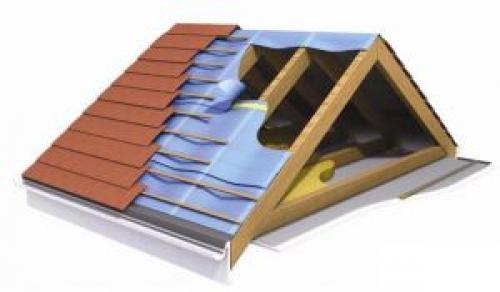

Строение и устройство кровли из профнастила

— важная составляющая любой крыши. Конструкция всего кровельного пирога представляет собой последовательно уложенные слои материалов, обязательные для обеспечения тепла, создания микроклимата (влажности и систем проветривания) во всем здании. Устройство и способ укладки кровельного пирога зависит от назначения помещения.

Для жилого помещения слои кровельного пирога укладывают в следующем порядке, начиная с внутренней отделки помещения:

обрешетка;
контробрешетка;
пространство для воздушных потоков;

При обустройстве кровельного пирога для нежилого помещения слои утеплителя и пароизоляции не укладывают . Шахты воздушных потоков и выводы дымоходов оборудуют теплоизоляционным слоем, чтобы не допустить их промерзания.

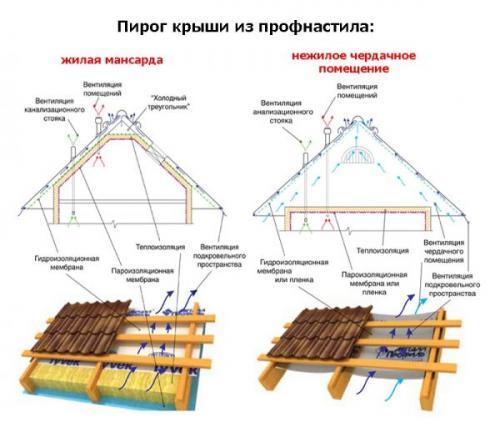

Устройство крыши из профнастила: схема

Подготовка и монтаж обрешетки

Перед тем, как устанавливать, необходимо определиться с размером шага обрешетки, вымерить длину, ширину наклонной части кровли.

Расчет шага обрешетки

Для выполнения обрешетки используют доски ( до 5 см толщиной ) при сплошной обрешетке или бруски ( имеющим сечение не меньше 5 см на 5 см ) при разряженной обрешетке. Тип обрешетки определяется в зависимости от угла наклона (ската) кровли.

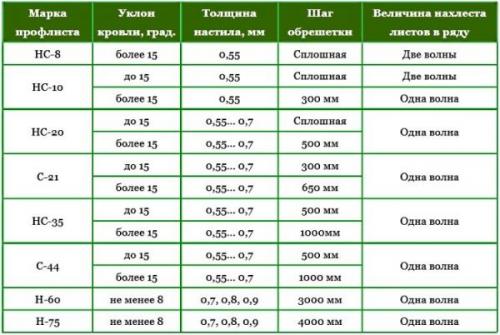

Зависимость шага обрешетки от угла кровли

Кроме того, материал должен быть хорошо просушен. Лучше выбирать дерево бука, сосны или ольхи.

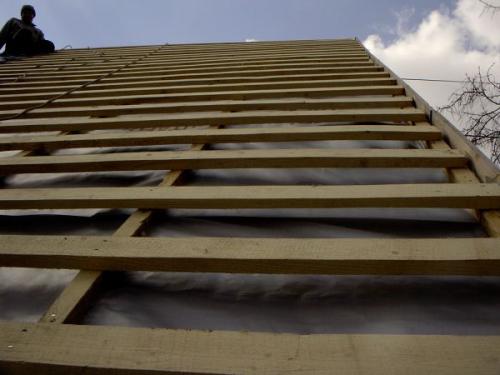

Установка обрешетки

Обрешетку устанавливают на стропила. Для выполнения ровнойгоризонтальной укладки используют веревку, которую натягивают параллельно уже уложенной доске . Вместе с веревкой используют заранее подготовленный шаблон.

Высота профиля профнастила влияет на ширину шага обрешетки : чем меньше, тем меньше шаг обрешетки.

Начинают укладку от карниза. Вначале крепят основную более толстую доску обрешетки. Затем бруски укладываются с нижней части крыши вверх с соблюдением шага, либо доски укладываются сплошным слоем.

Крепить доски предпочтительно , гвоздями или специальными скобами — пара гвоздей на доску, бруски — к каждой стропильной доске — на один гвоздь. Рекомендуется использовать крепеж в два раза длиннее толщины доски (бруса) обрешетки. Стыки брусков по длине нужно крепить скобами или специальными гвоздями. Когда основание крыши бетонное, обрешетка закрепляется дюбелями.

Монтаж обрешетки

К торцам ската крепятся защитные доски, равные высоте профиля кровельного профнастила.

ОСТОРОЖНО!

Не рекомендуется стыковать бруски соседних ярусов на стропильной доске.

Когда обрешетка выполнена, следует приступать к укладке профнастила.

Порядок закрепления листов на кровле

Листы профнастила важно крепить специальными саморезами. Еслисоставляет меньше 12° , то все стыки листов (имея наложение не менее 25 см) закрепляются герметиком.

Какой стороной стыковать профнастил. Предварительная подготовка

Перед тем, как стыковать профнастил на крыше, необходимо позаботиться о сооружении надежной системы стропильных элементов, которые смогут выдержать массу кровельного материала. Стропила и рейки обрешетки должны быть расположены так, чтобы на них приходились швы между отдельными элементами кровельного покрытия. Важно также грамотно подобрать разновидность самого металлопрофиля, поскольку от этого зависит количество расходов и эффективность будущего покрытия.

На выбор типа профнастила в большой степени влияет регион расположения дома и погодные условия. Если ожидаются существенные снеговые нагрузки, то необходим несущий тип материала с высотой швов в 2 см. При этом стыковка профлиста выполняется в волну. В регионах со снежным климатом необходимо также придавать кровле уклон не менее 20º, иначе, стыки профнастила на крыше будут непрочными, а материала потребуется намного больше.

Так как стыковать металлопрофиль необходимо с нахлестом с обеих сторон, величину таких напусков стоит учесть при расчете количества материала, чтобы его хватило для перекрытия кровли. При этом дополнительный расход металлопрофиля потребуется и для организации кровельных свесов. Так что к расчетам следует подойти очень внимательно и взвешенно.

Ширина волны кровельного покрытия в зависимости от его разновидности может существенно изменяться. Однако общее правило соединения профнастила гласит, что соседние листы стыкуются методом нахлеста на последней волне.

В горизонтальной плоскости ширина нахлеста будет зависеть от величины уклона:

на крышах с уклоном в пределах 15º стыковка профнастила выполняется с перекрытием до 20 см, без учета стыков;
если угол наклона крыши составляет до 30º, то укладку листов можно делать с нахлестом в 15 см и расстоянием на стыковку;
конструкции с уклоном более 30º можно перекрывать профнастилом, делая нахлест элементов в пределах 10 см.

Обратите внимание, что перед тем как стыковать профнастил, необходимо определиться с величиной уклона и размерами свесов кровли, исходя из выбранного типа материала. По мере увеличения высоты волны должна возрастать и крутизна скатов, чтобы под покрытием не скапливалась лишняя влага. Это значит, что, прежде всего, следует выбрать разновидность материала, и только после этого проводить расчеты.
