Организация отопления в частном 2 этажном доме. Оптимальное решение — 2 магистрали

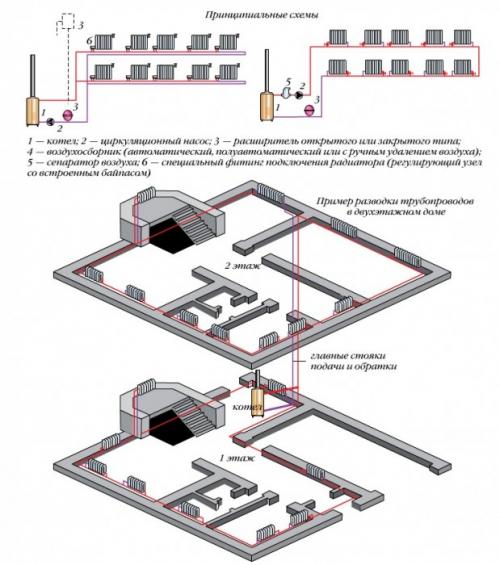

Двухтрубная система отопления двухэтажного дома хороша тем, что теплоноситель направляется к отопительным приборам по одной трубе, а возвращается — по другой. В частном домостроительстве используется 3 вида таких систем:
- тупиковая, в ней теплоноситель доходит до последней батареи и течет назад, потоки движутся навстречу друг другу;
- попутная, где подающий и обратный поток протекает в 1 направлении, а схема представляет собой замкнутое кольцо;
- коллекторная, отличающаяся индивидуальной подачей нагретой воды к каждому радиатору от распределительного коллектора.
Все двухтрубные схемы водяного отопления для 2-этажного частного дома своими руками выполнить несложно, в этом их преимущество. Если архитектура здания не слишком сложна, а площадь не превышает 300 м², то собрать сеть трубопроводов можно без предварительных расчетов. Подача от котла делается трубой 25-32 мм, ветви — 20-25 мм, а подводки — 16 мм. Подразумевается, что теплоноситель побуждается к движению насосом. Самотечное отопление двухэтажного дома, когда через все комнаты проходит две больших трубы, не понравится никому.
Тупиковая и попутная схемы схожи в монтаже, а при устройстве коллекторной системы трубопроводы придется проложить напрямую к батареям в полу. Это вариант для застройщиков, имеющих высокие требования к интерьерам помещений, поскольку на стенах комнат не будет видно труб. Его тоже можно реализовать в частном доме своими руками, хотя оборудование и материалы обойдутся дороже, чем при тупиковой схеме.
При устройстве тупиковой системы важно все радиаторы, установленные в двухэтажном доме, поровну разделить на группы, чтобы протянуть к ним ветви одинаковой длины. Принято делать так: 2 ветви на 1 этаже, еще две — на втором, подача теплоносителя наверх — прямо от котла по стояку. Попутная схема реализуется иначе: подающий трубопровод прокладывается горизонтально от первого до последнего прибора, а обратный начинается от первого и направляется к котлу, собирая остывшую воду из всех батарей. Так, по периметру дома образуется кольцо, обслуживающее все радиаторы.
Двухтрубные системы объединяются общими преимуществами:
- подачей во все отопительные приборы теплоносителя с одинаковой температурой;
- надежностью в работе;
- удобством балансировки, особенно попутной схемы;
- возможностью эффективно управлять работой отопления с помощью различной автоматики;
- простотой монтажа, выполняемого своими руками.
Как спроектировать отопление двухэтажного дома. Отопление с естественной циркуляцией
Особенностью системы отопления с естественной циркуляцией двухэтажного дома является отсутствие насоса, создающего давление в трубах. Движение воды обеспечивается законами гидравлики и термодинамики, для чего трубы устанавливают под определенным углом друг к другу на заданной высоте. Хоть эта система и обладает несколько меньшей тепловой эффективностью, она является полностью автономной, то есть не зависит от электропитания и не расходует дополнительную энергию.
Отопление с естественной циркуляцией двухэтажного дома может выполняться как по однотрубной, так и по двухтрубной схеме. Достоинства и недостатки этих видов подробно рассмотрены ниже. Вот несколько особенностей, о которых нужно помнить при организации любого вида естественной циркуляции:
- потребуются трубы большого диаметра, в противном случае движение воды будет затруднено;
- недопустимо использование расширительных баков закрытого типа — это влечет создание избыточного давления и самотеком система уже работать не будет;
- в качестве места расположения расширительного бака выбирают наивысшую точку трубопровода, в то время как котел располагают внизу, чаще всего — несколько ниже обратной магистрали.
При монтаже системы с естественной циркуляцией в двухэтажном доме неизбежен значительный перерасход материалов и снижение теплоотдачи. Подобные сложности оправданы лишь в одном случае — когда слишком велик риск перебое с электроэнергией в холодное время года.
Однотрубные системы отопления
Под однотрубной системой отопления двухэтажного дома понимается комплекс радиаторов, использующих для приема горячего теплоносителя и сброса остывшего одну и ту же магистраль. Это позволяет существенно экономить на материалах, однако влечет ряд недостатков:
- требуется повышенная мощность котла;
- температура воды в магистралях последовательно снижается от радиатора к радиатору;
- каждый следующий радиатор должен иметь больше секций, чем предыдущий (что является следствием предыдущего пункта).
Таким образом, реализация однотрубных схем имеет смысл лишь в регионах с относительно мягким климатом для отопления небольших домов.
Отопление «Ленинградка»
Как несложно догадаться, эта схема отопления была разработана в Советском Союзе и повсеместно внедрялась в небольших зданиях северной столицы. Основой «ленинградки» является одна общая магистраль, идущая по периметру помещений ниже уровня установки радиаторов. Патрубки врезаются в нее сверху, а для перенаправления потока теплоносителя под каждым радиатором выполняют сужение трубы или устанавливают регулирующий вентиль.
Возможна как естественная, так и принудительная циркуляция. В первом случае рекомендуется устанавливать не более четырех радиаторов, во втором — не более шести. Подключение семи-восьми радиаторов возможно лишь после точных инженерных расчетов, при большем количестве потребителей тепла система считается неэффективной.
Альтернативные виды однотрубного отопления
Дальнейшей эволюцией «ленинградки» можно считать системы с разрывами магистрали и подрадиаторными перетяжками, которые играют роль «узких мест», перенаправляя поток жидкости. Это позволяет упростить основную магистраль, избавившись от сужений и вентилей, а также располагать радиаторы вдали от зоны прокладки основных труб. При достаточной мощности нагнетающего насоса в циклах принудительной циркуляции возможно некоторое увеличение отапливаемых площадей.
Двухтрубная система отопления двухэтажного дома. Особенности двухтрубных систем отопления
Стоит понимать, что двухтрубная система на уровень сложнее, чем другие варианты. Во-первых, она включает в себя несколько больше материала и элементов – котел, батареи, контролирующие датчики, фитинги, насос и прочие не маловажные составляющие. Во-вторых, двухэтажные постройки имеют свои эксплуатационные особенности, которые придется учитывать в создании отопления. Без них не удастся достигнуть желаемого эффекта.
Двухтрубная схема оптимальна для домов площадью до 150 кв.м. Такой вариант подходит, как для теплоносителя в виде воды, так и для пара или газа. Принцип работы тут заключается в том, что есть две системы труб. По одной теплоноситель от коллектора идет к каждому отопительному прибору, а по второй линии возвращается обратно к теплогенератору, где «восстанавливает» свою температуру. Это позволяет сохранить нужную температуру на любом отрезке системы, вплоть до каждой батареи. При желании можно установить ручной термостат и самостоятельно контролировать климат в каждом отдельном помещении.
В отличие от однотрубной системы, двухтрубный вариант отличается низкими потерями давления. На этом фоне есть возможность установить насос с меньшей мощностью и потребление электричества. А значит, и стоить он будет на пару тысяч дешевле. Двухтрубные системы подходят не только для домов в два этажа, но и для построек повыше. Конечно, насос не является обязательным элементом, но, тем не менее, он значительно увеличивает производительность и эффективность обогрева.
Но перед тем как приступать к обустройству, стоит заняться вычислениями. Во-первых, распланировать площадь отопления. В данного типа системах присутствует коллектор, а он потребует определенного места размещения. Во-вторых, так как этажей несколько, то избежать перепадов давления не удастся. Поэтому на каждом участке идет расчет своей длины труб, хотя в целом они должны быть максимально одинаковыми по длине.
Создать отопление в доме своими руками не так сложно. Сложно правильно все рассчитать. Поэтому, если есть сомнение в правильности своих чертежей и расчетов, то лучше всего попросить перепроверить план профессионалов. Или же изначально доверить эту работу мастерам, а потом по схеме заниматься разводкой.
Система отопления ленинградка для двухэтажного дома. Что из себя представляет система отопления « ленинградка »
Во-первых , откуда пошло само название – «ленинградка»? Поговаривают — это следствие того, что подобная система была впервые применена в строительных организациях Ленинграда. Впрочем, с таким безапелляционным утверждением очень трудно согласиться – система отопления настолько проста, что просто не могла не использоваться в любых других регионах. Возможно, в городе на Неве были разработаны какие-либо технические регламенты, которые затем распространились на всю страну? Но так или иначе, в период массового городского строительства, особенно в домах барачного типа и в одно – двухэтажных зданиях социального назначения, эта система отопления стала превалирующей. Это объяснялось предельной ее простотой и максимальной экономичностью – придумать что-нибудь дешевле, наверное, попросту невозможно.
Итак, «ленинградка» — это однотрубная система отопления, в которой теплообменники расположены на одной закольцованной линии последовательно, словно «нанизанные» на нее .
Самое простое схематическое изображение «ленинградки»
Таким образом, теплоноситель по пути от котла (или от ввода центрального отопления) последовательно проходил по всем радиаторам, от начала до конца. Понятно, что постепенно он терял температуру нагрева, поэтому, в теории, радиаторы, расположенные ближе к котлу, всегда более горячие, нежели расположены дальше, в особенности – последние в линии.
Такая система может работать как при естественной циркуляции (как показано на рисунке выше), так и с созданием принудительного перемещения теплоносителя (схема ниже). На схему размещения радиаторов отопления это особо не влияет.
«Ленинградка» может быть организована и по закрытому типу
Подобная разводка радиаторов чаще всего применяется в одноэтажном строительстве – когда все батареи отопления расположены на одном уровне. При этом магистральная труба, закольцовывающая контур от котла, всегда размещена вдоль пола. Кстати, это дает возможность без особы х х лопот расположить ее скрытно, задекорировав напольным покрытием.

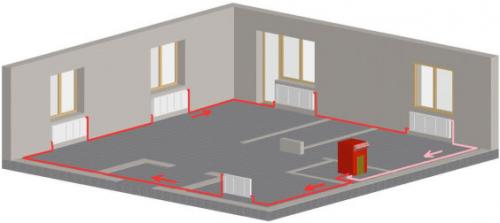

Классическое размещение «ленинградки» — контур кольцом по периметру
