Самые популярные и подходящие варианты отопительных систем с использованием воды – это с принудительной и естественной циркуляцией. Второй вариант не требует постоянного подключения к сети, практичен, так как перебои в подачи электроэнергии никак на наго не влияют. Выполняя монтаж такой системы, необходимо использовать трубы, имеющие внушительный диаметр, и устанавливать их под наклоном.

Вариант схемы отопления частного дома с естественной циркуляцией

Схема с естественным поступлением носителя тепла более приемлема для одного этажа, в двухэтажных постройках применяют метод принудительной подачи воды. Для него следует монтировать котел, бак расширительный, коллектор, прибор отопления и систему труб. Циркуляция происходит за счет работы насоса, а для нагрева используется разнообразное топливо. Может питаться и от электроэнергии для осуществления обогрева дома.

Возможная схема

Разберем, почему предпочтение отдают принудительной системе.

Естественный вариант поступления носителя тепла

Схема для двух этажей мало чем отличается от варианта с одним этажом. Она достаточно распространена и оправдывает свою популярность.

Обратите внимание ! Правильно выбрать место монтажа расширительного бака.

Расширительный бачок совсем необязательно монтировать на чердаке, однако, оставить его сверху, на втором этаже. Таким образом будет обеспечиваться сток носителя тепла. Поступая сверху в батареи, тепло будет распределяться равномерно по площади всего дома. Следует соблюдать наклон труб в 3-5 градусов для постоянного стока жидкости.

Расширительный бачок находится на втором этаже

Подающие трубы могут располагаться под потолком или подоконниками. Такая система обогрева здания имеет ряд достоинств:

• нет надобности в постоянном подключении к сети;
• работает без перебоев;
• легкость в использовании;
• нет шума в процессе эксплуатации.

Как можно скрыть большие трубы

Минусов в таком варианте намного больше, поэтому владельцы домиков в два этажа предпочитают схему отопления с принудительной циркуляцией двухэтажного дома. Недостатки естественного поступления воды по кругу:

• сложный и длительный монтаж;
• нет возможности обогревать площадь свыше 130 кв. м;
• малая производительность;
• из-за большой разницы температур между подачей и обраткой повреждается котел;
• внутренняя коррозия из-за кислорода;
• постоянная надобность отслеживать состояние труб и невозможность применять антифриз;
• затратность установки.

Самостоятельный монтаж такой отопительной системы очень сложен, поэтому владельцы построек предпочитают принудительную систему, которую можно установить самостоятельно без затрат больших усилий.

Тепловой насос для отопления дома.   В этой статье рассмотрен особенности данного способа отопления дома, критерии выбора, особенности монтажа, цены отдельных составляющих и общая стоимость реализации. проекта.

Схема отопления с принудительной циркуляцией двухэтажного дома: ее достоинства и недостатки

Монтаж такого типа отопления намного легче выполнить самостоятельно. А также такой вид обогрева имеет ряд достоинств:

• не требуется приобретать определенные трубы нужного диаметра;
• можно применить недорогие радиаторы и сэкономить деньги;
• большой срок эксплуатации узла, так как нет перепада температур;
• можно регулировать уровень тепла;
• простота монтажа.

Трубы с меньшим диаметром смотрятся намного лучше

Минусы у такой системы обогрева также присутствуют, но их значительно меньше. Во-первых, это работа от электросети, то есть при отключении подачи электроэнергии перестанет происходить обогрев дома. Во-вторых, присутствует шум от работы насоса, однако, он негромкий, поэтому практически незаметен.

Какую систему отопления выбрать для двухэтажного дома. Отопление с естественной циркуляцией

Особенностью системы отопления с естественной циркуляцией двухэтажного дома является отсутствие насоса, создающего давление в трубах. Движение воды обеспечивается законами гидравлики и термодинамики, для чего трубы устанавливают под определенным углом друг к другу на заданной высоте. Хоть эта система и обладает несколько меньшей тепловой эффективностью, она является полностью автономной, то есть не зависит от электропитания и не расходует дополнительную энергию.

Отопление с естественной циркуляцией двухэтажного дома может выполняться как по однотрубной, так и по двухтрубной схеме. Достоинства и недостатки этих видов подробно рассмотрены ниже. Вот несколько особенностей, о которых нужно помнить при организации любого вида естественной циркуляции:

• потребуются трубы большого диаметра, в противном случае движение воды будет затруднено;
• недопустимо использование расширительных баков закрытого типа — это влечет создание избыточного давления и самотеком система уже работать не будет;
• в качестве места расположения расширительного бака выбирают наивысшую точку трубопровода, в то время как котел располагают внизу, чаще всего — несколько ниже обратной магистрали.

При монтаже системы с естественной циркуляцией в двухэтажном доме неизбежен значительный перерасход материалов и снижение теплоотдачи. Подобные сложности оправданы лишь в одном случае — когда слишком велик риск перебое с электроэнергией в холодное время года.

Однотрубные системы отопления

Под однотрубной системой отопления двухэтажного дома понимается комплекс радиаторов, использующих для приема горячего теплоносителя и сброса остывшего одну и ту же магистраль. Это позволяет существенно экономить на материалах, однако влечет ряд недостатков:

• требуется повышенная мощность котла;
• температура воды в магистралях последовательно снижается от радиатора к радиатору;
• каждый следующий радиатор должен иметь больше секций, чем предыдущий (что является следствием предыдущего пункта).

Таким образом, реализация однотрубных схем имеет смысл лишь в регионах с относительно мягким климатом для отопления небольших домов.

Отопление «Ленинградка»

Как несложно догадаться, эта схема отопления была разработана в Советском Союзе и повсеместно внедрялась в небольших зданиях северной столицы. Основой «ленинградки» является одна общая магистраль, идущая по периметру помещений ниже уровня установки радиаторов. Патрубки врезаются в нее сверху, а для перенаправления потока теплоносителя под каждым радиатором выполняют сужение трубы или устанавливают регулирующий вентиль.

Возможна как естественная, так и принудительная циркуляция. В первом случае рекомендуется устанавливать не более четырех радиаторов, во втором — не более шести. Подключение семи-восьми радиаторов возможно лишь после точных инженерных расчетов, при большем количестве потребителей тепла система считается неэффективной.

Альтернативные виды однотрубного отопления

Дальнейшей эволюцией «ленинградки» можно считать системы с разрывами магистрали и подрадиаторными перетяжками, которые играют роль «узких мест», перенаправляя поток жидкости. Это позволяет упростить основную магистраль, избавившись от сужений и вентилей, а также располагать радиаторы вдали от зоны прокладки основных труб. При достаточной мощности нагнетающего насоса в циклах принудительной циркуляции возможно некоторое увеличение отапливаемых площадей.

Источник: https://dom-na-vodah.ru/novosti/otoplenie-v-chastnom-dvuhetazhnom-dome-svoimi-rukami-shema-odnotrubnaya-sistema

Типовой проект отопления двухэтажного дома. Проект отопления двухэтажного дома

Грамотное проектирование эффективной системы отопления начинается с определения желаемого температурного режима для каждого помещения загородного дома.

Наиболее комфортные условия (22 – 24 градуса) поддерживают:

• в детских и комнатах пожилых людей;
• в ванной комнате и туалете;
• в сауне, спортзале или бассейне.

Для следующей группы помещений нормами установлена температура от 21 градуса:

• спальни и комнаты для гостей;
• комнаты обслуживающего персонала;
• помещения, сдаваемые внаем.

В жилой зоне минимально допустимая температура составляет 18°С:

• гостиная;
• рабочий кабинет;
• столовая.

В кухне, домашней мастерской или зимнем саду обычно устанавливаются дополнительные средства обогрева, стационарная же система отопления рассчитывается на 15 – 16 градусов.

В проходной зоне, куда входят прихожая, гараж или лестничная клетка, минимальная температура составляет 12 градусов.

Типовая схема отопления и водоснабжения коттеджа

Далее выполняют расчет теплопотерь, в котором помимо указанных температур учитывают:

• Термическое сопротивление материалов, из которых сделаны ограждающие конструкции.
• Средняя температура самого холодного месяца в регионе строительства, а также за весь отопительный сезон.
• Коэффициент сезонной работы котла (для средней полосы – 0,5, севернее – 0,7, южнее – 0,3).

Величина теплопотерь через ограждающую конструкцию рассчитывается по формуле:

W= A * dT * (1/R * S),

где

• W – мощность тепловых потерь;
• А – площадь поверхности ограждающей конструкции;
• dT – разница между внутренней и наружной температурами;
• R – термическое сопротивление материала (при расчете многослойной конструкции данные параметры для каждого слоя необходимо суммировать);
• S – толщина слоя материала.

По вычисленным теплопотерям подбирают радиаторы в каждое помещение (их теплоотдача должна компенсировать утечки тепла с запасом в 20%) и теплогенератор.

Расчет отопления двухэтажного дома.

Каким возможно отопление в 2-этажном доме? Как развести теплоноситель, какие конкретно отопительные устройства применять? Как посчитать тепловую мощность котла, и какой котел стоит предпочесть? Статья не претендует на истину в последней инстанции: она только изложит точку зрения автора на эти неприятности.

Расчеты

Как рассчитывается схема водяного отопления частного 2-этажного дома?

• В качестве базового значения тепловой мощности берутся 60 ватт тепла на кубометр объема.
• На каждое окно во внешней стенке добавляется 100 ватт тепла, на каждую дверь - 200.
• В зависимости от климатической территории выбирается региональный коэффициент:

Так, отопление 2-этажного дома с площадью этажа 70 метров, высотой потолков 3 метра, 8 дверьми и 3 окнами, расположенного в Севастополе, возможно вычислить так:

1. Количество помещения равен (70*3)*2=420 м3.
2. Базовая тепловая мощность равна 420*60=25200 ватт.
3. Окна и двери внесут свои коррективы: 25200+(8*100)+(3*200)=26600 ватт.
4. Теплый климат Крыма уменьшит требования к мощности: 26600*0,7=18620 ватт.

Подобно рассчитывается мощность радиаторов для отдельных помещений.

Нюанс: не забудьте про площадь помещений без отопительных устройств. В случае если прихожая прогревается за счет батарей в смежной помещении, эта батарея обязана подбираться по общему объему обоих помещений.

Как пересчитать киловатты в количество секций батареи? Достаточно поделить расчетную мощность прибора на мощность одной секции, которая постоянно указывается в сопроводительной документации. В ее отсутствие возможно ориентироваться на следующие значения:

Разводка

Какой должна быть схема отопления 2 х этажного дома - подключения и разводки теплоносителя отопительных устройств?Вот два наиболее несложных и доступных решения.

Стоячная с верхним розливом

Теплоноситель поднимается от котла в розлив подачи, расположенный на чердаке, и возвращается в обратный трубопровод через стояки с отопительными устройствами. Схема привлекательна, среди другого, тем, что разрешает организовать отопление 2х этажного дома с естественной циркуляцией: при площади этажа до 50 м2 она будет стабильно работать без циркуляционного насоса.

Двойная ленинградка

Еще легче и отказоустойчивее ленинградка, либо система барачного типа. В общем случае она является кольцом между подающим и обратным патрубками котла, параллельно которому подключаются радиаторы системы отопления.

Применительно к нашей ситуации схема отопления 2-этажного дома будет включать два кольца. Три лишних метра протяженности розлива на втором этаже не поменяют температуры радиаторов сколь-нибудь значительно; но, при жажде возможно озадачиться балансировкой колец, установив размыкающий нижнее кольцо дроссель.

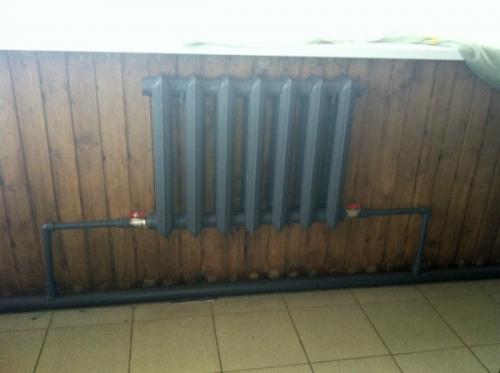

Подключение радиаторов

Радиаторы маленькой длины (до 6-7 секций) подключаются в полной мере традиционно - обе подводки находятся с одной стороны.

А вот при большей длине употребляется одна из двух других схем:

• Диагональная - в то время, когда подача и обратка подведены справа и слева, к нижней и верхней резьбам.
• Снизу вниз - в то время, когда для подключения употребляются две нижние резьбы.

И в том и другом случае эргономичнее применять не проходные пробки, а американки - быстроразъемные соединения с накидной гайкой.

Материалы

Из чего лучше своими руками сооружать отопление? Давайте пройдемся по главным ее элементам.

Котел

В случае если ваш дом газифицирован, лучший вариант с позиций затрат на отопление - газовый котел. Нужно - конденсационный: применение полной теплоты сгорания газа (включая энергию, которая отбирается у продуктов сгорания при их конденсации) увеличивает его КПД на 9-11%.

Безопасность

В закрытой системе за нее отвечает так называемая несколько безопасности - непроизвольный воздухоотводчик, манометр и предохранительный клапан. Кроме них, контур комплектуется расширительным баком, компенсирующим повышение объема теплоносителя при расширении. Его количество берется приблизительно равным 1/10 от общего количества теплоносителя.

Полезно: количество теплоносителя в сбалансированной системе в большинстве случаев принимается равным 15 литрам на 1 КВт-час мощности котла.

В открытой системе (значительно чаще открытой делается самотечная система отопления 2х этажного дома) функции всех вышеперечисленных приспособлений возлагаются на открытый расширительный бак. Он монтируется под потолком второго этажа либо на чердаке. Розливы прокладываются с постоянным уклоном, так, дабы воздушное пространство из них вытеснялся теплоносителем в бак.

Отопительные устройства

В случае если вами употребляется схема отопления 2х этажного дома с твердотопливным котлом, предпочтительны чугунные секционные радиаторы либо регистры. Их большая масса и громадный внутренний количество означают, что по окончании прогорания горючего контур будет остывать достаточно медлительно.

Во всех других случаях оптимальный выбор - алюминиевые секционные радиаторы.

С чем связана инструкция?

• Они владеют прекрасной теплоотдачей.
• Их внешний вид впишется в самый изысканный дизайн жилой помещения.

Схема отопления двухэтажного дома с настенным газовым котлом. Однотрубная система

Самой простой является схема однотрубной системы отопления двухэтажного дома. Также она называется «Ленинградкой». Такую схему отопления двухэтажного частного дома своими руками можно провести без особых сложностей. Отличается экономичностью, функционируя на газовом или электрическом котле, при помощи кирпичной печи, отапливаемой торфяными брикетами, дровами, углем. Выбирая «Ленинградку», можно сэкономить на средствах, так как труб, необходимых для установки обогрева помещения, потребуется в 2 раза меньше, если сравнивать с двухтрубной системой. Характеризуется ещё такими положительными моментами:

малой трудоёмкостью при выполнении монтажа и его «бюджетностью»;
• простотой ремонта;
• не нарушает концепцию интерьера в доме (при небольшом количестве труб);
• возможностью изготовления контура «тёплый пол» (при выполнении определённых требований).

Однотрубный контур можно «спрятать» под пол или развести над ним. При установке трубы можно располагать в горизонтальном положении и в вертикальном.

Однако такая самотёчная система отопления может применяться только в одноэтажной постройке. В двухэтажном доме схема однотрубной системы отопления сможет функционировать только при наличии циркуляционного насоса.

Существуют ещё недостатки:

• невозможность изготовления «тёплого пола» при горизонтальном контуре;
• требует выполнения сварочных работ и необходимой проверки соединений;
• неравномерность теплоотдачи от батарей, находящихся в разных комнатах.

Схема однотрубной системы представляет собой трубу с подключением к ней всех радиаторов отопления. Нагретая котлом вода распространяется по всем батареям поочерёдно, в каждой отдавая определённое количество тепла. Следовательно, ближайшая к котлу будет горячая, а последняя — чуть тёплая.

Двухтрубная система отопления двухэтажного дома. Устройство

Все схемы двухтрубной системы отопления двухэтажного дома имеют одну общую черту: у них есть отдельные розливы подачи и обратки. Розливы соединяются между собой перемычками с установленными в их разрыв отопительными приборами.

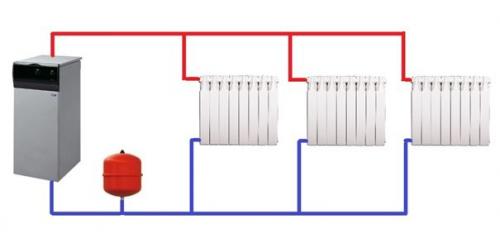

Простейшая двухтрубная схема для одноэтажного дома.

Верхний и нижний розливы

В зависимости от расположения розлива подачи выделяют схемы с нижним и верхнем розливами.

• В первом случае и подающая, и обратная нитки контура расположены в подвале и соединяются парными стояками. Те, в свою очередь, соединяются между собой перемычками, расположенными в комнатах верхнего этажа или на чердаке;

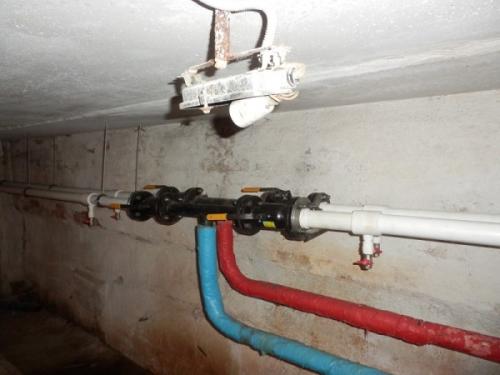

Нижний розлив: подача и обратка проходят по подвалу и соединяются парными стояками.

Выносить перемычки на холодный чердак — не очень хорошая идея. При остановке контура в холода вода зависает в стояках, и трубы на чердаке оказываются прихваченными льдом уже через час после отключения отопления.

• Во втором случае подача разведена по чердаку, а обратка — по подвалу. Такая схема сильно упрощает сброс и запуск системы: при сбросе достаточно открыть сбросник на расширительном баке, расположенном в верхней точке розлива подачи, и вся зависшая в трубах вода сольется вниз; при запуске воздух стравливается не на каждой перемычке между стояками , а только на пресловутом сброснике в расширительном бачке.

Для запуска контура достаточно стравить воздух через кран на расширительном бачке.

На мой взгляд, именно верхний розлив наиболее удобен в плане эксплуатации . В домах с верхним расположением подачи на моей памяти ни разу не было серьезных аварий, связанных с разморозкой отопления, в то время как в домах с нижним розливом радиаторы и подводки в подъездах приходилось отогревать каждую зиму.

Схемы разводки отопления при верхнем розливе.

Гравитационная и принудительная

Двухтрубная система отопления в двухэтажном частном доме может быть реализована с принудительным побуждением циркуляции теплоносителя (для этого используется циркуляционный насос) или с естественной циркуляцией, за счет разницы в плотности горячего и холодного теплоносителя.

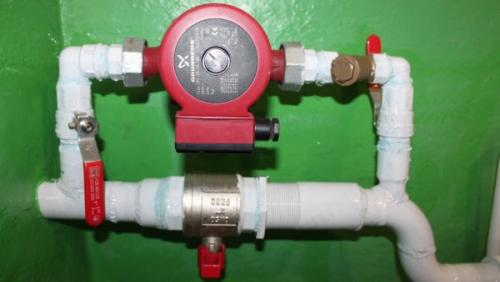

Циркуляционный насос обеспечивает принудительное движение воды или антифриза в контуре.

Схемы с принудительной циркуляцией выгодны тем, что:

• Обеспечивают большую скорость движения теплоносителя и, соответственно, более равномерный и быстрый нагрев радиаторов;
• Позволяют обойтись меньшим диаметром розливов.

Главный их недостаток — энергозависимость : насосу требуется круглосуточное питание. Если проблему кратковременных отключений света можно решить, установив источник бесперебойного питания, то отключение электричества длиной в несколько суток оставит ваш дом без тепла.

Системы с естественной циркуляцией полностью энергонезависимы.

Как устроена такая отопительная система?

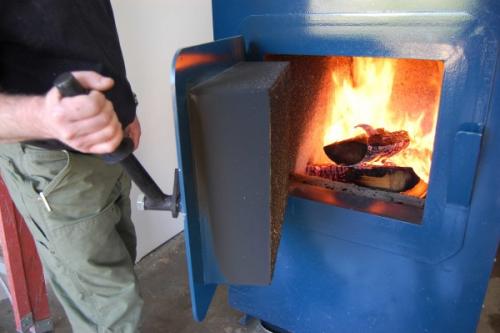

• Котел (как правило, твердотопливный) опускается максимально низко — в подвал или приямок. Радиаторы монтируются выше теплообменника котла. Перепад высоты между ними, собственно, и будет обеспечивать циркуляцию;

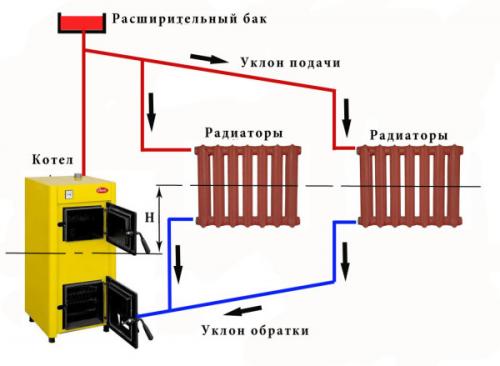

Высота H примерно равна гидравлическому напору в контуре.

• Сразу после котла монтируется разгонный патрубок — вертикальный участок розлива, поднимающийся под потолок второго этажа или на чердак. Через него нагретая в котле вода поднимается в верхнюю точку контура, откуда движется по розливам самотеком, за счет собственной тяжести. Отсюда, кстати, и название такой системы — «гравитационная».
• Сразу после разгонного патрубка монтируется открытый расширительный бак, выполняющий заодно функцию предохранительного клапана и заливной воронки для заполнения контура водой. Если теплоноситель закипит, пар покинет розлив через крышку бака. Через нее же всегда можно долить воду взамен сброшенной или испарившейся;

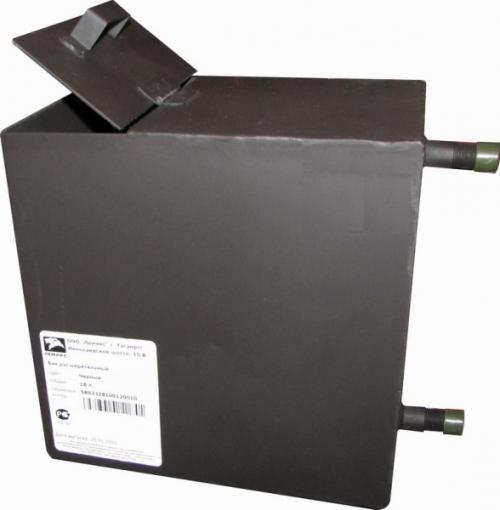

Открытый расширительный бак.

• Оба розлива — подача и обратка — монтируются с небольшим постоянным уклоном по ходу движения теплоносителя;
• Внутренний диаметр розливов делается максимально большим (не менее ДУ32, чаще ДУ40 — ДУ50). Большой диаметр компенсирует минимальный гидравлический напор, создаваемый перепадом температур.

Гидравлическое сопротивление падает с увеличением внутреннего сечения трубы. Чем толще розливы и подводки, тем быстрее циркулирует в них вода.

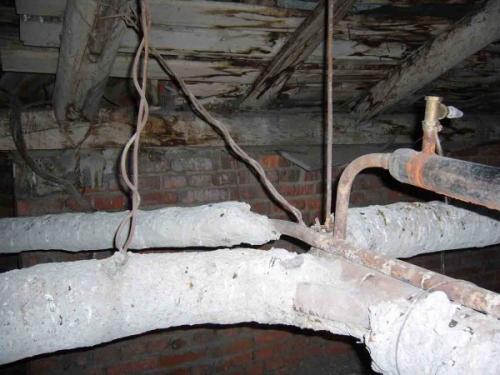

Розлив в гравитационной системе. Обратите внимание на его диаметр: здесь использована стальная труба ДУ40.

Как это работает ?

1. Нагретая котлом горячая вода благодаря уменьшившейся плотности вытесняется в верхнюю точку контура более холодными и плотными массами теплоносителя;
2. Оттуда она продолжает двигаться по проложенному с уклоном розливу, постепенно отдавая тепло воздуху в комнатах через отопительные приборы;
3. Отдавший тепло теплоноситель возвращается к котлу и вовлекается в повторный цикл циркуляции.

Очевидные недостатки гравитационной системы отопления — большая инерционность, значительные перепад температур между первыми и последними по ходу движения воды батареями и большие расходы на монтаж розливов.
