Как сделать крышу из металлочерепицы. Виды металлочерепицы

Как сделать крышу из металлочерепицы. Виды металлочерепицы

Металлочерепица формуется из листового металла толщиной 0,35-0,7 мм, на который наносят защитные и декоративные составы. Получается многослойный пирог. Основа этого строительного материала — чаще всего стальная, но есть варианты из меди и алюминия. Так как алюминий и медь намного дороже стали, то и изделия из них имеют высокую цену. По этой причине медная или алюминиевая металлочерепицы практически не встречается, но при желании ее могут доставить под заказ.

Есть в продаже как металлочерепица импортного производства, так и отечественного. Европейский вариант идет строго из стали 0,5 мм толщины — это прописано в стандарте. В нашем ГОСТе допускается от 0,45 до 0,5 мм.

Состав металлочерепицы

Кроме разных материалов основы, наносится разное защитное покрытие. В первую очередь есть два типа защиты стали от окисления — цинковое и алюмоцинковое. Второй вариант появился не так давно, но именно он дает более качественную защиту, хоть и стоит такая обработка немного дороже.

Больше разных составов есть для финишного покрытия, то, которое наряду с защитой от атмосферных воздействий придает материалу тот или другой цвет.

Типы защитно-декоративных внешних покрытий

Внешнее покрытие металлочерепицы выполняет одновременно две функции. Оно защищает металл основы от коррозии, и придает материалу привлекательный вид. Есть следующие типы этого покрытия:

1. Самая распространенная кровля из металлочерепицы имеет глянцевое полиэстеровое (PE) напыление — около 70% от общего количества крыш, покрыты этим видом материала. Все потому, что имеет он среднюю цену и неплохие характеристики. Толщина слоя 25-30 мкм, срок службы 5-10 лет. Это покрытие стойкое к ультрафиолету и коррозии, но легко повреждается механически — царапины появляются даже при сходе большого количества снега. Потому полиэстеровую металлочерепицу не рекомендуют использовать в регионах с обильными снегопадами. В других областях для предотвращения массового схода снега желательно установить систему снегозадержания. Если будете крыть крышу таким материалом,  надо быть осторожным при монтаже.

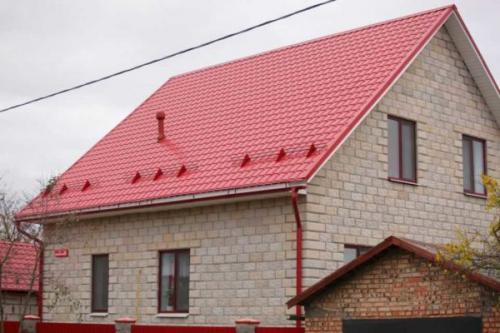

   Крыша из металлочерепицы с покрытием из полиэcтера (PE)

2. Матовый полиэстер (MPE) получают при добавлении тефлона. В результате пленка получается более прочной — срок службы 10-15 лет, может использоваться и в снежных регионах. Наносится этот состав толщиной не менее 35 мкм. Недостаток черепицы покрытием из матового полиэстера — меньшая гамма цветов (около 20 оттенков по сравнению с 40 глянцевого).



   Матовый полиэстер не дает бликов и служит дольше

3. Пластизол (PVC) — состав на основе ПВХ. Имеет красивую структурную поверхность, наносится слоем в 200 мкм, благодаря чему покрытие получается устойчивым к повреждениям. Недостаток -невысокая стойкость к ультрафиолету, что значительно сужает диапазон использования. К тому же в некоторых странах из-за наличия в составе поливинилхлорида данное покрытие запрещено.

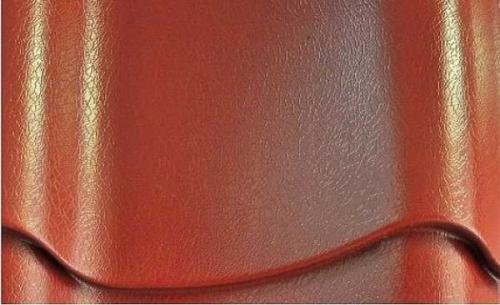

   Покрытие из пластизола имеет интересную структуру

4. Пурал — покрытие на основе полиуретана с добавками полимеров. Бывает в глянцевом (PUR) и матовом (MatPUR) исполнении. Толщина слоя — 50 мкм, срок службы — до 30 лет. Это — один из самых лучших вариантов: стойкий к механическим повреждениям (хуже чем у палстизола, но лучше чем у всех остальных), хорошо переносит ультрафиолет и агрессивные среды, может использоваться для устройства крыш на морском побережье.



   Пурал — одно из самых прочных покрытий

5. Полидифторид (PVF или PVDF) — состав на основе поливинилфторида с добавлением акрила (20%). Основной плюс — высокая эластичность покрытия, благодаря чему при небольшой толщине (30 мкм) пленка очень прочная к механическим повреждениям. Другие плюсы — широкая цветовая гамма, стойкость к выцветанию, длительный срок службы — до 30 лет. Недостаток — самая высокая цена.



Устройство кровли из металлочерепицы технологическая карта. Технологическая карта на устройство кровли из металлочерепицы

Область применения

Технологическая карта разработана на устройство кровли из металлочерепицы МП «Монтеррей» ПК «Металл Профиль» в соответствии с , инструкцией по монтажу металлической кровли МП «Монтеррей» ПК «Металл Профиль» и другими нормативными документами, действующими на территории РБ.

Металлочерепица представляет собой стальные профилированные листы с продольными волнами и поперечными гофрами, конфигурация которых воспроизводит внешний вид традиционной черепицы.

Листы выдерживают воздействие различных погодных условий и загрязненной промышленной атмосферы.

Листы металлочерепицы поставляют в комплекте с другими элементами, применяемыми при устройстве кровель: планками фронтонов, элементами карнизов, снегозадержателями, коньковыми элементами и др.

Профилированные плиты типа «Монтеррей» изготавливаются толщиной 0,5 мм, полезная ширина 1100 мм, максимальная длина 7 м, шаг поперечного рисунка 350 мм. Цвет - по проекту. Применяются для покрытия крыш самых различных зданий.

Кровельные плиты ПК «Металл Профиль»поставляют различными размерами. За длину плиты принимается длина ската плюс карниз (плита всегда закрепляется к основанию так, чтобы нижний край ее на 40 мм выступал далее от карниза; на гребне остается щель).

Чтобы убедится в прямоте каркаса, следует замерить его диагонали.

Поперечный рисунок профиля у всех кровельных плит должен совпасть. При необходимости установки на скате плит разной длины, их длины должны отличаться на полный шаг профиля или кратный ему или кратный ему размер. Для плит типа МП «Монтеррей» - 350 мм.

Кровельные плиты с защитным покрытием можно складировать на ровном месте и хранить в заводской упаковке в течение одного месяца, подложив под пакет брусья высотой порядка 20 см с интервалом в 0,5 м. для более продолжительного хранения плиты следует переложить рейками. Запрещается хранить плиты на улице в непроветриваемых штабелях.

Плиты рекомендуется переносить, подняв их на ребро. Надо быть осторожными, чтобы не порезать руки об острые края.

Плиты перевозят на строительные площадки автотранспортом, оборудованном специальными крепежными и опорными устройствами, исключающими смещение.

Организация и технология производства работ

Таблица 4.24 - Ведомость объемов работ

7	Е12-54-1	Установка водосточных труб для кровлииз металлочерепицы	м	140

При выполнении работ из металлочерепицы используются звенья рабочих в составе:

кровельщик 5 разряда - 1 человек;

кровельщик 4 разряда - 1 человек;

кровельщик 3 разряда - 1 человек;

такелажники 2 разряда - 2 человека (Т1, Т2).

Работу по устройству обрешетки выполняет звено:

плотник 4 разряда - 1 человек;

плотник 3 разряда - 1 человек.

такелажники 2 разряда - 2 человека;

крановщик 5 разряда - 1 человек;

Выполнение работ по устройству кровли из металлочерепицы можно производить в две смены со строгим соблюдением технологии выполнения начатых работ.

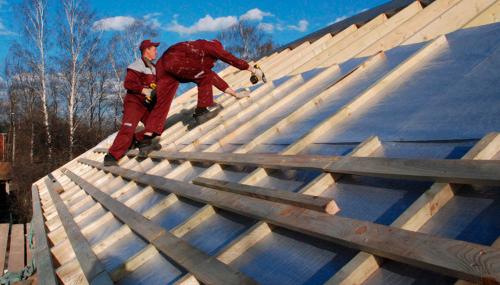

1. Монтаж обрешетки:

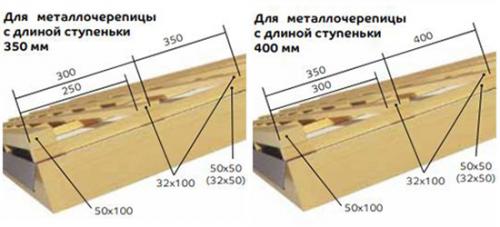

Для обрешетки используются бруски50?50 мм, которые крепят с шагом 300 мм.

Карнизная доска должна быть толще других на 10-15 мм.

Доски обрешетки к стропилам закрепляют двумя оцинкованными гвоздями.

При укладке основания кровли в качестве подкладки рекомендуется использовать материал с гидроизоляционными свойствами. Гидроизоляция должна предотвратить попадание конденсата с тыльной стороны кровельной плиты на тепловую изоляцию.

Торцевая доска должна быть выше обрешетки на высоту профиля кровельной плиты у МП «Монтеррей» - 40 мм.

Для надежного крепления коньковой планки, под нее с обеих сторон прибиваются деревянные рейки. Карнизная планка устанавливается до крепления кровельных плит, нахлест 100 мм, планку крепят самонарезающими шурупами 4,9?27 мм.

2. Монтаж покрытия кровли из металлочерепицы:

Монтаж кровельных плит следует начинать с торца двускатной крыши или от самой высокой точки ската по обе стороны шатровой крыши.

Водосточная канавка должна закрываться соседней плитой. У плит типа МП «Монтеррей» канавка расположена на волне левого края.

Монтаж можно начинать как с левого, так и с правого торца здания. Начав монтаж с левого торца здания, следующую плиту устанавливают под последнюю волну предыдущей волны. Такой прием облегчает укладку. Нижний край плиты устанавливается с выступом от карниза на 40 мм.

Крыша из металлочерепицы плюсы и минусы. Что такое металлочерепица?

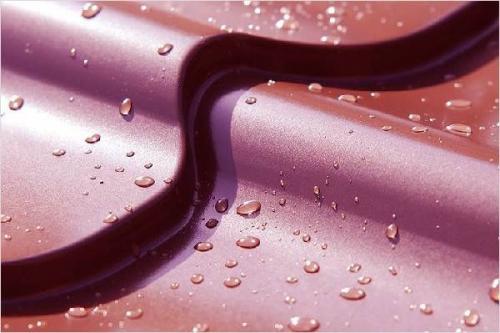

Кровельный материал представляет собой листы стали толщиной в половину миллиметра. Металл профилируется холодным методом. Сталь деформируется без нагрева. Рельеф придается прокатными станками. В итоге получается объем, как у глиняной черепицы.

Металлочерепица кровельный материал

Сталь подвержена коррозии, то есть саморазрушению. Его итогом становится ржавчина. Разрушается металл под действием окружающей среды, в частности, паров воды. Они всегда присутствуют в воздухе. Поэтому производители исключают контакт стали с атмосферой, покрывая черепицу:

• цинком, не взаимодействующим с окружающей средой
• грунтовкой, в которую добавляют окрашивающий пигмент
• полимерной пленкой, придающей черепице блеск и защищающей от выцветания

Меж грунтовкой и оцинковкой есть слой пассивизации. Это окислый налет на металле. Подобно патине, он прикрывает нижние слои стали, не пропуская к ним воздух, влагу. Проще говоря, окислы пассивируют металл. Используют также сульфатные и фосфатные составы.

Иногда пассивизацию заменяют на насыщение поверхности металла кислородом. Попадая в поверхностные поры стали, он наращивает валентность ее атомов. Их реакционный потенциал при этом уменьшается. Пассивируют листы стали в концентрированной серной и азотной кислотах. Это сильные окислители. Слабые используются лишь для обработки титана и магния.

Полимерную пленку можно заменить на пласитизол или пурал. Первый исключает прогибание листов, облегчает их резку. По фактуре пластизол гладкий. Пурал бывает матовым. Материал отлично защищает от ультрафиолета, влаги, усиливает стойкость крыши под снежными массами.

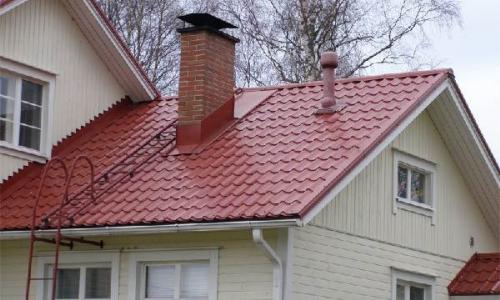

Дом с кровлей из металлочерепицы

Заменяют пленку и на гранулят. Это измельченная горная порода. Обычно используют гранит, базальт или кварцевую смесь. Их, подобно, полимеру, не поцарапаешь. Камень тверд и делает черепицу похожей на классическую. Глина ведь — тоже горная порода.

Камень, в отличие от металла, глушит звуки, к примеру, дробь капель дождя. При этом блестеть черепица с посыпкой всегда может как после дождя. Эффект достигается за счет акриловой заливки каменной крошки. Глазурь прозрачная, наносится в основном для отталкивания пыли, грязи.

Каменные гранулы на черепице бывают разных цветов, размеров. Это позволяет создать особую фактуру материала, добавляет ему эстетики. Однако, посыпка добавляет кровельному покрытию и вес. Масса квадратного метра достигает 7-ми килограммов.

Источник: https://interer-i-dekor.ru-land.com/stati/holodnaya-krovlya-iz-metallocherepicy-ustroystvo-neuteplennoy-krovli-iz-metallocherepicy

Монтаж металлочерепицы пошаговая инструкция. Как правильно монтировать металлочерепицу?

Металлочерепица пользуется всё большим спросом. Этот материал соответствует практически всем запросам потребителей. Она эстетична, долговечна; с её помощью можно облицевать кровлю в любом стиле — многообразие профилей и оттенков позволяет реализовать любые дизайнерские решения. Металлочерепица устойчива к разрушительному воздействию влаги и ультрафиолета, её используют в любых климатических условиях. Лёгкий монтаж — дополнительное преимущество материала; установка металлочерепицы не займёт много времени. В статье мы рассмотрим, как правильно уложить металлочерепицу.

Этап 1. Выбор инструмента для монтажа (укладки) металлочерепицы

Первое, что надо знать, ― какой инструмент понадобится для правильного монтажа металлочерепицы.

Шуруповёрт ― пригодится, чтобы вкручивать саморезы. Внимание: выбирайте шуруповёрт мощностью не больше 1800 оборотов в минуту, иначе вы рискуете «перетянуть» саморезы, деформировать металлочерепицу и EPDM-уплотнитель. Просечные ножницы ― нужны для резки металла. С их помощью можно ровно разрезать листы металлочерепицы. Полимерный и цинковый слои не будут повреждены.
Внимание: использовать для резки металла болгарку категорически запрещено! Она выжигает полимерное и цинковое покрытие. Металлическая основа без защиты от коррозии будет стремительно ржаветь. Специальная насадка на дрель ― «сверчок» . Она тоже пригодится для резки кровельного материала. Нож , чтобы резать утеплитель. Скобозабивной пистолет. Нужен, чтобы фиксировать паро- и гидроизоляцию на стропилах.

Этап 2. Выбор сопутствующей продукции для правильной установки металлочерепицы

Не забывайте о сопутствующих товарах для монтажных работ.

Кровельные саморезы ― крепёжные элементы, оснащённые шайбой с EPDM-прокладкой и изготовленные из стали с цинковым покрытием. Герметизирующие материалы нужны, чтобы изолировать от влаги наиболее уязвимые места ― стыки и примыкания элементов кровли. Могут выпускаться в форме лент либо в жидком виде. Ремонтная эмаль-аэрозоль. Пригодится, если нужно восстановить полимерное покрытие (если его повредили в ходе монтажа или перевозки материала). Двусторонняя соединительная лента. Её используют, чтобы герметично проклеивать стыки паро- и гидроизоляционных полотен. В противном случае паро- и гидроизоляция не сможет выполнять свои функции ― она будет пропускать влагу.

Этап 3. Установка теплоизоляции

Тема статьи ― особенности монтажа металлочерепицы, поэтому не будем заострять внимание на монтаже стропильной системы. Предположим, что она готова и пора монтировать «кровельный пирог».

Начать можно с установки теплоизоляции. По статистике, через кровлю уходит примерно 25% тепла. Иначе говоря, если кровля не утеплена, вы отапливаете улицу. Чтобы избежать этого, установите теплоизоляцию.

Кровлю можно сделать «тёплой» или «холодной». У «тёплой» кровли утепляют скаты, у «холодной» ― пол чердака. Мы рассматриваем особенности монтажа металлочерепицы на примере «тёплой» кровли ― она сложнее устроена.

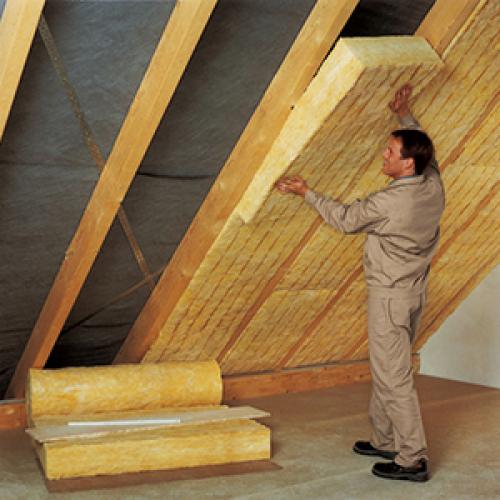

Плиты или маты теплоизоляции монтируют враспор между стропил.

Этап 4. Защита утеплителя от влаги

Чтобы теплоизоляция исправно выполняла свои функции, она должна быть сухой. Намокание всего на 5% вдвое снизит эксплуатационные свойства утеплителя.

Для защиты теплоизоляции от влаги потребуются паро- и гидроизоляционные плёнки и мембраны.

Пароизоляция

Защищает теплоизоляцию от испарений со стороны жилого помещения.

Последовательность укладки

Пароизоляцию монтируют по горизонтали ската кровли, начиная снизу.

Фиксация

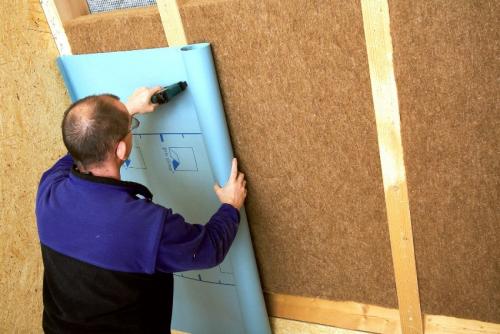

Чтобы зафиксировать пароизоляцию, её прикрепляют к нижней грани стропил с помощью скобозабивного пистолета.

Гидроизоляция

Обеспечивает защиту теплоизоляции от конденсата. Представлена в виде:

• мембран (их монтируют без провиса, вплотную на теплоизоляцию);
• плёнок (при монтаже оставляют провис 20 мм).

Последовательность укладки

Гидроизоляцию монтируют с внешней стороны утеплителя, по верхней грани стропил.

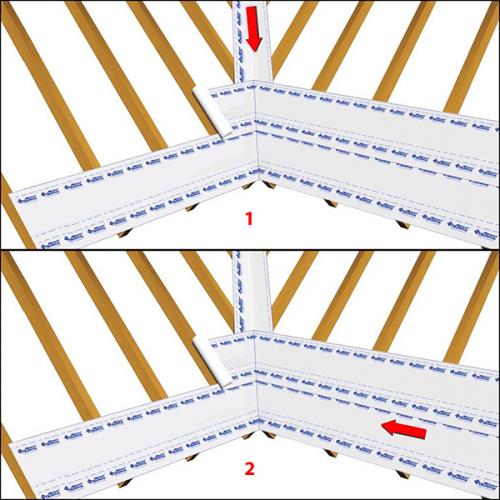

Монтаж гидроизоляции начинают с ендовы (если она есть) ― внутреннего угла, который образуется на стыке скатов. Этот элемент кровли требует тщательной герметизации, поскольку он часто контактирует с осадками.

Рулон гидроизоляции раскатывают от конька к карнизу. Материал должен полностью закрыть область ендовы.

Когда ендова гидроизолирована, переходят к скатам. Как и в случае с пароизоляцией, рулон раскатывают в горизонтальном направлении. Сначала ― вдоль карниза, затем ― выше (и так ― до конька).

Фиксация

Чтобы зафиксировать полотна гидроизоляции, следует смонтировать контробрешётку из деревянных реек 50х50 либо 32х50 мм.

Внимание: не забывайте о проклейке стыков полотен гидро- и пароизоляции с помощью двусторонней соединительной ленты!

Этап 5. Кровля из металлочерепицы: как установить шаговую обрешётку

Шаговая обрешётка выполняет следующие функции:

• усиливает конструкцию скатов;
• является основой, на которую крепят кровельный материал;
• равномерно распределяет нагрузку на стропильную систему.

Монтаж обрешётки подробно описан в статье ….

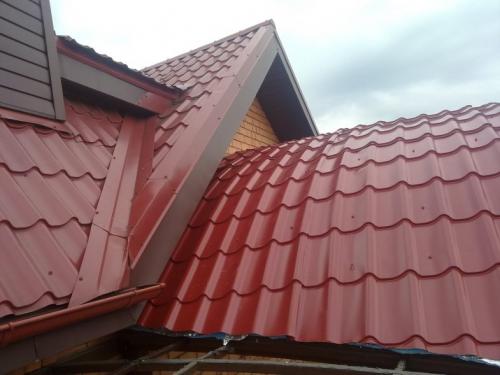

Крыша из металлочерепицы пошаговая инструкция. Крыша из металлочерепицы: устройство кровли, фото, монтаж, технология конструкции + схема установки своими руками

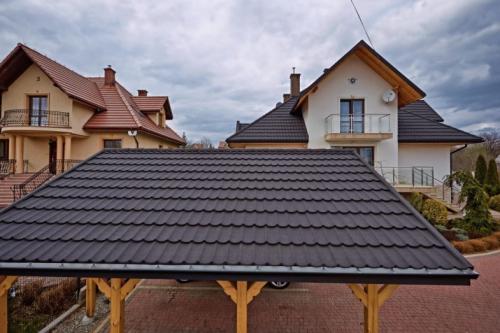

Владельцы домов часто заглядываются на фото крыши из черепицы и на реальные постройки с таким покрытием. И этому есть оправдания, ведь выбрать кровельный материал для крыши бывает трудно по нескольким причинам, а именно:

• хочется, чтобы крыша была красивой;
• материал должен быть долговечным и надежным;
• стоимость крыши обошлась бы недорого.

Ко всем этим требованиям потребителей подходит такой материал, как металлочерепица. Еще одним плюсом такой крыши является простой монтаж, с которым может справиться человек, не имеющий навыков в кровельных работах.

Металлочерепица — это лист металла толщиной до семи миллиметров, на котором нанесены составы для защиты и декора. Это такой себе торт из нескольких коржей и крема.

Основа чаще всего бывает из стали, но может быть из меди и алюминия. Тогда металлочерепица стоит на порядок дороже, чем из стали, и ее изготавливают по индивидуальному заказу.

Данный строительный материал может быть импортный и отечественный. Европейский стандарт позволяет делать металлочерепицу на листе стали в пять миллиметров. Отечественная металлочерепица может уступать по толщине, но не должна превышать семь миллиметров.

Покрывается лист стали защитным слоем от окисления. Он может быть на основе цинка или алюмоцинка. Второй вариант дороже стоит, но он качественно защищает строительный материал.

В качестве финишного покрытия используются различные составы, которые смешаны с краской, что и придает цвет кровельному материалу.

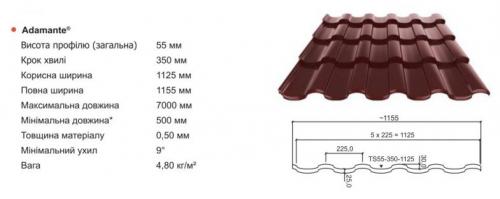

Производство материала для кровли совершенствуется, и сейчас на рынке есть металлочерепица Монтеррей, набирающая популярности из-за своих качеств. Она не лопается от низких температур и не плавится от высоких, к тому же через нее не просачивается вода.

Как рассчитать количество металлочерепицы

Когда выбор строительного материала на кровельные работы сделан, то необходимо произвести правильные расчет металлочерепицы. Для этого нужно знать точный размер металлочерепицы. Потому что каждый профиль от разных производителей отличается габаритами.

После этого необходимо нарисовать чертеж крыши и обмерять все выступы, длину, ширину самой крыши и декоративных элементов. После этого можно приступать к расчетам и определяться с количеством листов, которые нужно купить.

Как покрыть крышу металлочерепицей мы опишем ниже, а сейчас приведем основные правила при выборе материала:

• Металлочерепицу лучше покупать у производителей. Это выгодно в цене и можно нарезать листы требуемых размеров. Вам нужно просто предоставить чертеж крыши, и отметить размеры на нем. Так можно добиться меньших стыков, а значит и течи будет меньше. К тому же отходы материала сократятся. Но листы больших размеров неудобно перевозить и поднимать на крышу. Поэтому лучше делать их удобными для транспортировки.
• Если листы стандартных размеров, то высоту ската крыши нужно разделить на полезную длину листа и полученный результат округлить в большую сторону. Если скат крыши более пологий, то перехлест листов нужно делать больше. Полезная длина листа не включает в себя размер перехлеста, который для каждого угла уклона крыши разный. Перехлест бывает от пятнадцати до двадцати сантиметров.
• Правильно рассчитать количество рядов металлочерепицы можно по формуле: делят длину ската на полезную длину листа, и полученный результат округляют до целого ряда. Бывает что нужно отрезать от листов чуть ли не половину, поэтому важно рассчитать правильно, ведь потом этот отрезанный кусок нельзя больше применить для кровли.
• Количество листов в ряду можно рассчитать по формуле: длину ската крыши разделить на полезную ширину листа, и результат округлить до целого числа в большую сторону. Это и есть нужное количество листов металлочерепицы.
• Если в доме вальмовая крыша, имеющая форму трапеции или треугольника, то нужно подобрать длину листа, чтобы достичь минимального количества отходов. Высоту надо подобрать так, чтобы отрезалось менее половины листа. Это очень трудно сделать в расчетах, поэтому можно обратиться к специальной программе, которая есть у продавцов товара и производителей. С ее помощью можно добиться минимальных отходов.
