Как зашить фронтон деревянного дома. Расчет сечения опор каркаса

Как зашить фронтон деревянного дома. Расчет сечения опор каркаса

Принцип каркасного строительства заключается в установке вертикальных опор, определяющих конфигурацию стенки с последующим креплением к этим же стойкам облицовочного материала. Мастерам, желающим собственноручно установить и зашить фронтоны, достаточно придерживаться общепринятых правил сооружения каркасных стен.

Предположим, что размеры стоек мы вычисляем для фронтонов частного жилого дома шириной до 9 м в два этажа или в один с мансардой. Максимальная высота потолков не должна превышать 2,4 м. Для мансардного этажа высотой потолка считается расстояние от чернового пола до потолочной балки, которой может служить ригель стропильной фермы.

В большинстве случаев в малоэтажном строительстве нет смысла выполнять сверхсложные вычисления. Лучше воспользоваться уже существующим опытом строителей, выполнявшим проектирование и сооружение каркасных домов в течение многочисленных лет. Например, есть таблица от норвежских инженеров с рекомендованными размерами бруса для устройства каркасных стен.

Если ширина постройки больше 10 м, а высота центральной стойки каркасного фронтона больше 3 м, то норвежские строители не имеют права самостоятельно определять сечение стройматериалов для каркасных сооружений. Эту работу обязан провести инженер-проектировщик с учетом этажности здания и местных условий.

У нас к процедуре проектирования и производства расчетов нет столь же строгих требований. Сечение опоры для высокого и широкого фронтона можно вычислить самостоятельно. Рассчитывают их как сжатые конструктивные элементы, т.е. проверяют только на сопротивляемость сжатию.

Минимальным размером стойки считается 100×100 мм. Если опора подобного размера не удовлетворяет техническим требованиям, увеличивают одну из граней бруска и снова проверяют на сопротивляемость изгибу. При необходимости процесс вычислений проводят снова, пока не получат сечение пиломатериала, свободно выдерживающего нагрузку. Не забывайте, что вместо бруска может использоваться спаренная доска.

Как зашить фронтон сайдингом. Технология обшивки фронтона сайдингом. Пошаговый процесс с фото и видео

Отделка дома включает множество этапов, одним из которых является обшивка фронтона сайдингом. Этот процесс не сильно отличается от работы с фасадами, но имеет некоторые нюансы, связанные с особой геометрией конструкции. Для монтажа панелей не требуется специальное оборудование или дорогие материалы, при выполнении всех этапов проблемы не возникнут.

Чтобы избежать затягивания процесса монтажа, целесообразно подготовить необходимые материалы заранее. Для работы понадобится следующее:

• На данный момент в продаже встречается множество видов, но наиболее предпочтительными являются виниловый и металлический. Первый вариант имеет небольшой вес и отличные качества, а второй требует надежного основания, но отличается декоративной долговечностью.
• Детали обрешетки. Каркас может создаваться из деревянного бруса с сечением 50*40 или металлических профилей, крепящихся на подвесы. Альтернативой может выступать специальная подвесная система для сайдинга, но она требует финансовых затрат и подгонки деталей.
• Теплоизоляционный материал. Его использование не всегда необходимо: например, если чердачное помещение нежилое. Укладка утеплителя дает возможность увеличить энергоэффективность дома в регионах с суровыми зимами, но при условии утепления поверхности перекрытий крыши.
• Доборные элементы. В зависимости от выбранной технологии, понадобится стартовая рейка, J-профиль, внутренний угол, софит, околооконная планка (при наличии окна с откосом) и наличник (проем без углубления).
• Паро- и гидроизоляция. Защита от воды обязательна при любых работах, а пароизоляция – при обшивке жилого пространства с отоплением.
• Крепеж: саморезы, гвозди.

Отдельно следует предусмотреть материал для лесов. В качестве альтернативы могут использоваться другие варианты, позволяющие выполнять работы на высоте без риска.

Расчет сайдинга

Чтобы точно рассчитать фасадный материал для облицовки фронтонной части строения, потребуется учесть геометрию конструкции.

Классическая двухскатная крыша

Ввиду того что такая крыша имеет форму треугольника, для определения ее площади используется формула: ½ *(а*h).

Руководство по расчету:

1. Проводится замер основания фронтона (а).
2. От верхнего схода крыши измеряется расстояние до основания (h).
3. Отдельно подсчитывается площадь окна, если оно имеется. Для этого длину умножают на ширину.
4. Площадь одной панели обшивки указывается производителем на этикетке.

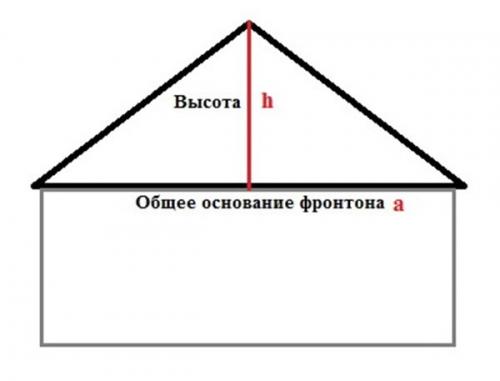

Схема 1. Расчет размеров фронтона двухскатной крыши (условно)

Примерный расчет:

Основание – 7 м, высота от свода до низа – 3,5 м.

Выбранная разновидность металлосайдинга – корабельный брус, площадь одной детали – 0,85 м²(длина – 366 см, ширина – 23,2 см).

½ * (7*3,5) = 12,25 м². ½ – это 0,5, поэтому вместо умножения можно делить на 2.

При наличии окна его площадь вычитается из общей.

12,25/0,85 = 14,4. Результат округляется до 15, что означает необходимое количество панелей.

Отдельно требуется посчитать доборные элементы. Это делается по нарисованной схеме со всеми имеющимися размерами. Определяется общий метраж каждого участка, согласно которому подбирается фурнитура.

На заметку! К получившемуся количеству панелей рекомендуется прибавлять 1–2 детали на подрезку или возможные ошибки.

Крыша с переменным углом наклона (ломанная)

Такая конструкция имеет более сложную конфигурацию, поэтому порядок расчета общей площади начинается с замера всей поверхности и составления схемы. Чтобы быстрее рассчитать количество материала, фронтон разбивается на геометрические фигуры.

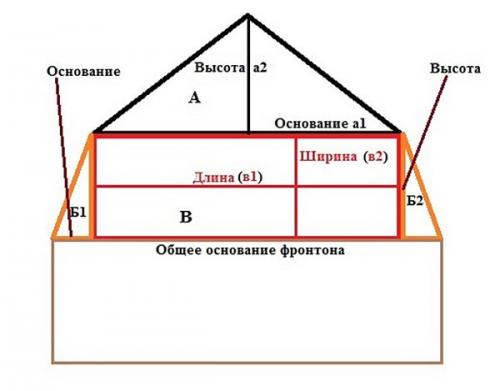

Схема 2. Разделение фронтона на фигуры (условно)

После разбивки получаются 4 фигуры: В – прямоугольник, А, Б1 и Б2 – треугольники.

Определяются необходимые размеры:

• Общее основание фронтона – 12 м.
• Высота от схода крыши или конька до основания – 4,5 м.
• Основание треугольников Б1 и Б2 – 1,5 метра; высота – 2 м.
• Из общего размера (12 м) вычитается 1,5*2 , получается 9 м – длина (в1) фигуры В. Ширина (в2) идентична высоте фигур Б1 и Б2 (2 м).
• Длина (в1) прямоугольника В определяет размер основания (а1) для треугольника А и составляет 9 м, высота (а2) равняется 2,5 м.

Расчет площади выполняется следующим образом:

• Треугольник А: ½ * (9*2,5) = 11,25 м².
• Б1 и Б2: ½ * (1,5*2) = 1,5 м².
• Прямоугольник В: 9*2 = 18 м²(длина*ширина).
• Общая площадь: 18+1,5+1,5+11,25 = 32,25 м².

При наличии окна вычитается его размер. Дверь можно также отдельно обшить сайдингом или выделить другим материалом.

Например, панель имеет площадь 0,85 м², тогда 33/0,85 = 39 (38,8) шт. + запас 1–2 детали.

Такой расчет позволяет определить, сколько потребуется рядовых элементов, чтобы обшить сложный фронтон дачного или частного дома.

Трапециевидная форма

Рассчитать площадь такой крыши своими силами не составит особого труда. Для этого составляется план (схема 3), на который переносятся все размеры.

Как зашить фронтон двускатной крыши. Варианты устройства фронтонов

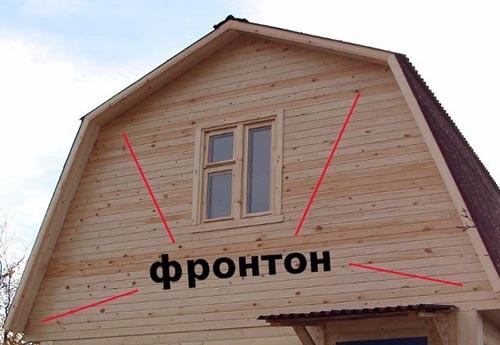

Фронтоном называется верхняя часть стены строения, ограниченная снизу потолочным перекрытием, сверху – плоскостями скатов. Это неизбежные спутники строительства двускатной, ломаной, односкатной или датской четырехскатной крыши .

Сооружаются в строго вертикальном направлении, имеют чаще всего треугольную или трапециевидную форму, реже округлую или многоугольную.

Фронтонные стенки ограничивают с торцов нежилое чердачное или обустроенное под жилье мансардное пространство. В зависимости от условий запланированной эксплуатации могут быть утепленными или нет. Теплоизоляцию укладывают между стойками фронтонов холодных крыш или располагают между брусками обрешетки обогреваемых мансард.

Вообще, согласно домостроительной терминологии фронтонами считаются треугольные вершины несущих стен, сложенных из камня, пенобетона или кирпича. Аналогичные элементы из древесины именуются щипцами, из-за которых крыши получили название «щипцовые».

Однако, в малоэтажном строительстве обе указанные категории негласно объединены в класс фронтонов. В их обустройстве применяются аналогичные материалы, хотя в технологиях сооружения есть отличия.

По технологическим признакам методы устройства фронтонов можно условно разделить на две группы:

• Обшивка стоек фронтонной стенки, возведенной по каркасному принципу. Самый простой в реализации и бюджетный способ, доступный неопытному исполнителю. Активно востребован в частном строительстве как наиболее приемлемый вариант сооружения легкой практичной крыши.
• Обшивка сплошной фронтонной стены, возведенной в период строительства дома из кирпича, пеноблоков, бруса, бревна. Способ, требующий хотя бы начальных навыков плотника или каменщика. Применяется в основном при проведении реконструкции здания и ремонтных работах. Используется порой для повышения статуса дома, построенного из недорогих стройматериалов.

В сфере обшивки фронтонов дома фигурирует масса разнообразных материалов. В их числе листы влагостойкой фанеры и гипсокартон с последующим окрашиванием, полимерные отделочные панели, профнастил и даже непрозрачный поликарбонат.

Однако список уверенно возглавляет старая добрая доска и виниловый сайдинг, с завидной настойчивостью вытесняющий с рынка пиломатериалы.

Как правильно обшить фронтон доской. Монтаж обрешетки на разную поверхность стен

Конечно же, от материала стены зависит многое, и есть достаточно “капризные” материалы для обшивки фронтона дома.

Так, к бревенчатым и брусовым деревянным стенам каркас для обшивки фронтона крепят саморезами длиной 100-150 мм, а вынос регулируют при помощи антисептированной древесины или специальной подкладки из пластика.

Для стен из пеноблоков подойдут специальные дюбели, которыми крепятся оцинкованные кронштейны. При отделке фронтона частного дома их нередко изготавливают своими руками — из перфорированной полосы с толщиной металла не менее 1,5 мм.

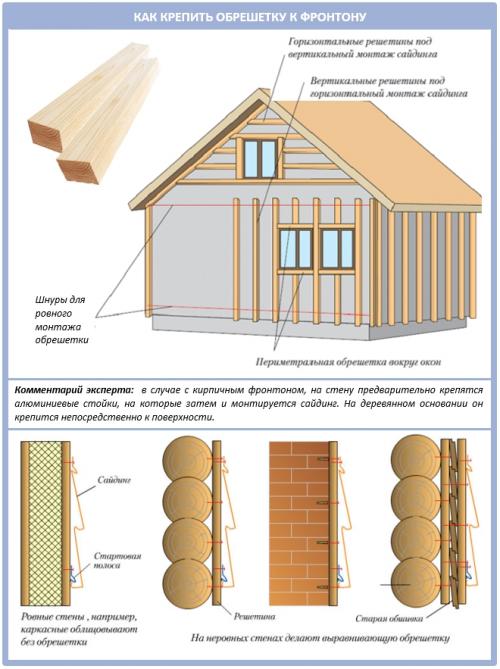

Теперь переходим к монтажу обрешетки, которая поможет правильно обшить фронтон дома и избежать в последствии проблем с отделкой.

В качестве материала для обрешетки подойдут деревянные бруски влажностью не более 40% и сечением 25х50, 25х75, 40х50 или 50х50 мм. Обратите внимание: древесину с сучками и другими дефектами лучше не использовать, чтобы потом обрешетку не повело. Дополнительно пропитайте бруски огне- и биозащитным средством.

Если речь идет о доме из сруба, который еще не дал усадку, прямо в стойках дополнительно сделайте продольные пропилы по 10 см. И через них нужно будет зафиксировать стойки к стене.

В самой обрешетке есть горизонтальные и вертикальные элементы. Первым делом закрепляют стойки с шагом 30-60 см. Чем чаще — тем лучше материалы для фронтона будут противостоять ветру. Поэтому данный параметр нужно вычислять исходя из конкретной ветровой нагрузки местности, хотя в целом расход стоек небольшой и никогда не помешает перестраховаться.

Следующим шагом фиксируют нижнюю обвязку для монтажа стартовой полосы. Последними крепят горизонтальные рейки над дверными и оконными проемами, чтобы установить отливы, откосные планки и пороговую доску.

Всю сетку теперь важно тщательно выровнять, даже 1-2 см отклонения от плоскости станет причиной неровной обшивки. И поверьте, это будет заметно. Для этой цели можете использовать лазерный нивелир, но учитывайте, что линию в светлую погоду будет видно плохо. Поэтому прежде, чем обшить фронтоны дома, задействуйте маяки — специальные горизонтальные шнурки, которые необходимо натянуть от угла к углу с шагом около метра:

Также нередко обрешетку для материалов, которыми можно закрыть фронтон дома, делают из П-образных оцинкованных профилей. Они ровные, идеально прямые и со временем не “гуляют”. Казалось бы, зачем тогда вообще использовать деревянные бруски? Дело в том, что у металлического крепления есть очевидный минус — при длине более 3 метров их приходится стыковать, а это уже добавляет работы. Плюс обойдутся металлические профили в 2-3 раза дороже деревянных.

Отделка фронтонов частных домов. Чем обшить фронтон дома

Слово «фронтон» произошло от латинского frontis, что означает переднюю часть стены, лоб. В современной строительной терминологии под фронтоном понимают фасадное пространство, заключённое между скатами кровли и ограниченное снизу карнизом.

Назначение фронтона как части общего фасада здания состоит в следующем:

• защита чердачного помещения (полумансарды, мансарды) от атмосферных осадков, влаги и ветра;
• формирование опоры для крыши наравне с другими силовыми конструкциями;
• сохранение тепла внутри дома;
• улучшение внешнего вида строения.

Существуют разнообразные геометрические формы фронтонов.

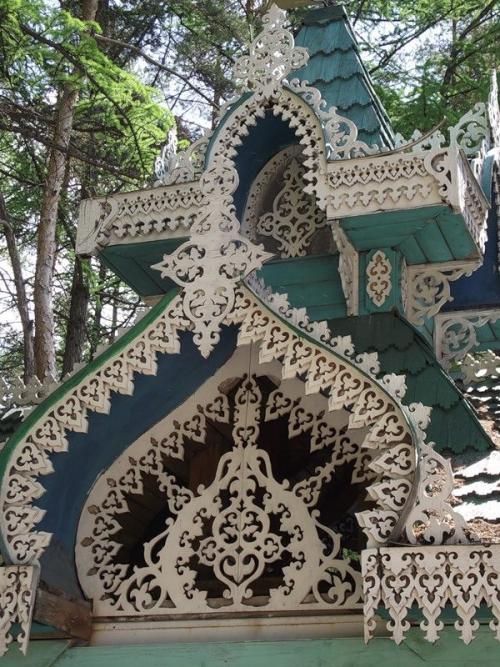

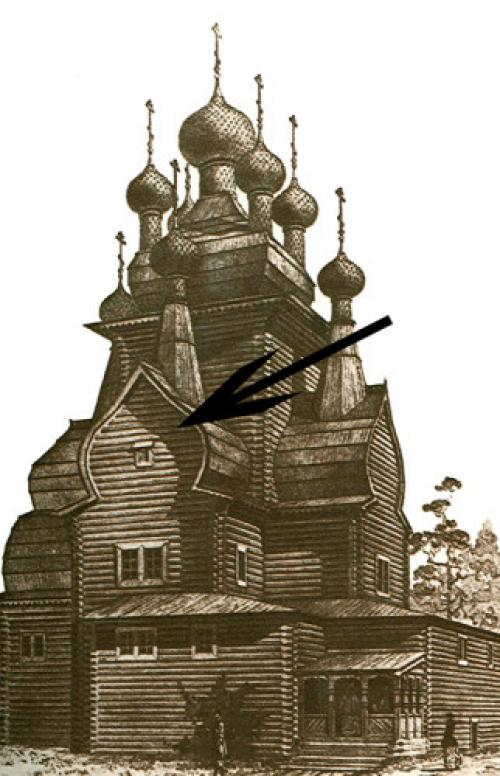

1. Килевидный фронтон имеет форму выпуклого треугольника, подобного перевёрнутому килю морского судна. Часто практиковался зодчими, строившими православные храмы, для отделки врат, молебных келий, звонниц. Традиционная отделка состоит из древесных орнаментов.



   Килевидные фронтоны монастырей радуют глаз не только подбором гармоничного сочетания формы и размеров, но и украшениями из художественной резьбы по дереву

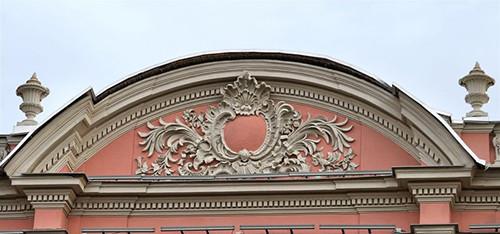

2. Лучковый фронтон, как видно из названия, имеет форму стрелкового лука. Отделывается штукатуркой, украшается художественной лепниной из камня.



   Пространство внутри лучкового фронтона заполняется барельефной скульптурой и графикой

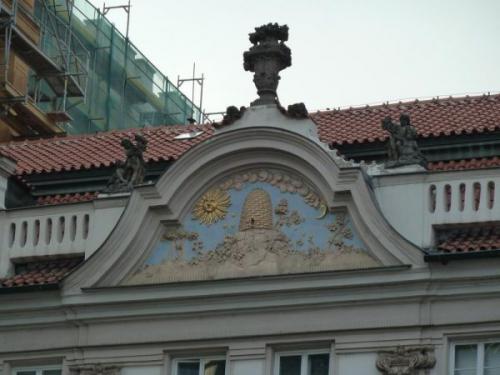

3. Прерванный фронтон — пространство между скатов крыши, не ограниченное карнизом. В случае если прерванный фронтон расположен на двух опорных точках (типа колонн), его называют полуфронтоном. Облицовка производится преимущественно песко-цементым покрытием, мраморной или керамической плиткой и другими подобными материалами.

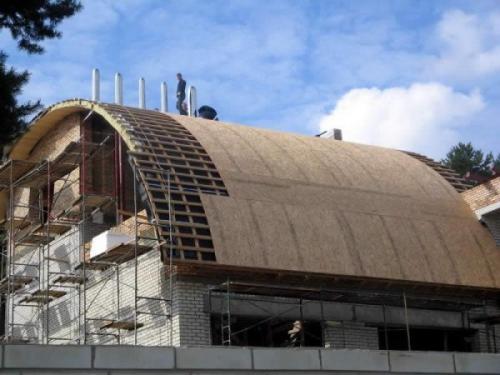

4. Полукруглый фронтон представляет собой половину (или сегмент) правильной окружности. Сопутствует купольной крыше. Наружная отделка может производиться любыми материалами, но с учётом специфики формы здания (к примеру, установка вагонки будет сопряжена со сложностью применения стандартных плинтусов).



   Полукруглые фронтоны павильонов и ангаров могут быть выполнены как из стекла, так и с помощью отделочных материалов из камня

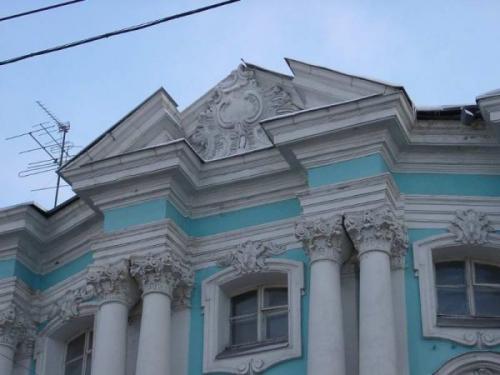

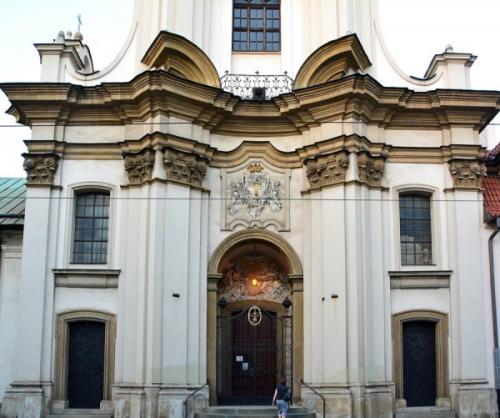

5. Раскрепованный фронтон характеризуется выступающими от стены элементами. Они называются раскреповками. Покрытие этих элементов состоит из песко-цементной штукатурки.



   Раскреповки подчёркивают монументальность колонн и стен здания

6. Разорванный фронтон выглядит треугольником, верхний угол которого разорван. Внутри разрыва оборудуется место для лепнины или других элементов украшения — скульптур, ваз, чаш и т. д.



   Разорванный фронтон имеет форму незамкнутого треугольника, в области вершины которого помещаются декоративные элементы

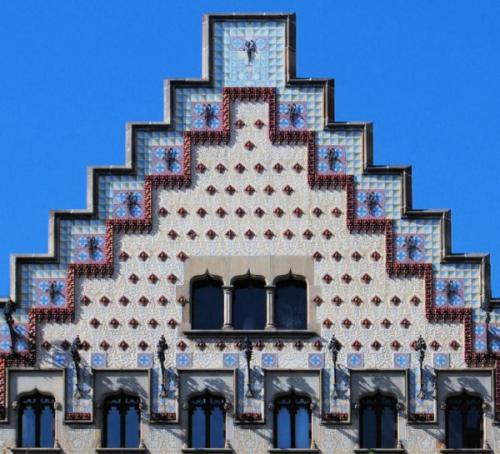

7. Ступенчатый фронтон похож на ступени, поднимающиеся кверху. Традиционно применялся в строительстве готических культовых сооружений. Таким формам свойственна отделка камнем. В модерновом варианте — стеклом.



   Ступенчатые фронтоны отделываются камнем, стеклом или керамической плиткой

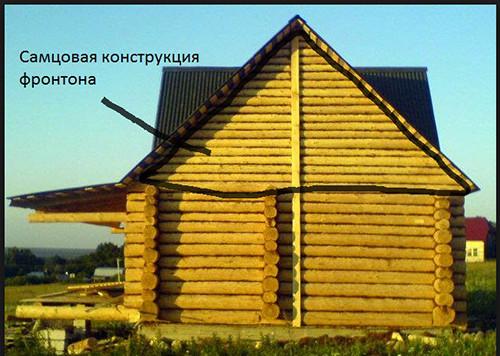

8. Самцовый фронтон — это продолжение бревенчатой (или брусовой) стены, сужающееся кверху по форме крыши. Используется до сегодняшнего дня в русском северном зодчестве. Имеет треугольную или трапециевидную форму. Выполняется из того же материала, что и несущая стена, является её продолжением.



   Самцовый фронтон является продолжением стены и ограничивается с боков формой крыши

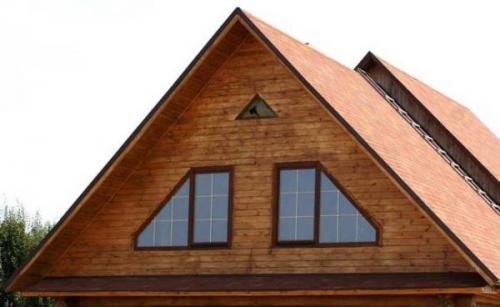

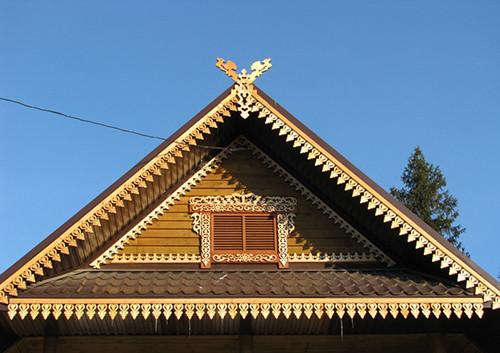

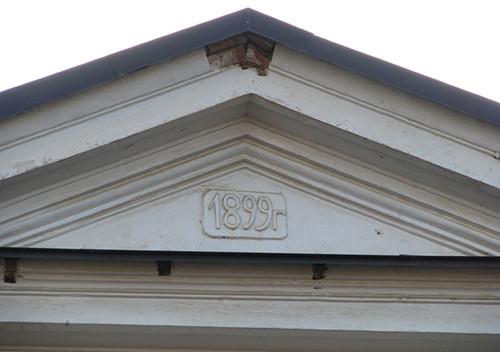

9. Треугольный фронтон имеет форму равностороннего треугольника. Один из самых распространённых видов фронтона. При отделке используются разнообразные материалы, начиная от винилового сайдинга и заканчивая «мокрым фасадом».



   Треугольный фронтон чаще всего имеет равные по длине боковые стороны

10. Трапециевидный фронтон — равнобедренная трапеция. Горизонтальные края представляют собой карнизы, выступающие за пределы фронтона. Облицовка может быть самой разнообразной.



Источник: https://interer-i-dekor.ru-land.com/stati/frontony-chastnyh-domov-chto-eto-takoe-i-zachem-nuzhny

Как сделать фронтон из досок. Материалы для постройки фронтона

Фронтон – это торцевая сторона крыши, ограниченная с двух сторон скатами стропильной системы, а снизу опирающаяся на стену. Фронтон двускатной крыши, как правило, имеет форму равнобедренного треугольника, и в этом случае скаты, его формирующие, имеют одинаковый угол крутизны относительно горизонта.

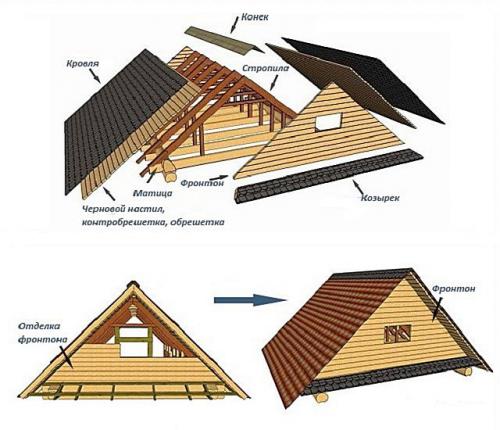

Место фронтона в общей конструкции крыши

В некоторых случаях по эстетическим или конструкционным соображениям выбирается схема крыши со смещенным к одной из стен коньком. В таком варианте скаты кровли отличаются и длиной, и углом крутизны. Стороны фронтонного треугольника в любом случае повторяет расположение скатов стропильной системы.

Двускатная кровля линия конька которой смещена относительно продольной оси здания

Фронтон может быть возведен из самых разных материалов, и какой из них выбрать – во многом зависит от типа и материала стен здания.

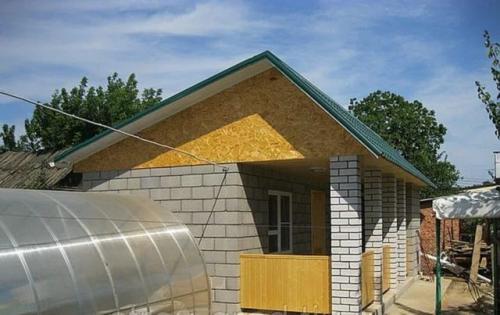

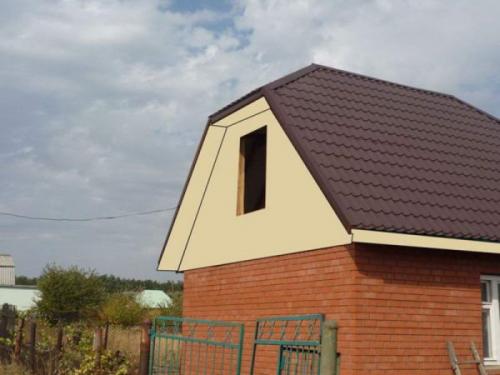

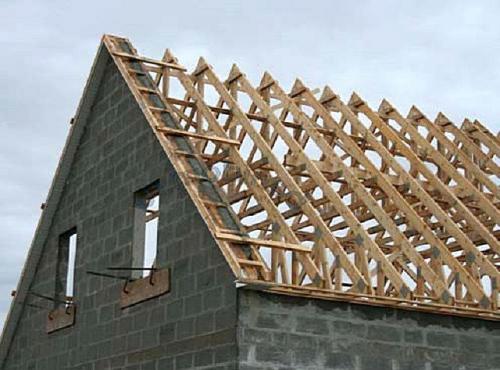

Фронтон в данном примере является продолжением стены, сложенной их газосиликатных блоков

• Если дом возводится из кирпича или газосиликатных блоков, то фронтонная часть крыши достаточно часто выкладывается из того же материала и попросту является своеобразным фигурным продолжением стены.
• При возведении дома из древесины стараются, чтобы фронтон не получался излишне массивным. Поэтому в подобных случаях этот архитектурный элемент выполняется из деревянного каркаса, а затем обшивается доской, фанерой (OSB) или сайдингом. Иногда некоторые из этих отделочных материалов применяются в комплексе.
• Еще один вариант фронтона называется рубленым – его устанавливают на бревенчатый сруб дома, тоже в качестве продолжения стены.

Деревянные фронтоны. Характеристики фронтонов

Фронтоном называют торцевую деталь кровли, которую образуют кровельные скаты. В зависимости от конструкции крыши кровельных скатов может быть два или больше. Основное назначение фронтона заключается в защите подкровельного пространства от проникновения туда ветра и влаги. Однако если как следует его утеплить, в доме станет намного комфортнее, а счета за отопление заметно снизятся. Как известно, через крышу уходит больше всего тепла, поэтому изоляция всех ее элементов поможет создать уютный микроклимат не только на чердаке или мансарде, но и на нижних этажах.

Но защитными функциями назначение фронтона не ограничивается. Он придает зданию завершенный вид, а если добавить при проектировании немного фантазии, у вас может получиться оригинальная конструкция, украшающая дом.

Для изготовления фронтона можно использовать самые различные материалы, и при этом они могут отличаться от тех, что пошли на возведение стен. Именно поэтому древесина в этом плане пользуется нерушимой популярностью – деревянный фронтон будет прекрасно смотреться и в деревянном, и в кирпичном, и в бетонном доме.

Различают два способа строительства фронтона деревянного дома: до возведения самих скатов кровли и после. У каждой из методик есть свои преимущества и недостатки, которых мы коснемся чуть позже.

Виды фронтонов

В зависимости от конструктивных особенностей, внешнего вида и эксплуатационных характеристик различают несколько разновидностей фронтонов.

Какие бывают фронтоны:

1. Килевидный – использовался в основном в древнерусском зодчестве. Как можно понять из названия, напоминает киль корабля в перевернутом виде.

2. Лучковый – фронтон в форме дуги, который напоминает натянутый лук. Если увеличить сегмент круга, конструкция станет циркульной.

3. Прерванный – конструкция, оснащенная горизонтальным карнизом, который прерывается окном, дверью, балконом или другим элементом. Если карниза практически нет, и фронтон опирается, например, только на пару колонн, то его называют полуфронтоном. Если же карниза вовсе нет, то такой фронтон называется щипцом, в готической архитектуре он имеет название вымперг. Из дерева их делают очень редко из-за высокой сложности работы.

4. Разорванный – фронтон, который не сходится вверху как обычно, а оставляет между верхними концами скатов кровли свободное место для какого-нибудь декоративного элемента, например, бюста, украшения, вазы и т.д.
5. Раскрепованный – конструкция с раскреповками – выступающими вперед элементами. Позволяет получить оригинальную и объемную конструкцию.

6. Самцовый – элемент крыши, построенный из деревянных бревен и являющийся продолжением венцовой стены.

7. Ступенчатый – конструкция в виде ступеней, которые уменьшаются по направлению снизу-вверх.

8. Трапециевидный.
9. Треугольный.

Как зашить фронтон односкатной крыши. Расчёт материала на торцы кровли

Узнать, сколько строительного сырья уйдёт на отделку фронтонов, поможет знание школьного курса геометрии, точнее, формулы вычисления площади различных фигур.

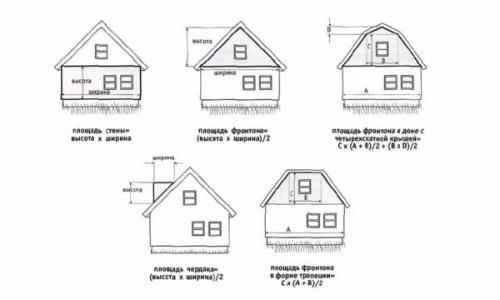

Чтобы рассчитать площадь фронтона простой треугольной формы, требуется воспользоваться формулой S = 0,5 B*H , где S — это площадь, выраженная в квадратных метрах, B — ширина дома (длина основания), H — высота фигуры.

При определении площади чердачной стены (фронтона) за высоту фигуры следует принимать расстояние от потолочного перекрытия первого этажа до конька кровли. А длиной основания в этом случае необходимо считать размер стены, на которой обустраивается фронтон.

Чтобы узнать площадь фронтона, надо измерить ширину стены дома и высоту крыши

Предположим, что ширина здания с треугольными фронтонами, образованными двумя одинаковыми скатами, равна восьми метрам, а угол наклона каждого склона кровли составляет 35° (тангенс такого угла равен 0, 71). В этом случае вычислительные действия будут следующими:

1. 0,5·8*0,71= 2,85 м (высота крыши).
2. 0,5*8*2,85= 11,4 м² (площадь одного фронтона).
3. 11,4 *2=22,8 м² (площадь двух фронтонов).

Расчёт материала на отделку треугольного фронтона никак не связан с тем, симметрична крыша или нет. Площадь чердачной стены в виде треугольника не изменяется из-за разности наклона двух скатов кровли. Однако указанное обстоятельство отразится на конструкции каркаса для крепления отделочного материала и разделке строительного сырья.

Асимметрия крыши не сказывается на объёме строительного сырья

Для выяснения площади трапециевидного фронтона нужно применить формулу S=C*(A+B)/2, где S — площадь, C — высота, A и B — длины оснований (стены и плоскости крыши). Получается, что количество материала на отделку чердачной стены в форме трапеции — это результат умножения высоты на половину суммы длин оснований.

Высоту фронтона, не делая измерений, можно определить по теореме Пифагора. В ином случае этом показатель поможет вычислить угол наклона скатов кровли.

Допустим, длина стены дома составляет 12 м, длина верхнего ребра кровли — 6 м, а высота чердачной стены — 4 м. Тогда площадь одного фронтона крыши будет равна 36 м² (4*0,5*(12+6) = 36 м²).

Геометрические формулы позволяют узнать площадь не только треугольного, но и трапециевидного или пятиугольного фронтона

Когда форма фронтона не повторяет вид простой геометрической фигуры, её условно разделяют на прямоугольные треугольники. У каждого из них определяют площадь, после чего полученные результаты суммируют.

Чтобы не покупать лишнее количество материала, из площади фронтонов надо вычесть площадь всех отверстий в стенах чердака (мансардных и слуховых окон, балконных дверей).

Узнав площадь фронтонов, определяют размеры одного элемента материала, который будет использован для отделки. С этой целью длину листа или панели умножают на ширину. Следующее действие предсказуемо: площадь фронтонов делят на площадь одного элемента материала, то есть находят общее количество единиц строительного сырья.
