Владельцы частных домов обдумывают каждую деталь своего жилища: тип фундамента, отделку фасадов и форму кровли. Мансардная ломаная крыша является одной из самых популярных конструкций этой части здания.

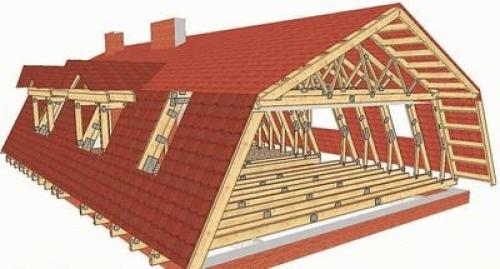

Устройство
Стропильная система двускатной ломаной крыши отличается от прочих большим количеством изломов на скатах. Считается, что это одна из самых красивых форм, но, при этом, и, как и вальмовая, довольно дорогостоящая. Она обустраивается для домов, в которых планируется жилая или нежилая мансарда.

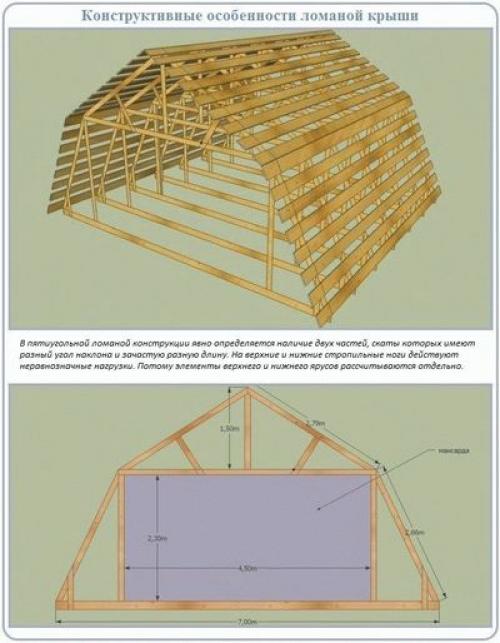

Конструктивные элементы

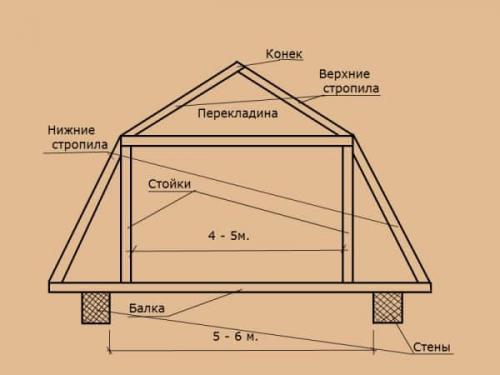

Особенности стропильной системы:
- В отличие от классической двускатной крыши, в данной модели присутствуют специальные ребра жесткости. Эти стойки обеспечивают прочность кровле и создают ровные стены внутри мансарды;
Стропильная система с бабкой
- Между висячими стропилами и затяжкой обязательно устанавливается бабка. Она гарантирует жесткость затяжки и создает дополнительную опору;

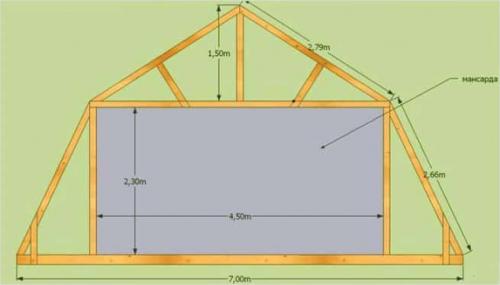

Схема без бабки
- В свою очередь, между стойками (их еще называют схватки) и наслонными стропилами (которые придают форму кровле) монтируются подкосы. Они также являются ребрами жесткости, но уже для внутренней системы стропил – стоек;
- Ломаная полувальмовая крыша также может быть четырехскатная. Количество скатов зависит от высоты стоек – чем они выше, тем больше изломов. Четырехскатная кровля более удобна в эксплуатации;

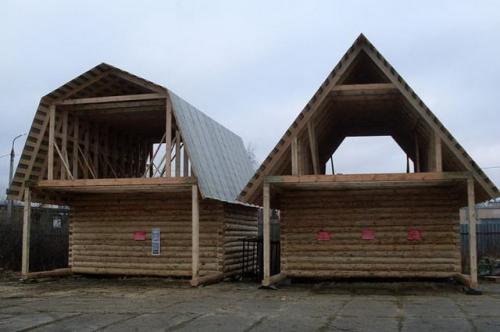

Разница между двускатной и четрехскатной ломаной крышей
- Угол наклона не может быть менее 15 градусов. Односкатная, двух и более ломаная крыша обязательно должна иметь хороший уклон для правильного отвода осадков. В противном случае дом или пристройка с таким видом кровли будет постоянно подтапливаться.
Ломаная крыша без стоек. Последовательность работ
Чтобы ответить на вопрос о том, как сделать ломаную крышу своими руками, необходимо иметь представление о последовательности шагов по ее возведению. Кратко обозначим их. Для начала необходимо закрепить мауэрлат – брус, который будет распределять по стене нагрузку от стропильных ног.

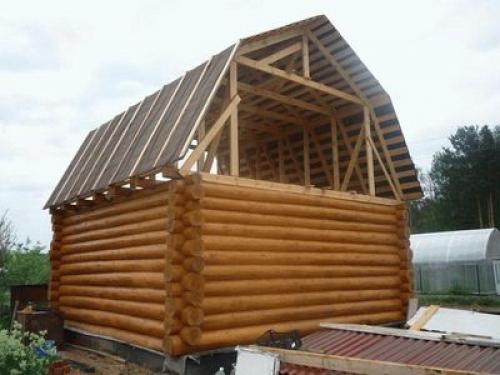

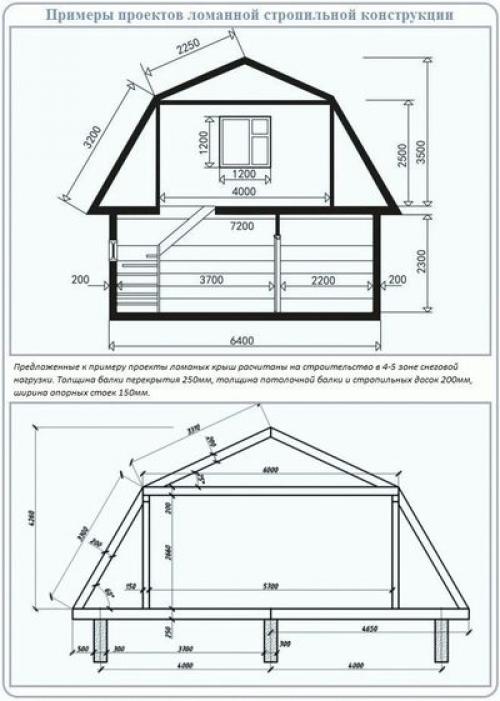

Далее устанавливаются сами стропила в соответствии с проектными чертежами. Ломаная крыша подразумевает два вида стропил – наслонные и висячие. Благодаря первым создается основа отвесного кровельного ската, к ним же крепятся верхние стропильные ноги, передавая тем самым нагрузку на мауэрлат. Верхние стропила соединяются с балками потолка мансарды, которые, по сути, являются затяжками.
Если проект предполагает установку подкосов и распорок, на следующем шаге монтируются именно они. На крайних стропилах, которые располагаются с торцов строения, обязательно устанавливаются дополнительные каркасы. Они послужат основой для фронтонов, обустройства дверных и оконных проемов.
На стропильные ноги прибивается обрезная доска, которая послужит опорой для листов утеплителя и для финишной отделки мансардного помещения.

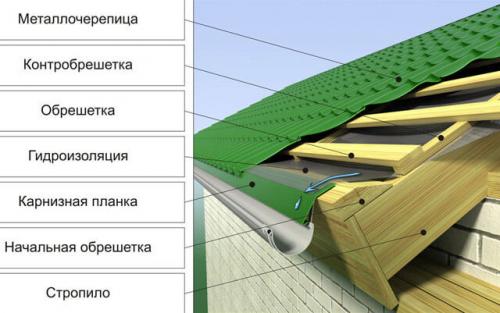

Сверху закрепляется пароизоляционная мембрана. Далее между стропил укладывается минеральная вата, причем делать это нужно враспор. Затем идет гидроизоляционный слой кровельного пирога.
Поверх гидроизоляции набивается контробрешетка, создающая вентиляционный зазор, затем сама обрешетка. Финишный материал, например, металлочерепицу крепят к обрешетке при помощи саморезов. Работы ведут с нижней части крыши, а дойдя до висячих стропил, делают небольшой козырек над отвесным скатом.
На финальном этапе устанавливаются водосточные элементы. Готовая крыша при соблюдении технологии не уступит аналогам, выполненным с привлечением специалистов.
Ломаная крыша металлочерепица. Крепление примыкающих элементов шаг за шагом
Монтируют такие элементы:
- Нижняя планка . Ее прикрепляют к обрешетке с заступом на нижний конец трубы.
- «Галстук» . Металлический лист, имеющий отбортовки по краям для отвода осадков, заводят под планку. Этот элемент направляют или вплоть до карниза к системе водостока, или к ендове, когда скат большой.
- Боковые планки . Их монтируют с заступом на нижнюю из планок.
- Верхняя планка . Чтобы ее установить, делают заступ на боковые планки.
- Черепица . Вокруг смонтированного примыкания выкладывают листы материала, двигаясь снизу вверх.
- Внешняя отделка . После завершения монтажа черепицы, внешние планки фиксируют на саморезы. Делают работу в той же последовательности, как и в случае с внутренними планками. Место, где они примыкают к трубе, изолируют, используя битумную ленту.
Чтобы в дальнейшем не появлялось протечек, нужно правильно смонтировать планки примыкания:
- Сначала делается разметка . Планку помещают на трубу и маркером проводят линию.
- Нарезается штроба . Согласно разметке болгаркой или штроборезом режут штробу. Щеткой выметают из нее пыль.
- Устанавливаются планки . В штробу помещают загнутый край планки. Другой ее конец крепят к обрешетке через каждые 25 сантиметров саморезами.
- Герметизируется место примыкания планки к трубе . Для этого используют битумный или кровельный силиконовый герметик. После его высыхания зону примыкания проклеивают битумной лентой.
Укладка металлочерепицы на ломаную крышу связана с некоторыми дополнительными сложностями, они объясняются наличием внутренних стыков между соседними скатами, поэтому в данном случае для обеспечения герметичности выполняют примыкание к стенам и каналам вентиляции, делают внутренний фартук.
