Опалубка для фундамента своими руками многоразовая. Как сделать опалубку для фундамента: пошаговая инструкция

Опалубка для фундамента своими руками многоразовая. Как сделать опалубку для фундамента: пошаговая инструкция

Монтаж съемной конструкции чаще всего учитывает ее повторное использование. Если в этом нет необходимости, то тогда можно приобрести неразборную пенополистирольную форму. Самостоятельно выполнить эту работу довольно сложно. Для этого нужно составить грамотный проект и четко следовать инструкции по организации опалубки основания. Рассмотрим каждый этап работы более детально.

В первую очередь необходимо изготовить щиты, которые являются основными формирующими элементами. Для крепления используются гвозди. Высота щитов должна быть немного больше, чем аналогичный показатель основания (примерно на 10 см). Для того чтобы понять особенности сборки формирующей конструкции, рекомендуется изучить соответствующие фото и видео. Опалубка для фундамента своими руками укрепляется посредством деревянных кольев. Как уже говорилось выше, их шаг составляет примерно 70-100 см. Дистанция от фундамента до кольев приблизительно должна равняться 1метру.

Далее необходимо расположить щиты по краям канавы и связать их с кольями,применяя специальные перемычки. Затем ограждение выравнивается в вертикальной плоскости, для чего потребуется воспользоваться строительным уровнем. После этого производится фиксация конструкции к укосу.

На следующем этапе внутренняя полость опалубки застилается плотной полиэтиленовой пленкой. Края полотна фиксируются с помощью строительного степлера. Далее понадобится расположить в промежуточном пространстве армирующую решетку. При монтаже опалубки для ленточного фундамента своими руками может потребоваться добавление под арматуру деревянных опор, высота которых составляет 5 см.

После закладки армирующей решетки следует стянуть фанерные щиты с помощью проволоки. Стоит отметить, что если фундамент имеет закругленные зоны, то в таком случае потребуется согнуть фанеру, чтобы добиться нужной формы.

Сборная опалубка для фундамента. Сборно-разборная опалубка: виды, основные составляющие, сравнение с одноразовой

С троительство практически всегда предполагает наличие массы бетонных работ.и армопояса, тропинки и площадки, возможно, что и чаша. Где, там и. Поговорим о видах опалубки и материалах, из которых производится многоразовая опалубка.

Виды опалубки

Несъемная . После застывания бетона она не демонтируется, а остается частью конструкции. Обычно используется в технологии заливки пенобетона. Или, например, если между двух кирпичных стен делается забутовка раствором, кирпичи в данном случае можно считать несъемной опалубкой.

Съемная опалубка . Из самого названия понятно, что после набора бетоном достаточной прочности она демонтируется.

Основные составляющие сборной опалубки

Составляющих две: щиты и силовой каркас. Первые задают форму для смеси, второй удерживает конструкцию в заданном положении. Скрепляется вся эта конструкция заводским или самодельным крепежом.

В зависимости от материалов, идущих на изготовление элементов, сборно-разборная опалубка может быть многоразовой и единичного (разового) использования.

Металлическая опалубка (заводская)

Заводская опалубка из стальных листов, усиленных металлическим каркасом, может служить верой и правдой долгие годы, пройдя десятки строительных объектов. При ее использовании не возникает проблем с геометрией сооружения, ее установка – одно удовольствие: готовые клиновые и универсальные замки — всё подгоняется ровно и без излишних усилий. Риска разрыва конструкции при заливке бетонной смеси нет. Однако высокая стоимость делает нецелесообразным покупку этой замечательной вещи для однократного использования . Да и не так уж она и необходима даже для возведения малоэтажного дома.

Многоразовая опалубка из ламинированной фанеры

Не заводскую многоразовую опалубку можно сделать из толстой (от 18 мм) ламинированной фанеры. В качестве каркаса использовать брус или даже обойтись вовсе без него, скрепив между собой противоположные стенки щитов шпильками с гайками и шайбами (если опалубка невысокая). У материала есть масса достоинств:

• при бережной эксплуатации служит долго;• не боится контакта с бетоном;• при правильном закреплении не деформируется от давления смеси;• можно получить любую форму путем резки.

Недостаток тот же – стоимость, которая начинается примерно от 1800 рублей за лист. Однако в данном случае за ценой можно и не постоять. Например, при самостоятельной заливке плиты перекрытия или площадкиполучить хорошую геометрию снизу затруднительно. Монтаж ламинированной фанеры, подпертой распорками, в данном случае идеальный вариант. Если есть возможность лить бетон в несколько этапов, то, рассчитав максимальное количество требуемых на один раз листов, можно хорошо сэкономить.

Если бетонных работ на участке предстоит выполнить много, то к ламинированной фанере стоит присмотреться внимательно: не исключено, что такая переставная опалубка с лихвой отобьет свою цену. А если еще после окончания строительства продать ее соседу…

Опалубка… просто опалубка

Разборная опалубка из подручных средств? Не проблема. Щиты можно сколотить из досок, обычной фанеры, кусков ненужной мебели. Каркас нашить из бруса, прикрепив его гвоздями, поставить косынки и, при необходимости, стянуть стенки замками из сваренной арматуры. Плюс такой опалубки в дешевизне и полной последующей утилизации. Доски потом пойдут и на козлы, и на обрешетку крыши. Фанера после возведения всех армопоясов пригодится для заливки дорожек.

Так называемая «разовая» опалубка на самом деле может служить повторно несколько раз, правда, в пределах одного объекта. Поэтому именно она является универсальной для строительства своими руками. О самостоятельном устройстве опалубки читайте в.

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на. Успехов вам, и добра вашей семье!

Щитовая опалубка своими руками. Виды щитовой опалубки для заливки фундамента: изготовление щитов

Изображение щитовой опалубки для фундамента. Ее можно купить, взять в аренду или изготовить из фанеры своими руками

Практически все существующие типы современных фундаментов возводятся с использованием опалубок. Они применяются не только для фиксации необходимой глубины и ширины фундамента, но и в некоторых случаях укрепляют конструкцию и дают ей дополнительную жесткость. Также она имеет практически идеально ровные внутреннюю и внешнюю поверхности, поэтому оптимально подходит для нанесения гидроизоляционных материалов. В частном строительстве нередко делают несъемную опалубку из дерева. А после заливки траншеи, использованное дерево выбрасывают.

Если планируется строительство сразу нескольких домов одной компанией или бригадой, то лучше покупать или брать в аренду специальные щитовые опалубки. Эта многоразовая продукция, устанавливается и монтируется в траншее и после заливки бетоном демонтируется. Затем щиты устанавливаются на новом строительном участке и процесс повторяется. Таким образом, при больших объемах заказов даже мелкощитовая опалубка для фундаментов будет эффективнее, чем постоянный монтаж и обустройство новой конструкции.

Элементы опалубки

Схематическое отображение всех элементов и размеров щитовой конструкции основания

Это заводская щитовая конструкция, которая состоит из готовых квадратных или прямоугольных щитов и необходимых крепежных элементов для их соединения. Особенность конструкции в том, что с ее помощью можно сделать практически любой по внешнему виду фундамент, даже круглый или овальный. Мелкощитовая опалубка состоит:

• щиты − основной элемент конструкций. Имеет идеально ровную поверхность, поэтому обеспечивает максимальную гладкость стен и оснований. Все щиты отличаются своими размерами и состоят из палубы и каркаса;
• Крепежи − специальные зажимы, замки и винтовые соединения;
• оборудование поддержки − внешние колышки и шарниры, которые удерживают щиты в ровном положении даже во время заливки бетоном.

Опалубка не способна выдержать огромную нагрузку жидкого бетона и температурные режимы его застывания, поэтому необходимо ее основательное закрепление.

Виды мелкощитовой опалубки и ее характеристики

Эскиз мелкощитовой стальной опалубки со всеми элементами для основания

Мелкощитовая опалубка бывает съемной и несъемной. Современные конструкции несъемного типа часто делают из пенополистирола или аналогичных по свойствам материалов. Она сразу становится теплоизоляционным и гидроизоляционным покрытием, поэтому после высыхания основания, достаточно будет закрыть только стыки между плитами герметиком или монтажной пеной.

Съемная мелкощитовая опалубка бывает:

1. Деревянная. Простая конструкция, небольшая масса изделий, простота в монтаже делают ее популярной среди частных застройщиков. Такая опалубка часто изготавливается самостоятельно, но есть у древесины и недостатки – ее редко применяют повторно, поверхность тяжело чистить от налипшего бетона. Но недостатки компенсируются низкой стоимостью.
2. Стальная или алюминиевая опалубка. Отличается массивностью, относительно тяжелая, но при этом и прочная. Используется на больших объектах, где нужно достичь высокой прочности защитных конструкций фундамента. В частном строительстве не используется в связи с высокой стоимостью материалов. Алюминиевая опалубка более легкая, чем стальная, но она легко гнется под излишними нагрузками, поэтому для нее нужно использовать дополнительные системы поддержки. Это многоразовые изделия, их часто покупают только раз и затем сдают в аренду.
3. Пластиковая опалубка. Это легкая конструкция различной толщины щитов, производится любых размеров и формы, поэтому с ее помощью можно залить даже круглые основания. Используется при строительстве высотных зданий, состоит из множества отдельных элементов, поэтому для дизайна фасадов подходит отлично. Но цена на пластиковую опалубку относительно высокая, что компенсируется легкостью конструкций и быстротой установки на строительной площадке.

Монтаж опалубки стен. Расчет опалубки

При возведении любой строительной конструкции:

• в обязательном порядке должен быть выполнен расчет на ее несущую способность,
• определено необходимое количество материалов,
• выбрана лучшая технологическая схема устройства.

Только при грамотно составленном проекте можно рассчитать монтаж с наименьшими затратами, при этом конструкция будет надежной и обеспечит дальнейшую безопасность.

Расчет опалубки стен осуществляется на основании данных о конструкции.

От площади возводимых конструкций будет зависеть потребность в материале для изготовления щитов, крепежных элементов.

Толщина возводимых стен, а, следовательно, объем бетона, будет влиять на количество опорных стоек, необходимых для того, чтобы предотвратить деформацию опалубки и самой стены.

Виды опалубки

Самостоятельно можно изготовить опалубку из различных материалов, чаще всего для этого применяют:

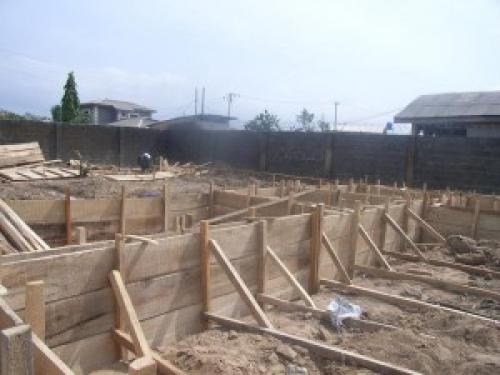

• Дерево, обрезная доска является самым популярным материалом, который обеспечивает хорошее качество опалубки, наиболее доступен по цене.
• Фанера, OSB и другие подобные листовые материалы  стоят значительно дороже, но обеспечивают сокращение расхода бетона на утечки.

Применение ламинированных материалов такого класса наиболее целесообразно, если планируется съемная самодельная опалубка для стен.

• Металл применяется реже в связи со своей значительной стоимостью, в основном, используются трубы для стоек, на которые крепятся щиты опалубки, а также элементы для дополнительного усиления всей конструкции.
• Цементно-стружечные и фибролитовые плиты также применяются не очень часто, но такая практика существует.
• Пенополистирол применяется для изготовления несъемной опалубки, которая будет играть роль утеплителя.

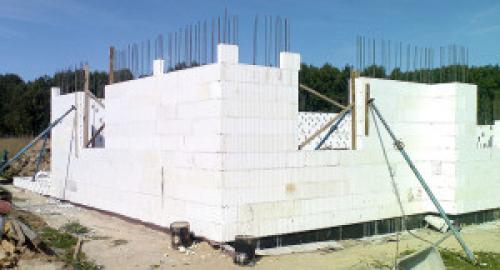

Несъемная опалубка из пенополистирола

Всю опалубку можно разделить на съемную и несъемную, однако, это деление весьма условно. Практически все виды конструкций подвергаются демонтажу, для этого необходимо обработать поверхность щитов специальной смазкой или оббить, например, полиэтиленом.

Общие правила монтажа опалубки

Сборка опалубки на объекте может осуществляться несколькими способами:

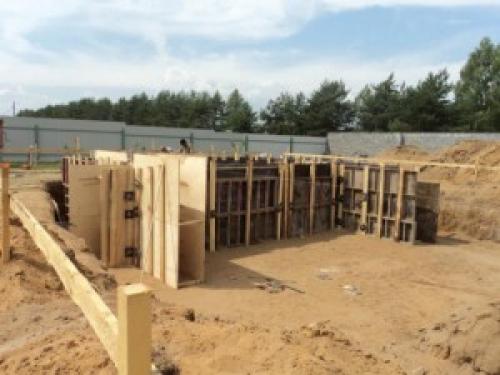

• Монтаж ранее подготовленных щитов — наиболее удобный вариант того, как сделать опалубку для стен, который еще и сокращает время строительства, ведь щиты готовятся еще во время выполнения земляных работ.
• Монтаж элементов непосредственно на месте применяется несколько реже. В основном, это касается заводских блоков из пенополистирола, которые сейчас пользуются постоянным спросом.

При монтаже опалубки любым способом следует соблюдать общие основные правила.

Опалубка должна выставляться по уровню и в вертикальной, и в горизонтальной плоскости, по горизонтали особенно тщательно следует выставлять верхний ее ряд. Правильность проверяется отвесом и обыкновенным строительным уровнем.

Все элементы должны быть надежно скреплены между собой, для этого применяют специальные металлические стяжки, проволоку и другие материалы.

При сборке щитов из листовых материалов и дерева крепление элементов к поперечным стойкам должно осуществляться со щитовой стороны, это позволит сделать конструкцию  более крепкой и упростит монтаж.

Для предотвращения деформации и разрушения установка опалубки стен должна осуществляться с применением опорных откосных стоек. Для упрощения демонтажа и сохранения поверхности стены опалубка должна обрабатываться специальной смазкой.

Опалубка ленточного фундамента. Материалы для съемной конструкции

В строительных организациях есть конструкции из металла, собираемые на шпильках и болтах. В частном строительстве щиты опалубки делают из досок, влагостойкой фанеры и ОСП. В качестве упоров и распорок используются деревянные бруски. Никто не мешает изготовить конструкцию из металла, но это очень дорого и при одноразовом использовании нерентабельно.

При строительстве коттеджа или дачного домика чаще всего применяют щиты из досок. Породы использовать можно любые, и хвойные, и лиственные.  Лучше брать обрезную: через опалубку не должен сочится раствор, а с необрезной доской такого добиться нереально.

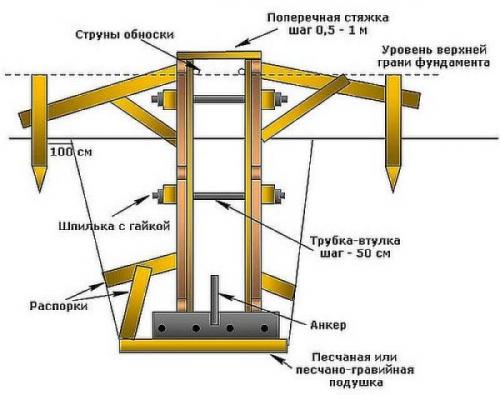

Как выглядит опалубка для ленточного фундамента в разрезе

При высоте фундамента до 1,5 метров доска для опалубки должна иметь толщину не менее 40 мм. Скрепляются щиты при помощи брусков сечения 60*40 мм или 80*40 мм. Если высота фундамента большая — он глубокого заложения — таких брусков будет недостаточно для того, чтобы удержать массу бетона. При высоте больше метра использовать нужно брусок 50*100 мм и больше.  Для сборки используют гвозди или саморезы. Их длина — 3/4 от общей толщины доски и бруска (для приведенных выше размеров 60-70 мм).

Делают опалубку и из фанеры. Есть даже специальная опалубочная, ламинированная бумагой с синтетическими пропитками. Покрытие имеет повышенную стойкость к агрессивным средам, которой и является жидкий бетон. Маркируется этот материал ФСФ (с использованием формальдегидного клея).

Толщина фанеры для опалубки — 18-21 мм. Щиты собираются на металлический или деревянный каркас. Деревянный каркас делают из бруска 40*40 мм, крепеж использовать нужно более короткий —  50-55 мм. При использовании фанеры работать будет проще с саморезами: гвозди забиваются тяжело.

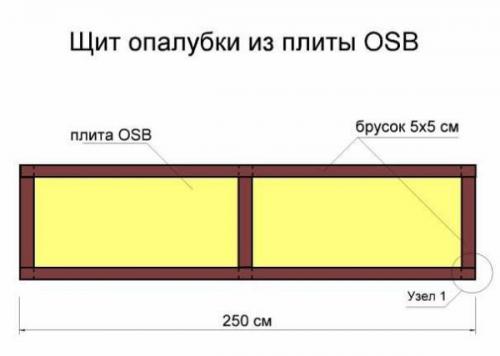

Конструкция щитов опалубки из фанеры и ОСП

ОСБ используется для этой цели нечасто, но такой вариант тоже имеет место. Толщина примерно такая же: 18-21 мм. Конструктивно ничем не отличается от щитов из фанеры.

Размеры листов этих листовых материалов подбирайте исходя из габаритов требуемых щитов опалубки — чтобы отходов было как можно меньше. Особого качества поверхности не требуется, потому можно брать низкосортные материалы, которые и называют обычно «строительными».

Из чего сделать опалубку для фундамента решайте сами: зависит от цен на эти материалы в вашем регионе. Обычный подход —  экономический: что  дешевле, то и используют.

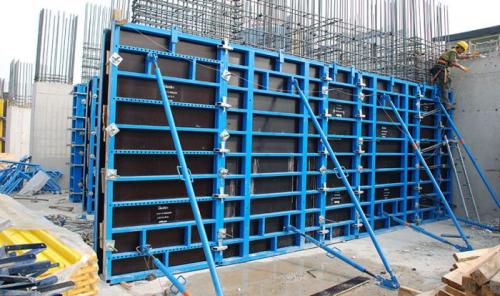

Установка щитовой опалубки. Виды щитов

В комплект щитовой опалубки входят такие разновидности щитов:

• универсальные линейные;
• угловые;
• шарнирные,

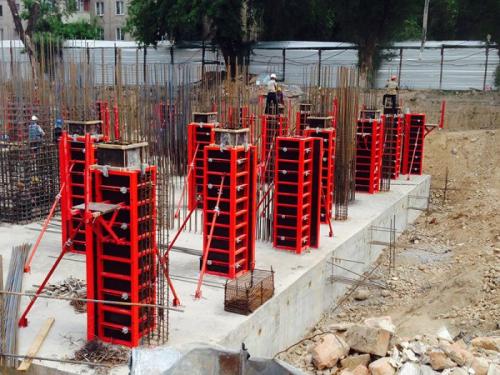

• для колонн.

Наиболее востребованный тип – линейные щиты опалубки, они универсальны и взаимозаменяемы. Используя универсальные щиты для опалубки возможно создать различные модульные конструкции, так как стыковать элементы можно, как по вертикали, так и по горизонтали.

Угловые и шарнирные щиты для опалубки используются для формирования углов конструкции. Причем, шарнирный вариант более удобный, так как позволяет формировать как внешние, так и внутренние углы.

Состоит шарнирный элемент из двух профильных деталей, состыкованных при помощи шарнирного соединения. Комбинации шарнирных элементов опалубки разных размеров позволяет собирать формы, расположенные под любым углом друг к другу. Кроме того, элементы опалубки отличаются материалом изготовления. Наиболее распространены конструкции:

• деревянные и древесно-металлические;
• металлические.

Реже используются пластиковые элементы, хотя в последнее время пластиковые системы приобретают все большую популярность.

Деревянные и древесно-металлические

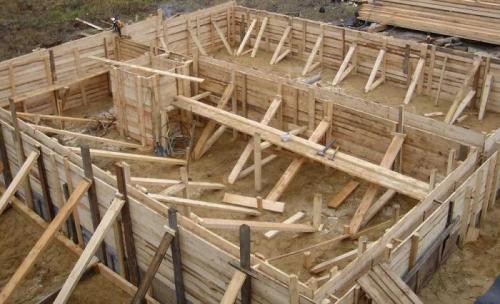

Деревянная щитовая опалубка – вариант, который наиболее распространен в частном строительстве. Все дело в доступности и относительной дешевизне материала. Для изготовления деревянной опалубки применяют струганные доски и ламинированную фанеру.

Для сборки следует использовать доски шириной 150-300 мм и толщиной 20-25 мм. Размеры собираемых щитов зависят от габаритов конструкции, которую планируется построить.

Но, как правило, элементы небольшие, поэтому собирать опалубку можно вручную без применения грузоподъемной техники. Для более крупных объектов могут применяться древесно-металлические щиты, они имеют металлический каркас и основную часть, выполненную из ламинированной фанеры.

Совет! Древесно-металлические щиты опалубки заводского изготовления имеют вес от 14 до 70 кг в зависимости от размеров.

Древесно-металлические опалубочные системы многоразовые, они способны выдерживать до 200 циклов использования.

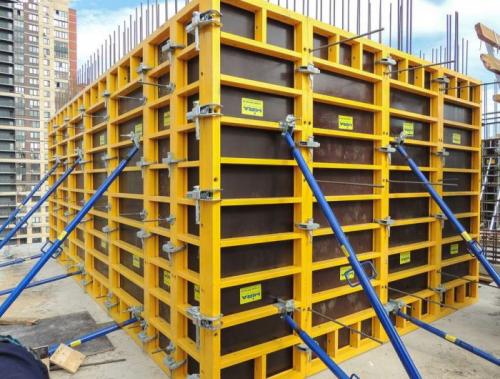

Металлические

В профессиональном строительстве часто используется металлическая опалубка, её преимущества:

• возможность изготовления идеально ровной и гладкой поверхности;
• быстрая сборка и демонтаж;
• высокая прочность и жесткость конструкций;
• многократное использование, комплекты выдерживают 500 циклов и более.

Существенным недостатком является высокая стоимость металлических комплектов, поэтому оптимально подходит вариант только для профессионального строительства.

Совет! Металлические мелкощитовые конструкции могут применяться и в частном строительстве, но покупать опалубку для выполнения разовой работы нецелесообразно, намного выгоднее взять комплект в аренду.

В частном строительстве, а также для возведения конструкций со сложной геометрией часто используется именно мелкощитовая опалубка. Крупные щиты используются для отливки габаритных элементов простых геометрических форм. Металлическая опалубка представлена стальными или алюминиевыми щитами. Первые отличаются большей прочностью, вторая имеет небольшой вес.
