При устройстве ломаной крыши применяется комбинированная стропильная система. Верхние пологие стропила — их называют коньковыми — являются висячими, то есть они опираются только нижними концами, а верхними стыкуются друг с другом. Чтобы эти стропила не разъезжались под действием собственного веса и снеговой нагрузки, они связываются горизонтальным элементом — затяжкой.

Боковые стропила являются наслонными. Они опираются и нижней частью — на стены посредством мауэрлата, и верхней — на вертикальные стойки.

В стропильной системе ломаной крыши одновременно используются и наслоннные, и висячие стропила

Из-за одновременного присутствия и наслонных, и висячих стропил эта система и называется комбинированной. В некоторых случаях боковое стропило приходится подпирать в середине подкосом, который упирается в основание стойки.

Стойки, в свою очередь, опираются на балки перекрытия. Если чердачное перекрытие выполнено из бетонных плит, то для опирания стоек по нему укладывают деревянный брус — лежень. Стойки образуют каркас стен мансардного помещения, а затяжки формируют его потолок.

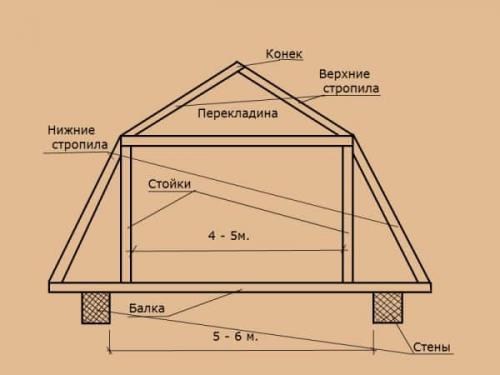

Каркас ломаной крыши состоит из стропил — висячих и наслонных — и допонительных элементов, обеспечивающих жёсткость конструкции

Узлы крепления стропил

Надёжность стропильной системы зависит от правильно выбранного способа крепления её элементов.

Под воздействием нагрузки висячие стропила будут разъезжаться, скользя по поверхности балки или затяжки. Для противодействия скольжению применяют следующие типы соединений:

1. Если уклон крыши превышает 35^o, для крепления достаточно замка с одинарным зубом.

   Шип упирается в ответный паз затяжки и не позволяет стропилам разъезжаться

2. При более пологих скатах применяют двойной зуб. Для усиления прочности соединения в затяжке выпиливают два упора. Один из них — крайний — дополняется шипом. Под его размер в ответной части стропила вырезается проушина.

   Для пологих скатов крепление стропильной ноги к затяжке обычно выполняют при помощи замка с двойным зубом

3. Самый сложный узел ломаной крыши находится в месте пересечения висячего стропила, затяжки и наслонного стропила. Поэтому его усиливают болтовыми соединениями.

   Пара болтов эффективно противодействует вращающему моменту в месте соединения стропил с затяжкой

4. К мауэрлату стропильную ногу прикрепляют посредством уголков и скоб. Для облегчения монтажа и ограничения движения стропила к его нижней поверхности надо прибить упорный брусок.

Ломаная крыша с кукушкой. Виды ломаных крыш

Общая форма ломаных крыш предполагает наличие более двух скатов. При этом в конструкции могут присутствовать дополнительные элементы, которые заметно усложняют процесс её возведения. Одним из эффектных вариантов является ломаная крыша с эркером. Подобная конструкция часто имеет 4 ската, а на торцах присутствует выступ для окна.

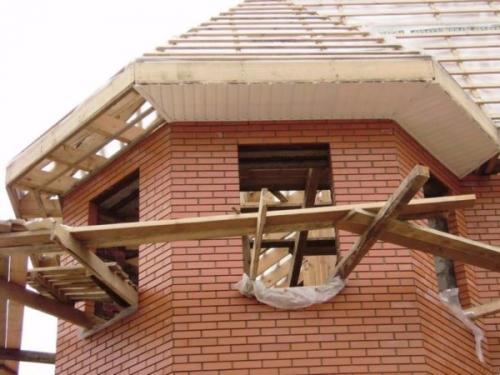

Эркер удачно вписывается в конструкцию ломаной крыши вальмового или двускатного типа

Эркер представляет собой небольшой выступ, обустраиваемый на кровле. В нём может быть установлено окно мансардного помещения. Стропильная система может предусматривать определённые особенности устройства этого элемента, например, усиленный каркас в зоне эркера. Иногда выступ обустраивается и как часть верха стены, а кровле эркерной части придаётся ломаная форма. При этом каркас выступа можно изготовить из того же материала, что и стены основного строения.

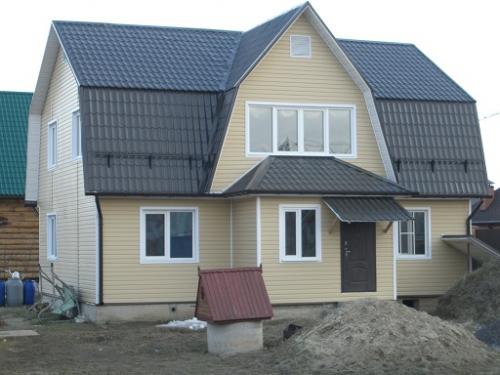

В месте, где устраивается эркер, кровля имеет ломаную форму

Ломаная крыша для мансарды может иметь окна. Они обустраиваются с торца кровли или же на поверхности скатов. В первом случае сооружение предполагает подготовку обрешётки фронтонов с проёмами для окон. Во втором варианте в системе стропил подготавливают отверстия для окон, а обустройство кровли проводят с учётом этих областей. Размер окон определяется в зависимости от площади скатов.

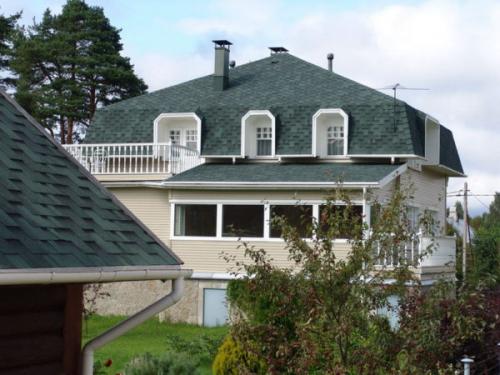

Окна в мансарде под ломаной крышей могут находиться на фронтонах или на поверхностях скатов

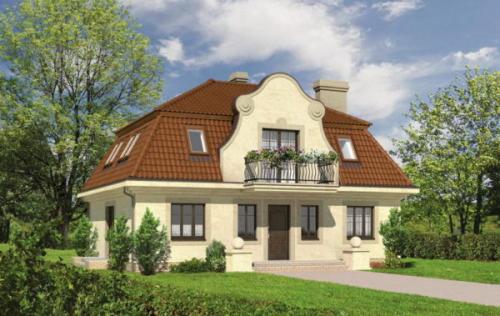

Обустройство ломаной крыши с балконом является популярным вариантом, ведь такая конструкция практична и увеличивает функциональность и комфортабельность мансарды. Чаще всего балкон располагается с торца, потому что смонтировать его на прямой стене проще. При расположении небольшого балкона на скатной части крыши требуется точный расчёт и продуманная конструкция основания. В любом случае нагрузка на стену, являющуюся основой для балкона, увеличивается и требуется применение облегчённых материалов.

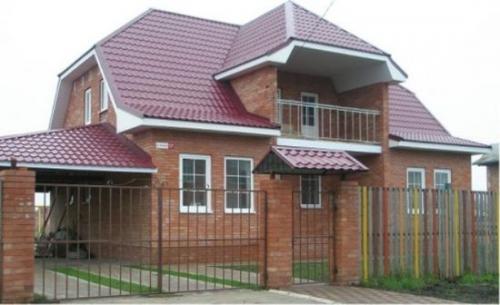

Над балконом нужно возвести отдельную часть кровли, форма которой зависит от фантазии застройщика

На вальмовых или ломаных крышах различного типа можно создать кукушку. Эта деталь представляет собой небольшой выступ, в котором монтируется окно. Такой элемент позволяет не делать окна наклонными, а создать проёмы вертикально и защитить их сверху кровельным покрытием. Но возведение кукушки приводит к снижению несущей способности стропильной системы. При этом возрастает риск протечек в области примыкания крыши выступа к основной кровле. Поэтому перед возведением кукушки необходимо подобрать оптимальную форму кровли над выступом и способ её монтажа.

Ломаная крыша из профнастила. Что нужно, чтобы покрыть крышу профнастилом своими руками

Простую односкатную или двускатную крышу дачного домика, летней кухни или гаража самостоятельно покрыть не составит большого труда с одним-двумя помощниками и некоторыми навыками работы с шуруповертом и электролобзиком. Ломаная двускатная крыша дома с мансардой тоже будет под силу для самостоятельной работы. Поможет в этом

Если каркас кровли более сложной конфигурации, следует пригласить опытных специалистов, чтобы перекрыть крышу профнастилом. Цена работы будет зависеть от сложности кровли и площади скатов.

Сколько материала понадобится

Рассчитать количество материала для односкатной или двускатной крыши, зная размеры скатов, не составит труда. Если длина ската 12 м или меньше, нужно ширину ската разделить на ширину материала, полученное число листов увеличить на 15%.

Для более сложных кровель можно произвести расчет профнастила на крышу онлайн по специальным программам. Программы позволяют не только максимально точно определить количество материала, но и просчитают уклон кровли, размеры нахлеста, определят наилучший вариант расположения и крепления профлиста.

Инструменты и крепежные материалы для работы

Для работы потребуются измерительные и режущие инструменты, крепежные материалы:

• рулетка и маркер для измерений и разметки,
• ножницы или электропила (электролобзик) по металлу,
• дрель-шуруповерт для крепления листов на обрешетке,
• лестница и длинные бруски понадобятся для работы и подъема кровельного материала на крышу,
• уплотнительная лента для стыков (следует подобрать к марке),
• специальные кровельные саморезы под цвет профиля,
• стальные шайбы и резиновые или эластомерные прокладки, прилагаемые к саморезам.

Особенности укладки кровли из профлиста

Выполнять работы лучше всего вчетвером, так получится намного быстрее. Два человека тоже могут справиться, а вот в одиночку работать с длинными листами профнастила очень трудно.

• Минимальный угол ската кровли 10^о. При меньшей величине угла ската вода может попадать под материал.
• Стандартная длина профлиста 12 м. Если длина ската меньше или больше, листы придется обрезать.
• Чтобы защитить профнастил от коррозии, следует сделать гидроизоляцию и пароизоляцию по обрешетке.

Ломаная крыша без стоек. Из каких частей состоит ломаная мансарда?

Первый этап строительства крыши — это проектирование и расчет; независимо от того, заказывается ли проект в специальной организации или планируется сделать чертеж конструкции самостоятельно, в первую очередь необходимо разобраться в том, из каких основных частей состоит ломаная мансарда.

В сущности, ломаная крыша — это жилой чердак, достаточно хорошо утепленный и защищенный от влаги и шума, чтобы в нем было комфортно обитать. Поэтому и по конструкции она незначительно отличается от обыкновенной двускатной крыши.

Выделяются следующие основные элементы ломаной крыши:

• вертикальные стойки ;
• затяжки — горизонтальные балки;
• стропила — ребра жесткости, являющиеся скелетом всей конструкции;
• подкосы — диагональные балки, поддерживающие стропила;
• мауэрлат — деревянные балки со специальным крепежом, соединяющие конструкцию со стенами дома;
• коньковый прогон — совокупность верхних элементов стропильной системы;
• бабки — крепления, обеспечивающие жесткость висячих стропил;
• схватки — горизонтальные распорки, снимающие часть нагрузки со стропил;
• обрешетка — каркас для крепления кровельного материала и изоляции;
• кровля — может делаться из керамочерепицы, разных видов шифера, профлиста и множества других материалов;
• тепло-, гидро- и шумоизоляция.

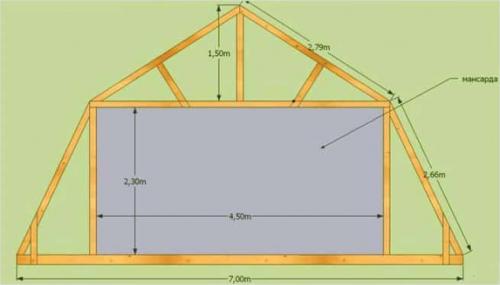

Таким образом, вся конструкция состоит из набора прямоугольных треугольников. Между собой их соединяют деревянными балками. Все описанные элементы легко найти на чертеже ломаной мансарды.

Односкатная ломаная крыша. Что представляет собой ломаная крыша

Название ломаная крыша получила благодаря своей форме. Она имеет большое число линий с изломами и пятиугольную (а не треугольную, как у классических скатных) проекцию фронтона здания. Многие застройщики намеренно выбирают её ради формы, поскольку дом с ломаной крышей смотрится добротно, солидно, а с помощью доборных элементов, да ещё контрастных тону основной отделки крыши и фасада, можно получить настоящий шедевр.

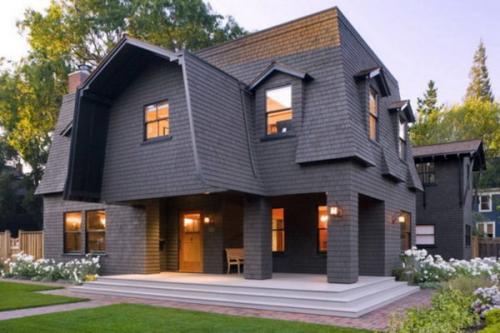

Коттедж с ломаной крышей выглядит необычно и оригинально

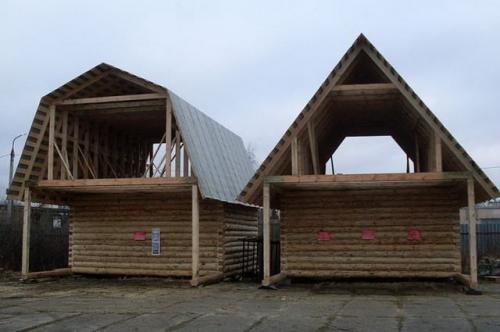

Но по большей части она идеально подходит, когда желаемый размер мансарды не вписывается в обычную скатную крышу, которая не обеспечивает достаточную высоту чердачного помещения для комфортного там пребывания. Ломаная же конструкция благодаря перелому ската существенно уменьшает «мёртвые зоны» — неподходящее для обитания пространство.

Кстати, не всегда крышу с изломом выбирают для обустройства именно жилой комнаты. Это могут быть и «холодные» помещения — винный погребок для виноделов, тренажёрный зал для любителей спорта.

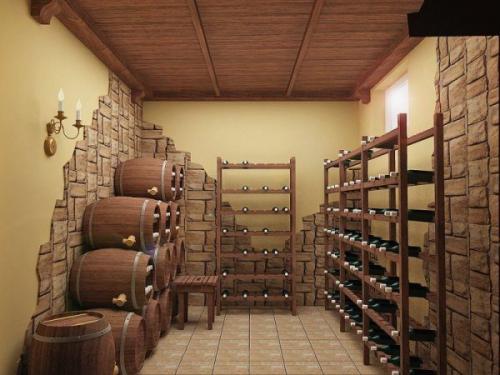

Для винного хранилища подходит любое помещение в доме — подвал, чердак, кладовка — главное обеспечить нужные климатические условия для хранения вина

В мансарде можно устроить гардеробную или просто чуланчик для хозяйственных нужд, оборудованный различными шкафчиками и полочками.

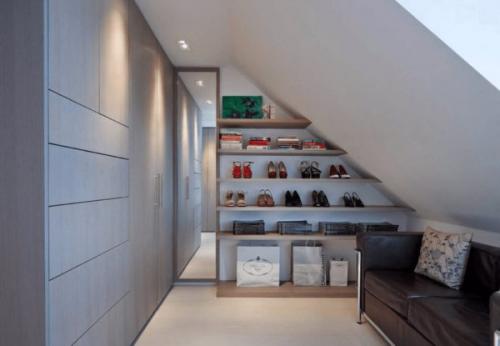

Небольшая гардеробная на чердаке — яркий пример того, как можно практично использовать все квадратные метры собственного жилья

Вариантов ломаных крыш много:

1. Односкатные — самая простая конструкция, которую с лёгкостью можно сделать самостоятельно.

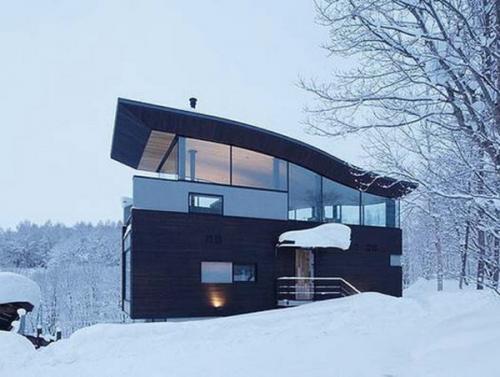

   Односкатная мансардная крыша с небольшим изломом ската — стильная и простая конструкция

2. Двускатные — дают возможность обустроить большое чердачное помещение.

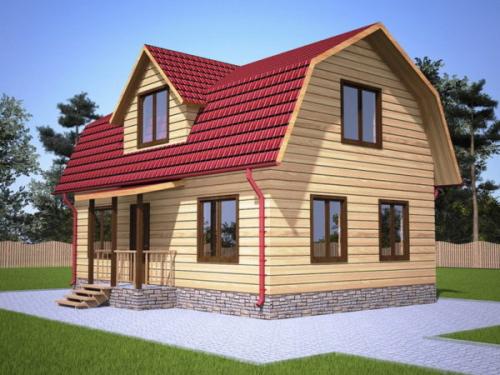

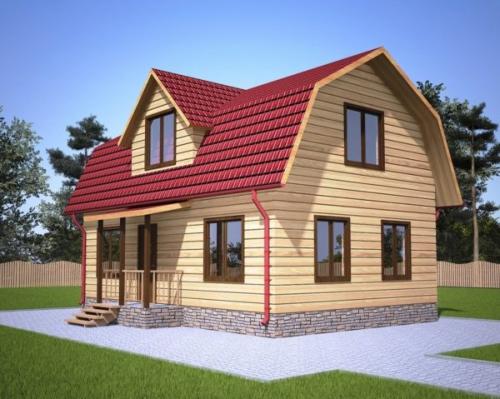

   Обтекаемая форма делает двускатную ломаную крышу устойчивой к порывам ветра и снеговым заносам

3. Трёхскатные — издавна известные на Руси и популярные сегодня.



   Эстетика трёхскатной ломаной крыши с одной стороны ненавязчивая, а с другой — обладает несомненной привлекательностью

4. Четырёхскатные — сложные в постройке, но красивые внешне и лёгкие, благодаря особенностям конструкции. Это позволяет обустроить большое чердачное помещение, не нагружая излишне фундамент. Поэтому четырёхскатные ломаные крыши весьма востребованы в частном домостроении.

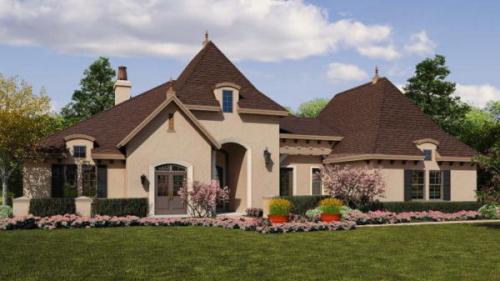

   Четырёхскатные ломаные конструкции востребованы в частном строительстве

5. Вальмовые, шатровые ломаные, щипцовые, комбинированные и т. д.



Ломаная крыша веранды. Ломаная крыша — устройство, варианты, инструкция по монтажу

Владельцы частных домов обдумывают каждую деталь своего жилища: тип фундамента, отделку фасадов и форму кровли. Мансардная ломаная крыша является одной из самых популярных конструкций этой части здания.

Устройство

Стропильная система двускатной ломаной крыши отличается от прочих большим количеством изломов на скатах. Считается, что это одна из самых красивых форм, но, при этом, и, как и вальмовая, довольно дорогостоящая. Она обустраивается для домов, в которых планируется жилая или нежилая мансарда.

Конструктивные элементы

Особенности стропильной системы:

1. В отличие от классической двускатной крыши, в данной модели присутствуют специальные ребра жесткости. Эти стойки обеспечивают прочность кровле и создают ровные стены внутри мансарды;



   Стропильная система с бабкой

2. Между висячими стропилами и затяжкой обязательно устанавливается бабка. Она гарантирует жесткость затяжки и создает дополнительную опору;



   Схема без бабки

3. В свою очередь, между стойками (их еще называют схватки) и наслонными стропилами (которые придают форму кровле) монтируются подкосы. Они также являются ребрами жесткости, но уже для внутренней системы стропил – стоек;
4. Ломаная полувальмовая крыша также может быть четырехскатная. Количество скатов зависит от высоты стоек – чем они выше, тем больше изломов. Четырехскатная кровля более удобна в эксплуатации;



   Разница между двускатной и четрехскатной ломаной крышей

5. Угол наклона не может быть менее 15 градусов. Односкатная, двух и более ломаная крыша обязательно должна иметь хороший уклон для правильного отвода осадков. В противном случае дом или пристройка с таким видом кровли будет постоянно подтапливаться.
