Обустройство вентиляции в квартире. Определение и серьезность проблемы

Обустройство вентиляции в квартире. Определение и серьезность проблемы

Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.

Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим

Чтобы вы поняли, насколько это серьезно

По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.

Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:

• Воздух высокого качества — до 800 ppm, бодрость, идеальное самочувствие.
• Воздух среднего качества — 800 — 1000  ppm. На верхней границе половина людей ощущает сонливость, вялость, снижение концентрации и ухудшение качества и скорости обработки информации.

  Уровень углекислого газа влияет на самочувствие

• Воздух низкого качества — 1000-1400 ppm. Вялость, заторможенность, проблемы с обработкой информации, ощущение «духоты».
• Непригодный для жизнедеятельности воздух — ppm выше 1400. Неспособность сосредоточиться, сильная сонливость, усталость, проблемы со сном, сухость слизистых.

Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.

Наглядный пример

Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.

Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.

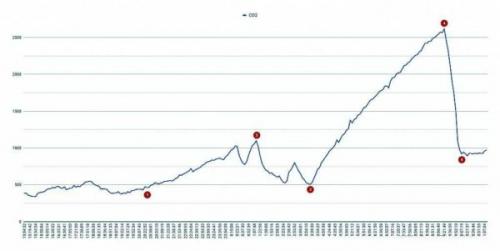

График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми

Информация для пояснения графика:

• Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
• Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
• Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
• Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
• Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).

Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента,  значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.

Вентиляция в многоквартирном доме нормы. Устройство вентиляции

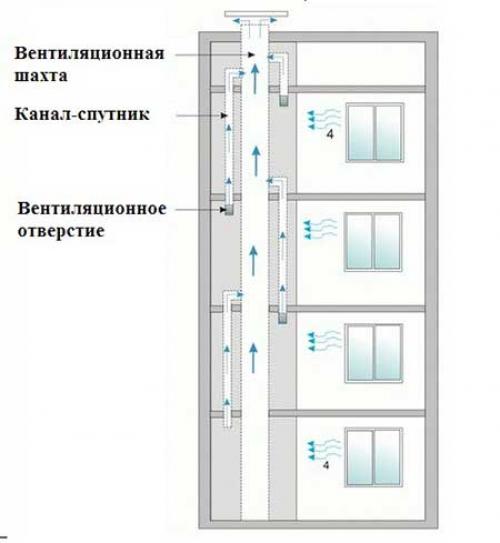

В каждом многоквартирном доме (МКД) есть вентиляционная шахта. Ее можно сравнить с венозной системой человека — именно по шахте воздушные массы движутся из разных точек (комнат) в одну — на чердак или на улицу.

Шахты занимают много места, поэтому в малоэтажных домах вместо них часто устанавливают компактные воздуховоды.

Вентиляционная шахта в панельном доме состоит из бетонных блоков, которые накладываются друг на друга. Швы между ними заделываются цементным раствором. В новостройках воздушные магистрали делают из металлических или пластиковых коробов. На крыше шахта заканчивается специальным зонтом — он защищает трубы от попадания осадков, листьев и мусора.

Виды воздуховодов:

• Встроенные. Бывают прямоугольного или квадратного сечения. Закладываются при строительстве в несущих стенах высотного здания. Их делают из кирпича или бетонных блоков.
• Накладные/подвесные. Устанавливаются уже после окончания стройки и отделки помещений. Чаще всего производятся из листовой оцинкованной стали. Главный недостаток — подверженность коррозии, поэтому важно защитить их от повышенной влажности. Такие воздуховоды нужно шумоизолировать — иначе движение воздуха внутри металлической шахты может сопровождаться гулом.
• Наружные. Монтируются на внешней стороне здания. Их изготавливают из всех вышеупомянутых материалов.

В каждом многоэтажном жилом здании вентиляционные системы разные. Создание вентиляции проходит через следующие этапы:

1. Специалисты производят расчет вентиляции в жилом доме исходя из площади квартир и отдельных комнат.
2. Составляется схема вентиляции. В ней указывают способ распределения воздушных потоков, площадь сечения каналов, уровень шума оборудования, тип вентиляции и другие ее особенности.
3. По схеме разрабатывается чертеж с детальным описанием, который согласуют технические службы. После согласования подготавливают необходимую документацию.
4. Начинается монтаж вентшахт во внутренних стенах здания. После окончания работ систему проверяют на соответствие всем требованиям.

Требования к вентиляции жилого дома:

• герметичность;
• высокая производительность;
• пожаробезопасность;
• соответствие санитарным нормам. Для России санитарно-гигиенические нормативы для вентиляции указаны в СНиП 41-01-2003.

Вентиляция в квартире виды. Виды оборудования, которое используют для вентиляции в квартирах и загородных домах

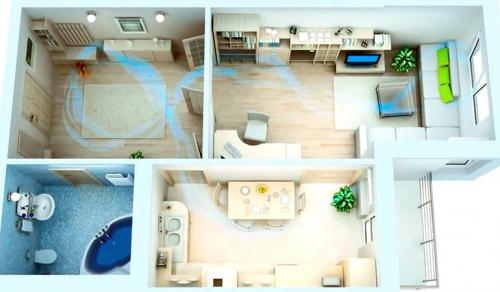

Вентиляционные системы, устанавливаемые в квартирах, можно условно разделить на три категории, в зависимости от функциональных возможностей, принципа действия и особенностей монтажа. Рассмотрим каждую категорию более детально.

Естественная циркуляция воздуха

При монтаже такого оборудования в квартире устанавливаются приточные клапаны. Элементы представляют собой пластиковые патрубки, которые монтируются в стену и с наружной стороны закрываются алюминиевым кожухом. Внутри расположена теплоизоляция.

С внутренней стороны клапан комплектуется фильтром и заслонкой, которые помогают регулировать поступление воздушного потока. Клапан не обеспечивает самостоятельный приток воздуха внутрь квартиры (здесь отсутствует вентилятор). Циркуляция обеспечивается за счёт удаления отработанного воздуха через вентиляционные каналы кухонных помещений и санузлов.

Чтобы воздушный поток бесперебойно перемещался от клапана к вытяжной системе необходимо оставлять зазоры под межкомнатными дверями, .

бюджетный вариант, обеспечивающий квартиру притоком свежего воздуха; надёжность – в конструкции отсутствуют механические элементы; простота – при наличии определённых навыков система устанавливается самостоятельно; комфорт – система не издаёт шума во время работы; удобство эксплуатации – клапан не нуждается в сложном обслуживании, в случае необходимости промывается водой; не загромождается внутреннее пространство; система не привязана к городской электросети.

для установки системы, в доме должна нормально функционировать штатная вытяжка; сравнительно небольшой приток свежего воздуха ( не более 40 м3/час для одного клапана); при монтаже потребуется сквозное бурение стены, что доставляет определённые сложности в монолитной застройке.

Эффективность естественной вентиляции заметно снижается, когда уличная температура превышает +10 градусов .

Принудительная циркуляция воздуха

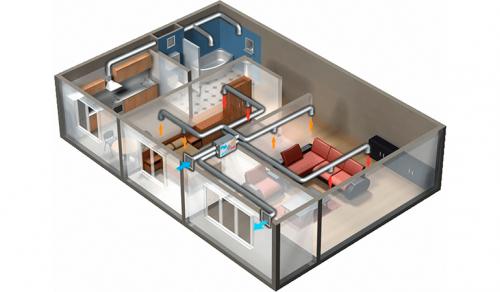

Это более сложное оборудование, КПД которого намного выше, чем у предыдущей системы. Такие устройства ещё называют наборными, за счёт многокомпонентной конструкции, в которой внутри металлического ящика с шумоизоляцией размещаются следующие элементы:

Такие модели устанавливаются за пределами жилых помещений. Обычно монтаж выполняют на балконах, в санузлах и подсобных помещениях, за подвесными потолками.

Оборудование в таких системах принудительно нагнетает в квартиру свежий воздух, выдавливая старый через вентиляционные шахты. Если общедомовая система воздухообмена не работает, оборудование комплектуется вытяжными вентиляторами. Некоторые модели оснащаются встроенным рекуператором, который подогревает воздушный поток, поступающий в помещения.

Монтаж принудительных вентиляционных систем предполагает проведение жёстких либо гибких воздуховодов, что потребует незначительного переустройства квартиры.

Преимуществами оборудования считаются следующие факты:

циркуляция не зависит от функциональности вытяжных шахт;

оборудование работает с минимальным уровнем шума;

возможность тонкой регулировки воздушного потока;

автоматическое поддержание микроклимата внутри квартиры;

фильтрация избавляет воздух от вредных примесей;

автоматизированная работа в заданном режиме;

бюджетная стоимость расходных элементов.

К существенным недостаткам относятся необходимость монтажа подвесного потолка для маскировки воздуховодов и существенное увеличение потребления электроэнергии.

Помимо этого, установка такой системы возможна только при проведении ремонта в квартире.

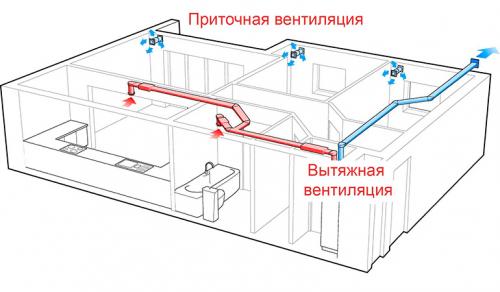

Комбинированная система

Благодаря конструктивным особенностям, такие модели считаются наиболее доступными по цене и практичными в эксплуатации. Принцип работы системы заключается в поступлении свежего воздуха через приточные клапана, расположенных в оконных рамах или стенах. Отработанный воздух удаляется посредством вытяжных вентиляторов.

Учитывая, что в зимнее время года внутрь помещений будет поступать холодный воздух, имеет смысл размещать приточные клапана над радиаторами отопления или электронагревательными приборами. В этом случае, холодная струя будет равномерно перемешиваться с тёплым воздушным потоком, обеспечивая комфортную температуру в жилой зоне.

Вытяжные вентиляторы такой системы работают постоянно, в дневное время, когда в квартире нет жильцов, обороты можно уменьшить до минимальных значений.

Преимущества:

отсутствие сложных элементов, что обеспечивает надёжность системы;

не загромождает внутреннее пространство;

нет необходимости в специальном техническом обслуживании;

стабильный воздухообмен в любое время года;

Недостатками являются отсутствие в приточных клапанах системы подогрева воздуха и фильтра для его предварительной очистки. Кроме этого, воздухообмен комбинированных систем заметно ниже, чем у других моделей.

Источник: https://interer-i-dekor.ru-land.com/stati/vytyazhka-v-kvartire-svoimi-rukami

Нужна ли приточная вентиляция в квартире. Что же для этого нужно?

Мы уже 10 лет устанавливаем системы вентиляции в загородные дома и городские квартиры. Будет ли это вентиляция в доме или квартире — большого значение не имеет. В каждом доме есть спальня, гостиная, кухня, санузел и все эти помещения нуждаются в чистом и здоровом воздухе, а воздух — как вода и еда, без него мы просто не сможем нормально жить.

Кухня — помещение, где скапливаются запахи, отработанный воздух и большое количество влажного пара. Все мы проводим на кухне не один час, в момент приготовления пищи очень важно как наше самочувствие, так и чистота помещения, поэтому эта часть дома заслуживает особо пристального внимания. Установка системы приточно-вытяжной вентиляции на кухне строго обязательна.

Санузел — помещение, где всегда повышено содержание тепла и влаги, верные спутники которых — плесень и грибок. Они начинают заводиться под ванной, под раковиной или за унитазом, т.е. во всех труднодоступных влажных местах. Конденсат, влага, сырость, а с ними плесень и грибок, начинают разрушать вашу квартиру и сделанный новенький ремонт, а так же убивают здоровье ее жильцов, поэтому в данном помещении необходимо устанавливать систему вентиляции также в обязательном порядке.

Спальня — помещение, где во время и после сна скапливается влажный и спертый воздух. Когда мы спим — мы потеем, с дыханием выдыляем избыточную влагу и вредный углекислый газ. Все это нужно полностью выводить из помещения, иначе мы подвергаем себя риску обзавестись болезнями сердца, головы и легких. Человек проводит во сне в среднем по 8 часов в день, целую треть своей жизни, практически 25 из 70 лет. Когда вы спите, невозможно самостоятельно регулировать температуру, влажность и качество воздуха в помещении. Для этого также необходима система автоматической приточно-вытяжной вентиляции.

Гостиная — часть дома, которая связана с помещениями повышенной влажности и в котором постоянно присутствуют вредные испарения от отделочных материалов. Какими бы экологичными не были используемые в отделке гостиной комнаты материалы, они все равно выделяют те или иные вредные вещества. Если воздух в помещении не меняется на свежий в течении часа, то мы на 80% становимся подвержены риску заболеть самыми страшными болезнями, среди которых слабоумие и рак. Система приточно-вытяжной вентиляции обеспечит полную смену вредоносного воздуха в положенный срок и сохранит ваше здоровье.

Кстати: После установки системы приточно-вытяжной вентиляции в квартире пропадает необходимость в постоянной уборке пыли, система выводит до 98% пыли и грязи из помещения.

Практически все без исключения помещения в городской квартире нуждаются в постоянной качественной вентиляции, вместе со старым воздухом из помещений выводятся как все вредные микробы, пыль и грязь, так и избыточное тепло, влага и канцерогены.

Приточная вентиляция в квартире с фильтрацией. Самодельная домашняя вентиляция

• DIY или Сделай сам ,
• Здоровье гика

Каждый, кто уже обзавёлся измерителем уровня углекислого газа (CO2), знает, насколько важно непрерывно подавать в жилые помещения свежий воздух. Самое простое решение этой проблемы — всегда держать открытой форточку, но у меня, как и во многих других городских домах, это не комфортно из-за уличного шума, к тому же при открытой форточке может быть очень холодно.
Второй вариант решения проблемы свежего воздуха — приточная вентиляция, подающая воздух с улицы. Я пытался использовать компактные системы приточной вентиляции Tion, iFresh, Ballu, но понял, что все они меня не устраивают — при достаточном расходе воздуха они слишком сильно шумят. Судя по всему, сделать тихую систему с вентилятором, находящимся в комнате, невозможно.
Именно поэтому, я сделал систему домашней вентиляции сам.

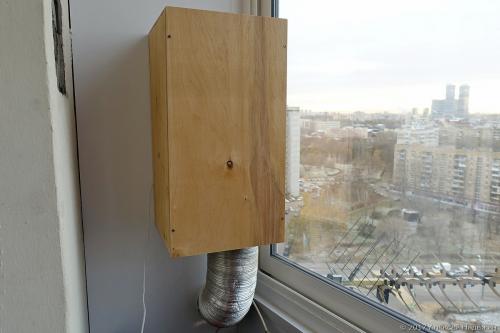

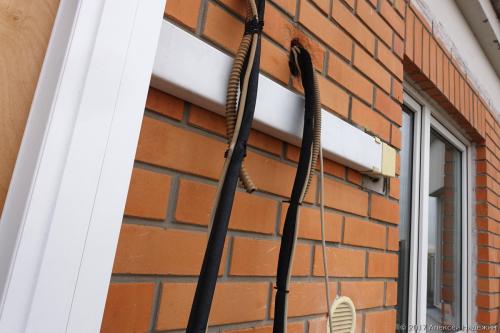

Установка расположена на балконе. Воздух забирается с улицы, фильтруется, и по воздуховоду, закреплённому на внешней стене дома, подаётся в соседнюю комнату.

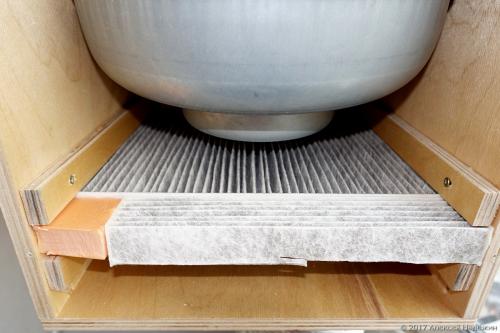

В фанерном ящике, который мне обошёлся приблизительно в 300 рублей, располагается вентилятор Лиссант ВК125Б за 2400 рублей и автомобильный салонный фильтр за 240 рублей.

При питании от сети вентилятор даёт огромный расход воздуха (320 м3/ч) и очень сильно шумит, поэтому я использую его на пониженных оборотах. К сожалению при использовании электронных регуляторов мощности вентилятор начинает громко гудеть, поэтому пока я просто плавно меняю напряжение на вентиляторе с помощью ЛАТР за 1150 рублей.

При напряжении 110 вольт вентилятор даёт расход 60 м3/ч и потребляет около 25 Вт. Такого расхода достаточно для двух человек.

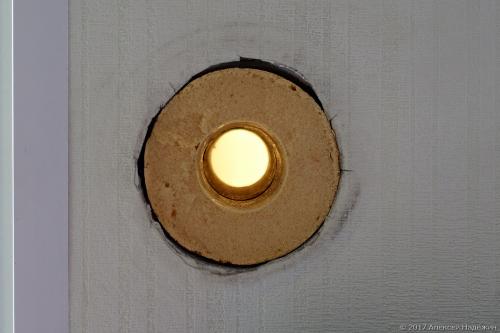

В комнату воздух подаётся через 125-миллиметровое отверстие от клапана КИВ-125, который был штатно установлен при строительстве дома серии П44Т. Для снижения шума (как от вентилятора, так и шума улицы) в отверстие установлен шумогаситель от клапана КИВ-125.

Работу системы вентиляции конечно слышно, но её шум гораздо меньше, чем у компактных проветривателей при таком же расходе. Когда в комнате я один, напряжение можно снизить до 90 вольт и шум системы почти не слышен.
За две недели использования белоснежный фильтр стал серым. Наверное, имеет смысл менять фильтры раз в месяц.

В ближайшие дни ко мне придёт из Китая измеритель уровня CO2 с трёхступенчатым управлением вентилятором за $44. Хочу заменить ЛАТР либо тремя высоковольтными плёночными конденсаторами либо куплю маленький 40-ваттный тороидальный трансформатор 220/220 и сделаю отводы от вторичной обмотки, размотав её и намотав обратно. Получится автоматическая система, управляющая тремя скоростями вентиляции.
В холодное время года уличный воздух необходимо подогревать, чтобы было не холодно в комнате. Сначала я хотел установить на стене перед отверстием, из которого дует воздух, обычный дешёвый тепловентилятор с керамическим нагревателем, выкинув из него вентилятор, но потом в голову пришла идея направить поток воздуха на батарею отопления. Вполне возможно, что этого будет достаточно. Завтра улетаю в Японию, а когда вернусь буду экспериментировать.
Самодельная приточная установка обошлась мне менее, чем в 3000 рублей (не считая стоимости ЛАТРа), работает у меня уже две недели и радует низким уровнем шума и свежим воздухом в спальне (уровень CO2 не превышает 700 ppm).
