Первым делом во время кровельных работ укладывают мауэрлаты. Для деревянных домов эта составная часть является последним сегментом сруба. Крепят её с помощью запилов. Если же стены выполнены из кирпича, то фундамент всей кровли укладывается и фиксируется раствором и металлическими шпильками.

При этом, для того, чтобы элементы фурнитуры совпали с отверстиями, доску сначала кладут на поверхность стены со шпильками, а затем ударяют по ней молотком. На дереве останутся отметины, на месте которых нужно будет просверлить отверстия. Схема четырехскатной крыши предполагает наличие мауэрлатов по всем несущим стенам.

Создание мауэрлатов для последующего монтажа четырехскатной крыши Источник mojdominfo.ru

Перпендикулярно балкам перекрытий укладывается опорная доска. В качестве такого элемента часто используют двойную доску 50*200 с зазором посередине. Чтобы добиться нужного расстояния, между балками вкладываются бруски, а затем уже вкручиваются саморезы или забиваются гвозди. Её концы должны выходить за границы мауэрлатов примерно на 15 сантиметров.

Далее три доски, предварительно обрезанные по длине, устанавливают на центральную балку, используя при этом отвес. На верхние основания стоек фиксируется коньковая доска. Стропильная система четырёхскатной крыши может быть дополнена укосинами из бруса, поддерживающими стойки. Это нужно для повышения надежности и устойчивости конструкции.

Возведение стропильной системы Источник orchardo.ru

Расчет вальмовой крыши: особенности конструкции и расчета на калькуляторе

Далее переходят к установке центральных стропил. Для этого доску прикладывают верхним концом к коньку, а снизу обрезают. Затем с помощью карандаша отмечаются места будущих запилов, а в мауэрлате делается паз на третью часть ширины стропильной доски, после чего стропилу крепят сначала к коньковому брусу, а затем вставляют в этот паз и фиксируют металлическими пластинами. Таким же способом устанавливаются промежуточные стропила с заранее выбранным шагом.

Следующий этап – монтаж угловых стропил. Начинается он с того, что вбивается два гвоздя в угол на стыке мауэрлатов и в угол конька, после чего между ними натягивается шнур. Вдоль этой линии и должна проходить угловая стропила. Устанавливается она также с помощью паза и накладок.

Монтаж угловых стропил Источник postroika.biz

Чтобы укрепить кровлю, на нижнюю часть стропил фиксируются нарожники, которые представляют собой доски, стягивающие противоположные элементы каркаса. Далее вся крыша укрепляется затяжками и раскосами, а места, требующие повышенной прочности, укрепляются с помощью дополнительной фурнитуры. На этом заканчивается обустройство каркаса четырёхскатной кровли. После того, как все эти операции выполнены, обычно переходят к укладке кровельного пирога и финишного покрытия. Затем остаётся только наладить систему водоотведения, загерметизировать стыки и подшить свесы. На этом работы по строительству кровли с четырьмя скатами оканчиваются.

Связанные вопросы и ответы:

Что такое стропильная система четырехскатной крыши

Различают 4-ре основных разновидности кровельных конструкций рассматриваемого типа:

• Классическая .

Классической принято называть кровлю с двумя парами различных скатов – треугольных и трапециевидных. Другое ее наименование – вальмовая. Подходит под основание прямоугольного сечения.

Характерной деталью вальмовый крыши является конек, образуемый верхами трапециевидных скатов. К нему по бокам примыкают вершины треугольных скатов – вальм.

• Шатровая .

Шатровая модификация четырехскатной кровли имеет форму правильной геометрической фигуры. Это 4-ре равнобедренных треугольных плоскости, соединенных вершинами в одной точке.

В отличие от выше рассмотренной модификации конька такая конструкция не имеет. Однако в точке соединения обязательно есть либо опора, либо висячая ферма. Чаще всего такие крыши сооружаются над зданиями правильной квадратной формы.

Шатровая кровля для беседки во дворе дома Источник ruflex.ru

• Датская полувальмовая .

В сравнении с традиционной вальмовой кровлей, у полувальмовой датского типа боковые треугольные скаты как бы слегка наклонены по отношению к коньку, и срезаны. Благодаря этому в пространстве между коньком и скатом с боков возникает вертикальная плоскость, в которой устанавливается полноценное окно.

Однако существенным недостатком такой системы является и усложнение и без того не простого монтажа стропильной конструкции. Есть еще более сложная версия – когда над оконным проемом обустраивается еще один скат.

• Голландская полувальмовая .

Данный вид четырехскатной крыши отличается от выше приведенных вариантов тем, что сочетает в себе одновременно и вертикальные фронты, примерно до середины высоты, и расположенные над ними вальмы.

Главное достоинство такой системы состоит в том, что все стропильные опоры укладываются на параллельно расположенные стены с несущей способностью. Это значительно упрощает монтаж и расширяет пространство для обустройства мансарды.

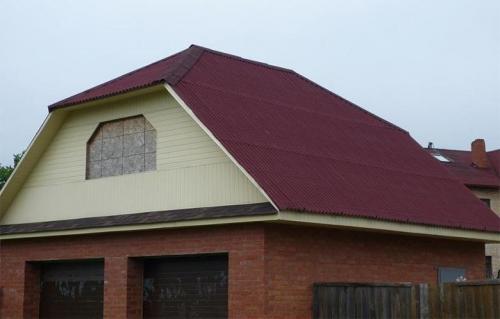

Кирпичный дом с голландской полувальмовой крышей Источник roofs.club

На заметку! Чем больше ломанных линий в профиле сечения формы крыши, тем больше возможностей обустроить под кровлей полноценное жилое пространство. Однако тем сложнее и дороже обойдется сооружение такой конструкции.

Проект, расчет нагрузок

Начало строительства крыши для частного дома должно всегда начинаться с разработки проекта. В нем должны быть отражены следующие основные моменты:

• Чертеж с указанием параметров.
• Площадь кровли.
• Необходимое количество материалов для покрытия.
• Нагрузки на стропильную систему.

За основу для расчетов берутся реальные значения величин уже построенной стеновой коробки и планируемые габариты кровли с учетом боковых свесов. Разберем особенности этой процедуры проектирования и расчетов более детально.

Какие материалы используются для создания стропильной системы четырехскатной крыши

Дома с четырёхскатной крышей

Примером является вальмовая, полувальмовая и четырёхскатная шатровая крыша.

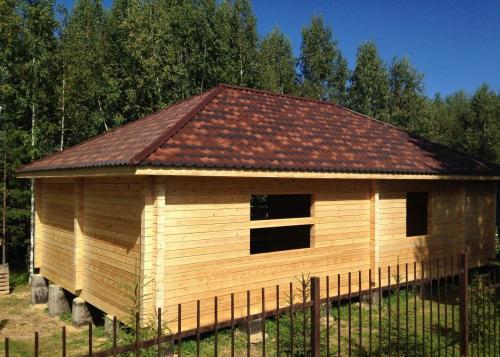

Вальмовая

Крыша этого вида имеет две трапециевидных и две треугольных плоскости. Фронтоны отсутствуют. Такая конструкция имеет минимальное сопротивление сильным порывам ветра. Визуально дом с вальмовой крышей смотрится немного ниже, чем с двускатной кровлей. Стропильная система достаточно сложная и требует точных расчётов.

Полувальмовая

Четырёхскатная полувальмовая крыша

Два ската выполнены в форме трапеции. Другие два ската имеют форму равнобедренных треугольников и по длине не доходят до половины трапециевидных скатов. Под полувальмой имеется фронтон, как правило, с окном или небольшим балконом. Без опыта спроектировать и построить такую крышу сложно.

Четырёхскатная шатровая

Все четыре ската крыши имеют форму равнобедренного треугольника и сходятся наверху в одной точке. Шатровые крыши хорошо справляются с сильными порывами ветра. Дом с такой крышей по своей красоте часто превосходит соседние строения, так как выглядит более современно и стильно. Четырёхскатные шатровые крыши создают ощущение симметрии и гармонии.

Расположение дома по сторонам света может быть любым, в зависимости от ваших предпочтений. К минусам можно отнести нехватку естественного освещения из-за отсутствия фронтонов с окнами. Монтаж достаточно сложен и требует точных расчётов.

Преимущества четырёхскатных крыш:

• Хорошие эстетические данные . Четырёхскатная крыша смотрится оригинальнее и красивее двускатной. Удачно выбрав вид, а также цвет и оттенок кровельного покрытия, загородный дом будет выгодно выделяться на фоне других построек.
• Устойчивость к ветровым нагрузкам . Конструкция крыши хорошо справляется с сильными порывами ветра. Этому способствует отсутствие фронтонов. Низкая парусность — одно из главных преимуществ таких крыш.
• Функциональность . Пространство под четырёхскатной крышей можно использовать для обустройства жилого помещения. Понадобится установить окна, правильно рассчитав общую площадь остекления, чтобы в помещении было светло и уютно.
• Несложное обслуживание . Благодаря наличию скатов, снег легко сходит с крыши под собственным весом. Вам не понадобится каждую весну заниматься очисткой крыши от снежного покрова.

В целом, дома с крышами, имеющими четыре ската, выглядят привлекательно. Нет необходимости искать решения по улучшению их эстетических качеств.

Минусы:

• Сложные расчёты . Необходимо обращаться за услугами к профессионалам.
• Большой вес . Такая конструкция ненамного, но всё же тяжелее в сравнении с двускатной крышей и требует больше строительных материалов для устройства самой крыши. Но при этом здесь нет стен, которые требуется возводить, утеплять и отделывать.
• Сложность монтажа . Для выполнения работ требуется соответствующая квалификация. Нужно уделить повышенное внимание поиску надёжной строительной компании.

Какие преимущества имеет стропильная система четырехскатной крыши по сравнению с другими типами крыш

Если делают четырехскатную крышу, чаще всего это вальмовая кровля. О ней и поговорим для начала. Центральная часть стропильной системы один в один повторяет систему двускатной кровли . Система также может быть с наслонными или висячими стропилами. Висячие стропила устанавливаются «по месту» — на крыше, для такой работы достаточно двух человек. Наслонные стропильные фермы, в виде треугольников, можно собрать на земле, а затем, готовые, поднять и установить. В этом случае работы на высоте меньше, но, чтобы поднять и установить готовые фермы, нужна либо техника (кран), либо бригада из четырех и более человек.

Стропильная система вальмовой крыши с наслонными стропилами

Основные отличия стропильной системы вальмовой крыши в тех местах, где стропила укорачиваются (стропильные полуноги) и формируются вальма — треугольные скаты. Тут устанавливаются диагональные стропила, которые также называют накосными. Они опираются на наружные или внутренние углы здания, имеют большую длину, чем обычные стропильные ноги. На диагональные стропила надо обратить особое внимание, так как на них приходится полуторная нагрузка (если сравнивать с соседними стропилами). Поэтому угловые стропильные ноги делают усиленными — собирают из двух досок, срастив их по ширине при помощи гвоздей. Также для поддержки диагональных стропильных ног устанавливаются дополнительные стойки и укосы, которые называют шпренгельным блоком.

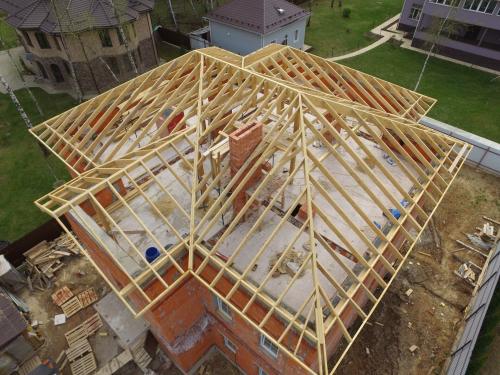

Стропильная система четырехскатной крыши: устройство вальмовой кровли

Еще стропильная система четырехскатной крыши вальмового типа отличается тем, что мауэрлат укладывается по периметру здания, а не только по длинным сторонам коробки. Это понятно — стропила располагаются по периметру, а не только по двум сторонам, как в двускатной кровле.

Мауэрлат — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил.

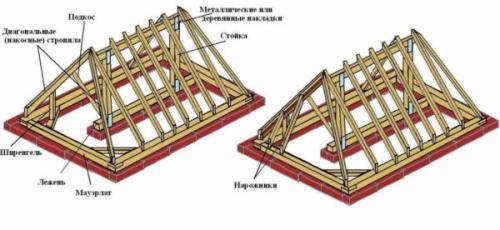

Диагональные стропила

Как уже говорили, накосные (угловые) стропила несут повышенную нагрузку: от укороченных стропил боковых скатов и от вальм. К тому же, длина диагональных стропил вальмовой крыши обычно превышает стандартную длину пиломатериалов — она больше 6 метров, поэтому их делают срощенными и сдвоенными (спаренными). Этим решается сразу две задачи: получаем балку нужной длины, увеличиваем ее несущую способность. Две спаренные доски выдерживают большие нагрузки, чем цельный брус того же сечения. И еще один момент: срощенные балки для накосных стропил делают из того же материала, что и обычные стропильные ноги. Это дешевле, да и вам не нужно искать специальный материал.

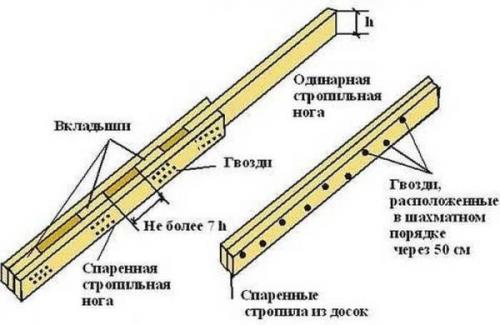

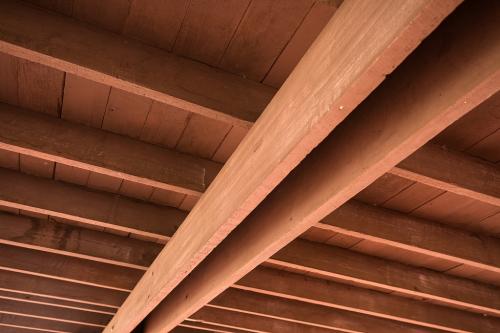

Как спаривать стропила из досок

Если используются срощенные балки, диагональные стропила, как правило, страхуют установкой подкосов и/или шпренгелей (стоек).

• Если длина балки до 7,5 м, достаточно одного подкоса, который упирается в верхнюю часть балки.
• При длине от 7,5 м до 9 м, устанавливают дополнительную стойку или шпренгель. Эти подпорки ставят внизу, на 1/4 длины стропила.
• При длине наклонного стропила более 9 метров, нужна третья, промежуточная опора — стойка, которая подпирает середину прогона.

Шпренгель — особая система, которая состоит из балки, опирающейся на две примыкающие наружные стены. На эту балку опирается стойка, подпертая с двух сторон укосами (укосы ставят при необходимости).

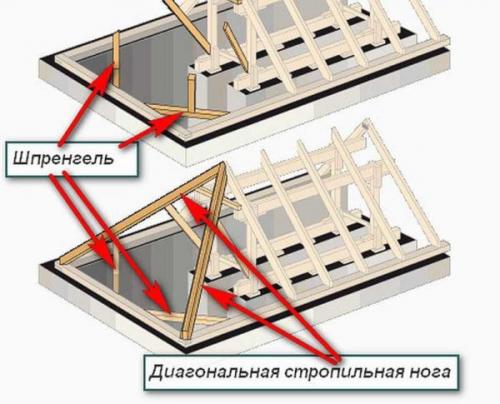

Шпренгельные балки поддерживают диагональные стропила

Шпренгельную ферму обычно не считают, а делают из тех же материалов, что и стропильную систему. Для самой балки 150*100 мм, стоек — 100*100 мм, для укосов — 50*100 мм. Это может быть брус подходящего сечения или срощенные балки.

Опирание накосной стропильной ноги

Диагональные строплиьные ноги верхним концом опираются на коньковый брус. Точное исполнение этого узла зависит от типа системы и количества прогонов.

Если прогон один, консоли делают длиннее подстропильной рамы на 10-15 см. Если такой выпуск слишком большой, его затем подрезают. Но делать короче не стоит — доращивать намного сложнее и дороже. В эту точку будут опираться накосные диагональные ноги.

Узел опирания диагональных стропильных ног с одним коньковым прогоном

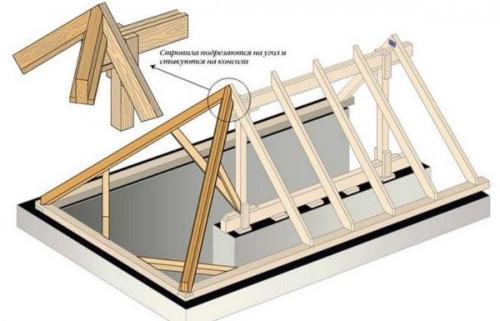

Стропила подрезают под нужным углом, стыкуют на консоли. Крепят при помощи гвоздей. Усилить соединение можно при помощи металлических накладных пластин.

Как выбрать оптимальный дизайн стропильной системы четырехскатной крыши

При составлении проекта четырехскатной крыши нужно учитывать следующие факторы:

1. Количество снега, выпадающее в регионе в зимний период. Основной показатель для расчета несущей способности крыши.
2. Вес кровельного покрытия и других материалов: утеплителя, обрешетки.
3. Ветровая нагрузка.

ВАЖНО! С учетом этих цифр определяется нагрузка на крышу, необходимая несущая способность, мощность стропил и шаг между ними. Профессионалы советуют при выборе сечения стропильных брусьев закладывать запас прочности от 1,4.

На этом этапе также необходимо определить и рассчитать угол наклона скатов. Рекомендации следующие:

• При большой силе ветра желательно делать небольшой уклон, поскольку крутая крыша имеет высокую парусность;
• при большой массе снега и сильных дождях лучше закладывать максимальный угол (до 60 градусов), чтобы вода и снег беспрепятственно сходили с кровли;
• если планируется жилой чердак (мансарда), рекомендуемый угол большой. Возможно также устройство ломаной кровли.

От угла наклона зависит также возможность использования разных кровельных материалов:

1. ✅ Профлист, металлочерепица, кровельная сталь – 14-60 градусов.
2. ✅ Шифер, рулонные материалы – 8-18.
3. ✅ Черепица – 30-60.

Универсальный угол – от 8 до 14 градусов: можно использовать профильный металл, шифер, мягкую кровлю, рубероид. Рулонными материалами можно крыть кровли с минимальным углом и плоские.

СОВЕТ! При определении угла обязательно следует учитывать такой момент, что на крутых скатах кровельного материала потребуется больше. В связи с этим, уже на стадии проектирования это нужно предусмотреть.

Следующий этап – определение высоты конька. Ее рассчитывают, используя значение величины угла и известную длину второго катета – расстояние от мауэрлата до стойки, на которую будет опираться конек. Когда известна высота конька, по теореме Пифагора определяются длины стропильных ног.

При составлении проекта определяется тип стропильной системы. Она может быть висячей или наслонной. Для домов с небольшой площадью, а также для верхних сегментов ломаных крыш предпочтительны висячие стропила. В других случаях предпочтительны наслонные: стропильные ноги опираются не только на мауэрлат и конек, но имеют дополнительные опоры в виде вертикальных стоек во внутреннем пространстве чердака.

При большой площади крыши нужны сборные стропила.

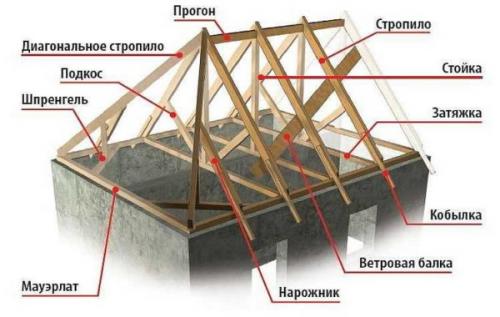

Элементы конструкции:

1. Мауэрлат – опорный брус, располагающийся поверх стен по периметру дома.
2. Конек (для вальмовых и полувальмовых кровель, у шатровых отсутствует).
3. Диагональные стропильные ноги, соединяющие углы дома с коньком или вершиной шатра – накосные стропила.
4. Рядовые стропила.
5. Угловые короткие стропила (нарожники) служат дополнительной опорой для накосных. Одним концом упираются в мауэрлат, вторым – в накосное стропило.
6. Балки чердачного перекрытия.
7. Боковые прогоны (для ломаных крыш и вальмовых с большой площадью).
8. Вертикальные стойки.
9. Дополнительные элементы, усиливающие конструкцию: раскосы, подкосы, стяжки (ригели). Стяжки используются при изготовлении ферм для висячих стропил.

Как правильно выполнить монтаж стропильной системы четырехскатной крыши

Основные элементы устройства четырехскатной крыши:

1. Стропильная система. Она состоит из стропил, которые укрепляются на боковых стенах здания и создают основу для крыши. Стропила имеют форму треугольника и предназначены для поддержки кровельного покрытия.

2. Водостоки. Четырехскатная крыша имеет четыре ската, каждый из которых собирает воду и направляет ее в водостоки. Водостоки могут быть различными по форме и материалу изготовления.

3. Кровельное покрытие. Четырехскатная крыша может быть покрыта различными материалами: черепицей, металлочерепицей, профнастилом и другими. Кровельное покрытие служит для защиты стропил и внутренних помещений от осадков и внешних воздействий.

4. Вентиляция. Для обеспечения вентиляции внутреннего пространства здания в четырехскатной крыше предусматриваются специальные вентиляционные элементы, которые позволяют поддерживать оптимальный климат внутри здания.

Преимущества устройства четырехскатной крыши:

— Высокая прочность и устойчивость. Благодаря своей пирамидальной форме и крепкой стропильной системе, четырехскатная крыша обладает высокой прочностью и устойчивостью к неблагоприятным погодным условиям.

— Эстетичный внешний вид. Четырехскатная крыша выглядит элегантно и привлекательно, что придает зданию изысканность и привлекает внимание.

— Возможность использования различных кровельных материалов. Благодаря своей форме, четырехскатная крыша может быть покрыта различными материалами, что дает возможность выбрать оптимальный вариант для каждого конкретного случая.

Недостатки устройства четырехскатной крыши:

— Большие затраты на строительство. Устройство четырехскатной крыши требует большого количества материалов и сложных строительных работ, что может сделать строительство дорогостоящим.

— Сложность ремонта. В случае повреждения или утечки на четырехскатной крыше, ремонт может быть сложным и требовать профессиональных навыков.

Четырехскатная крыша — это популярный и практичный выбор для просторных домов и общественных зданий. Она обладает прочностью, эстетичным внешним видом и возможностью использования различных кровельных материалов. Однако, стоимость строительства и сложность ремонта могут быть недостатками данного типа крыши.

Типы четырехскатных крыш

1. Четырехскатная крыша с одинаковыми скатами: это самый простой и наиболее распространенный тип четырехскатных крыш. В этом случае, все четыре ската имеют одинаковую форму и наклон. Этот тип крыши хорошо подходит для домов с прямоугольными фасадами, так как он обеспечивает простоту конструкции и хорошую стабильность.

2. Четырехскатная крыша с разными скатами: в этом варианте крыши, каждый скат имеет свою индивидуальную форму и наклон. Такая конструкция может быть использована для создания уникального внешнего вида здания и может быть адаптирована к различным архитектурным стилям.

3. Шатровая крыша: это разновидность четырехскатной крыши, где все четыре ската имеют наклон в одном направлении и встречаются в одной точке. Такая конструкция создает особую геометрическую форму и может быть использована для создания стильного и современного вида здания.

4. Мансардная крыша: это тип четырехскатной крыши, где нижний скат имеет более крутой наклон, а верхний скат — более пологий. Такая конструкция позволяет увеличить полезную площадь здания, создавая дополнительное пространство под крышей.

В зависимости от потребностей и предпочтений владельцев зданий, каждый из этих типов четырехскатных крыш может быть выбран для создания красивого и функционального здания.

Какие факторы могут повлиять на долговечность стропильной системы четырехскатной крыши

Итак, начнем с металлочерепицы. Сегодня этот кровельный материал изготавливают методом проката стального оцинкованного листа и покрывают долговечным полимерным покрытием. По внешнему виду такой материал отдаленно напоминает традиционную черепицу, но при этом обладает рядом важных преимуществ, первая из которых – это легкость, всего пять с половиной килограмм на квадратный метр. С другой стороны, в России уже многие владельцы домов готовы покрыть свою крышу хоть чем-нибудь, но только не поднадоевшей вездесущей металлочерепицей.

Для монтажа металлочерепицы на четырехскатной крыше подойдут самые обычные стропила и обрешетка, на которые листы нужно крепить кровельными саморезами. Главное потом, уже по окончанию монтажа, тщательно загерметизировать все крепление, закрасить царапины и нигде не оставить ни шанса для коррозии.

Если вы все сделаете правильно, такая крыша будет служить до 45-50 лет, как обещают производители. Единственная сложность, с которой вы столкнетесь, будет заключаться в том, чтобы грамотно выполнить узлы хребтов четырех скатов:

И особое внимание нужно будет уделить кровельному пирогу:

Итак, разберем процесс установки металлочерепицы на четырехскатную кровлю шаг за шагом. Подготовьтесь к монтажу: возьмите обувь на мягкой подошве, а наступать вы сможете только в местах обрешетки и в прогиб волны.

Более подробно мы будем говорить о том, как уложить металлочерепицу конкретно на скаты вальмовой и шатровой крыши. Как вы уже знаете, у стандартной четырехскатной крыши все скаты представлены либо в виде треугольника, либо в виде трапеции. Например у шатровой крыши все четыре ската – это треугольники, причем равнобедренные. А вот у вальмовой крыши два треугольника и две трапеции:

А теперь – самый главный момент. Если вы работаете с четырехскатной крышей: вальмовой, полувальмовой или шатровой, металлочерепицу вам однозначно придется резать. А поэтому запаситесь заранее ножовкой по металлу или электролобзиком. Для более точных работ вам подойдут также ручные ножницы или вырубные электрические.

Главное, не используйте болгарку, так как абразивные круги повреждают антикоррозийные свойства листа: все из-за прожигания покрытия. Приобретите также специальный баллончик с краской для того, чтобы покрасить образовавшиеся в процессе монтажа срезы и потертости, любые другие повреждения полимерного покрытия и даже царапины.

Вам понадобится обрезать листы и на треугольных скатах, и на хребтах. Для этого разместите листы и соорудите называемый чертог. Для этого возьмите четыре доски и уложите их параллельно друг другу, в виде параллелепипеда. Крепление должно получиться шарнирным, не жестким. При этом расстояние между левой доской и внешней стороны правой должно быть равным рабочему расстоянию, а это 1 метр 10 сантиметров. Теперь чертог одной стороной приложите к хребту и начертите линию отреза:

Крепить лист металлочерепицы на крышу с четырьмя скатами нужно так:

• если нижние листы, то через волну;
• остальные листы – как можно ближе к ступеньке снизу;
• со стороны торцевой доски – в каждую волну.

В местах нахлеста листы закрепите между собой дополнительно короткими саморезами. Важно, чтобы вы при этом закрутили саморезы плотно, но не раздавили уплотнительную прокладку.

А теперь – подробный пошаговый мастер-класс укладки металлочерепицы на скаты с наклонными окнами:

Мы подготовили для вас еще один замечательный мастер-класс:

Будьте так же внимательны: между листами металлочерепицы в местах перехлеста возникает капиллярный эффект – вода во время дождя немного просачивается между плотно прижатыми листами.

Как обеспечить водонепроницаемость стропильной системы четырехскатной крыши

Даже если конструкция крыши оснащена идеальной системой подкровельной вентиляции, кровля всегда остаётся элементом дома, подверженным воздействию влаги. Снаружи — это атмосферные осадки, а изнутри — пары воздуха, поднимающиеся из теплых комнат помещения и конденсирующиеся в верхней части дома, в частности на несущих конструкциях кровли — деревянных стропилах. Постоянному воздействию влаги подвергаются в первую очередь открытые деревянные конструкции — нижние венцы из бревна и бруса, элементы каркаса. Особенно это актуально для районов с влажным климатом.

Фото: ТЕХНОНИКОЛЬ

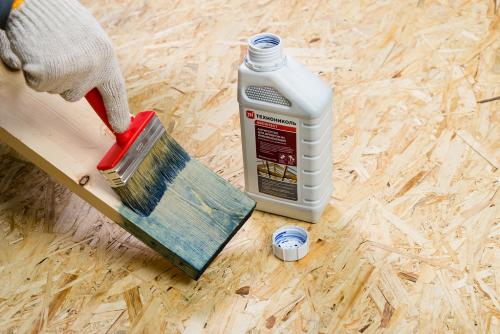

Влажная среда способствует размножению микроорганизмов и насекомых. Поэтому на деревянных поверхностях могут образовываться плесень, грибки, способствующие гниению древесины. Помимо этих микроорганизмов, стропила кровли могут облюбовать в качестве благоприятного места обитания насекомые-древоточцы. Поэтому в первую очередь деревянным конструкциям кровли необходима биозащита — обработка безопасным для людей и животных, но препятствующим размножению насекомых и микроорганизмов химическим средством.

Фото: ТЕХНОНИКОЛЬ

Ну и конечно, второй враг, который подстерегает стропила кровли, это огонь. Дерево является горючим материалом. И об этом нельзя забывать, особенно в районах с засушливым жарким климатом. Поэтому для полной уверенности в пожаробезопасности стропил рекомендуется также обрабатывать их антипиренами — средствами огнезащиты.

Как минимизировать риск образования плесени на стропильной системе четырехскатной крыши

Так, как квадратных строений гораздо меньше по сравнению с прямоугольными, четырехскатные кровли чаще возводят классического типа. Материал для стропил крыши должен состоять только из качественного высушенного дерева. Весь процесс стройки можно разделить на несколько этапов.

Перекрытие

При возведении стен и заливке армопояса специалисты предусматривают своеобразную нишу по всему периметру под опорные брусья перекрытия. Именно на них укладываются потолочные балки. Между деревом и стеной обязательно закрепляют пару слоев гидроизоляции.

Если ниша не была предусмотрена строителями, балки перекрытия монтируются непосредственно на мауэрлат, установка которого описана ниже. Шаг между досками подбирают в зависимости от параметров утеплителя. Для обеспечения жесткости перекрытия между балками гвоздями закрепляют деревянные перемычки.

Забивать гвозди в дерево следует немного под углом, в противном случае – пиломатериал может растрескиваться.

Укладка мауэрлата

Работы по монтажу деревянного каркаса начинают с установки мауэрлата – бруса значительного сечения (100х100, 100х150), который закрепляют по всему периметру строения. Соединения по длине отдельных участков осуществляются внахлест, как это указано на картинке.

Брус укладывают на слой гидроизоляции, чаще всего – рубероид.

Если стены здания выполнены из кирпича или газобетона для установки мауэрлата предварительно заливают железобетонный пояс, в который заранее вкладывают металлические шпильки с шагом 10-12 см для дальнейшего монтажа бруса.

Диаметр крепежных элементов должен примерно составлять 1 см. Их длина рассчитывается с учетом сечения дерева.

Монтаж вертикальных стоек и коньковой балки

Один из наиболее важных моментов построения стропильного каркаса – выставление прогона. Он должен находиться строго посередине строения. Для этого специалисты отбивают диагонали при помощи нитки, несколько раз перемеряют расстояния от стен до прогона.

Опоры для конькового прогона устанавливаются с примерным шагом 3-4 м, в зависимости от длины здания. Для сохранения их вертикального расположения монтируют временные подкосы. Крепления вертикальных стоек к горизонтальной балке осуществляется прямым стыком или прямым прирубом. Правильность установки прогона сверяют при помощи строительного уровня.

Фиксация боковых наклонных элементов

Прежде, чем приступать к монтажу боковых стропил, на коньковой балке размечают места их фиксации. Как правило, шаг размещения составляет 50 до 150 см. Крепление их верхних концов ничем не отличается от того, что применяется при построении двухскатной крыши. Стропила зарезаются под углом 45⁰и состыковываются на гранях коньковой балки. Все образовавшиеся верхние узлы стропильной системы вальмовой крыши фиксируются гвоздями и укрепляются металлической или деревянной пластиной.

Нижние концы боковых ног могут монтироваться двумя способами, представленными на рисунке ниже.

Первую схему опирания стропил на мауэрлат применяют, если четырехскатная крыша будет иметь выпуск. Как правило, такие свесы требуют доращивания стропильных досок дополнительными пиломатериалами. Дерево необходимой длинны фиксируют к нижним концам стропил при помощи гвоздей.

Для деревянных, каркасных или зданий из легкого бетона (тем, которым противопоказаны распорные нагрузки) применяют систему со скользящими каркасными элементами. Крепежные детали в данном случае представлены двумя металлическими составляющими. Первая часть фиксирующего узла монтируется на мауэрлат, вторая – на стропила. Между собой они соединяются при помощи длинной прорези.

Скользящие элементы крепления рекомендуют применять и для скрепления стропил на коньковой балке. Таким образом, можно избежать деформационных процессов кровли при усадке дома или сезонных сдвигов стен.
