Стропильная система эркера крыши. Устройство стропильной системы

Стропильная система эркера крыши. Устройство стропильной системы

Стропильную систему нужно обязательно делать для многих видов крыш. Конечно, крыша с эркером также должна ее иметь. Возведение стропильной системы для такого вида крыши может быть осуществлено из деревянных балок и досок. Их соединение друг с другом, а также с другими элементами конструкции, осуществляется посредством шурупов, саморезов и иных подходящих крепежных элементов. Стропильная система должна состоять из балок достаточных размеров, причем выбирать нужно с запасом, обрезая лишнюю длину или ширину непосредственно во время монтажа. По большому счету, принципы выполнения работ по возведению стропильной системы в этом случае мало чем отличаются от традиционных работ при устройстве разных видов крыш. Укладка мауэрлата выполняется по армированному поясу, в том время как крепление стропильных ног осуществляется к мауэрлату.

Установка стропильных ног выполняется на начальном этапе. Стропильные ноги необходимо вывести за плоскость стен. Это в дальнейшем можно было сформировать карнизные свесы. Это не позволит влаге, которая стекает по кровле, оказывать негативное воздействие на материал стен. Чтобы закрепить различные деревянные элементы крыши, обычно применяются традиционные саморезы или специальные крепежи, которые устойчивы к коррозии и покрыты слоем оцинкованной стали.

Стропильная система может быть установлена на самой крыше независимо от того, вальмовая она или нет.

Кроме того, возможен вариант, при котором отдельные элементы системы будут собираться на поверхности земли. Это будет зависеть от конструктивного решения и проекта – будет ли являться крыша с эркером самостоятельной конструкцией, либо станет продолжением крыши дома. В тех ситуациях, когда стропильная система для яндовой крыши собирается отдельными фермами, то после того, как они будут подняты на крышу, закрепить их необходимо не только мауэрлатом, но и к коньку. Крепление к коньку обычно выполняется при помощи стальных пластинок. Крепить металлические пластинки в этом случае рекомендуется с использованием специальной прокатной машины. Если нет возможности ее использовать, то можно применить обычный молоток.

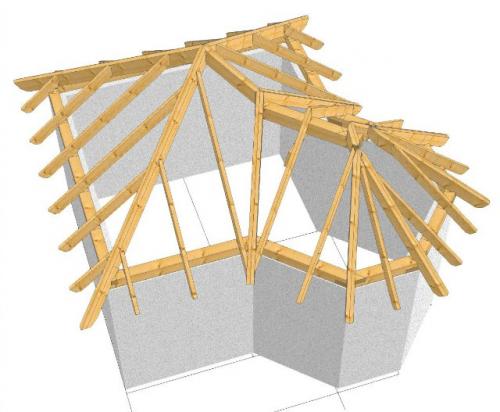

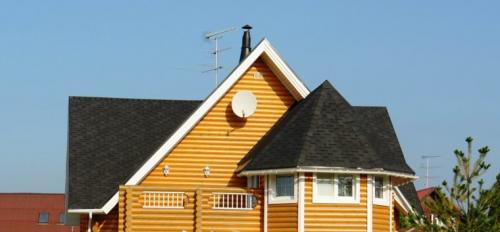

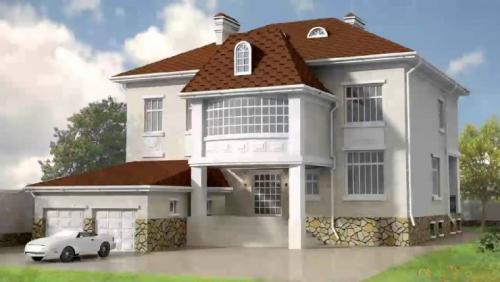

Четырехскатная крыша с эркером. Разновидности крыши над эркером

Современные строительные проекты частных домов включают большое количество различных элементов конструкции, выполняющих определенные функции. Довольно часто строительные компании предлагают клиента проекты домов с крышей над эркером.

Эркер – это небольшое внутреннее пространство дома, которое выходит за пределы фасада. Обустройство подобной конструкции не представляет никаких дополнительных сложностей, здесь главное внимание сосредоточено на особенности кровельной конструкции.

В частном домостроении эркер обычно представляет собой крытый балкон, стены которого при этом являются неотъемлемой составляющей перекрытий здания. Эркерная конструкция зависит и от самого строительного проекта. Но чаще всего ее исполняют в форме трапеции, многогранника или полукруга.

Основные формы яндовой крыши над эркерами загородных коттеджей:

• Многощипцовая
• Вальмовая
• Декоративная
• Полусфера

Владельцы загородных домов больше отдают предпочтение вальмовой конструкции, которая считается наиболее простой в обустройстве.

Такая конструкция кровли не требует значительных капиталовложений, трудовых затрат, при этом эффективно защищает внутренне пространство от различных негативных природных влияний.

Монтаж яндовой (эркерной) кровли

Предварительно создают проект эркера, производят все необходимые расчеты. Эркерную конструкцию можно выполнять в процессе строительства самого дома, пристроить позже. Далее подбирается тип кровли, ее покрытия, после чего можно приступать к созданию эркерного каркаса, обустройству кровли.

На первом этапе возведения эркера своими руками формируется специальный армированный пояс, который необходим:

• Для формирования надежной опоры всех балок, поддерживающих систему стропил.
• Для разгрузки оконных перемычек.

При использовании в качестве строительного материала кирпича, армированный пояс усиливает кирпичную кладку.

Для изготовления армопояса используется металлическая сетка и раствор бетона. При этом стены эркерной конструкции могут быть выполнены немного выше стен дома, но использование балок меньшего сечения для установки стропильной системы под эркерную кровлю компенсирует этот недостаток.

Строительные материалы для эркерной (яндовой) кровли

Крыша эркера требует не только предварительного создания проекта, но и тщательного подбора всех необходимых стройматериалов, к которым относятся:

• Пиломатериалы (доски, брусья различного сечения) для изготовления прочного основания под стропильную систему, самих стропильных элементов, обрешетки для кровельного покрытия.
• Гидроизоляционные материалы. Чаще всего используются мембраны из поливинилхлорида.
• Элементы крепления: кровельные гвозди, саморезы, шурупы, шпильки.
• Специальная вязальная проволока.
• Специальные пластины из оцинкованной стали.

В качестве покрытия крыши может использоваться абсолютно любой кровельный материал, но наиболее оптимальным вариантом считается гибкая черепица на битумной основе или керамическая черепица. Также нужно помнить о дополнительных декоративных элементах.

Стропильная система

Монтаж подстропильных балок, обустройство стропильной системы на кровле эркера – это следующий этап возведения эркерной конструкции. Для изготовления конструкции применяется обрезная доска, деревянные брусья, которые соединяют между собой при помощи саморезов и шурупов. Подстропильные брусья заготавливают с небольшим запасом по длине, после завершения монтажных работ излишки отпиливают.

Изготовление элементов стропильной системы начинают на земле, их предварительно «подгоняют» друг под друга, только после этого поднимают на кровлю и фиксируют к кровельному коньку. В качестве элементов крепления кроме саморезов используют специальные пластины из оцинкованной стали, которые придают дополнительную жесткость и прочность системе стропил. Подобные пластинки рекомендуется закреплять специализированной прокатной установкой, но если ее нет, можно воспользоваться обыкновенным молотком.

Готовая стропильная система имеет треугольную форму. После установки для надежности дополнительно закрепляется к подстропильным балкам.

Обрешетка

На заключительном этапе обустройства эркерной крыши выполняется гидроизоляция, на которую кладется обрешетка и кровельное покрытие, монтируются разжелобки водосточной системы. Обрешетка в зависимости от выбранного финишного покрытия крыши может быть сплошной – для мягкой кровли, разреженной – для металлической черепицы.

Рекомендация! В качестве строительного материала для изготовления стропильной системы и обрешетки лучше использовать пиломатериалы из хвойных пород деревьев.

Источник: https://dizajn-interera.ru-land.com/novosti/krysha-dvuskatnaya-s-erkerom-valmovye-kryshi-foto-konstrukciy-interesnogo-dizayna

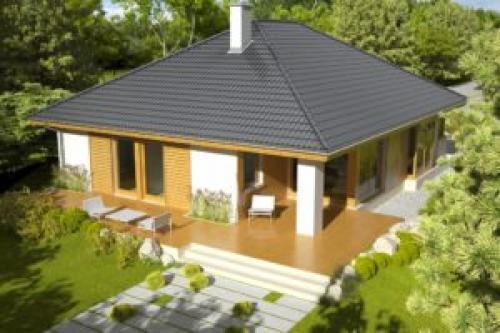

Как правильно сделать стропила на эркере. Разновидности стропильных систем и вальмовых крыш

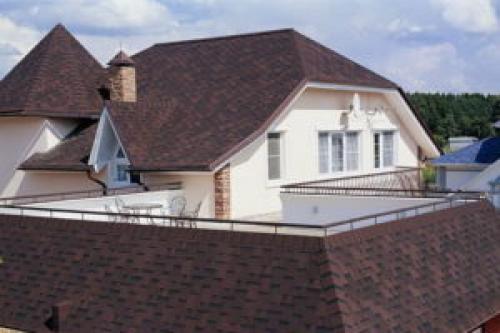

Вальмовые крыши в зависимости от своих конструктивных особенностей могут иметь различную стропильную систему, а также относиться к определенному типу кровли. Ниже в таблице представлены разновидности вальмовых кровель.

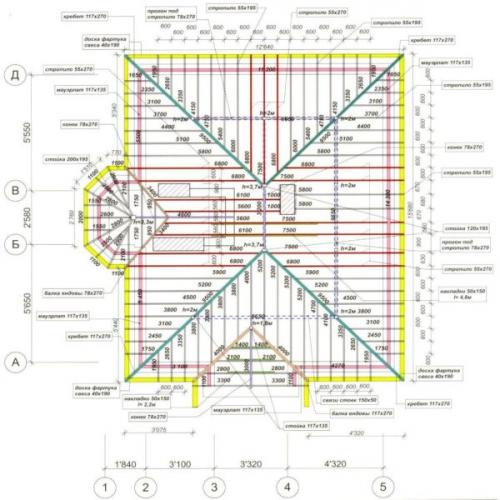

Чертеж стропильной системы вальмовой крыши с эркером

Таблица. Виды вальмовых крыш.

Разновидность	Описание

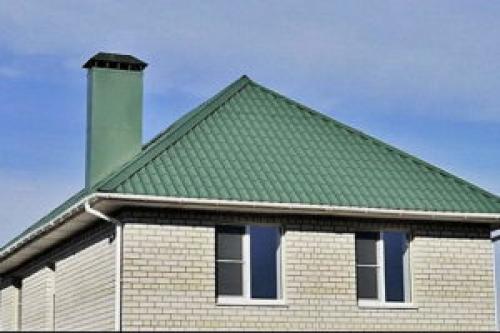

Классически вариант	Свесы у такой крыши находятся на одной высоте относительно друг друга. Фронтоны имеют форму треугольника, скаты – трапециевидную. Диагональные ребра опираются на конек.
Полувальмовый тип	У этой крыши фронтоны вертикальные, в них можно врезать окна и улучшить освещение чердачного помещения.
Шатровый тип	У такой крыши нет опорной коньковой балки. Диагональные стропила сходятся в одной точке, далее устанавливаются обычные рядовые элементы. Идеальный вариант кровли, если дом имеет квадратную форму. Но сделать коньковый узел в центре крыши очень и очень непросто.

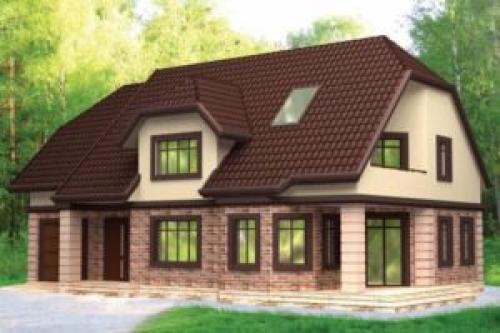

Ломаный вальмовый тип	Это самый сложный вариант подобной кровли. Здесь стропильная система очень непроста, так как все скаты отличаются по площади и углам расположения. Но зато внутри под крышей можно интересными способами использовать свободное пространство, а дом сделать эффектным и запоминающимся.

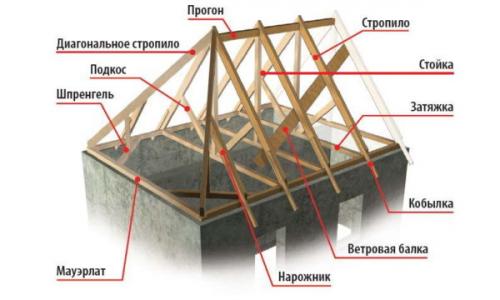

Схема строения стропильной системы крыши

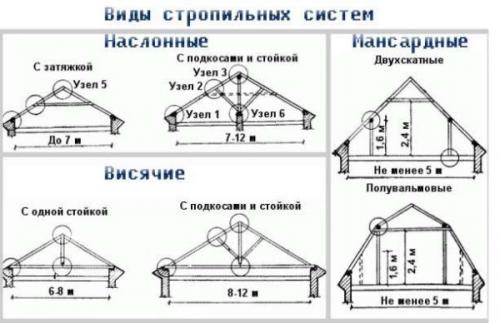

Также у вальмовой крыши могут быть разные стропильные системы в целом.

1. Висячая , когда стропила опираются на конек и на мауэрлат. Здесь идет большая нагрузка на прогиб и распирание. Так что придется устанавливать затяжки. Такой вариант стропильной системы использовать для вальмовой кровли не советуют. Но систему можно использовать для строений шириной не более 6 м.
2. Наслонная , когда стропилины опираются на мауэрлат, конек и стойку, установленную посередине на несущую внутреннюю стену. Нагрузка на систему в этом случае меньше. Это надежный и прочный вариант, да еще и более простой в монтаже. Вариант подойдет для строений шириной до 12 м и более в зависимости от количества дополнительных опорных элементов.
3. Комбинированная система имеет и висячие, и наслонные элементы. Все балки будут видны, они не будут закрыты обшивкой, так как стойки опираются в этом случае на колонны или столбы, а не на внутренние перегородки.

Кровля эркера металлочерепицей. Как сделать эркер своими руками

Начальный этап строительства эркера – составление проекта, планировка формы. В некоторых случаях дополнительно приходится оформлять документы. Если возведение конструкции идет параллельно с постройкой дома, то необходимости в них нет. Если же пристройку эркера выполняют к зданию, которое уже какое-то время эксплуатируется, требуется вносить поправки в проект и получать разрешение на пристройку.

Укладка фундамента

По структуре фундамент под эркерную конструкцию аналогичен фундаменту здания. Подходит монолитный ленточный. Этапы его возведения:

• выкапывание траншеи;
• создание опалубка;
• утепление;
• армирование;
• заливка бетоном.

Фундамент нуждается в усадке, после которой выполняется обработка гидроизоляционными материалами.

Возведение эркера

Если эркер возводится своими руками, то без соответствующего опыта не рекомендуется возводить его выше одного этажа. Наиболее подходящие материалы – кирпич или газобетон. Кладка имеет ряд особенностей, который важно учитывать:

1. Для внутренних стен можно применять газосиликатные блоки или газобетон.
2. Для внешней кладки лучше брать качественный облицовочный кирпич.
3. При использовании и кирпича, и газобетона необходимо правильно просчитать нагрузку на фундамент.
4. Теплоизоляция должна находиться в среднем слое. Это может быть минеральная вата или более современные напыляемые материалы.
5. Важно предусмотреть гидроизоляцию – мембранную пленку или аналогичные решения.
6. Эркер и стены здания должны представлять собой монолитную конструкцию. Это позволяет избежать проблем в эксплуатации.

Источник: https://interer-i-dekor.ru-land.com/novosti/stropilnaya-sistema-kryshi-erkera-raznovidnosti-stropilnyh-sistem-i-valmovyh-krysh

План кровли с эркером. Устройство крыши

В первую очередь стоит отметить, что стропила для такой крыши выполняются из бруса с меньшим сечением, так как нагрузка на эркер будет значительно меньше, чем на основную кровлю. Как уже говорилось, конструкция кровли для эркера может быть разной, но представляет она либо отдельную, либо соединенную с основным строением. В любом случае крыша заранее проектируется и рассчитывается.

Итак, возведение кровли для эркера идет по следующему алгоритму с четким соблюдением технологии процесса:

1. Выполнение армированного пояса. В первую очередь монтируется кольцевая конструкция монолитного типа с металлической сеткой, которая обязательно опоясывает контур стен эркера. Этот элемент необходим для опоры балок, а также разгрузки оконных перемычек. С помощью армированного пояса идет распределение нагрузки и усиление всей конструкции эркера.
2. Создание стропильной системы. В первую очередь, перед началом работ, подготавливаются все необходимые материалы и инструменты. Это пиломатериал для устройства стропил, обрешетки и балок, гидроизоляционный материал, крепежные элементы и вязальная проволока. Все деревянные детали для конструкции обязательно обрабатываются антисептиками и антипиренами для дополнительной защиты.
   Вначале по всему периметру эркера крепится мауэрлат. Это происходит путем установки металлических шпилек в армопояс. Стропильные фермы собираются на земле и поднимаются на эркер для фиксации с коньком. Для усиления необходима установка укосин, стоек и прочих деталей. Соблюдение пропорций конструкции каркаса кровли крайне важно, так как обеспечивают привлекательный внешний вид всей крыши и дома с эркером в целом.

   Важно! Нижние части стропил должны выступать над конструкцией эркера для получения карнизного свеса, чтобы дождевая и талая вода не стекала в будущем по стенам, разрушая их или на лоджию.

   Сейчас существуют специальные компьютерные программы, в которых можно спроектировать любую по сложности кровлю с 3 D эффектом для лучшего понимания, как устроить ее и разобраться с правильностью угла наклона конструкции, а также возможностью провести расчеты.
   Для устройства эркерной крыши используется масса крепежных элементов, среди которых шпильки, саморезы, шурупы, гвозди, металлические пластина. На них не стоит экономить, так как от качества зависит надежность всей конструкции. Обязательно покупаются только оцинкованные крепежные материалы, так как они защищены специальным покрытием от коррозии.

3. Выполнение обрешетки. Стропила перед укладкой обрешетки покрываются гидроизоляционной пленкой, прикрепляемой на скобы, или рубероидом, который монтируется на гвозди с широкими шляпками. При этом укладывается она свободно, без сильного натяга, а уже на нее монтируются планки обрешетки.
   В зависимости от того, какое кровельное покрытие выбрано, обрешетка может быть сплошной или разреженной. Первый вариант подойдет для гибких кровельных материалов, а второй для жестких, например, металлочерепицы.

4. Кровельное покрытие. Эркерная кровля в плане укладки кровельного материала ничем не отличается от обычно крыши здания. Особенность состоит только в том, какой конструкции выполнен эркер, является ли он продолжением здания или стоит отдельно от него. Наиболее распространенным вариантом является мягкая или натуральная керамическая черепица, так как для такой небольшой площади покрытия нужно использовать материал с наименьшим количеством отходов.

   Важно! Особое внимание уделяется правильной и качественной гидроизоляции ендов.

   Планки ендового типа делятся на виды. Первый – это наружные планки, которые закрывают не привлекательные по внешнему виду срезы. А ко второму относятся те, на которые постоянно будет осуществляться большая нагрузка. Весной и летом по ним стекает вода, а в холодное время года сверху накапливается снежный покров.
   Для повышения надежности мест соединения используются герметики или уплотнитель. Утепление и пароизоляция кровли проводится в последнюю очередь со стороны помещения.

Видео стропильная система вальмовой крыши и эркера
