• Армирование углепластиком.

Полотно из этого современного композитного материала, наклеенное в несколько слоев, позволяет очень качественно решить задачу, как усилить балку перекрытия из дерева. Приклеивают углепластик эпоксидным клеем, перекрывая стыки полос поперечными слоями. После застывания клея он превращается в прочный и жесткий каркас, практически не уступающий металлу и отлично противостоящий нагрузкам.

Достоинство этого способа в простоте монтажа и отсутствии необходимости в монтажных инструментах.

Углеволокно используют для усиления самых разных конструкций Источник u10.filesonload.ru

• Протезирование стальной арматурой .

Этот способ больше подходит для тех случаев, когда у балок повреждены торцы, что часто происходит при их некачественной гидроизоляции в опорных гнездах. Их заменяют протезами из спаренных ферм, изготовленных из стальной арматуры сечением не менее 10 мм.

Перед тем как укрепить потолок в доме с деревянными перекрытиями, под поврежденную балку устанавливают временную поддерживающую опору и разбирают перекрытия снизу и сверху на 1,5 метра от стены.

Сгнивший торец срезают, а в проем вертикально вводят протез. Затем его разворачивают, устанавливая в горизонтальное положение и надвигая на балку, после чего свободный конец задвигают в опорное гнездо в стене. Скрепляют протез с балкой гвоздями.

Схема установки стального протеза Источник i.ibb.co

Требования к лагам для пола и правила их выбора

Обратите внимание! Длина протеза не должна превышать 120 см, вместе с тем она должна быть больше двойной длины срезанного торца на 10%. То есть, этот метод может применяться, только если длина поврежденного конца балки не более 50-55 см.

Перераспределение нагрузки

Уменьшить нагрузку на несущие лаги можно, установив под них опоры либо смонтировав под перекрытием дополнительные балки.

• Монтаж промежуточных опор или подкосов.

При этом способе нагрузка через опоры частично передается на нижележащие перекрытия или боковые стены, поэтому предварительно нужно убедиться в том, что они её выдержат. Он редко используется для укрепления перекрытий второго этажа, так как стойки и подкосы трудно вписать в интерьер первого этажа, к тому же они создают неудобства для передвижения по комнате. Но это лучшее решение, как усилить лаги пола от прогиба в деревянном доме.

В качестве опор для лаг выступают столбики из блоков или бетона Источник 3.bp.blogspot.com

• Монтаж дополнительных балок.

Чем больше лаг, на которых лежит перекрытие, тем меньшая нагрузка приходится на каждую из них. Установив дополнительные брусы подходящего сечения между существующими, можно не только снять с них лишнюю нагрузку, но и увеличить общий вес перекрытия. Который складывается из веса утеплителя, напольного и потолочного покрытия, мебели, техники и находящихся на этаже людей.

Как укрепить пол в доме. Что делать, если скрипит деревянный пол, без его разбора

Посмотрим простейшие средства и методы избавления от скрипа досок.

Натрите восковой свечой швы между деревянными половицами. Этот способ поможет прекратить неприятный звук.

Устранить скрип в квартире, не разбирая пол, на длительное время помогут нагеля. Под углом в 45 градусов на расстоянии 50 см друг от друга по шву просверлить дырочки диаметром 8 мм. В них вставить нагеля, закрепив клеевым составом. Штыри обеспечат полу стойкую и прочную основу.

Чтобы не скрипели деревянные полы,  поможет цементирование расшатавшихся пиломатериалов . От нашей тяжести доски под нами проседают, расшатываются. Между бетонным полом и ними появляются полости. Если их заполнить, то скрип исчезнет.

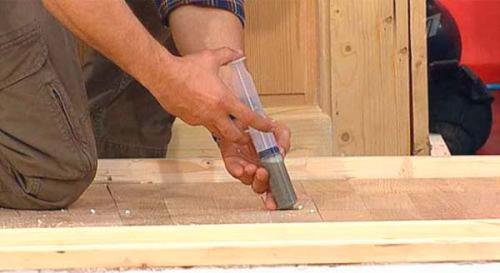

Найдем дощечку, вызывающую неприятный звук, сверлим в ней отверстие и через него шприцем заливаем жидкий цемент.

Чтобы цемент накрепко застыл, нужно закачивать его под пол постепенно, порциями. Выполнять это действие до тех пор, пока цемент не перестанет входить в отверстие. Сверху заштукатурить или замазать мастикой.

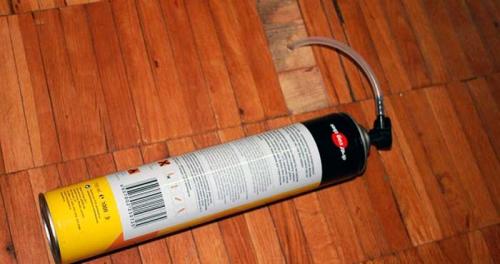

Укрепить деревянный пол, чтобы не скрипел, поможет также закачивание в отверстие монтажной пены . Она разбухает и распространяется по пустой плоскости, заполняя ее. В результате чего пол становится жестким и скрип прекращается. Но ненадолго. Передвигаясь по полу, мы воздействуем на монтажную пену, разрушаем ее. Плоскость опять оказывается пустой.

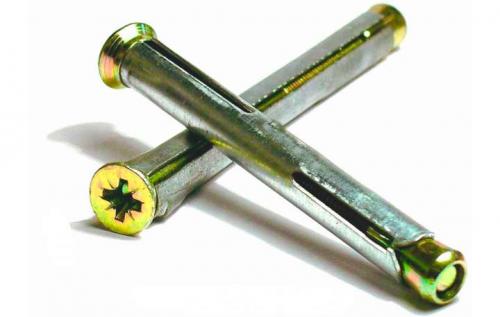

В деревянном доме и на даче можно использовать металлические анкеры , если основание под полом бетонное. Анкер представляет собой шестигранный болт. Вставляя его в просверленный пол, поворачиваем головку дюбеля. Он начинает раскрывать лепестки, находящиеся внизу, застревая накрепко в отверстии.  Лаги становятся зажаты между анкерами. Не в силах двигаться, деревянные половицы тоже прочно скрепляются с основанием.

Это очень надежный способ, но дорогой. Каждый анкер выдерживает не больше 30 кг. Чтобы закрепить весь пол нужно штук 200 дюбелей, каждый из которых стоит более 50 рублей. Вот и посчитайте, сколько встанет закрепление пола с помощью анкеров!

От скрипа пиломатериалов можно избавиться, забив деревянные клинья в трещины между половицами .  Чтобы клинья лучше держались, обмажьте их клеем. Обработайте клинья антисептическим средством. Чтобы деревянные клинья не отошли от досок, вбиваем клинья на расстоянии 50-80 см друг от друга. Можно клинья забить и дальше. Для этого стамеской надо отодвинуть половицы, приподнимая их. В щели между досками можно забить клин на глубину 3-5 мм.

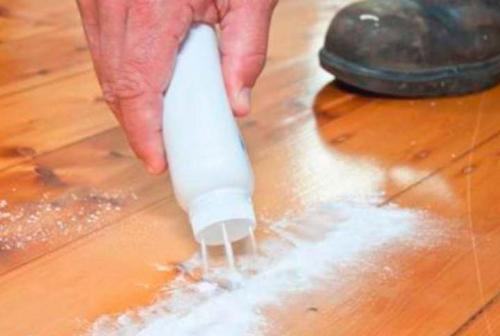

Если скрипит деревянный пол в квартире, можно засыпать в трещины графитовый порошок с тальком. Если пол старый, из гнилых досок, то такой способ малоэффективен.

Но можно использовать и герметик на основе опилок, лака и краски . Такая смесь накрепко соединит доски между собой. Герметик продается в магазине. Самостоятельное изготовление такого герметика тоже возможно. Смешиваем части ингредиентов (4:1:1) и заливаем до основания пола.

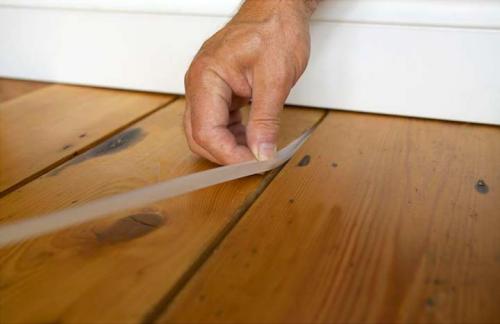

Если скрипят половицы деревянного пола, то щели можно заделать шнуром, обмазанным клеем ПВА . Такой шнур вкладываем между трещинами, а сверху замазываем опилками, перемешанными с клеем. Выкладывать опилки в трещины нужно выше уровня пола. Когда клей подсохнет, срезать эти выпуклости.

Если пол ровный, на нем нет вздутий, нет гнилых досок, но скрип все равно слышен, укроем деревянные доски фанерой , которую закрепим на расстоянии 15 см друг от друга. Фанера должна быть толстой, не менее 12 см. Места скреплений фанеры должны попадать на лаги.

Самый выгодный и простой способ-закрепление досок саморезами вместо гвоздей. Их нужно просто прикрутить к доскам, которые расшатались.

Как усилить межэтажное перекрытие. Когда нужно усиливать деревянные балки перекрытия

• плохое состояние балочной конструкции . Является следствием повреждение древесины. Повышенная влажность, перепады температуры, деятельность различных вредителей (жуков короедов), растрескивание – все это приводит к деформированию балки перекрытия;

• снижение несущей способности . Под собственным весом, постоянной и переменной нагрузкой балки перекрытия могут прогибаться. Согласно нормативам, если прогиб находится в пределах 1:300, то беспокоится не о чем. Например, если балка длиной 2500 мм. прогнулась на 10 мм. это соответствует нормальному значению прогиба. Если показатель прогиба больше – ее следует усилить;

• необходимость увеличения несущей способности балки . Связанная, например, с перестройкой чердака под мансарду или жилое помещение. Такая перестройка приведет к увеличению постоянных и переменных нагрузок на перекрытия второго этажа, что автоматически требует изменения сечения установленных деревянных балок.

В пределах статьи будут приведены несколько распространенных способов усиления перекрытия ( ремонт , реконструкция). Но, точно ответить на вопрос, как усилить деревянные балки перекрытия может только профессионал и только после анализа состояния конструкции. Ведь в каждом случае решение будет индивидуально.

Воспользовавшись таблицей можно получить представление о том, какое сечение должно быть у балки при определенной нагрузке.

Усиление балки междуэтажного перекрытия. Наращивание площади сечения балки

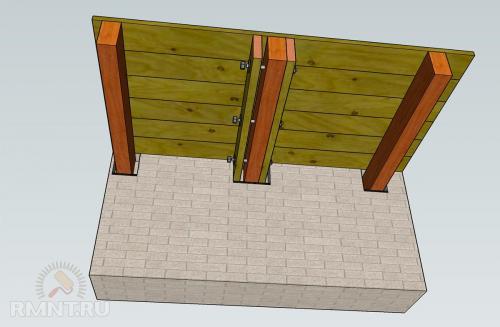

Одним из самых популярных способов укрепления балок перекрытий является наращивание их сечения установкой дополнительных деревянных накладок. В основном этот способ применяется в случаях, когда материал балок становится рыхлым вследствие естественного старения или же в результате жизнедеятельности жуков-древоточцев .

Увеличение площади сечения достигается установкой накладок из дерева толщиной не менее 50 мм на ослабленном или повреждённом участке. Отдельные специалисты утверждают, что имеет смысл лишь увеличение сечения по горизонтальным сторонам, то есть сверху и снизу балки, а наращивание толщины изделия по ширине не даёт полезного эффекта.

Перед установкой накладок, как и в случае с другими работами по укреплению балок, следует обработать ослабленные участки противогрибковыми средствами. После противогрибковой обработки нужно снизить до минимума уровень прогиба при помощи домкратов. Непосредственно монтаж накладок эффективнее осуществлять по всей длине балки. Прикрепление осуществляется при помощи болтов или шпилек насквозь.

Фото elststroy.ru

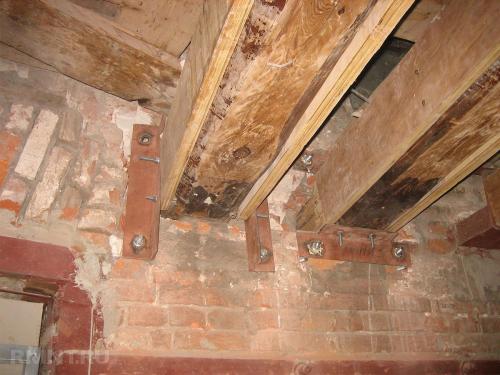

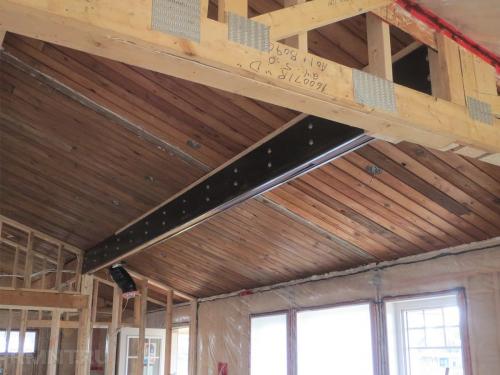

В качестве усиливающего элемента можно использовать не только дерево, но и металл. В таком случае используются швеллеры или металлические полосы. Последние менее надёжны, чем швеллер, и могут применяться только для усиления небольших участков повреждённых балок.

Усиление пролёта балки с помощью металлических накладок производится по такому же алгоритму, как и в случае накладок из дерева, однако при этом имеет некоторые особенности. В частности, перед установкой металлические накладки обрабатываются антикоррозийным составом. Кроме того, между металлическими и деревянными частями следует устроить гидроизоляционный слой.

Усиление балок перекрытия фанерой. Перекрытия досками 200 на 50 и другие ходовые размеры

Вот какие балки на пролете 4 метра допускаются нормативами.

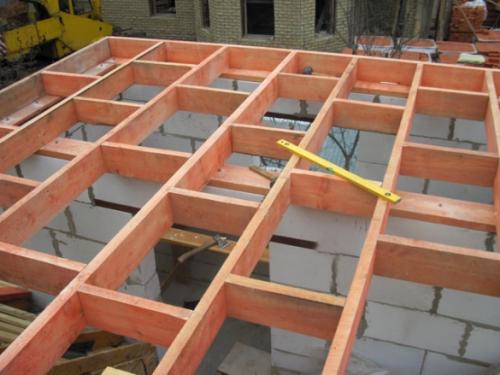

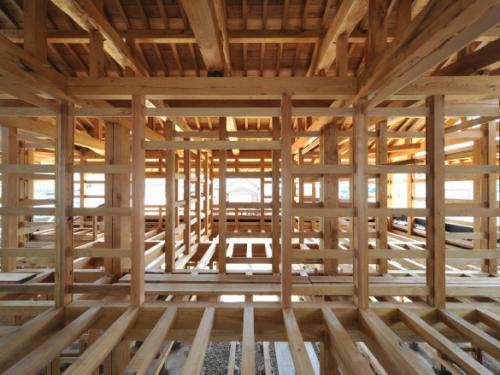

Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам ( после расчёта ), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят.
Деревянная балка более 6 метров : тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

50х200 - перекрытие для проема 4 и 5 метров.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147 Пользователь FORUMHOUSE

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta .

Roracotta Пользователь FORUMHOUSE

Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:

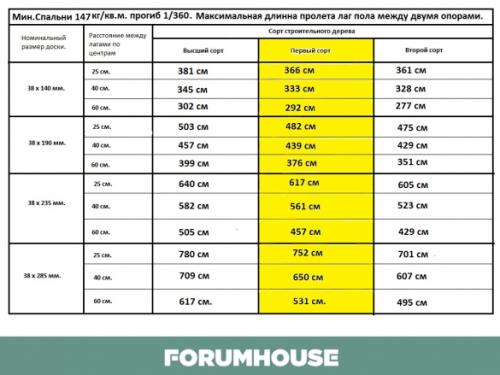

Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.

Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.

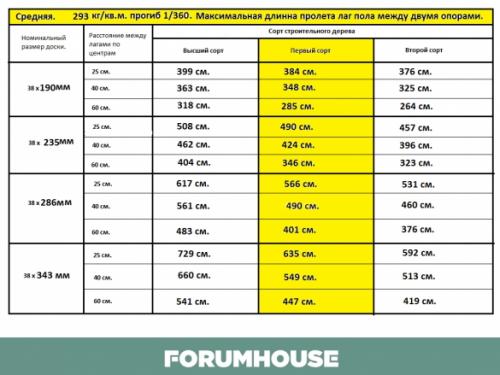

Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.

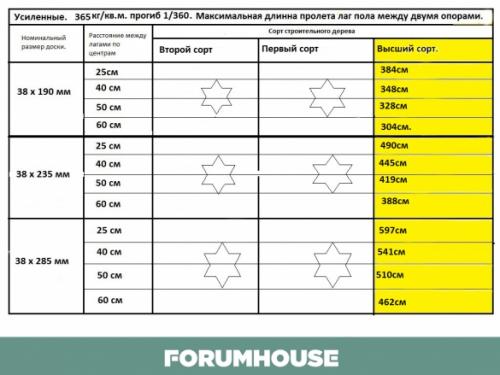

Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.

Как усилить пол мансарды. Как выровнять пол мансарды при заметных перепадах

Нас спрашивают: З дравствуйте. Хочу постелить полы на втором этаже дома. Второй этаж мансардного типа. Лагами для пола возможно будут являться балки перекрытия первого этажа. Балки выполнены из бревен стесанных с одной стороны. Проблема в том, что перепад по высоте до 70 мм. Поставить дополнительные лаги для выравнивания пола не могу (небольшая высота второго этажа).Подскажите как с минимальными затратами его выравнять.ЗАРАНЕЕ СПАСИБО. Мы отвечаем: З дравствуйте!Начнем с того, что в вашем случае вопрос полов в буквальном смысле «увязан» с вопросом устройства перекрытия в целом. В частности, как будет организована звукоизоляция, а так же черновая подшивка потолка, поэтому до начала работ желательно продумать и нарисовать (хотя бы эскизно) весь конструктив в в разрезах, продумать узлы.

Конечно наши рекомендации были бы полнее при наличии фото перекрытия. Жаль так же, что вы не указали пролет и шаг балок.

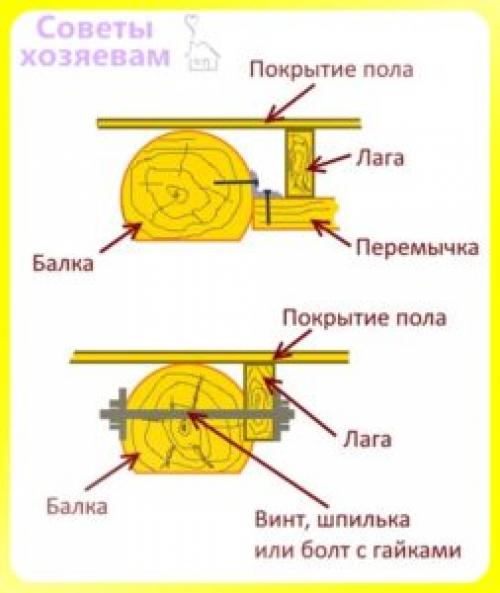

Итак, как выровнять пол мансарды при столь заметных перепадах и ограничении по высоте:Совет «лежащий на поверхности» — использовать как лагу выравнивающий брус, уложив его сверху балки и сняв лишнее дерево. Там где балки имеют максимальную высоту брус срезается практически заподлицо с балкой, там где нужна высота — подрезается незначительно.

Недостатки — необходимость точной разметки, значительные отходы древесины. Кроме того вручную аккуратно снять такой слой древесины непросто, понадобится мощный эл. рубанок (шерхебель)

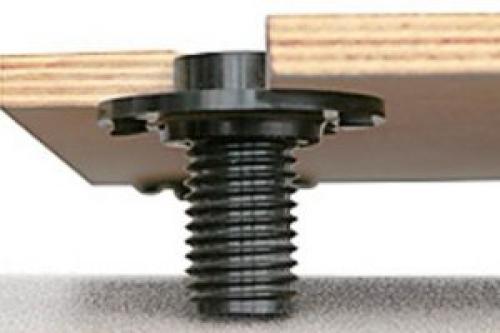

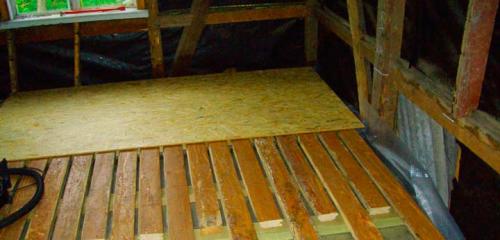

Следующий вариант — система регулируемого пола, при этом покрытие выполняется из листов фанеры, а регулировка осуществляется винтами выдвигаемыми на нужную высоту (см. фото). Еще вариант, использовать лаги из доски 40-50 мм «на ребро», но поместить их не сверху балок, а сбоку, закрепив болтами, (шпильками, турбовинтами etc.) Либо предварительно связать балки поперечными перемычками выставив их в одной плоскости и закрепив стальными уголками. Сами лаги уже поместить на эти распорки. Варианты таких креплений ясны из рисунка.
