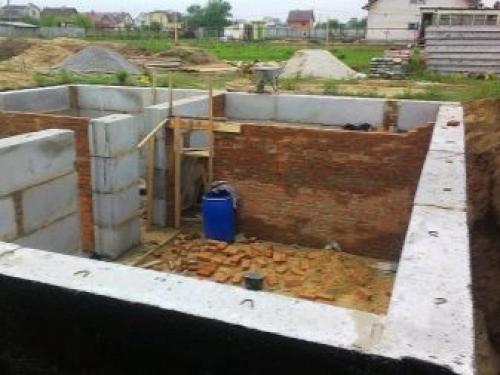

Фундамент из фбс для дома с подвалом. Этапы выполнения работ
Изначально готовится строительная площадка. Место под будущий фундамент для дома из фбс с подвалом расчищают от мусора и растений, проводят разметочные работы. Некоторые устанавливают бытовку для хранения инструментов и емкостей с водой, которая потребуется в больших количествах.

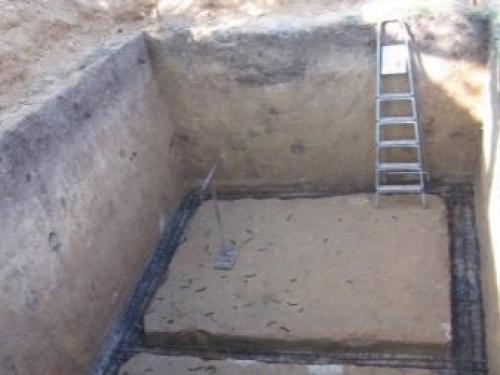

Земляные работы
После подготовки территории приступают к рытью котлована для укладки блоков. Его размеры примерно такие же, как для заливки монолитной основы.
В весенний период на дне котлована может накапливаться вода, поэтому придется выждать некоторое время, пока она не сойдет самостоятельно. Некоторые предпочитают ускорить процесс, используя насос.
После осушки котлована необходимо:
- провести проверку ровности и геометрических параметров угловых участков, подровнять стены после экскаваторного ковша;
- залить подушку из бетонной смеси. Предварительно на дне ямы наносится известковая разметка, обозначающая параметры будущего объекта;
- в местах расположения опорных стен устраивают траншеи, глубина которых составляет не менее 0.3 м;
- траншейные стены укрепляются досками;
- засыпается щебенка, устраивается армирующий каркас, заливается бетонная масса;
- закончив работы, конструкцию оставляют на три недели, чтобы бетон затвердел.

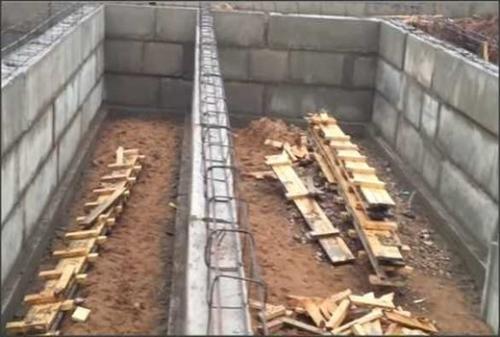

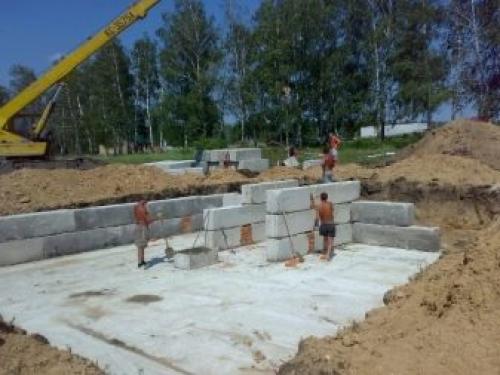

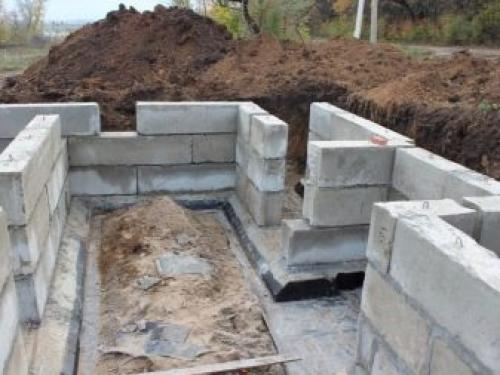

Монтаж фбс
Установка блоков ведется от углов и стыковочных участков подвальных стен. Первый ряд выкладывается на цементный раствор. Хватит полуторасантиметрового слоя, так как потребуется монтировать и вертикальные швы. Данная схема похожа на кирпичную кладку, когда верхний камень располагают на поверхность двух, лежащих ниже.
Опытные мастера советуют по угловым участкам выполнить перевязку в обязательном порядке. Кроме того, следует устроить гидроизоляционный слой, защитить стены подвала и горизонтальные швы от воздействия природных факторов.
Правильно подготовить фундамент с подвалом из фбс помогут маяки и монтажный шнур, с помощью которых задается нужное направление. Предельное отклонение – до полутора сантиметров на десять метров длины.
Предельное внимание уделяется плотности кладки и исключению образования пустотных участков и брешей, иначе фундаментная основа будет сильно ослаблена.
Гидроизоляция
Чтобы улучшить показатель прочности будущей фундаментной основы и защитить блоки фбс стен подвала, выполняют гидроизоляционную обработку. Для этого используют битумную мастику и гидрозол. Правильным решением будет устройство отмостки – бетонной полосы по всему периметру.
Важная особенность заключается в том, что защиту от влаги проводят не только изнутри, но и снаружи. С этой целью в полуметре от стен выкапывают канаву, засыпают ее послойно глиной и щебенкой, заливают бетонной смесью, в которую добавляют мелкофракционные наполнители.
Как только изоляционная защита окончательно высохнет, поверхность присыпают песком. Выполняется это двумя этапами, каждый слой трамбуется, чтобы не осталось пустотных участков.
Если работа по устройству фундаментной основы проводилась на песчаном месте, то верхний ряд заканчивается монолитной обвязкой, позволяющей выровнять поверхность и укрепить конструкцию.

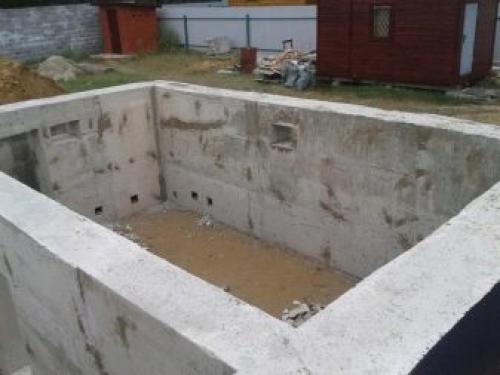

Завершающий этап строительных работ
Как требуют технические условия, высота фундаментной основы на цоколе должна быть не менее одного метра. Как только заданная высота достигнута, выполняется межэтажное перекрытие. Обработав стены изоляционным материалом, выполняют их засыпку.
Фундамент из блоков фбс расчет. Этапы строительства
Строить фундамент из блоков ФБС своими руками начинают с разметки территории. Для этого помечают область, на которой будет находиться будущее основание. По периметру втыкают специальные колышки, а на месте пересечения главных частей основания делают штыри из арматуры. Лучшим способом является их глубокое втыкание в землю.
Следующим этапом является рытье траншеи. Но прежде, чем приступить к работе, необходимо сосчитать нужную глубину и ширину. Данные параметры напрямую зависят от качества почвы, на которой прокладывается фундамент из фундаментных блоков своими руками.
Рытье траншеи для фундамента
Не стоит забывать, что на территории Российской Федерации для строительства домов она должна быть не меньше 120 см для данного типа, т.е. величина двух строительных блоков .
На разных территориях она различна, все зависит от климатических условий. Так, например, в условиях вечных морозов ее глубину увеличивают, поскольку стараются избежать быстрой деформации основания, при этом она должна быть дальше уровня промерзания, чтобы будущая конструкция находилась на устойчивой области земли.
Прежде, чем строить фундамент из блоков ФБС, расчет должен быть максимально точным, продуманным.
После этого прорывается траншея, на дно которой насыпается песок. Если наблюдается в земле большое количество глины, то к нему стоит добавить щебень. После этого его смачивают водой, тщательно утрамбовывают и заливают слоем бетона, который не должен превышать 5 см. Дальше необходимо подождать, пока не затвердеет раствор.
Фундамент из фбс без подвала. Фундаментные блоки: типы, размеры, маркировка

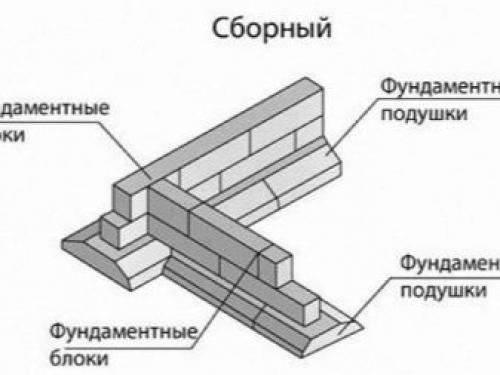

В частном строительстве применяют несколько типов блоков. Для устройства ленточного сборного фундамента чаще всего используют только два вида:
- ФБС — фундаментный блок строительный сплошной. Когда говорят о таком типе блока, то подразумевают, железобетонный (с армированием) элемент без пустот. Это прямоугольные блоки разных размеров, имеющие на верхней поверхности монтажные стальные петли. Иногда в боковых гранях сформованы вертикальные каналы, которые при строительстве заливаются раствором. Из этих блоков складывают ленту фундамента.
- ФЛ — блоки-подушки. Имеют вид трапеции. Укладываются на подготовленное основание и служат для увеличения несущей способности фундамента.

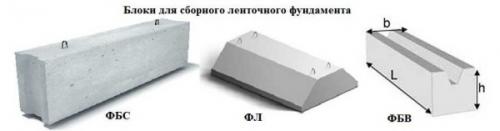

Типы фундаментных блоков, которые нужны будут для сборного ленточного фундамента
При возведении ленточного фундамента необходимо предусмотреть трассы для прокладки и подведения инженерных систем: водопровода, канализации, электричества, отопления. Нужно не забыть о системе вентиляции и оставить отверстия под продухи для вентилирования подпольного пространства или подвала. Для этого могут пригодиться блоки с каналом для укладки коммуникаций: ФБВ.

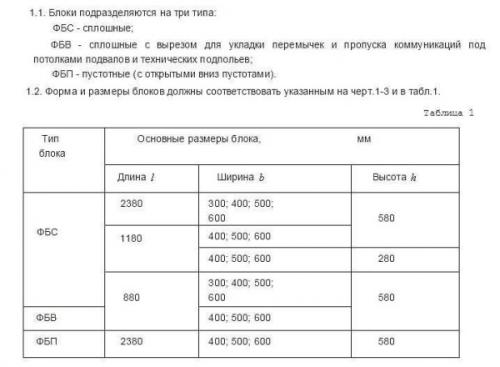

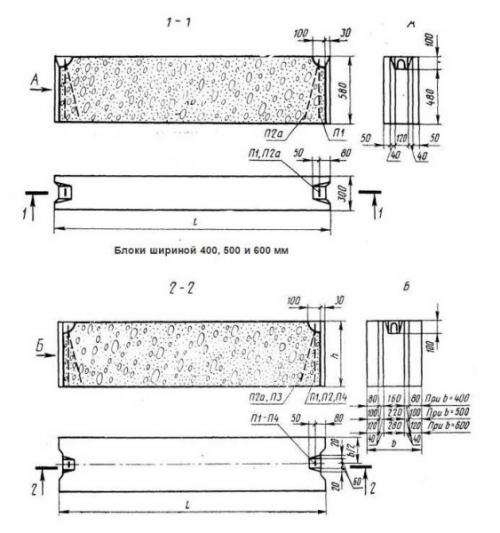

Размеры и типы блоков регламентируются ГОСТом 13579-78. Для частного застройщика важны в основном размеры и эксплуатационные характеристики. На фото ниже приведена часть норматива, в которой определяются типы и размеры блоков.
Выдержка из ГОСТа, нормирующего размеры фундаментных блоков
Маркировка по ГОСТу

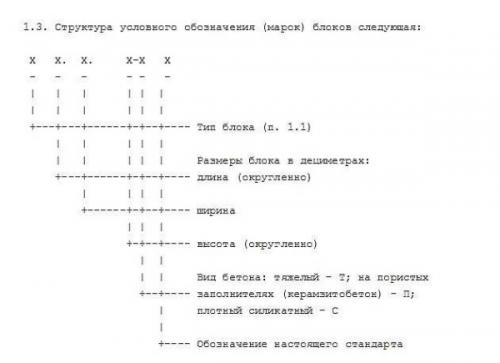

Чтобы легче было ориентироваться в спецификации, в названиях блоков тем же ГОСТом заложена информация о их размерах и типе.
Сначала идет название. Далее — цифры, описывающие геометрию в дециметрах;.
- первая — длина (9, 12,24);
- вторая (через тире или точку) — ширина (3,4,5,6);
- третья — высота (3,6);
Маркировка бетонных фундаментных блоков
Если длины и ширина встречаются любые, то высотой ФБС обычно делают 580 мм (в маркировке «6»). Изготовить блоки высотой 280 мм могут под заказ.
Далее, после цифр идет буквенное обозначение типа использованного бетона:
- Т — тяжелый (цементно-песчаная смесь с щебнем). Самый тяжелый блок высокой плотности. Именно этот тип используют при строительстве фундаментов.
- П — пористый с заполнителем из керамзитобетона. Имеют меньший вес, но и меньшую прочность, также более гигроскопичен.
- С — из силикатобетона (основное вяжущее — известь). Этот тип блоков боится намокания, потому при строительстве фундаментов не используется.
Например, ФБС 24.4.6 -Т расшифровывается так: прямоугольный блок из железобетона высокой плотности. Длина 2380 мм, ширина 400 мм, высота 580 мм. По аналогии вы сможете расшифровать и другие обозначения.
Фундамент из блоков фбс в один ряд. Немного о блоках
Сначала разберёмся с тем, что такое ФБС . Полное название — фундаментный блок стеновой. По сути, это — прямоугольные параллелепипеды из бетона, укрепленный арматурой. Хотя сегодня о форме нельзя сказать однозначно, поскольку производители создают элементы не одной конфигурации.
Теперь рассмотрим плюсы и минусы, которые имеет фундамент из ФБС. Начнём с преимуществ:
- Экономия времени. Если монолитный фундамент для дома нужно создавать очень долго, то этот возводится за считанные дни;
- Отсутствие необходимости готовить бетон. Здесь он уже готовый и в формах, позволяющих создать из них основание;
- Привлечение малого количества техники . Здесь не нужны различные мешалки и насосы для заливки;
- В некоторых блоках есть пазы для укрепления фундамента, так что швы уже не будут настолько слабым местом.
А теперь перейдём к недостаткам:
- Необходимость в технике. Правда, её немного — один кран или даже лебёдка. Но построить фундамент из тяжёлых ФБС лишь своими руками не получится;
- Большая стоимость. Впрочем, если делать всё самому, то блочный вариант выйдет даже дешевле, чем монолитный. Но, если нанять рабочих, то будет наоборот;
- Меньшая прочность. Монолиты опережают блоки в этом плане на 20 — 30%.
Считается, что фундамент, созданный из блоков ФБС, лучше переносит пучение грунта, чем монолиты.
Объясняется это тем, что наличие швов делает конструкцию более гибкой. И, если целостные фундаменты имеют шанс разорваться, то блочные могут разве что выгнуться.
С плюсами и минусами разобрались, теперь поговорим о видах. Собственно, ФБС обозначает сплошной блок, не имеющий каких — то отверстий, благодаря чему имеет повышенную прочность. ФБВ — это разновидность, имеющая в конструкции вырез, предусмотренный для коммуникаций. А вот ФБП имеет пустоты (которые смотрят вниз), создающиеся для снижения нагрузки на почву.

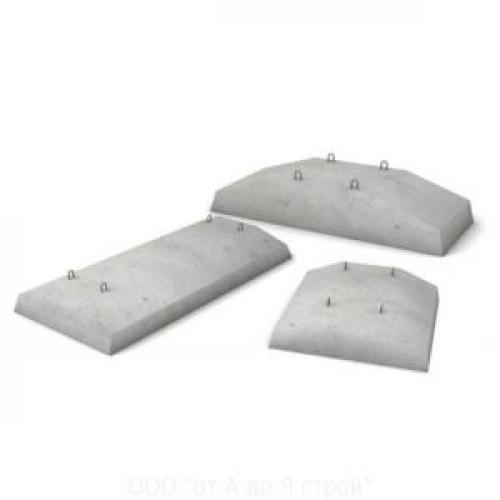

Есть ещё такое обозначение, как ФЛ. Это — блоки, расширяющиеся книзу, из -за чего имею большую площадь опирания.
Так достигается распределение нагрузки по большей площади почвы. В простонародье этот блок иногда называется «подушкой».
Строительство фундамента из блоков ФБС популярно на песчаных грунтах.
А вот мягкие и рассыпчатые почвы для него не подходят — там он может просесть. Что касается агрессивного воздействия окружающей среды, то её можно не бояться, поскольку блоки характеризуются устойчивостью к нему.

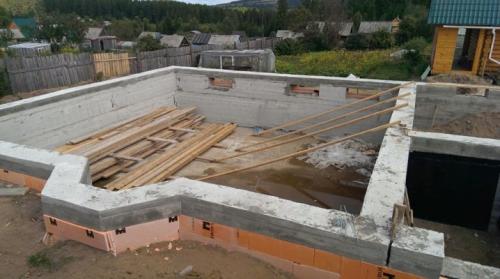

Фундамент под кирпичный дом с подвалом. Технология строительства фундамента с подвалом
В ряде случаев владельцам домов не хватает тех помещений, которые располагаются на поверхности. Решается эта проблема вроде бы просто — за счет организации подвала. Но важно учесть, что каждый такой случай требует видоизменения фундамента дома.
Особенности
Фундамент с подвалом неизбежно выходит дороже и сложнее простого аналога. Увеличивается объем земляных работ, возрастает расход конструкционных материалов. Больше потребуется уделить внимания профилактике проникновения воды и возникновения конденсата. К сведению: фундаменты, рассчитанные на подвальное помещение, независимо от свойств грунта и тяжести постройки делаются заглубленными.
При расчетах во внимание принимается уровень стояния почвенных вод и характеристика земли в конкретном месте.
Виды
Прежде чем сделать в доме подвал, нужно разобраться с видом фундамента под него. Чаще всего основание делают ленточным. Окончательный выбор делается после изучения механических и пучинистых свойств грунта.
Важно: лента может быть не только монолитной, но и сборной по исполнению.
Применение готовых блоков радикально экономит время и позволяет не опасаться низкого качества работ. Монолитные ленточки формируются обязательно с опалубкой, причем заливать бетон в нее нужно строго за один прием.
В любом случае потребность в строительном растворе и других материалах выясняется при помощи специальных расчетов. Обязательно размечают строительную площадку, чтобы избежать возникновения проблем. Котлован под ленту делают максимально ровным, а внизу кладут слои щебня и песка, которые придется основательно трамбовать. Для опалубки допускается использование прочных деревянных досок толщиной не менее 25 мм. Ленту принято армировать металлическими прутьями сечением 1,2-1,6 см.
Следует избегать выхода каркасных элементов за пределы фундамента. А в идеале их концы должны быть заглублены на 30 мм или около того. Особенное внимание уделяют укреплению углов и наиболее низких точек. Гидроизоляция лент производится битумом, рубероидом либо более современными материалами. Ленточный фундамент может быть использован даже для получения подвала с погребом.
Такое решение позволяет сохранить продукты и другие скоропортящиеся вещи, независимо от наличия электроэнергии, в любой сезон года. Даже если холодильник поломается, погреб может выручить. Причем как раз ленточное основание наилучшим образом подходит для этой цели. Если фундамент выполнен по плитной технологии, придется или вовсе отказаться от погреба, или оборудовать его за пределами основного дома.
В любом случае над погребами следует оборудовать какое-то строение, это позволит улучшить вентиляцию и повысить эффективность сушки.
Простой подвал (без погреба) может быть возведен и на монолитной плите. Такая практика лучше всего подходит для усложненных грунтов, то есть:
- пучинистых;
- просадочных;
- активно сжимаемых и так далее.
Классическая плитная схема требует понижения фундамента глубже, чем промерзает грунт. В плавающем варианте крепление производится на 0,6-0,8 м ниже поверхности земли, независимо от промерзания. Котлован придется рыть на 2 м больше предполагаемой плиты по всем направлениям. Зарезервировав это место, намного легче можно будет провести фундаментные работы. Дно котлована требуется тщательно утрамбовать.
Засыпав подушку, приступают к формированию подбетонки, то есть стяжки толщиной 4 см. Собственно бетонирование проводится с использованием пескобетона М300. Щебень нужно поливать порциями этого раствора, а не всем им сразу, только так можно получить своеобразную «корочку». Когда предварительная стяжка сформирована, можно заняться уже гидроизоляцией. Для нее используют в основном рулонные материалы на битумной основе.
Альтернативой описанным решениям оказывается устройство фундамента под подвал из блоков ФБС. Подобная конструкция отличается тремя достоинствами:
- наращивает полезную площадь дома;
- делает постройку устойчивее;
- повышает энергетическую эффективность, поскольку стенки подпольного пространства утепляются.
Фундаментные блоки различаются и приспосабливаются к габаритам зданий. Но по мнению специалистов, удобнее всего применять самые крупные изделия, а все прочие лучше всего используются в качестве доборных деталей. Дело в том, что никакие расчеты и тщательные приготовления не позволяют избежать возникновения пустот и недобора по длине. ФБС отличается совершенной безопасностью для здоровья людей и окружающей среды. Этот материал не станет накапливать грибковые очаги и не будет поражен колониями микробов.
Что касается недостатков ФБС, стоит помнить об их высокой цене. Однако ввиду отсутствия арматуры плата за строительство 1 куб. м оказывается все равно меньше, чем при использовании монолитных плит. Более серьезно то обстоятельство, что стыки не удастся загерметизировать на 100%. Наливные варианты фундамента гораздо лучше переносят контакт с подземными водами и с насыщенными водой грунтами. Еще важно помнить, что ФБС тяжелы, нормальная работа с ними без помощи автомобильных кранов и подготовленных монтажников невозможна.

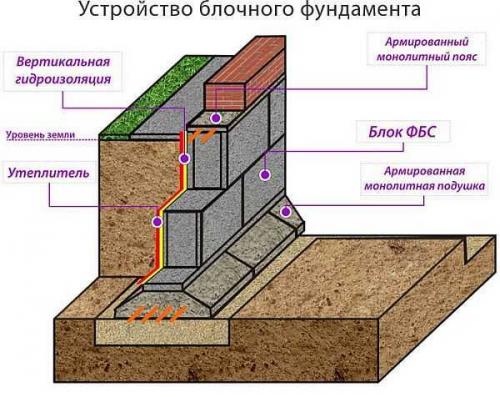

Фундамент из фбс для одноэтажного дома. Особенности блоков

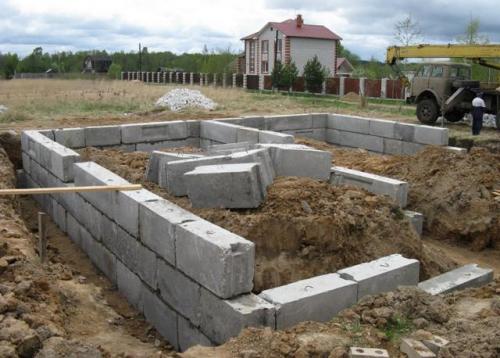

Сборный ленточный фундамент из блоков ФБС для дома имеет ряд особенностей. Перед началом строительства необходимо учесть все преимущества и недостатки материала и подобрать наиболее прочный тип блоков.
Почему именно блочное основание?
Такое основание можно возвести за 5-6 дней, на укладку свайного или монолитного фундамента уходит несколько месяцев. К возведению стен приступают сразу после укладки цоколя: блоки ФБС не набирают прочность в отличие от монолитных плит. Дополнительные детали в процессе постройки не используют, монтаж опалубки и армирование проводить необязательно. Закладку блочного фундамента осуществляют самостоятельно, помощь опытных строителей не требуется.

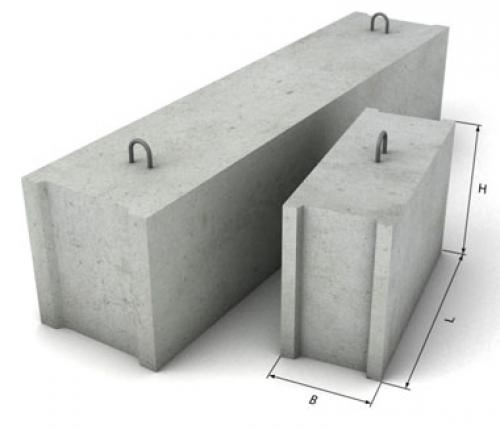

Что представляют собой блоки ФБС
Основу цоколя составляют строительные фундаментные блоки. Это бетонные конструкции, изготовленные по специальной технологии. Материал, используемый в процессе, — прочный армированный бетон. Фундаментные блоки равномерно распределяют нагрузку по всей площади. Перед началом строительных работ нужно рассчитать примерный размер возводимого строения.
Стандартные характеристики для фундаментных блоков:- высота — не более 58 см;
- ширина — 60, 50, 40 и 30 см;
- длина — 238, 118 и 78 см.
В боковых частях блоков на заводе делают специальные отверстия, которые при строительстве заливают цементом.
Положительные стороны
Блоки ФБС, используемые при строительстве фундамента, имеют ряд преимуществ в сравнении с другими материалами.
К ним относят:- звукоизоляцию;
- теплопроводность;
- отсутствие негативного воздействия внешних факторов;
- простоту монтажа;
- широкий ассортимент;
- устойчивость к перепадам температур;
- долгий срок эксплуатации;
- высокую прочность и надежность;
- небольшую стоимость (в сравнении с другими материалами).
Строительные работы производят независимо от типа грунта. Здания можно возводить в сейсмоопасных регионах.
Минусы блоков
Ленточный фундамент из ФБС имеет ряд недостатков. Укладка напоминает сборку конструктора, поэтому важно уделить внимание сцепке блоков друг с другом. Монолитная кладка образует ровную поверхность, поэтому конструкция не требует дополнительного укрепления в отличие от блочного фундамента.
При некачественном заливе цементного раствора между пластами образуются зазоры, сквозь которые проникает холодный воздух и влага. Чтобы дополнительно утеплить здание, в процессе строительства полости засыпают шлаком или керамзитом. Гидроизоляционные материалы, которыми обкладывают цоколь, предотвращают преждевременное разрушение фундамента.
Если основание выкладывают из блоков большого размера, то может понадобиться специальная техника.
Типы оснований
Перед началом строительства необходимо определиться с типом основания.
Выделяют несколько основных видов:- Свайный. Подходит для строительства конструкций (бань, гаражей) на почвах с повышенным уровнем кислотности и грунтовыми водами (глубокое залегание).
- Линейный. На линейном фундаменте строят одно- или двухэтажные жилые дома.
- Пустыми. Низкопрочный материал, используется для строительства заборов. Малый вес обеспечивает пустота внутри блока.
- Монолитными. Армированная конструкция из бетона снабжена пазами, ее используют для монтажа систем коммуникации.
- Сплошными. Блоки соединены друг с другом заранее, образуя квадрат. Чтобы повысить прочность, конструкцию дополнительно армируют.
Подборка блоков по размеру позволяет заранее просчитать параметры возводимой конструкции и составить смету.
Как подобрать размеры блоков
При покупке ФБС необходимо придерживаться следующих рекомендаций:
- Производитель. Качество материала напрямую зависит от изготовителя. Приобретать нужно ФБС, сделанные на заводе. Плиты, изготовленные кустарным методом, имеют меньшие марки на сжатие. Перед покупкой нужно изучить отзывы о том или ином материале.
- Точность геометрии. ФБС с точной геометрией быстрее и проще укладывать. Многое зависит от технологии изготовления плит. Если бетон заливают в специальные формы, то блок получается ровным. При применении технологии немедленной распалубки плиты будут иметь трапециевидное сечение. Они обеспечивают большую площадь опоры, поэтому материал такого типа используют при строительстве зданий в сейсмоопасных районах.
- Места коммуникации. Они определяются заранее. Чтобы не бурить отверстия в цельных плитах, нужно приобрести специальные ФБС.
Для строительства жилых домов предпочтительнее использовать плиты длиной в 238 см. Применение таких ФБС сократит количество вертикально расположенных швов.
