Фундамент для дома с подвалом из фбс. Этапы выполнения работ

Фундамент для дома с подвалом из фбс. Этапы выполнения работ

Изначально готовится строительная площадка. Место под будущий фундамент для дома из фбс с подвалом расчищают от мусора и растений, проводят разметочные работы. Некоторые устанавливают бытовку для хранения инструментов и емкостей с водой, которая потребуется в больших количествах.

Земляные работы

После подготовки территории приступают к рытью котлована для укладки блоков. Его размеры примерно такие же, как для заливки монолитной основы.

В весенний период на дне котлована может накапливаться вода, поэтому придется выждать некоторое время, пока она не сойдет самостоятельно. Некоторые предпочитают ускорить процесс, используя насос.

После осушки котлована необходимо:

• провести проверку ровности и геометрических параметров угловых участков, подровнять стены после экскаваторного ковша;
• залить подушку из бетонной смеси. Предварительно на дне ямы наносится известковая разметка, обозначающая параметры будущего объекта;
• в местах расположения опорных стен устраивают траншеи, глубина которых составляет не менее 0.3 м;
• траншейные стены укрепляются досками;
• засыпается щебенка, устраивается армирующий каркас, заливается бетонная масса;
• закончив работы, конструкцию оставляют на три недели, чтобы бетон затвердел.

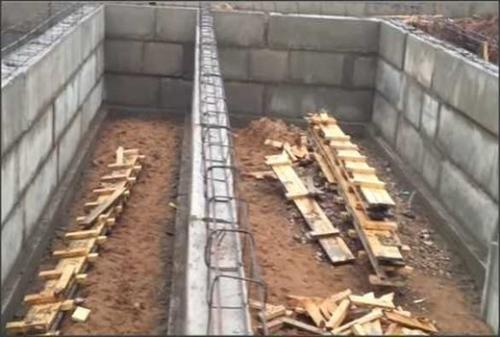

Монтаж фбс

Установка блоков ведется от углов и стыковочных участков подвальных стен. Первый ряд выкладывается на цементный раствор. Хватит полуторасантиметрового слоя, так как потребуется монтировать и вертикальные швы. Данная схема похожа на кирпичную кладку, когда верхний камень располагают на поверхность двух, лежащих ниже.

Опытные мастера советуют по угловым участкам выполнить перевязку в обязательном порядке. Кроме того, следует устроить гидроизоляционный слой, защитить стены подвала и горизонтальные швы от воздействия природных факторов.

Правильно подготовить фундамент с подвалом из фбс помогут маяки и монтажный шнур, с помощью которых задается нужное направление. Предельное отклонение – до полутора сантиметров на десять метров длины.

Предельное внимание уделяется плотности кладки и исключению образования пустотных участков и брешей, иначе фундаментная основа будет сильно ослаблена.

Гидроизоляция

Чтобы улучшить показатель прочности будущей фундаментной основы и защитить блоки фбс стен подвала, выполняют гидроизоляционную обработку. Для этого используют битумную мастику и гидрозол. Правильным решением будет устройство отмостки – бетонной полосы по всему периметру.

Важная особенность заключается в том, что защиту от влаги проводят не только изнутри, но и снаружи. С этой целью в полуметре от стен выкапывают канаву, засыпают ее послойно глиной и щебенкой, заливают бетонной смесью, в которую добавляют мелкофракционные наполнители.

Как только изоляционная защита окончательно высохнет, поверхность присыпают песком. Выполняется это двумя этапами, каждый слой трамбуется, чтобы не осталось пустотных участков.

Фундамент из блоков фбс в один ряд. Фундаментные блоки: типы, размеры, маркировка

В частном строительстве применяют несколько типов блоков. Для устройства ленточного сборного фундамента чаще всего используют только два вида:

• ФБС — фундаментный блок строительный сплошной. Когда говорят о таком типе блока, то подразумевают, железобетонный (с армированием) элемент без пустот. Это прямоугольные блоки разных размеров, имеющие на верхней поверхности монтажные стальные петли. Иногда в боковых гранях сформованы вертикальные каналы, которые при строительстве заливаются раствором. Из этих блоков складывают ленту фундамента.
• ФЛ — блоки-подушки. Имеют вид трапеции. Укладываются на подготовленное основание и служат для увеличения несущей способности фундамента.

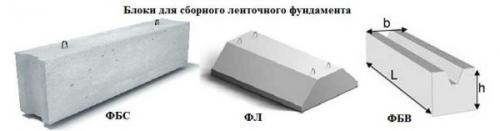

  Типы фундаментных блоков, которые нужны будут для сборного ленточного фундамента

При возведении ленточного фундамента необходимо предусмотреть трассы для прокладки и подведения инженерных систем: водопровода, канализации, электричества, отопления. Нужно не забыть о системе вентиляции и оставить отверстия под продухи для вентилирования подпольного пространства или подвала. Для этого могут пригодиться блоки с каналом для укладки коммуникаций: ФБВ.

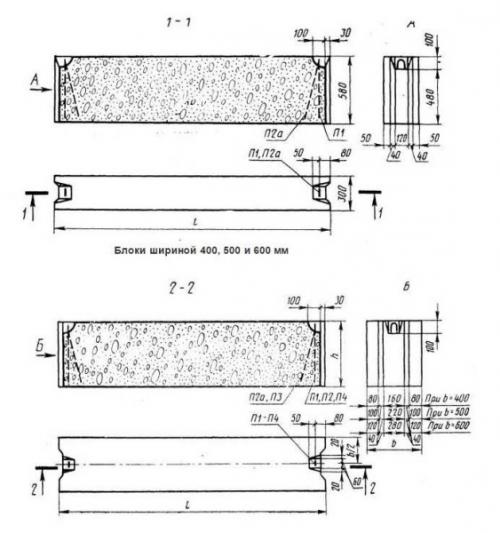

Размеры и типы блоков регламентируются ГОСТом 13579-78. Для частного застройщика важны в основном размеры и эксплуатационные характеристики. На фото ниже приведена часть норматива, в которой определяются типы и размеры блоков.

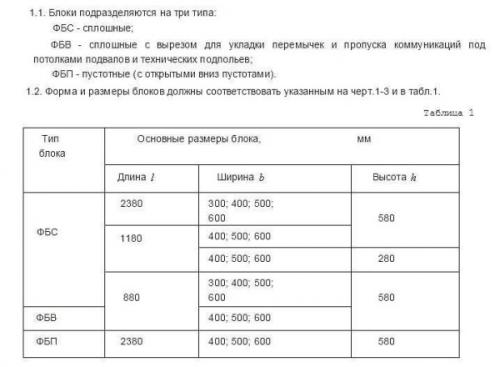

Выдержка из ГОСТа, нормирующего размеры фундаментных блоков

Маркировка по ГОСТу

Чтобы легче было ориентироваться в спецификации, в названиях блоков тем же ГОСТом заложена информация о их размерах и типе.

Сначала идет название. Далее — цифры, описывающие геометрию в дециметрах;.

• первая — длина (9, 12,24);
• вторая (через тире или точку) — ширина (3,4,5,6);
• третья — высота (3,6);

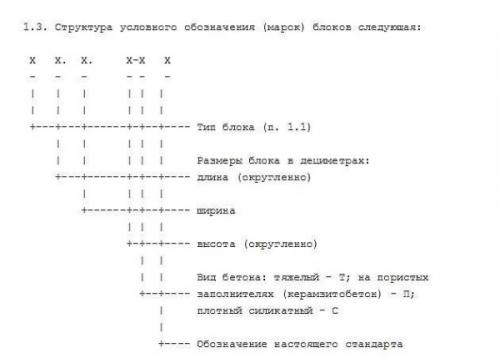

  Маркировка бетонных фундаментных блоков

Если длины и ширина встречаются любые, то высотой ФБС обычно делают 580 мм (в маркировке «6»). Изготовить блоки высотой 280 мм могут под заказ.

Далее, после цифр идет буквенное обозначение типа использованного бетона:

• Т — тяжелый (цементно-песчаная смесь с щебнем). Самый тяжелый блок высокой плотности. Именно этот тип используют при строительстве фундаментов.
• П — пористый с заполнителем из керамзитобетона. Имеют меньший вес, но и меньшую прочность, также более гигроскопичен.
• С — из силикатобетона (основное вяжущее — известь). Этот тип блоков боится намокания, потому при строительстве фундаментов не используется.

Например, ФБС 24.4.6 -Т расшифровывается так: прямоугольный блок из железобетона высокой плотности. Длина 2380 мм, ширина 400 мм, высота 580 мм. По аналогии вы сможете расшифровать и другие обозначения.

Фундамент из блоков 40х20х20. Преимущества блочного основания

К плюсам бетонных блоков 20х20х40 относят:

• Простую технологию кладки. Нет необходимости в опалубке, изделия с таким размером проще выровнять, ошибки практически исключены.
• Меньшую зависимость от погодных условий: сборку фундамента из бетонных блоков желательно провести при плюсовой температуре, но нет необходимости в уплотнении раствора, подогреве при резком похолодании или постоянном увлажнении залитого монолита в жаркую погоду.
• Повышенную прочность и долговечность основания.
• Доступную стоимость блоков для фундамента, низкие затраты на монтаж.
• Высокую точность геометрических форм, что в свою очередь сводит к минимуму расход кладочного раствора и упрощает процесс гидроизоляции и отделки.
• Экологичность и соответствие санитарным нормам.

Следует учесть, что указанные достоинства проявляются лишь при приобретении фундаментных блоков высокого качества. Стеновые или пустотелые изделия подходят лишь для щитовых времянок, специалисты их покупать не советуют.

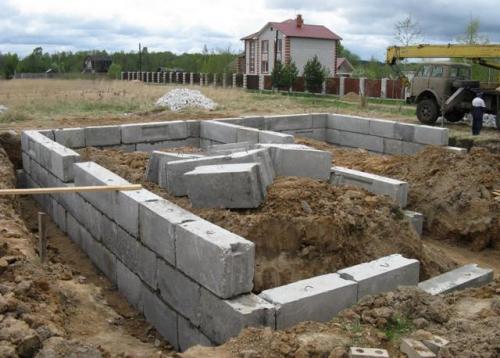

Фундамент из фбс для одноэтажного дома. Особенности блоков

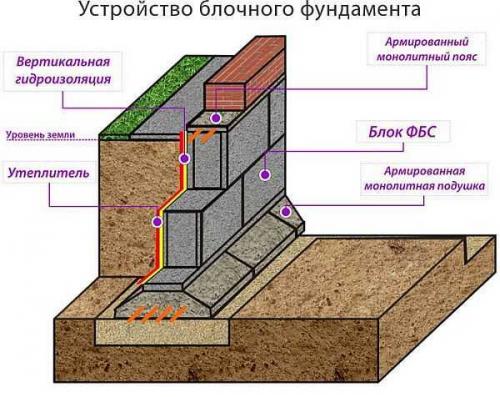

Сборный ленточный фундамент из блоков ФБС для дома имеет ряд особенностей. Перед началом строительства необходимо учесть все преимущества и недостатки материала и подобрать наиболее прочный тип блоков.

Почему именно блочное основание?

Такое основание можно возвести за 5-6 дней, на укладку свайного или монолитного фундамента уходит несколько месяцев. К возведению стен приступают сразу после укладки цоколя: блоки ФБС не набирают прочность в отличие от монолитных плит. Дополнительные детали в процессе постройки не используют, монтаж опалубки и армирование проводить необязательно. Закладку блочного фундамента осуществляют самостоятельно, помощь опытных строителей не требуется.

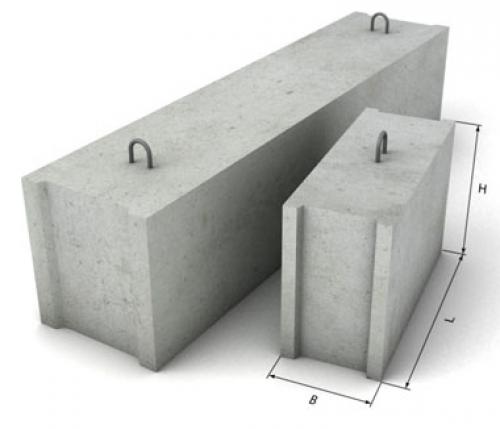

Что представляют собой блоки ФБС

Основу цоколя составляют строительные фундаментные блоки. Это бетонные конструкции, изготовленные по специальной технологии. Материал, используемый в процессе, — прочный армированный бетон. Фундаментные блоки равномерно распределяют нагрузку по всей площади. Перед началом строительных работ нужно рассчитать примерный размер возводимого строения.

Стандартные характеристики для фундаментных блоков:

• высота — не более 58 см;
• ширина — 60, 50, 40 и 30 см;
• длина — 238, 118 и 78 см.

В боковых частях блоков на заводе делают специальные отверстия, которые при строительстве заливают цементом.

Положительные стороны

Блоки ФБС, используемые при строительстве фундамента, имеют ряд преимуществ в сравнении с другими материалами.

К ним относят:

• звукоизоляцию;
• теплопроводность;
• отсутствие негативного воздействия внешних факторов;
• простоту монтажа;
• широкий ассортимент;
• устойчивость к перепадам температур;
• долгий срок эксплуатации;
• высокую прочность и надежность;
• небольшую стоимость (в сравнении с другими материалами).

Строительные работы производят независимо от типа грунта. Здания можно возводить в сейсмоопасных регионах.

Минусы блоков

Ленточный фундамент из ФБС имеет ряд недостатков. Укладка напоминает сборку конструктора, поэтому важно уделить внимание сцепке блоков друг с другом. Монолитная кладка образует ровную поверхность, поэтому конструкция не требует дополнительного укрепления в отличие от блочного фундамента.

При некачественном заливе цементного раствора между пластами образуются зазоры, сквозь которые проникает холодный воздух и влага. Чтобы дополнительно утеплить здание, в процессе строительства полости засыпают шлаком или керамзитом. Гидроизоляционные материалы, которыми обкладывают цоколь, предотвращают преждевременное разрушение фундамента.

Если основание выкладывают из блоков большого размера, то может понадобиться специальная техника.

Типы оснований

Перед началом строительства необходимо определиться с типом основания.

Выделяют несколько основных видов:

1. Свайный. Подходит для строительства конструкций (бань, гаражей) на почвах с повышенным уровнем кислотности и грунтовыми водами (глубокое залегание).
2. Линейный. На линейном фундаменте строят одно- или двухэтажные жилые дома.

Фундаментно-строительные блоки (по конструкции) бывают:

1. Пустыми. Низкопрочный материал, используется для строительства заборов. Малый вес обеспечивает пустота внутри блока.
2. Монолитными. Армированная конструкция из бетона снабжена пазами, ее используют для монтажа систем коммуникации.
3. Сплошными. Блоки соединены друг с другом заранее, образуя квадрат. Чтобы повысить прочность, конструкцию дополнительно армируют.

Подборка блоков по размеру позволяет заранее просчитать параметры возводимой конструкции и составить смету.

Как подобрать размеры блоков

При покупке ФБС необходимо придерживаться следующих рекомендаций:

1. Производитель. Качество материала напрямую зависит от изготовителя. Приобретать нужно ФБС, сделанные на заводе. Плиты, изготовленные кустарным методом, имеют меньшие марки на сжатие. Перед покупкой нужно изучить отзывы о том или ином материале.
2. Точность геометрии. ФБС с точной геометрией быстрее и проще укладывать. Многое зависит от технологии изготовления плит. Если бетон заливают в специальные формы, то блок получается ровным. При применении технологии немедленной распалубки плиты будут иметь трапециевидное сечение. Они обеспечивают большую площадь опоры, поэтому материал такого типа используют при строительстве зданий в сейсмоопасных районах.
3. Места коммуникации. Они определяются заранее. Чтобы не бурить отверстия в цельных плитах, нужно приобрести специальные ФБС.

Для строительства жилых домов предпочтительнее использовать плиты длиной в 238 см. Применение таких ФБС сократит количество вертикально расположенных швов.

Источник: https://360doma.ru/stati/fundament-dlya-doma-s-podvalom-iz-blokov-fbs-preimushchestva-i-nedostatki-fbs

Фундамент из блоков фбс расчет. Особенности расчета блочного фундамента

Типов несущих конструкций зданий существует более десятка. Особое место среди них занимает фундамент из блоков ФБС – технологии для его сооружения максимально механизированы. Благодаря минимуму ручного труда такой способ обеспечивает высокую точность и скорость выполнения работы:

• — котлован подготавливают с помощью экскаватора;
• — для планировки используют отвал бульдозера;
• — блоки ФБС укладывают автокраном.

Однако преимуществ механизации легко лишиться: достаточно допустить ошибку в вычислениях – и монтаж придется доделывать «потом». При этом вы будете вынуждены дважды арендовать кран и заказывать грузовик.

От тщательности подсчета зависит:

• количество материалов, необходимых для возведения различных элементов здания;
• величина транспортных затрат;
• стоимость аренды механизмов;
• цена монтажа;
• трудоемкость укладки.

Калькулятор фундамента из блоков ФБС позволит избежать оплошностей, ускорить и удешевить процесс строительства.

Особенности расчета вертикальных параметров

На первом этапе определяют высоту конструкции. Глубина залегания подошвы зависит в первую очередь от средней глубины промерзания грунтов.

Почвы и подпочвенные слои часто содержат глину. В таких грунтах накапливается вода, которая зимой, при замерзании, расширяется. Если плиты малозаглублены, оледеневшая земля их вытолкнет. Летом, при неравномерной усадке грунтов, лента фундамента может растрескаться: здание окажется непригодным для проживания. Параметры промерзания почв указаны в СП «Строительная климатология». Минимальную глубину закладки фундамента из фбс выбирают с небольшим превышением этого показателя – на 20–30 см.

Песчаные грунты относятся к классу малопучинистых: вода в песке не задерживается, промерзание незначительно сказывается на прочности фундамента и, следовательно, на глубине его закладки. Однако подземные потоки могут вымывать песок из-под основания дома.

Во всех случаях целесообразно устроить под конструкцией песчано-гравийную подсыпку и залить ее сверху на 10 см бетоном. Эта подушка выполнит одновременно две функции:

1. дренажной системы;
2. дополнительного уплотнителя грунтов.

Влияет на глубину закладки и несущая способность почв: чем она ниже, тем большая площадь должна быть у основания здания.

Особенности расчета горизонтальной поверхности

Стеновые блоки выкладываются сплошной лентой, пустоты между ними тщательно заполняют. Монтаж многоярусных конструкций ведут вперевязку: стыки верхнего ряда располагаются над серединой цельной поверхности нижнего.

У этого способа есть одна особенность: размеры элементов не всегда кратны периметру здания. Нужно подобрать такую конфигурацию, при которой блоки легли бы с максимальной плотностью. Обычно используют два-три вида изделий: вместе с основными приобретают доборные – имеющие уменьшенные габариты. Применяют и кирпич – для заполнения небольших пустот, укладки нивелирующего слоя, возведения цоколя.

Особенности подбора блоков

Существует 12 типоразмеров стандартных блоков:

• Длины всех изделий, выпускаемых промышленностью, составляют 9, 12 и 24 дм.
• Ширины – соответственно 3, 4, 5 и 6 дм.
• Высота всегда одинакова – 6 дм.

Из стандартных элементов можно составить любую комбинацию на фундамент любой конфигурации. Как рассчитать оптимальный вариант? Обычно используют метод подбора. Расчет ведут по алгоритму:

1. определяют количество прямолинейных участков;
2. определяют длину каждого участка;
3. выбирают марку блока с подходящими параметрами;
4. находят отношение длины простенка к размерам блока;
5. частное всегда округляют в большую сторону.

Если результат показался не оптимальным, расчет повторяют для другой марки строительных блоков.

Чем оригинальнее архитектура дома и удачнее планировка комнат, тем сложнее оказывается конструкция фундамента , и тем больше вероятность ошибки при подсчете количества стройматериалов. Выполнить точный расчет фундамента из блоков вам поможет программа-калькулятор. Зная размеры своего дома и пользуясь полученными сведениями, вы легко сможете определить, какие элементы необходимо приобрести, чтобы стоимость фундамента была наименьшей.
