Если вы не хотите покупать современные пластиковые приспособления для соединения изделий, можете воспользоваться одним из проверенных народных способов: через недорогой переходник, через отрезок трубы и через штуцер (в случае если шланг подключается к трубе).

На сегодняшний день в продаже доступны штуцеры для шлангов под любую трубу и под любой шланг, и стоят они достаточно дешево.

Для полипропиленовых труб можно использовать аналогичные решения с внешней резьбой, вкручивая в фитинг. Единственный момент, на который нужно обязательно обратить внимание — это толщина и длина штуцера. Прихватить шланг можно при помощи специального хомута, можно воспользоваться проволочной скруткой. По качеству соединения разницы абсолютно никакой, зато стоимость снижается в несколько раз, если сравнивать с фабричными пластиковыми соединителями.

Обычное дело, когда на садовом участке или в огороде валяется множество различных шлангов. Отрезки изделий можно соединить при помощи куска трубы подходящего размера и использовать в хозяйстве. Делается это очень просто: на отрезок длиной около 10 см с 2-х сторон надеваются шланги и схватываются, как уже было сказано ранее, проволокой или хомутами.

Схема соединения сливного шланга.

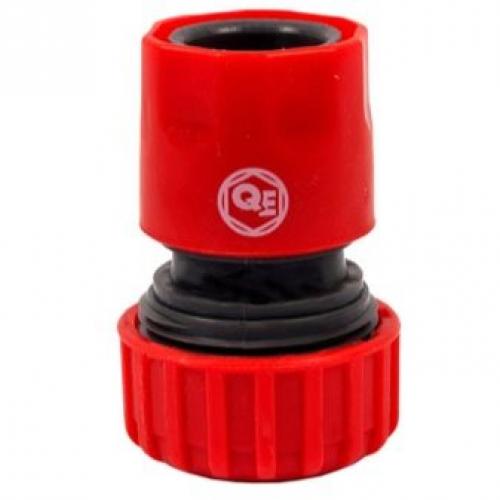

Переходник-соединитель, как и труба, упомянутая в предыдущем примере, соединяет оба куска шланга, только имеет на концах специальные насечки, которые делают процесс стыковки с шлангом легче и удобнее, если диаметры соединений не совсем подходят друг к другу.

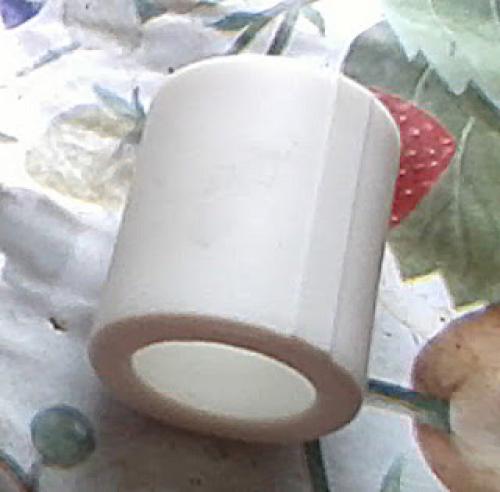

Вы можете самостоятельно сделать соединитель шлангов из соединительной муфты и полипропиленовых отрезков. В сборе подобный самодельный соединитель выглядит достаточно хорошо и качественно держит шланги на ¾. Аналогичным способом можно изготовить и тройник для соединения шлангов. Ближайший магазинный аналог — муфта (изделия зажимаются с помощью накидной гайки и лепестков с обеих сторон).

Для качественного и надежного соединения шлангов подготовьте необходимые инструменты и материалы, а именно:

• труборезные ножницы;
• верстак;
• муфты;
• переходники;
• гайки;
• хомуты;
• проволоку;
• гаечные ключи.

Как соединить поливочный шланг. Как и чем соединять поливочные шланги

Шланги очень популярны в частных секторах, особенно на дачах в летний период (для поливки и организации водопровода). С ними легче, чем с трубами - захотел обрезал, захотел - нарастил, их легко переносить и никаких умений по коммутации вообще не нужно.Существует несколько решений соединять шланги - народные средства и появившиеся в последнее время пластиковые соединители.Сперва посмотрим на понтовые картинки взрослых решений:Таких переходников, тройников и крестовин очень много в продаже. А у Gardena вообще соединители очень здорово выглядят:

Правда я себе пока не ставил в огород, только внутри участка, так как боюсь марадёров. Зато подобные решения позволяют быстро коммутировать любые шланги для частых переключений между точками воды.

Соединение шлангов высокого давления. Штуцер для шланга высокого давления: быстрый и надежный способ соединения

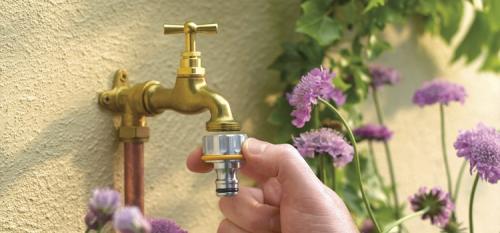

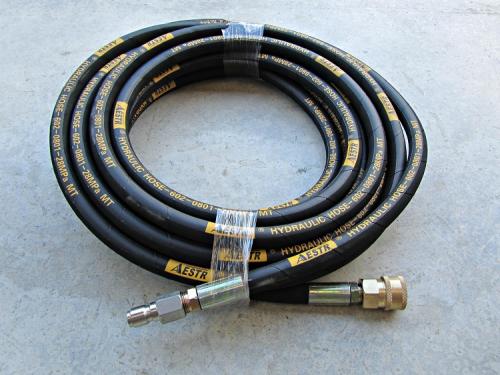

Важный элемент для соединения рукавов высокого давления, отвечающий за ответвления и наращивание дополнительных новых фрагментов трубопровода – соединительный штуцер. Но сфера их применения этим не ограничивается. Нередко это единственный способ присоединить РВД к гидроцилиндрам, манометрам или насосам. Рынок предлагает эти детали в разном исполнении, чтобы состыковывать все разновидности шлангов и гибких труб не только в жилых помещениях, но и в наружных отводах.

Штуцер — это соединительная деталь, позволяющая быстро подключить рукав или шланг к системе, создать дополнительное ответвление, присоединить различные приборы

ГОСТы на различные типы соединения штуцеров

Название «штуцер» не всем знакомо, хотя саму деталь видели многие. Это слово немецкого происхождения, от stutzen, что в переводе означает «отводок, отросток или патрубок». Это распространенный модуль для состыковки или ответвления участков трубопровода. Соединительный узел конструктивно прост – сам штуцер и зажимающая втулка. Их также используют отдельно для сочленения труб и шлангов. При интегральном способе штуцер и втулка составляют одну деталь.

При подключении оборудования к коммуникациям, например, газовой плиты к трубопроводу, недопустимо нарушение целостности и нарушениям техники безопасности.

Любая некачественная состыковка трубопровода – это опасность для пользователей, неоправданные затраты и большая вероятность потери оборудования. Чтобы таких ситуаций не возникало, существуют специальные приспособления, такие как штуцеры, которые отвечают за качественный монтаж. Узловое соединение производится разными методами, и в этом основное преимущество этой важной запчасти.

Любой штуцер, применяемый в шлангах высокого давления, производится согласно ГОСТу

Надежность соединения частей коммуникаций и ответвлений просчитана и описана в системе государственной стандартизации на каждый вид объединения частей системы:

• проходной штуцер для сварки с односторонним соединением и на резьбе с обратной стороны – ГОСТ 24092-80;
• проходной под сварку, на резьбе с обратного конца – ГОСТ 24092-80;
• проходной с резьбовым соединением с обеих сторон – ГОСТ 21856-78;
• прямой под пайку на осевой монтаж – ГОСТ 26337-84;
• переходной с переводом на больший или меньший диаметр с резьбой на оба конца – ГОСТ 21857-78;
• вворачиваемый под врезающееся кольцо, на резьбовом соединении с обратной стороны – ГОСТ 24504-80.

Обратите внимание! В каждом описании стандартизации регламентируются основные параметры применения этой детали, места сочленения для каждой разновидности шлангов, РВД или гибких труб.

Разновидности штуцеров

Основная классификация:

1. Проходной соединительный штуцер для шланга высокого давления (сочленение рукавов общего диаметра).
2. Переходной фитинг (для состыковки рукавов разного сечения).
3. Поворотный элемент.

Типология соединений:

• сварочный метод (состыковку с металлической трубой на резьбе с обратной стороны);
• резьбовый метод (внутренняя или наружная по краям детали);
• зажимный метод (у патрубка предполагается по-особому обработанная поверхность для большей герметичности).

Штуцера имеют разные способы соединения — резьбовое, зажимное или сварочное

Штуцеры наши широкое применение в сантехнике и газовом хозяйстве – при соединении кранов и вентилей, ответвлений, рукавов и установки манометров. Через них производится соединение к оборудованию разного функционала. Резьба на патрубке может отсутствовать или быть с одной стороны.

Эту деталь выпускают из разных материалов:

• нержавеющая сталь;
• латунь;
• ПВД, ПВХ и другие полимеры.

Полимерная деталь «штуцер» подходит для состыковки гибких видов трубопроводов, поливочных шлангов и соединения труб высокого давления в оплетке, применяемых для газового оборудования.

Надежность сочленения с помощью штуцера для шланга высокого давления влияет на продолжительность эксплуатации трубопровода. Быстрый и качественный монтаж зависит от того, насколько верно выбрана разновидность соединительного модуля.

Из нескольких решений по наращиванию и разветвлений шлангов или труб выбирают подходящий тип данного соединительного элемента и самый  рациональный метод крепления. Во многих случаях только штуцерное сочленение дает возможность эффективного и качественного сопряжения участков коммуникации, обеспечивая длительную и безупречную эксплуатацию.

Быстросъёмные соединения для шлангов. Быстросъемные соединения для шлангов: описание и виды

В организации современных систем полива быстросъемные соединения незаменимы. Эти детали упростят весь процесс подачи и распределения воды. Основной сложностью остается выбор устройств, так как они отличаются функциональностью, размерами, основным материалом производства.

Особенности

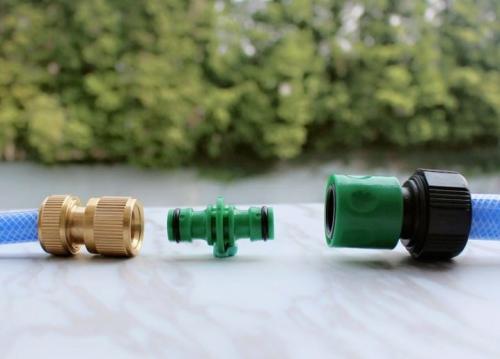

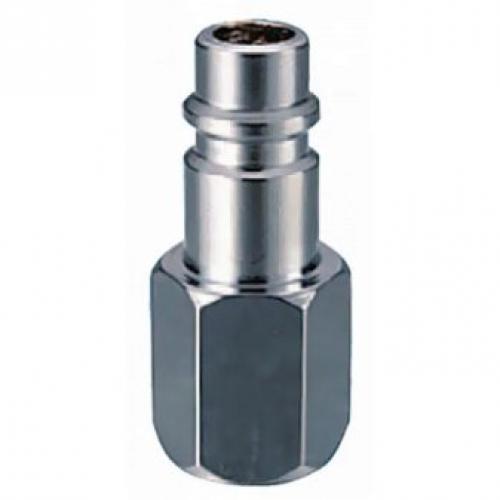

Кроме поливочной системы, быстросъемные соединения могут использоваться в агрегации с компрессорным оборудованием. Например, при покрасочных работах, для подачи воздуха. Все эти системы требуют подключения определенных шлангов. Эксплуатационные особенности быстросъемных соединений различны. Эти детали для соединения шлангов имеют общие характеристики.

• Компактность. Легкий вес соединительного элемента значительно упрощает его эксплуатацию.
• Высокая коррозионная стойкость. Современные материалы изготовления обеспечивают этот фактор.
• Надежность крепления. Это обеспечивается формой изделия. За счет сочетания ступенчатых деталей и уплотнительных колец элементы обеспечивают повышенную степень герметизации.
• Геометрическая форма изделия позволяет быстро подключать и отключать соединение. Быстрая смена шлангов позволяет расширить возможности использования оборудования.

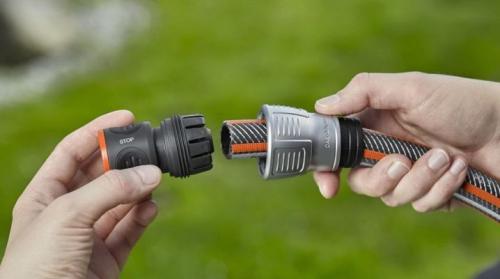

• Быстросъемные соединения удобны тем, что их монтаж доступен любому человеку. Специальных навыков и профессиональных инструментов для этого не нужно. Многие современные соединения снабжены автоматикой. Для скрепления двух частей шланга на разъем достаточно немного надавить.

Быстросъемное соединение для садовых шлангов. Виды

Основное качество всех видов быстросъемных коннекторов – взаимозаменяемость. Пластиковые переходники для поливочных целей могут использоваться самые разные.

Один из самых популярных видов креплений элементов в различных сферах – байонетное соединение. Оно универсальное и быстровыполнямое. Обычно достаточно осевого поворота или перемещения вокруг оси одной части относительно другой. Само обозначение «байонет» переводится как «штык» и является действующим обозначением крепления штыка к стрелковому оружию.

Байонетным способом соединяются детали в электричестве, в основном высокочастотные разъемы. Байонетным соединением крепятся все пожарные рукава. Оно же используется для быстрого крепления объектива к фотоаппарату. Этот механический рычаг вытеснил многие резьбовые соединения, которые применялись раньше, например, в железнодорожной и автомобильной сферах.

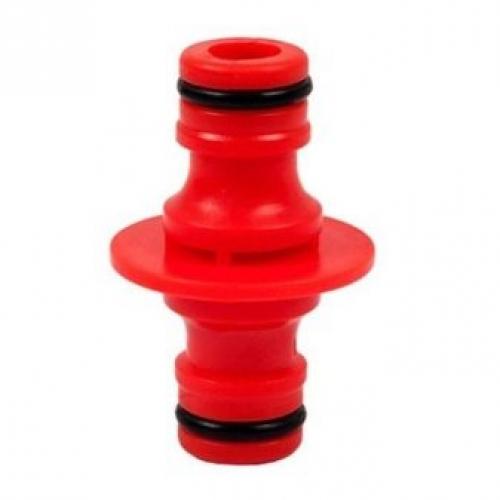

Это универсальное быстросъемное соединение.

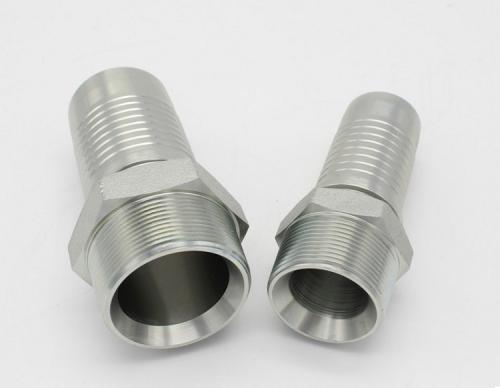

Пластмассовый или латунный штуцер – это изделие, на одном из концов которого присутствует внутренняя или наружная резьба, а на другом есть «елочка», на которую надевается шланг.

Виды штуцеров с «елочкой» подразделяются на:

• приварные;
• без шестигранника;
• двойной (елочка-елочка).

Эта соединительная деталь предназначена для крепления шлангов для полива, пищевых рукавов к оборудованию или к системе трубопроводов в целом. Штуцер бывает стальной (из черной либо нержавеющей основы), латунный, медный и из прочих металлов, например ПНД, или резиновый.

Соединение тоже быстроразъемное, удобное в применении, но не универсальное, так как различается размерами.
