Монтаж узлов на кровле в 2 слоя из материалов ТЕХНОЭЛАСТ. Примыкание к карнизному свесу

Данный вид работ рассмотрим на конкретном примере.

Для устройства карнизного свеса понадобится Т-образный кровельный костыль и свес из оцинкованной стали.

Т-образный кровельный костыль — предназначен для крепления оцинкованных отливов и фартуков на парапеты. Костыль должен быть толщиной не менее 4 мм и покрыт антикоррозионными составами.

Свес из оцинкованной стали — защищает стену от стекающей дождевой или талой воды.

Наплавьте на карниз первый слой кровли из материала Техноэласт ЭПП. Заведите материал на фасадную часть здания на 50 мм.

После наплавления материала на карниз, продолжите работы по укладке первого слоя по всей площади кровли.

Установите и закрепите Т-образные кровельные костыли с шагом не более 700 мм. Т-образные костыли должны выступать за грань карниза на 80–120 мм.

Выполните устройство карнизного свеса:

• карнизный свес должен быть установлен на кровельный костыль до упора;
• минимальная ширина полки карнизного свеса должна составлять 350 мм.

Картины карнизного свеса должны быть уложены внахлест.

Закрепите карнизный свес остроконечными саморезами ТЕХНОНИКОЛЬ EDS-S 4,8 мм с полиамидной гильзой шагом 200 мм в два ряда. Расстояние между рядами должно быть 150 мм. Смещение между саморезами в рядах относительно друг друга должно быть 100 мм.

Наплавьте слой усиления из материала Техноэласт ЭПП. Слой усиления должен перекрывать карнизный свес на 150 мм.

Наплавьте верхний гидроизоляционный слой Техноэласт ЭКП

При правильном выполнении работ и соблюдении всех рекомендаций должна получиться следующая раскладка:

1. Нижний слой (Техноэласт ЭПП)
2. Карнизный свес
3. Слой усиления (Техноэласт ЭПП)
4. Верхний слой (Техноэласт ЭКП)

Существуют разные варианты оцинкованного свеса, отличные по форме. Профиль крепежного элемента (кровельного костыля), зависит от формы самого оцинкованного фартука.

1. Слой усиления (Техноэласт ЭПП)
2. Пароизоляция (Техноэласт, Унифлекс, Биполь)
3. Кровельный рулонный материал
4. Оцинкованный фартук
5. Кровельный костыль

При устройстве кровли по минераловатным теплоизоляционным плитам необходимо выполнить подготовительные работы перед началом устройства свеса: Стену выполненную из штучных элементов или ж/б панелей, необходимо выложить из штучных элементов до необходимого уровня уклона кровли. Высота выступающей части стены не должна быть меньше высоты основного слоя теплоизоляции. Подготовить каркас жесткости для устройства свеса:

или замените минераловатные плиты на экструзионный пенополистирол, либо плиты PIR CXM/СХМ:

В случае устройства каркаса жесткости приступайте к его монтажу после устройства пароизоляционного слоя.

• закрепите деревянный брус. Высоту бруса подберите с учетом толщины теплоизоляционного слоя и уклона кровли;
• заложите утеплитель;
• установите по периметру свеса крыши хризотилцементные прессованные плоские листы или цементно-стружечные листы марки ЦСП-1 в два слоя с разбежкой швов. Толщина одного листа должна быть не менее 10 мм. Ширина листа должна составлять не менее 500 мм.

• Листы закрепите в деревянный брус, в наружную стену и между собой.
• Наплавьте на листы слой усиления из материала Техноэласт ЭПП.

Выполните устройство карнизного свеса (согласно рекомендациям, указанным выше). Произведите укладку нижнего слоя из материала Техноэласт ФИКС. Материал Техноэласт ФИКС должен быть приплавлен к слою усиления и к карнизному свесу.

Перекрытие плоской крыши. Что такое плоская кровля и в чём её отличие от других видов?

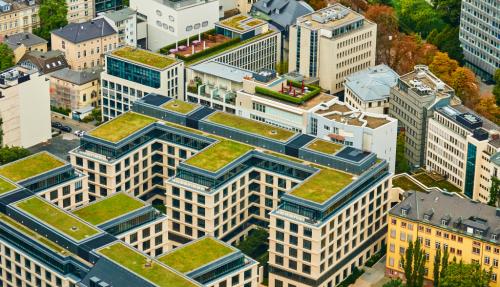

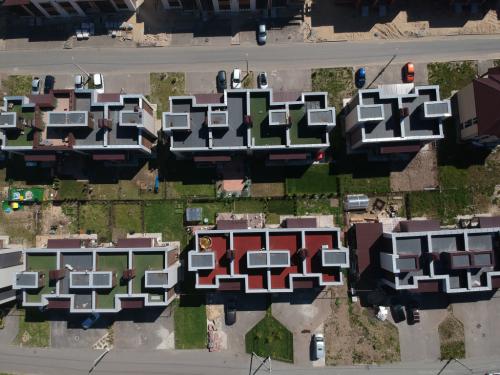

Применение плоских крыш распространено в строительстве частных домов, многоэтажных зданий, а также административных построек и промышленных предприятий. Основное отличие плоской кровли от скатных вариантов это в первую очередь угол уклона, в плоском сооружении он практически отсутствует. Согласно СНиП (СП 17.13330.2011) разуклонка такого сооружения должна быть 1-2 градуса (1,5-3 процента) для эксплуатируемых кровель и до 6 градусов (10%) в неэксплуатируемых. По сути, плоская крыша — это плита перекрытия, выполненная из бетона, сборных железобетонных плит, металлического профлиста или другого жёсткого основания, опирающиеся на конструктив стены здания или другого опорного элемента и имеющая определённые слои в зависимости от назначения кровли.

Что представляют из себя материалы, из которых состоят большинство плоских вариантов кровли:

Пирог кровли в обязательном порядке должен включать в себя:

• Гидроизоляционный материал – Это тот материал, который защищает кровельную конструкцию от воздействия влаги и воды, а помещение под ней от затопления.

  Подробнее о теме гидроизоляции можно прочитать в статье – “ Гидроизоляция плоской кровли: рекомендуемые материалы, способы их монтажа и цены на работы “

• Теплоизоляция – Сохраняет тепло в доме или здание и защищает от перепада температур, препятствуя образованию конденсата и излишней влаги в помещении.
• Пароизоляция — может быть представлена рулонными или битумными составами, она направлена на задержку влаги, которая проникает из жилого помещения в подкровельное пространство, тем самым разрушая слой теплоизоляции

Плоские кровли нередко обустраиваются как эксплуатируемые, однако это далеко не единственное назначение таких конструкций. Они также могут быть традиционными, вентилируемыми и инверсионными. Раскроем смысл этих понятий немного позже.

Важно: Обустройство плоской крыши правильнее всего будет доверить профессионалам, которые смогут грамотно рассчитать нагрузку на её поверхность, соблюсти требования относительно необходимой прочности конструкции, её гидроизоляции, а также установить ограждения, которые обеспечат безопасность пребывания на поверхности как взрослых, так и детей.

Преимущества и недостатки плоской кровли

У плоских крыш есть как преимущества, так и недостатки. Рассмотрим все особенности таких конструкций поподробнее.

Преимущества

К преимуществам плоских поверхностей, помимо удобства их эксплуатации для различных целей, можно отнести:

• Наиболее часто плоские кровли используются в хозяйственных и бытовых целях, причём этой традиции уже как минимум несколько столетий. В тёплых странах на них обустраивали сушилки для одежды, фруктов и овощей, а также зоны для отдыха и трапезы. Нередко там устанавливался навес, защищающий эксплуатируемую поверхность от воздействия прямых солнечных лучей. В настоящее время плоские крыши оборудуются бассейнами, небольшими садиками, лужайками, шезлонгами и не только.
• Интересный дизайн постройки: плоские конструкции, особенно те, что выполняются с соблюдением нулевого уклона, способны придать оригинальности любому загородному дому.
• Невысокая стоимость: установка плоской крыши, гораздо менее дорогостоящий процесс, чем монтаж скатной кровли. Хозяевам домов удаётся сэкономить не только на стропильной системе, но и на кровельных материалах.
• Ещё одно преимущество плоских конструкций — выигрыш в площади, причём как в той, которая может быть полезна во время эксплуатации крыши, так и в той, которая должна быть покрыта при строительных и отделочных работах. Установка плоской кровли требует гораздо меньше пространства, чем монтаж скатной конструкции.
• Установка плоской крыши — достаточно простой и безопасный процесс, поэтому справиться с ним вполне можно самостоятельно. Во-первых, кровельный «пирог» включает в себя гораздо меньше элементов, чем в случае скатной кровли, и поэтому легко собирается. А во-вторых, строитель во время монтажа крыши находится на плоской поверхности, а не на наклонной.
• Вне зависимости от вида скатной крыши (одно- и двускатные, вальмовые, полувальмовые, многощипцовые, мансардные, шатровые и так далее), такие конструкции достаточно сильно подвержены воздействию ветра ввиду наличия угла наклона кровли. Плоская крыша же отличается гораздо более высокой устойчивостью к ветру.

Плоская крыша конструкция. Плюсы и минусы такой конструкции

Вот основные преимущества устройства плоской кровли для частного дома:

• Такая кровля значительно меньше по площади, чем самая пологая скатная. А это – экономия на материалах.
• Строится такая крыша куда быстрее двускатной и тем более вальмовой.
• Комфорт и безопасность всех стропильных работ. Упасть с такой крыши еще нужно умудриться!
• Удобный последующий ремонт и смена кровельного покрытия.
• В отличие от двускатной кровли, демонтаж старого покрытия плоской обычно не нужен – это дополнительная гидроизоляция и защита. Новый пирог делают прямо по старому, что немало экономит время и силы.
• Возможность использовать крышу как дополнительную полезную территорию, где можно разбить цветник, сделать открытую террасу и даже соорудить теплицу.
• Возможность установить прозрачные элементы крыши (при тщательно гидроизоляции), и сделать, таким образом, вид на ночное небо.
• Возможность построить дом лаконичной архитектурной формы. Минимализм – на пике моды!

А теперь – о минусах и недостатках:

• Такая крыша щедро накапливает в себе снег. Ведь ему теперь некуда скатываться, а сам снег часто становится причиной протечек.
• В особо щедрые дни снег придется счищать механически путем, что нередко повреждает кровельное покрытие.
• Усложняется структура крыши: теперь нужны водостоки, которые ко всему еще и засоряются.
• Разница в том, что со скатной кровли вода стекает достаточно быстро (и то бывает, что таки забирается в подкровельное пространство). А вот на плоской она вообще стоит!
  Контроль влажности утеплителя и общего состояния кровли должен быть регулярным.
• Но, несмотря на то, что для ее обустройства строительных материалов нужно намного меньше, чем для скатной, плоская кровля в плане монтажа куда более сложна. Скажем так, намного больше разных тонкостей и нюансов, о которых важно знать.

Вот почему у многих возникают справедливые сомнения в плане надежности такой крыши. Но европейский и заокеанский опыт частных жилых домов с плоской кровли успешен, а потому вы можете смело браться за дело.

Учитывайте только такие моменты:

1. В России снега куда больше, чем в более теплых европейских странах.
2. Хуже снега только большая разница летней и зимней температуры, на которую рассчитаны далеко не все зарубежные кровельные материалы.

А здесь уже все решает технология!

Плоская крыша чертеж. План кровли

План кровли обязателен для здания с внутренним водостоком, независимо от сложности формы здания в плане. В зданиях с наружным водостоком план крыши дается при сложной конфигурации здания в плане, а также в том случае, когда на крыше имеются надстройка, вентиляционные устройства и т.д.

Крыши могут быть плоские и скатные. Плоские крыши имеют уклон до 2,5 %. Скатные крыши представляют собой несколько пересекающихся наклонных плоскостей — скатов. Скаты крыш, пересекаясь, образуют двухгранные углы. Линия пересечения скатов крыши называется ребром. Верхнее горизонтальное ребро носит название конька. Пересечение скатов крыши, представляющих собой двухгранный угол, обращенный к низу, образует разжелобок или ендову (рис. 10.9.1). Встречаются разнообразные формы крыш, которые применяют в зависимости от общей конфигурации здания в плане и возможного направления водоотвода. При выборе материала и формы крыши учитывают также архитектурные требования. В одном здании все скаты крыши имеют, как правило, одинаковый уклон. Уклон зависит от материала кровли и климатических условий.

При построении геометрического чертежа плана кровли пользуются следующими положениями и правилами:

• При линии слива (часть крыши над карнизом), лежащей в одной горизонтальной плоскости, и одинаковых углах наклона скатов крыши соблюдают следующие правила:
• если имеются два ската крыши с пересекающимися линиями слива, то проекция линии пересечения делит угол, образованный линиями сливов, пополам (рис. 10,9,2, а);
• если имеются два ската крыши с параллельными линиями сливов, то проекция линии пересечения параллельна линиям слива и расположена на равных от них расстояниях — «конек» (рис. 10.9.2, б);
• если в какой-нибудь точке сходятся две линии пересечения, то из нее, как правило, идет третья (рис. 10.9.2, а).

Для построения плана кровли план здания делят на ряд прямоугольников. Прямоугольники должны перекрывать друг друга, а каждая их сторона полностью или частично выходить за наружный контур плана. Затем, исходя из раннее приведенных положений, строят изображения кровли над каждым прямоугольником, начиная с наиболее широкого (рис. 10.9.2в). На плане кровли оставляют видимые контуры линий пересечения скатов. Для построения вида спереди или других видов необходимо знать уклон скатов. Если линии сливов лежат в разных уровнях, то план кровли строят с учетом формы фасада.

На рабочих чертежах планов кровли можно изображать ограждения, парапеты, слуховые окна и будки для выхода на плоские крыши, дымовые трубы, вентиляционные устройства, пожарные лестницы и т.п. На планах кровли многопролетных зданий для показа уклонов вычерчивают схематический поперечный профиль основных участков кровли, сделав штриховку в виде толстой линии. Рекомендуемая толщина 0,6—0,8 мм. Профиль представляет собой вид по стрелке справа налево или снизу вверх.

В зданиях других типов уклоны отмечают на основных скатах или также на схематических поперечных профилях. На плане кровли указывают основные размеры здания и участков с различной конструкцией и материалом кровли. Эти участки должны графически выделяться и сопровождаться поясняющей выносной надписью или текстовым указанием к чертежу.

На план кровли наносят координационные оси, проходящие в характерных местах. Кроме того, на плане кровли должны быть замаркированы пожарные лестницы, металлические ограждения, парапетные плиты и узлы, если они не замаркированы на других чертежах.

Плоская крыша из профнастила. Устройство плоской крыши из профнастила

Иногда оптимальный вариант для построек (гаража, беседки, бани, бытовок), находящихся в районах с мощными и частыми ветрами и иными разрушительными природными воздействиями,- ровная односкатная (бесчердачная) кровля из профнастила. Она, не требуя особых конструкций перекрытия, ничем не отличается от иных междуэтажных перекрытий, легка в эксплуатации. А если необходим ремонт, такая кровля превосходно выдерживает человеческий вес, - по ней можно ходить. Качественно сделанная профнастиловая кровля прослужит долго.

Ровная кровля из гофропрофиля

Учитывая снежную или ливневую нагрузку, как базовое основание задействуются балки из металла, дерева либо железобетона. Односкатная крыша все равно должна иметь небольшой наклон (4 - 7°) для ливнестоков, которые легче соорудить на твердой прочной поверхности типа профнастила. Он укладывается сверху балочных перекрытий. Профнастил существенно облегчает схождение воды и снежных масс, однако нужно учитывать некоторые нюансы. Чем чаще осадки в районе, тем круче угол наклона. Чем сильнее ветер, тем более пологость крышы, но с более качественной гидроизоляцией. Стыки гофролистов желательно заполнить герметиком. После устройства кровельного пирога, благодаря которому отсутствие чердачного пространства сыграет вам на руку, выполняется финишная отделка кровли. На плоских кровлях нередко устанавливают каменные либо кирпичные спецбордюры, дополнительно защищающие крышу от сильных ветров. Несущая способность ровной кровли из гофропрофиля снижает финансовые траты на железобетон или позволяет совсем обойтись без забетонирования перекрытий. Пустоты меж гофрами заполняются на всю глубину противопожарным пористым стройматериалом, для предохранения кровли от продувания. Утеплитель, подвергающийся сильным нагрузкам, должен быть прочным на сжатие. Простота конструкции плоской крыши из профнастила обуславливает ее надежность.

Как сделать плоскую крышу в каркасном доме. Конструкция плоской крыши каркасного дома

Технология монтажа ровной крыши довольно проста, но зависит от типа кровли.

Неэксплуатируемая плоская кровля в каркасном доме: пирог

Если крышу с плоской поверхностью не планируется использовать в качестве дополнительного функционального пространства (например, как террасу, площадку для отдыха и т.п.), то она может состоять из следующих слоев:

• Основы из плит OSB;
• Пароизоляции (битумно-полимерные рулонные материалы, разные виды мастик, мембрана из ПВХ);
• Теплоизоляции (жесткие минераловатные плиты, PIR-плиты, полиуретан, керамзит);
• Гидроизоляции (рулонные материалы на основе битума, ПВХ-мембрана).

Как сделать эксплуатируемую кровлю в каркасном доме

Обязательными этапами обустройства эксплуатируемой крыши на каркасной конструкции являются заливка стяжки и укладка финишного слоя. В данном случае кровля состоит из следующих слоев: основания, пароизоляционной прослойки, утеплителя (обязательно образующего уклон), армированной цементно-песчаной стяжки, гидроизоляции, финишного покрытия. Перед заливкой стяжки слой из минеральной ваты необходимо защитить от намокания, изолировав его с помощью рубероида или полиэтиленовой пленки. В качестве финишного слоя можно использовать террасную доску или тротуарную плитку (на песчано-гравийной основе).

Слабые стороны конструкции

Кровля с ровной поверхностью имеет эксплуатационные ограничения:

1. Сезонные – сильное нагревание летом, большое количество листьев в период листопада, снежное покрытие зимой. Проблему осадков можно решить путем прокладки специальных тепловых кабелей по периметру и площади крыши, а также монтажа водоотводной системы. Излишний нагрев можно компенсировать с помощью установки солнечных батарей.
2. Постоянные – вес кровельного пирога (если речь идет об эксплуатируемой крыше). Совокупный вес цементно-песчаной стяжки, финишного покрытия, гидро-, тепло- и пароизоляции значительно утяжеляет кровельную конструкцию, повышая нагрузку на несущие стены каркаса.

Источник: https://aystroika.info/novosti/kak-sdelat-ploskuyu-kryshu-v-chastnom-dome-preimushchestva-i-nedostatki-dannoy-konstrukcii

Плоская крыша своими руками. Чем отличаются плоские кровли?

По степени эксплуатации плоские крыши делятся на эксплуатируемые и неэксплуатируемые. В первом случае пространство на крыше является функциональным: здесь можно устроить террасу, посадить растения. Жители морских побережий, где стоимость земли очень высокая, часто устраивают на крыше бассейн и зону барбекю. На неэксплуатируемых кровлях нельзя организовать дополнительную зону отдыха. Но при этом они обладают всеми преимуществами плоских крыш: просты в уходе и монтаже, имеют ровную геометрию спален, стильный вид.

С точки зрения функциональности плоская крыша также имеет массу преимуществ. Начнем с того, что по сравнению с мансардой внутри дома с плоской крышей нет скошенных углов и стен, а значит, полезной площади больше. Кроме того, такая конструкция является энергоэффективной. Ведь чем проще форма, тем меньше узлов, примыканий, неоднородностей и потенциальных зон теплопотерь. При монтаже плоской крыши теплоизоляционный слой получается единым, то есть он прекрасно удерживает тепло внутри дома.

В процессе эксплуатации исключен риск лавинообразного схода снега. Более того, снег с плоской крыши и вовсе убирать не нужно. Важно в процессе проектирования, при расчете несущей способности основания правильно рассчитать снеговую нагрузку. Последняя зависит от климатических особенностей региона строительства. При потеплении снег растает и уйдет в виде воды через систему водоотведения, а зимой сыграет роль дополнительного теплоизолятора. В целом плоская крыша не требует особых усилий в обслуживании. Нужно лишь дважды в год, весной и осенью, осматривать поверхность и примыкания на предмет герметичности, очищать водоприемные воронки от мусора и листвы, чтобы вода по весне не застаивалась, а беспрепятственно уходила. Плоская крыша не требует ремонта десятки лет, ее не нужно перекрашивать или менять покрытие.

Есть у такого решения и нюансы, о которых стоит помнить:

• плоская кровля имеет ровную горизонтальную поверхность, на которой не получится реализовать сложные архитектурные задумки, как это можно сделать с различными вариантами скатных кровель;
• убирать снег с плоской крыши можно только деревянными или пластиковыми инструментами, ломы, топоры и металлические лопаты – под строжайшим запретом. — плоская кровля имеет небольшой уклон для водоотведения, поэтому очень важно корректно спроектировать систему водоотведения.

Плоская крыша по деревянным балкам. Устройство плоской кровли по деревянным балкам – особенности и порядок монтажа

Плоская кровля из дерева считается прекрасным современным решением оформления крыши средних или небольших зданий.

Небольшой вес и компактность такой аккуратной кровли не перегружает несущие стены построек, не давит на фундамент.

Стоимость деревянных материалов и монтажа в разы меньше, в сравнении с конструкциями из металла. Для обустройства промышленных (объемных) строений обычно используют тяжелые бетонные плиты.

Сфера применения

Популярна и востребована плоская кровля из дерева в первую очередь при строительстве загородных домов или коттеджей, а также всевозможных террас, балконов и беседок, гаражей и различных пристроек к зданиям. Такая конструкция проста в обслуживании и отличается быстрым монтажом.

Этот вариант востребован и при постройке других домов – из кирпича, бетона, блоков. В данной ситуации деревянные балки врезают в мауэрлат. Но наиболее предпочтительна плоская кровля в оформлении каркасных зданий из дерева.

Такую крышу часто выбирают с целью получения дополнительной полезной площади (даже с деревянными балками в основании). На крыше модно создавать комфортные террасы, места для летнего солярия, отдыха с чаепитием (под тендом), «разбивать» эффектные цветники.

Важно! Плоская кровля на балках (из дерева) по своей конструкции схожа с межэтажными перекрытиями, но при этом имеет превосходные защитные свойства от воздействия природных, климатических явлений (ветра, осадков, перепадов температуры).

Устройство и разновидности

Существует несколько вариантов для обустройства крыши. Среди них:

1. Неэксплуатируемый вид – завершается укладкой гидроизоляционного покрытия (который не стоек к механическим повреждениям) и не подразумевает никаких эксплуатационных функций в дальнейшем. Это обычно рулонные, мягкие материалы.

   Конструкция рассчитана для того, чтобы на нее выходили несколько человек для необходимого сезонного техосмотра или проведения ремонтных работ и не более того.

2. Эксплуатируемый вид – кроме защиты от природных воздействий, эта конструкция способна превратиться в дополнительную полезную площадь. Финишное покрытие в данном случае используется в виде деревянного настила или брусчатки, декинга или плитки. Популярен также щебень, галька или гравий.
3. Инверсионный вид – может быть эксплуатируемой или нет. Его конструкция полностью отличается от первых двух тем, что в ней порядок расположения «пирога» полностью противоположный. В качестве последнего верхнего слоя на крыше часто располагают плодородный грунт с различными растениями. Получается эффектный ландшафтный дизайн, который очень популярен в последние годы.
