Каркас для поликарбоната из металла. Шайбы и саморезы

24.04.2020 в 23:58

Каркас для поликарбоната из металла. Шайбы и саморезы

Чем крепить поликарбонат — для этого могут использовать разные крепежные детали. Популярными являются столярные или оцинкованные саморезы от 19 до 50 мм. Их выбор зависит от следующих факторов:

  • размер шайбы – декоративные модели толщиной 3-15 мм, силиконовые стандартные толщиной до 5 мм;
  • схема монтажа – для деревянной обрешетки крепежи 50 мм, в креплении без нахлеста используются саморезы 19 мм, с напуском – 25 мм;
  • толщина плит – при использовании оконной конструкции толщина боковых плит 6-8 мм, для кровли 10 мм, для стандартного каркаса толщина материала не больше 10 мм.

Для основных способов используется универсальный шестигранный саморез со сверлом на конце. Предназначен для алюминиевых конструкций. Может применяться и для дерева, но теряются прочностные характеристики. С противоположной стороны могут применяться обычные столярные саморезы.

Каркас для поликарбоната из металла. Шайбы и саморезыШайбы для крепления Источник tovarim.ru

Единственным видом крепежа для всех типов поликарбоната считается винт с большой шайбой из прочного пластика или саморез. Винты с шайбой применяются при создании декоративных конструкций. Не подходят для теплиц из-за центровочной втулки. Самый простой вариант плотного крепления листов обеспечивается защелкивающимся разъемным профилем. Плиты кладутся на смонтированный профиль и защелкиваются накладной пленкой. Также могут применяться болты с гайками, но их использовать не совсем удобно – работа занимает больше времени и можно разрушить плиту сильно перетянув гайку.

Чем крепить поликарбонат к металлическому каркасу:

  1. Специалисты рекомендуют применять крепежи с шайбами и заглушками, имеющие уплотнительное кольцо и шайбы с выпуклостью.
  2. Они утапливаются в отверстиях ножкой.
  3. Плотно прижимается панель, гармоничный вид, не попадает внутрь влага.

Саморезы или другие подобные элементы надо приобретать отдельно. Поликарбонатовые шайбы производятся в различных цветах, прочнее, термошайбы – прозрачные.

Каркас для поликарбоната из металла. Шайбы и саморезы 01Шайбы с заглушками Источник www.carbo.ge

Полипропиленовые шайбы состоят из заглушки, крышки (разных цветов) и уплотнителя. У них нет защиты от ультрафиолета, быстро выгорают и теряют прочность. Не рекомендуется применять внутри помещений и на затененных крышах. Их главное преимущество – это цена.

Металлические шайбы применяются в основном для каркаса из металла и больших площадей. Не расшатываются, обеспечивают качественное крепление. Они вогнуты, в форму кладется прокладка, крепление на болты или саморезы. Шайбы с прокладкой обеспечивают максимальную герметичность, препятствуют проникновению влаги в полотно.

Каркас для поликарбоната из металла. Шайбы и саморезы 02Металлические шайбы Источник prom.st

Для крепления пластика под навесом или в помещении можно применять саморезы с прокладкой или тонкой шайбой. В самых оптимальных случаях от шайб и вовсе можно отказаться. Обязательно надо надевать дополнительно прокладку под шайбу для конструкций на улице.

Профиль

Соединительный профиль позволяет крепить листы с каркасом и между собой.

Профиль делается из идентичного материала листов и может иметь толщину 4-16 мм.

Внутри между профилем и листом оставляется термозазор 3 мм.

В процессе установки применяется перфорированная или герметизирующая лента, которая крепится на торцы.

Потом происходит монтаж непосредственно пластика в профиле.

Каркас для поликарбоната из металла расчет материала. Расчет обрешетки под поликарбонат

Для изготовления обрешетки под навес из поликарбонатного полотна можно использовать:

  1. Трубы. Лучше выбирать для этих целей продукцию из сортового металлопроката с сечением 20×20 мм. При необходимости создать арочный вид кровли конкретного радиуса, следует применять для изгиба роликовый станок.
  2. Уголки из стали. Для сборки стального каркаса понадобятся уголки, болты, винты и специальные крепежные элементы. Во избежание негативных последствий в дальнейшем (прогиба под снеговой нагрузкой) расстояние между фермами должно быть не более 150 см.
  3. Алюминиевые комплектующие. В отличие от стального каркаса этот вид конструкции имеет неоспоримое преимущество – не подвержено коррозийным изменениям. Но его недостатком считается высокая стоимость, почти в 2,5 раза.
  4. Дерево. Для создания каркаса под поликарбонатные листы оптимально применять клееную древесину. Использовать обычные доски и массивные бруски в данном случае не рационально, их поведет, что спровоцирует появление трещин, щелей и деформацию.

Важно! Производить монтаж поликарбонатных листов на каркас следует таким образом, чтобы их ребра жесткости находились под прямым углом к фермам.

Шаг обрешетки под монолитный поликарбонат

Литой полимерный пластик отличается повышенными прочностными характеристиками и способностью противостоять механическим повреждениям благодаря высокой степени плотности. Чаще всего застройщик выбирает для создания прозрачной кровли панели толщиной 2, 3 и 4 мм. Под укладку монолитного поликарбоната следует делать каркас с шагом:

  • до 50 см для обустройства скатной крыши листами толщиной 2 мм и арочной – 70 см;
  • 80 см и 100 см соответственно при применении панелей толщиной в 3 мм;
  • 120 и 150 см при использовании листов толщиной 4 мм.

Если производится укладка монолитного полимерного пластика толщиной 5 и 10 мм, то необходимо следовать указаниям производителя.

Шаг обрешетки под сотовый поликарбонат

Ячеистый полимер является востребованным строительным материалом за счет относительно невысокой стоимости и достаточной степени прочности. При его применении допускается изготовление более разреженного каркаса, если делать его из металлической продукции. Для того чтобы правильно произвести расчеты, нужно учитывать не только тип конструкции, но и толщину полотна, ширину и длину пролетов, а также регион, в котором будет строиться объект.

Итак, для изготовления прочного каркаса, необходимо учитывать шаг под сотовый полимерный пластик:

  1. Для обрешетки под поликарбонат 4 мм (для обустройства тепличного комплекса, конструкции временного характера) необходимо выполнять монтаж на расстоянии 40-50 см для крыш скатного типа и 60 см – арочных конструкций.
  2. Для обрешетки под листы толщиной 6 мм при изготовлении навесов, козырьков, тепличных помещений, нужно придерживаться шага в 60-70 см и 70-90 см соответственно.
  3. Для обрешетки под поликарбонат 8 мм, который зачастую применяется при оборудовании зимних теплиц, навесов под автомобили и остальных объектов, рекомендуется придерживаться шага в 80-90 см для кровли скатного типа и 100-120 см – для арочного типа.
  4. Для обрешетки под поликарбонат 10 мм, где предусмотрена чрезмерная нагрузка на конструкцию, стоит учитывать шаг в 100-120 см для обустройства скатных кровель и до 150 см – для арочных.

Если используются полимерные листы толщиной свыше 10 мм для изготовления конструкций специфического характера, то расстояние между фермами в обрешетке должно рассчитываться в индивидуальном порядке. Особенно это актуально для качественной продукции.

Каркас для поликарбоната из металла для стен. Точечное соединение – крепеж

Наиболее популярным способом монтажа поликарбоната на металлический каркас является точечное соединение. Выполняется с помощью саморезов, вворачиваемых вдоль вертикальных и горизонтальных элементов каркаса. При этом «голые» самонарезающие шурупы используются для монтажа поликарбоната ограничено (только в помещениях с более-менее постоянной температурой). А для точечного соединения листов СПК с металлическим каркасом в теплицах, навесах и козырьках применяются приведенные ниже виды крепежа.

Таблица. Крепеж для точечного соединения сотового поликарбоната с металлическим каркасом.

Важно отметить, что вне зависимости от наличия термошайбы и ее типа, саморез должен быть предназначен для работы по металлу и иметь соответствующую резьбу с небольшим шагом. Только такие изделия будут крепко врезаться в профильную трубу или иной тип металлического каркаса и хорошо закрепляться в нем.

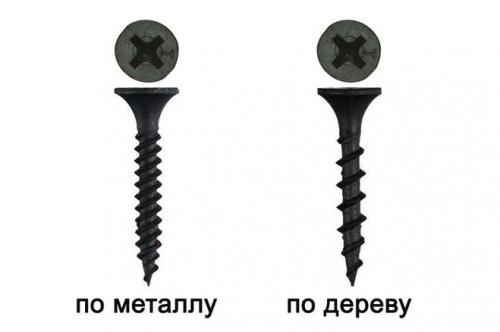

Каркас для поликарбоната из металла для стен. Точечное соединение – крепежРазница между саморезами по дереву и металлу

Совет! Для облегчения процесса монтажа сотового поликарбоната на каркас используйте саморезы по металлу со сверлом на конце. С ним шуруп будет входить быстрее и с меньшими усилиями.

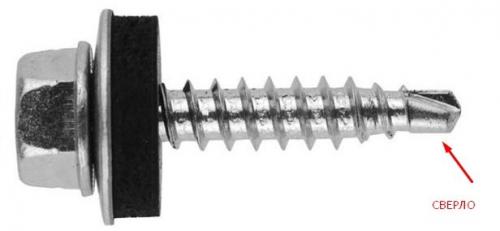

Каркас для поликарбоната из металла для стен. Точечное соединение – крепежСверло на конце самореза

Теперь изучим каждый из представленных в таблице выше крепежей подробнее и по отдельности.

Кровельный саморез с шайбой EPDM – самый простой и дешевый способ соединить поликарбонатный лист и металлический каркас. В силу специфики применения часто подвергается воздействию влаги, потому имеет качественное антикоррозийное покрытие. Головка шестигранная. В комплектацию кровельного самореза входит шайба EPDM – прокладка из атмосферной резины с металлической крышкой. Эта шайба используется для герметизации отверстия в месте входа самонарезающего шурупа и для распределения нагрузки. Из-за относительно малого диаметра и толщины прокладки, при вворачивании в сотовый поликарбонат кровельные саморезы очень часто перетягивают. В результате в месте крепежа образуется вмятина, нарушается герметичность отверстия, внутрь ячеек попадает конденсат, грязь и микроорганизмы.

Каркас для поликарбоната из металла для стен. Точечное соединение – крепежКровельные саморезы с шайбой EPDM

При монтаже с помощью кровельных саморезов, предварительное сверление отверстий в сотовом поликарбонате и металлическом каркасе необязательно, но желательно. Для укладки листов цветного СПК можно применять шурупы с окрашенной головкой.

Саморез с резиновой термошайбой – первый специализированный крепеж для сотового поликарбоната. Представляет собой все тот же кровельный саморез, но дополненный не тонкой и маленькой прокладкой, а большой и толстой термошайбой из силикона или атмосферной резины. При закручивании в лист СПК термошайба расплющивается и равномерно распределяет нагрузку вокруг отверстия под крепеж. В результате риск перетянуть саморез и оставить вмятину многократно уменьшается.

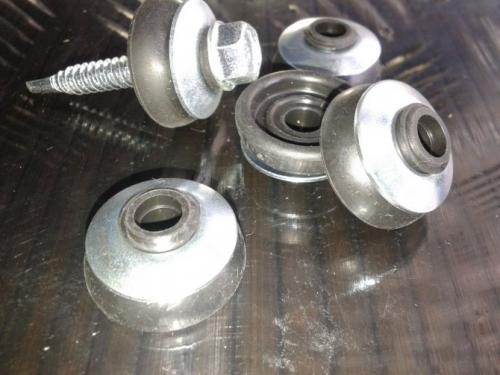

Каркас для поликарбоната из металла для стен. Точечное соединение – крепежСаморезы с резиновой термошайбой

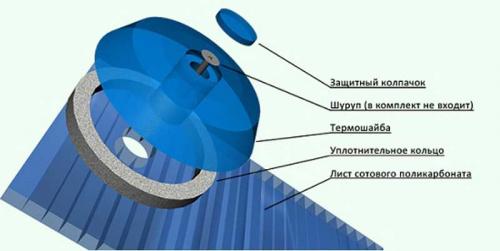

Саморез по металлу и термошайба с ножкой – дальнейшее развитие идеи крепежа, специализированного для работы с сотовым поликарбонатом. Сама термошайба представляет собой шляпку с цилиндрической ножкой. Последняя входит в отверстие, заранее просверленное в сотовом поликарбонате, и примыкает к поверхности каркаса. В ножку вставляется саморез и заворачивается в металл, при этом шляпка термошайбы прижимает лист СПК к каркасу в месте крепежа. Длина ножки должна быть равна толщине сотового поликарбоната. Для обеспечения герметичности соединения под термошайбу укладывается уплотнительное кольцо, а сверху саморез закрывается защитным колпачком.

Каркас для поликарбоната из металла для стен. Точечное соединение – крепежСаморез по металлу и термошайба с ножкой

Благодаря такой конструкции, крепеж не врезается непосредственно в материал, и при соблюдении технологии монтажа перетянуть саморез и оставить вмятину практически невозможно. Диаметр отверстия в листе СПК должен быть на 2-3 мм больше внешнего диаметра ножки термошайбы, чтобы при тепловом расширении материала место крепежа не деформировалось. Качественная термошайба изготавливается из поликарбоната, чтобы ее коэффициент линейного расширения соответствовал таковому у обшивки теплицы или навеса.

Важно! При покупке термошайб обязательно обращайте внимание на длину ножки и цвет шляпки, которые должны соответствовать толщине листа используемого вами поликарбоната и его окраске.

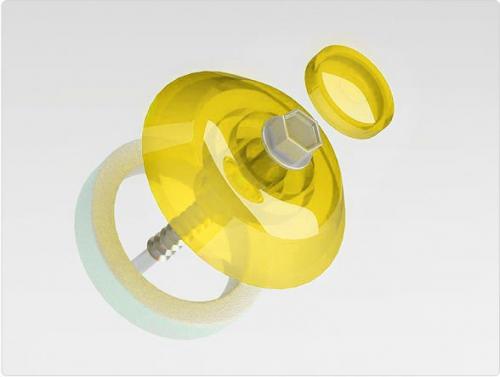

Каркас для поликарбоната из металла для стен. Точечное соединение – крепежТермошайба желтого цвета

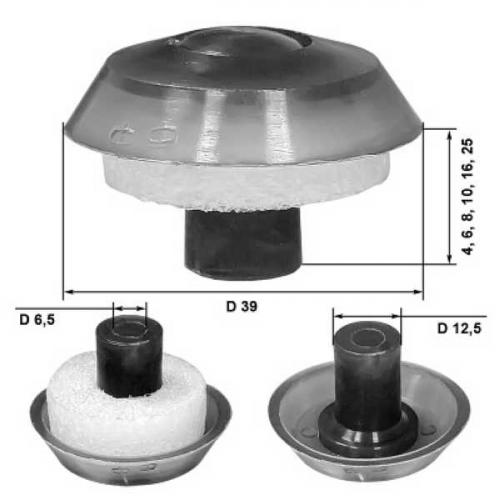

Каркас для поликарбоната из металла для стен. Точечное соединение – крепежРазмеры термошайбы

Существует также еще одна разновидность крепежа – универсальные термошайбы. Они отличаются отсутствием фиксирующей ножки. С одной стороны, это ухудшает качество крепежа, с другой – отпадает необходимость подбирать термошайбу с нужной длиной ножки.
