Планка примыкания верхняя и нижняя. Технология монтажа
Планка примыкания верхняя и нижняя. Технология монтажа
Установка планок примыкания достаточно простой процесс, который требует тщательного следования инструкциям и точности. Для гидроизоляции мет проходов труб чрез поверхность крыши из металлической черепицы и профнастила используют конструкцию, которая имеет 2 части – нижнюю и верхнюю.
Процесс установки выполняется в следующей очередности:
- Перед укладкой кровельного материала устанавливают внутренний фактор, состоящий из 4 отдельных уголков.
- Сначала оформляется верхний край примыкания, то есть планка, расположенная под трубой. Затем с помощью саморезов внахлест фиксируют торцевые планки. В последнюю очередь устанавливается деталь, расположенная над трубой, то есть выполняется монтаж нижней планки примыкания кровли.
- Нижними крепежными полочками уголки с помощью саморезов прикрепляются к обрешетке, а верхними прижимаются к вертикальной поверхности трубы или стены.
- Все стыки рекомендуется хорошенько пройти огнестойким герметиком на влагостойкой основе, чтобы улучшить гидроизоляцию.
- После этого происходит укладка кровельного покрытия.
- Когда кровельное покрытие уложено, выполняют монтаж верхнего фартука, также со всех стороны в том же порядке, фиксируя его элементы. Верхние планки примыкания в отличии от нижних представляют собой ровный уголок без загибов краев панки.
Технология монтажа
Обратите внимание! Если собрать конструкцию правильно, примыкание будет организовано максимально герметично, зазоров и стыков, в которые может затечь вода, не останется. Если в целях экономии выбирать между двумя фартуками, внутренний обеспечивает лучшую защиту от протечек.
Как крепить планку примыкания к стене. Что такое планка примыкания?
Обычно доборные элементы занимают не более 3% площади скатной крыши частного дома, однако, именно от их правильного выбора и применения зависит герметичность и надежность конструкции.
Планка примыкания относится к доборным элементам кровли и используется там, где участок должен защищаться от проникновения влаги из-за того, что он примыкает к вертикальной поверхности.
Она применяется там, где кровля присоединяется к вентиляционной требе, дымоходу, стене здания, карнизной доске. Планка физически прикрывает место излома, чтобы вода не попадала туда. У доборных элементов планки примыкания следующие функции:
- Гидроизоляционная . Планка примыкания укладывается в местах сопряжения кровли с вертикальными поверхностями в первую очередь, чтобы защитить этот участок от затекания дождевой или талой влаги. Именно в таких местах скапливается больше всего снега и воды, поэтому без дополнительной гидроизоляции протечки практически неизбежны.
- Теплоизоляционная . Кромки кровельного материала не могут плотно прилегать к поверхности стен дома или трубах, проходящим через крышу, поэтому через эти щели происходят ощутимые теплопотери. Для предотвращения проникновения холода можно использовать металлические уголки, которые закроют собой зазоры.
- Эстетическая . В местах прохода труб через кровлю остается довольно неэстетичный, неаккуратный стык, планка примыкания может устранить этот недочет, улучшив внешний вид готовой крыши.

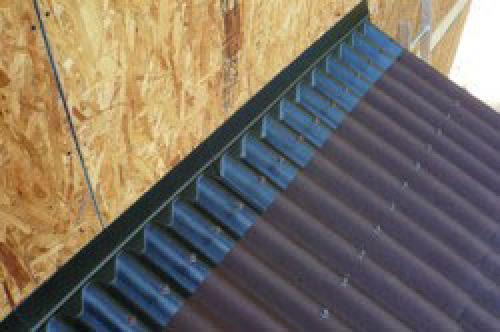

Планка примыкания мягкой кровли к стене. Мягкая черепичная кровля
Планки для примыкания предварительно следует обработать с внутренней стороны битумной мастикой, что позволит увеличить уровень гидроизоляции.
Устройство узла примыкания мягкой кровли к стене начинают также со штрабы на стене. Ее выполняют на высоте 200—500 мм от поверхности покрытия. Также необходимо укрепить по периметру примыкания антисептированный брусок треугольного сечения для плавного загиба кровельного пирога и создания барьера для подтекания воды. Очищают от мусора и пыли место сопряжения на кровле, обрабатывают праймером. Мягкое покрытие кровли накладывают на брус. Приклеивают на битумную мастику или герметик полосу для устройства ендовы — специально усиленный на разрыв рулонный материал, так называемый ендовый ковер, обычно шириной в 1 м.
Полоса должна начинаться от штрабы на стене и другим краем лежать на горизонтальной части кровли, на ширине не менее 200 мм. Прижимают и разглаживают склеиваемые рулонные материалы специальным резиновым валиком, который мягко прижимает, но не повреждает материал. Крупную крошку с кровельного покрытия в месте склейки счищают.
В завершении узел примыкания фиксируется металлической прижимной планкой 100—120 мм с отбортовкой, входящей при монтаже в штрабу. Она закрепляется на дюбели к стене, с использованием резиновых шайб.
Универсальный способ герметизации
Сегодня существуют рулонные материалы с новыми свойствами, значительно уменьшающие трудовые затраты на устройство примыканий, при этом узел получается герметичным, несмотря на профиль покрытия. Это полосы шириной в 280—300 мм и длиной 5 м из гофрированной алюминиевой или свинцовой фольги с нанесенным клеевым слоем. Продаются под названием Вакафлекс, Flex Standart и другие.
Они способны герметизировать самые сложные соединения на крыше, служат около 20 лет, выпускаются с покрытием разных цветов. Гофры металла способны расправляться, увеличивая поверхность на 60%. Состав материала способен держать температуру от -50°C до +100°C. Верхнюю кромку ленты дополнительно закрепляют к стене специальной планкой (планка Вака) без выполнения штрабы.
Монтаж планки примыкания металлочерепицы. Как правильно монтировать металлочерепицу?
Металлочерепица пользуется всё большим спросом. Этот материал соответствует практически всем запросам потребителей. Она эстетична, долговечна; с её помощью можно облицевать кровлю в любом стиле — многообразие профилей и оттенков позволяет реализовать любые дизайнерские решения. Металлочерепица устойчива к разрушительному воздействию влаги и ультрафиолета, её используют в любых климатических условиях. Лёгкий монтаж — дополнительное преимущество материала; установка металлочерепицы не займёт много времени. В статье мы рассмотрим, как правильно уложить металлочерепицу.
Этап 1. Выбор инструмента для монтажа (укладки) металлочерепицы
Первое, что надо знать, ― какой инструмент понадобится для правильного монтажа металлочерепицы.
- Шуруповёрт ― пригодится, чтобы вкручивать саморезы. Внимание: выбирайте шуруповёрт мощностью не больше 1800 оборотов в минуту, иначе вы рискуете «перетянуть» саморезы, деформировать металлочерепицу и EPDM-уплотнитель. Просечные ножницы ― нужны для резки металла. С их помощью можно ровно разрезать листы металлочерепицы. Полимерный и цинковый слои не будут повреждены.
Внимание: использовать для резки металла болгарку категорически запрещено! Она выжигает полимерное и цинковое покрытие. Металлическая основа без защиты от коррозии будет стремительно ржаветь. Специальная насадка на дрель ― «сверчок» . Она тоже пригодится для резки кровельного материала. Нож , чтобы резать утеплитель. Скобозабивной пистолет. Нужен, чтобы фиксировать паро- и гидроизоляцию на стропилах.
Этап 2. Выбор сопутствующей продукции для правильной установки металлочерепицы
Не забывайте о сопутствующих товарах для монтажных работ.
- Кровельные саморезы ― крепёжные элементы, оснащённые шайбой с EPDM-прокладкой и изготовленные из стали с цинковым покрытием. Герметизирующие материалы нужны, чтобы изолировать от влаги наиболее уязвимые места ― стыки и примыкания элементов кровли. Могут выпускаться в форме лент либо в жидком виде. Ремонтная эмаль-аэрозоль. Пригодится, если нужно восстановить полимерное покрытие (если его повредили в ходе монтажа или перевозки материала). Двусторонняя соединительная лента. Её используют, чтобы герметично проклеивать стыки паро- и гидроизоляционных полотен. В противном случае паро- и гидроизоляция не сможет выполнять свои функции ― она будет пропускать влагу.
Этап 3. Установка теплоизоляции
Тема статьи ― особенности монтажа металлочерепицы, поэтому не будем заострять внимание на монтаже стропильной системы. Предположим, что она готова и пора монтировать «кровельный пирог».
Начать можно с установки теплоизоляции. По статистике, через кровлю уходит примерно 25% тепла. Иначе говоря, если кровля не утеплена, вы отапливаете улицу. Чтобы избежать этого, установите теплоизоляцию.
Кровлю можно сделать «тёплой» или «холодной». У «тёплой» кровли утепляют скаты, у «холодной» ― пол чердака. Мы рассматриваем особенности монтажа металлочерепицы на примере «тёплой» кровли ― она сложнее устроена.

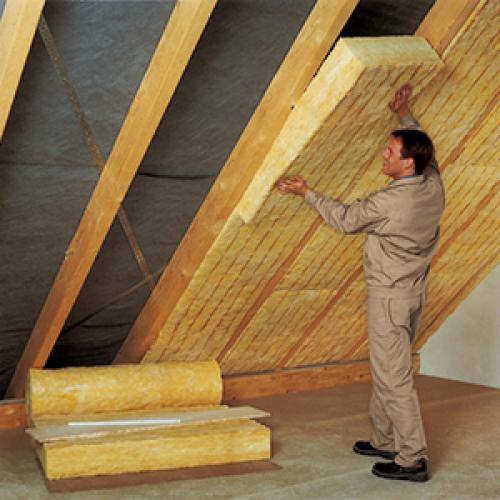

Плиты или маты теплоизоляции монтируют враспор между стропил.
Этап 4. Защита утеплителя от влаги
Чтобы теплоизоляция исправно выполняла свои функции, она должна быть сухой. Намокание всего на 5% вдвое снизит эксплуатационные свойства утеплителя.
Для защиты теплоизоляции от влаги потребуются паро- и гидроизоляционные плёнки и мембраны.
Пароизоляция
Защищает теплоизоляцию от испарений со стороны жилого помещения.
Последовательность укладки
Пароизоляцию монтируют по горизонтали ската кровли, начиная снизу.
Фиксация

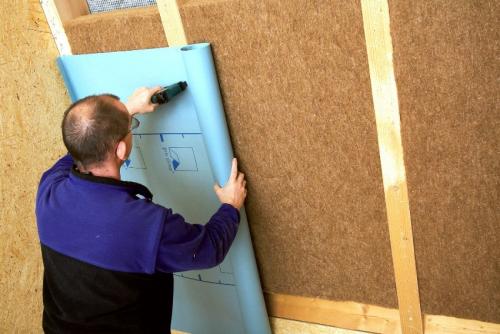

Чтобы зафиксировать пароизоляцию, её прикрепляют к нижней грани стропил с помощью скобозабивного пистолета.
Гидроизоляция
Обеспечивает защиту теплоизоляции от конденсата. Представлена в виде:
- мембран (их монтируют без провиса, вплотную на теплоизоляцию);
- плёнок (при монтаже оставляют провис 20 мм).
Последовательность укладки
Гидроизоляцию монтируют с внешней стороны утеплителя, по верхней грани стропил.

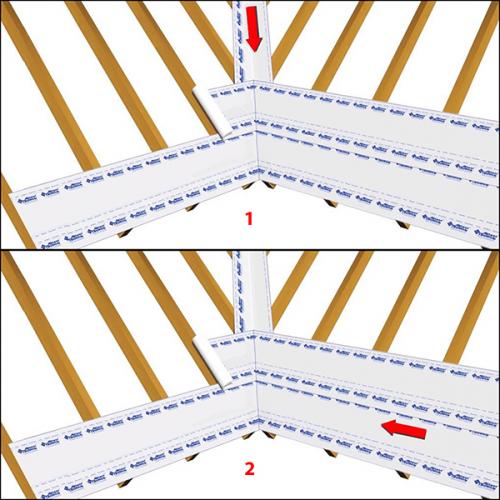

Монтаж гидроизоляции начинают с ендовы (если она есть) ― внутреннего угла, который образуется на стыке скатов. Этот элемент кровли требует тщательной герметизации, поскольку он часто контактирует с осадками.
Рулон гидроизоляции раскатывают от конька к карнизу. Материал должен полностью закрыть область ендовы.
Когда ендова гидроизолирована, переходят к скатам. Как и в случае с пароизоляцией, рулон раскатывают в горизонтальном направлении. Сначала ― вдоль карниза, затем ― выше (и так ― до конька).
Фиксация

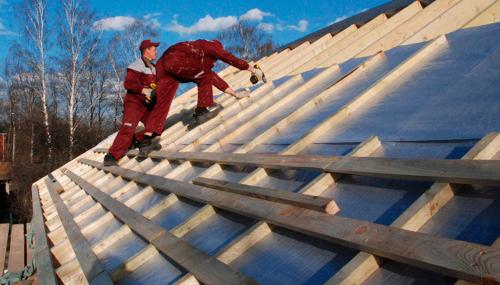

Чтобы зафиксировать полотна гидроизоляции, следует смонтировать контробрешётку из деревянных реек 50х50 либо 32х50 мм.
Внимание: не забывайте о проклейке стыков полотен гидро- и пароизоляции с помощью двусторонней соединительной ленты!

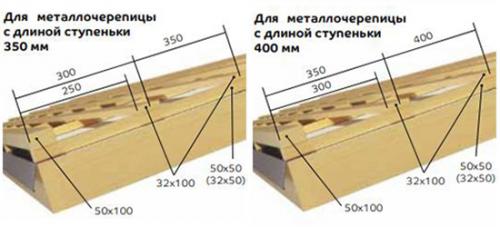

Этап 5. Кровля из металлочерепицы: как установить шаговую обрешётку
Шаговая обрешётка выполняет следующие функции:
- усиливает конструкцию скатов;
- является основой, на которую крепят кровельный материал;
- равномерно распределяет нагрузку на стропильную систему.
Монтаж обрешётки подробно описан в статье ….
Металлочерепица ― это современный и популярный материал для облицевания кровли. Она отличается своей эстетической привлекательностью, долговечностью и широким выбором профилей и оттенков, что позволяет реализовать любые дизайнерские решения.
Порядок монтажа металлочерепицы
Для начала необходимо подготовить инструменты и материалы для монтажа. Не забывайте о сопутствующих товарах для монтажных работ.
Установка теплоизоляции
Кровля ― это место, где через 25% тепла уходит из дома. Чтобы избежать потери тепла, установите теплоизоляцию. Кровлю можно сделать «тёплой» или «холодной». Мы рассматриваем особенности монтажа металлочерепицы на примере «тёплой» кровли ― она сложнее устроена.
Плиты или маты теплоизоляции монтируют враспор между стропил. Чтобы теплоизоляция исправно выполняла свои функции, она должна быть сухой. Намокание всего на 5% вдвое снизит эксплуатационные свойства утеплителя.
Монтаж планки примыкания
Монтаж планки примыкания ― это важный этап монтажа металлочерепицы. Планка примыкания ― это деревянная или металлическая планка, которая соединяет кровлю с стеной. Она должна быть монтирована на уровне кровельного шва, чтобы обеспечить герметичность и предотвратить просачивание воды.
Для монтажа планки примыкания используйте следующий инструмент:
- Ударный молоток
- Кусачи
- Металлический скобель
- Планка примыкания (деревянная или металлическая)
Монтаж планки примыкания выполняется следующим образом:
- Установите планку примыкания на уровень кровельного шва.
- Затяните планку примыкания с помощью ударного молотка.
- Затяните планку примыкания с помощью кусачей.
- Затяните планку примыкания с помощью металлического скобеля.
Монтаж планки примыкания ― это важный этап монтажа металлочерепицы. Если вы выполнили его правильно, ваша кровля будет герметична и долговечна.
