Ремонт бензокоса своими руками. Конструкция бензокосы

Ремонт бензокоса своими руками. Конструкция бензокосы

Триммер состоит из трех частей: бензинового мотора, штанги с валом внутри и режущего елемента. Крутящий момент через вал передается от мотора к режущей головке. В триммерах с изогнутой штангой роль вала выполняет тросик. Сама штанга прикреплена к редуктору бензинового мотора. На штанге находится управление двигателем, также может крепится ремень, для удобного использования триммера. Режущим элементом в бензокосилках используется леска, намотанная на триммерную головку или специальный нож, используемый для обрезки больших сорняков.

Главным и самым сложным агрегатом в триммере является двигатель. В бытовых и полупрофессиональных мотокосах применяют два вида двигателей — 2-х или 4-х тактные. В зависимости от вида бензомотора – отличается его заправка и обслуживание.

• 2-х тактные моторы не имеют своей системы смазки, поэтому работают не на чистом бензине, а на смеси бензина и масла. Последнее, попадая в камеру возгорания смазывает движущиеся компоненты двигателя.
• 4-х тактные двигатели смазываются маслом, находящемся в картере. Работают они на чистом бензине без примесей.

Ремонт бензокосы своими руками и обслуживание триммера можно проводить без сторонней помощи. Если требуется замена запчастей мотора или его настройка – тогда надо обратиться в ремонтную мастерскую.

Первый запуск в начале сезона

Поздней весной, когда начинается активное применение бензокосилок, перед началом работы, надо сделать осмотр и проверку на работоспособность вашего инструмента. Обязательно надо смазать крутящиеся детали, осмотреть и при надобности заменить режущие элементы (нож или леску). Проверьте наличие в бачке топливной смеси. Если вы сливали топливо в конце предыдущего сезона, не забудьте закачать топливо в мотор с помощью подсоса (если он имеется в двигателе).

Если вы впервые пользуетесь триммером – обязательно ознакомьтесь с инструкцией по эксплуатации. Такая инструкция должна прилагаться для каждой бензокосы.

Запуск большинства двухтактных двигателей довольно прост. Используйте процедуру, описанную в инструкции вашего триммера, если она отличается от следующего:

1. Переместите рычаг воздушной заслонки в положение «открыто». Триммер расположите на боку так, чтобы воздушный фильтр находился сверху.
2. Удерживайте или заблокируйте дроссель во включенном положении (дроссель должен удерживаться до тех пор, пока двигатель не прогреется).
3. Если устройство имеет переключатель включения / выключения, переместите его в положение включения (обычно обозначенное символом «I», а не «O»).
4. Сделайте резкие, быстрые рывки ручкой стартера до тех пор, пока вы не услышите, как двигатель попытается запустить. Это должно происходить между 1-6 рывками, но не более.
5. Прикройте дроссельную заслонку на половину и возобновите запуск стартера. Двигатель должен завестись после 2-6 дополнительных рывков. Если нет, переведите рычаг дроссельной заслонки в полное положение и еще раз потяните за ручку стартера. Верните рычаг на половину дросселя и потяните еще 3 раза.
6. После запуска двигателя продолжайте удерживать кнопку пуска нажатой и дайте ему прогреться в течение 10 секунд, затем отключите систему запуска.
7. Когда бензокоса разогреется, она должна перезапускаться с дросселем в прикрытом положении.

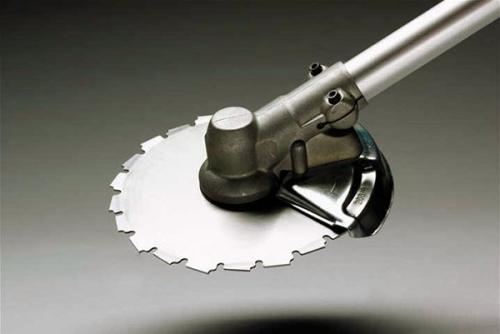

Ремонт редуктора бензокосы. Ремонт и смазка редуктора бензокосы

Роль редуктора заключается в передаче вращательного момента с вала двигателя на режущий инструмент через 2 зубчатые шестерни с разным количеством зубьев. Крутящий момент передаётся под углом 30⁰. Число оборотов нижнего режущего диска меньше оборотов двигателя в 1,4 раза. Шестерни должны быть чистыми и смазанными. Для подачи масла на зубья сверху есть отверстие под винтом.

Смазка редуктора бензокосы выполняется не реже одного раза за сезон. Если работа интенсивная или появился посторонний шум в нижнем узле, смазывать необходимо чаще.

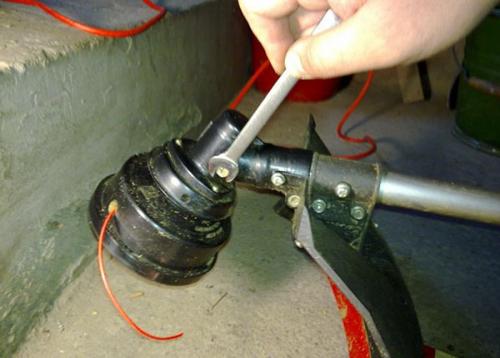

Вначале следует очистить от земли и травы место, где пробка закрывает отверстие. Выкрутить пробку соответствующим инструментом, он прилагается в комплекте с пилой. Используем консистентную смазку из тюбика. Выбирается или родная смазка от производителя, или известные качественные составы, такие как Олео-Мас, Литол -24, Азмол 158. Вскрываем защитный слой тюбика и укладываем инструмент на бок. Потихоньку вращая нож, смазку выдавливать в корпус редуктора. Шестерни, проворачиваясь, разносят состав зубьями по всей поверхности. Также налить смазку можно специальным шприцом.

Недостаток или большое количество смазки могут привести к нагреву редуктора. Слышный стук и люфт сигнализируют о разрушении подшипника или попадании грязи из-за повреждения пыльников. Замену подшипников необходимо вести с помощью съёмника, не используя метод разогрева.

Если редуктор шатается и ездит по штанге, необходима замена корпуса, или стянуть временно хомутом узел, чтобы закрепить его на трубе. Если перестал вращаться нож, значит, шестерни не входят в зацепление – сносились или искрошились зубья. Потребуется замена пары с полным разбором узла.

Разборку редуктора с демонтажем вала и подшипниковых узлов нельзя вести при помощи нагревания. Металл при нагреве теряет свои прочностные качества и в дальнейшем узел становится ненадёжным. Для снятия подшипников пользуются съёмником.

Ремонт бензокосы хускварна своими руками. Ремонт катушки триммера своими руками

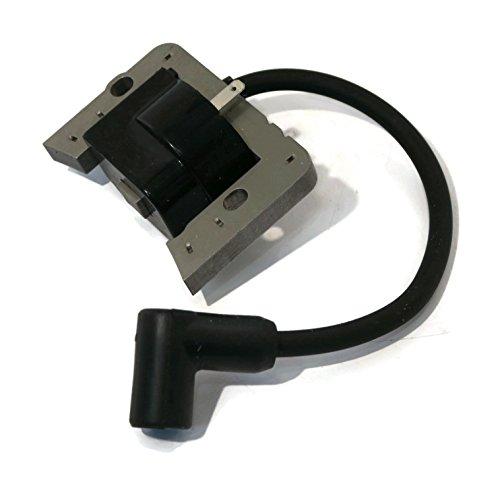

Катушка зажигания триммера – неисправности и ремонт

Мотокосы – популярный сезонный инструмент, предназначенный для удаления ненужной растительности на придомовом участке. Как и любая другая техника, эти устройства периодически ломаются. Ремонт катушки зажигания триммера – одна из популярных проблем, характерных для бензиновых кос. Сама система зажигания сконструирована аналогично на двух- и четырехтактных ДВС, поэтому устранение поломки выполняется практически одинаково для инструментов разных производителей, будь то «Люкс», Huter, Husqvarna или другая марка. Способы восстановления работоспособности катушки зажигания либо замены ее на новую – в материале далее.

Магнето – конструкция и принципиальная схема работы

Предназначение катушки зажигания – преобразование энергии вращения в высоковольтный разряд и формирование искры, воспламеняющей топливную смесь . В ДВС эта деталь называется магнето, так как в ней переменный ток генерируется от вращения постоянного магнитного ротора или якоря.

Магнето конструктивно состоит из двух обмоток: высокого и низкого напряжения. К последней параллельно подключены конденсатор с контактами прерывателя. Тогда как выводы обмотки высокого напряжения подсоединяются к свече и корпусу. Они обе наматываются на сердечник, между полюсами которого установлен вращающийся магнит, намагниченный продольно.

На заметку! Выглядит вся конструкция как большая катушка, установленная на сердечнике П-образной формы.

Проверка работоспособности

Перед началом диагностики магнето нужно удостовериться, что проблема на самом деле в данном узле. Для этого нужно проверить всю цепь и убедиться, что нет иных причин поломки триммера.

1. Сначала следует внимательно осмотреть катушку на наличие трещин и других внешних дефектов на корпусе. Далее потребуется изучить все элементы и узлы, проводящие ток, и удостовериться, что они чисты.
2. Следующий шаг — осмотр высоковольтных проводов . Они должны быть исправны и надежно прикреплены к контактам, без следов ржавчины и с неповрежденной изоляцией.
3. Следующим действием станет проверка свечного колпачка . В результате неосторожных действий пользователь часто отрывает его от высоковольтного провода, а затем импровизирует и создает самодельное крепление. Нужно понимать, что любое некачественное соединение в этом месте существенно уменьшает мощность электрической дуги свечи.

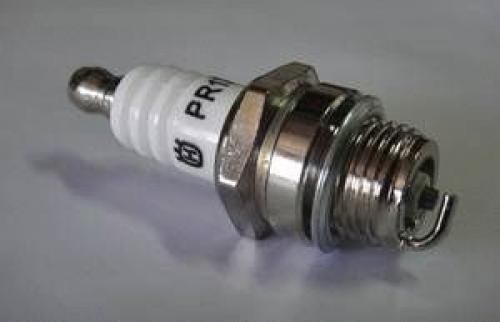

4. Затем следует удостовериться, что сама свеча исправна. Если заправлять мотокосу бензином низкого качества, срок службы этой детали существенно сокращается. Кроме того, она может быть залита или иметь большой нагар, препятствующий работе. Иногда свеча даже прикипает и не откручивается.
5. Далее необходимо осмотреть выключатель цепи . На триммерах и бензопилах китайского производства он очень часто ломается.

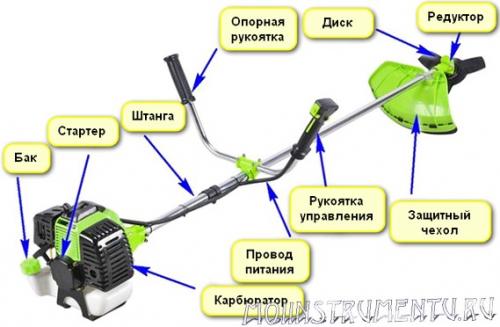

Устройство бензокосы. Знакомимся с инструментом

Вопросом о том, как правильно косить бензокосой и триммером задаются преимущественно новички, которые недавно обзавелись этими инструментами. Перед тем, как приступать к выполнению работ, рекомендуется узнать конструкцию и устройство бензокосы. К основным конструктивным элементам рассматриваемых инструментов относятся:

1. Бензиновый двигатель 2-тактного типа. Есть инструменты с 4-тактными двигателями, недостатком которых является их большой вес
2. Топливный бак — емкость для хранения разведенного бензина с маслом
3. Редуктор — передаточный механизм, посредством которого происходит передача крутящего момента от вала двигателя к исполнительному органу
4. Стартер — устройство запуска бензинового двигателя
5. Штанга — жесткое основание, соединяющее двигатель с рабочим органом

Кроме бензиновых триммеров, производители выпускают также электрические и аккумуляторные аналоги. Главный недостаток бензиновых агрегатов по сравнению с электрическими и аккумуляторными в их большой массе. Вес триммеров бензинового типа достигает 8-10 кг (4-тактные), что зависит, прежде всего, от мощности. Чтобы упростить эксплуатацию инструмента, производители дополняют свои агрегаты специальными ремнями, которые еще называются разгрузочными.

Знать конструкцию инструмента нужно для того, чтобы научиться им правильно работать. В отличие от электрических и аккумуляторных аналогов, бензотриммерами нужно не только уметь косить траву, но еще и заводить двигатель.

Это интересно! Для запуска электрической травокосилки, нужно нажать только кнопку пуска, а старт бензинового агрегата осуществляется посредством применения стартера.

Ремонт штанги триммера своими руками. Ремонт триммера своими руками

Ремонт бензокосы: как восстановить зацепление приводного вала

Неисправность триммера:

Причина неисправности триммера: «Облизало» потому, что шлицы вала вверху находятся в зацеплении не всей своей длиной (бывает, что вал цепляется только несколькими миллиметрами на конце). Внизу в редуктор вал входит на всю длину под собственным весом.

Ремонт триммера своими руками  При первых т.о. триммера надо проверить и сделать так, чтобы вал входил вверху в сцепление на всю длину шлицов (или граней, если там квадрат). Для этого попробовать надеть редуктор выше на трубу, предварительно ослабив его крепление или попробовать задвинуть трубу глубже в амортизатор, предварительно ослабив его крепление. Если шлицы вала все равно не входят на всю длину в сцепление, то надо укоротить трубу (отрезать часть) на длину, необходимую для полного вхождения шлицов в сцепление.

Предупреждение: Только не переборщите с обрезанием трубы (лучше отрезать меньше кусочек), так как если вал окажется длиннее и его надо будет обрезать, то при нагреве шлицов вала металл отпустится, т.е. закаленный металл станет мягким и долго не прослужит (сам вал изготовляется из легированной стали).

Источник: https://milyj-dom.ru-land.com/stati/benzokosa-remont-svoimi-rukami-ustroystvo-benzokosy-i-rasprostranennye-neispravnosti

Не заводится бензокоса. Бензиновый триммер плохо заводится

Итак, что же делать в том случае, если бензиновый триммер плохо заводится или не заводится вообще? Самая распространённая причина подобной поломки -это некачественное топливо. Помните, что, например, триммеры марок «Штиль» и «Хускварна» вряд ли заведутся на топливе качеством ниже АИ-92. Не стоит экономить на горючем, т.к. ремонт деталей цилиндро -поршневой группы может составить треть от всей стоимости косы, а иногда даже и в половину. Также при приготовлении топливной смеси необходимо верно соблюдать пропорции горючего и масла, которые всегда указаны в инструкции к триммеру.

Что же делать, если в бензобак залито качественное топливо, искра есть, а инструмент все равно отказывается заводиться? Необходимо проверить состояние свечи. Она находится в центре корпуса газонокосилки. Её нужно аккуратно выкрутить и убедиться, нет ли на ней налёта. Если он есть, то осторожно очистите свечу от нагара и просушите её.

Если бензокоса не заводится даже после способов, предложенных выше, значит, нужно попробовать снять воздушный фильтр и запустить устройство без него. Если триммер так и не заработал, хорошенько почистите от пыли старый фильтр или купите новый.

Также бывает такое, что газонокосилка работает максимум 5 минут, а затем глохнет и не заводится до тех пор, пока она не остынет. В таком случае попробуйте приоткрыть заливную крышку бензогорловины — должен появится всасывающий звук. После этого закрутите крышку обратно. Если проделать эту манипуляцию во время того, когда триммер только начал глохнуть, то обороты восстановятся, и можно будет продолжать работать. Если газонокосилка заглохла до открытия крышки, то нужно просто завести ее как положено по инструкции.
