Ремонт теплого водяного пола. Как устранить имеющиеся повреждения?

Ремонт теплого водяного пола. Как устранить имеющиеся повреждения?

Иногда при производстве ремонтных работ в помещении при работе с болгаркой или перфоратором нарушается целостность трубы.

Первое, что необходимо сделать, это перекрыть подачу воды и отключить систему.

Далее расчищается доступ  к поврежденному месту: поднимается часть напольного покрытия и удаляется часть стяжки.

На следующем этапе поврежденный участок вырезается, а края трубы глушатся заглушками или полиэтиленом во избежание попадания внутрь системы пыли, грязи и мусора.

В зависимости от типа и диаметра используемых труб, подбирается необходимый отрезок:

1. Если используются металлопластиковые трубы, то потребуется специальный паяльник для металлопластика.
2. Если трубы гибкие, то новый идентичный отрезок крепится и фиксируется с помощью обжимного ключа методом опрессовки.

Сразу удалять из трубы повредивший ее элемент нельзя, до тех пор, пока не будет перекрыта вода. Он послужит заглушкой, сдерживая протечку. Кроме того, не рекомендуется использовать резьбовые фитинги, так как в местах резьбовых соединений крайне вероятно возобновление протечки в дальнейшем.

После замены поврежденного участка необходимо восстановить стяжку, дождаться ее высыхания, и уложить заново напольное покрытие.

Сложнее обстоит дело со скрытыми протечками, признаками которых могут быть мокрые пятна на поверхности пола, мокнущие швы, а также падение давления в системе и понижение ее эффективности.

Определить скрытую протечку до образования мокнущих пятен можно с помощью тепловизора, на котором место утечки нагретого теплоносителя будет светиться ярким светлым пятном.

Вопрос как отремонтировать теплый пол водяной возникает и при возникновении такой проблемы как неработающий контур. Прежде всего, внимание необходимо обратить на распределительный щиток и проверить положение клапанов на коллекторе в месте подсоединения контуров отопления.

Среди возможных причин выхода из строя водяного теплого пола может быть неисправность циркуляционного насоса.
Необходимо проверить подачу на него напряжения, а также не засорился ли прибор отложениями солей.

Иногда для того чтобы запустить насос, достаточно его снять, и с помощью отвертки попробовать несколько раз провернуть крыльчатку.

Если ротор начал вращаться хорошо, скорее всего, насос после обратной установки в систему заработает.

Еще одной причиной резкого понижения эффективности работы отопления с помощью водяного теплого пола может быть завоздушенность системы.

Чтобы проверить и спустить воздух в теплом водяному полу надо использовать специальное оборудование. Кроме того, в данном случае, лучше обратиться за помощью к специалисту.

Нужен ли теплый пол в частном доме. Теплый пол: за и против нужен ли в частном доме или квартире

При обустройстве отопительной системы, встаёт вопрос —или стандартное радиаторное отопление.

Мы расскажем о том, как устроен каждый тип отопления, об их положительных и отрицательных сторонах. Вы узнаете — какой вид лучше подходит для квартиры, а какой для частного дома.

Теплый пол в квартире: за и против

Есть два вида тёплых полов: водяной и электрический. Полы с подогревом не портят дизайн помещения, так как скрыты под напольным покрытием (кафельная плитка, линолеум, ламинат и т.д.), и экономят до 30% затрат на отопление.

Особенно рекомендованы нагревательные напольные устройства семьям с детьми, ведь они по долго играют на полу. Следует сказать, что обходятся эти системы дорого, да и монтаж трудоёмкий, кроме инфракрасной плёнки.

Рассмотрим каждый вид подробно.

Водяной пол

Водяной тёплый пол — распространённая модель обогрева. Основной элемент — трубопровод, он может быть из полипропилена или металлопластика. В качестве теплоносителя, который циркулирует по магистрали, применяется вода или антифриз.

«Пирог» гидропола состоит из: основания, гидро и теплоизоляции, нагревательного элемента и бетонной стяжки. Есть ещё один вариант — настильный, трубы прокладываются в пазы теплоизоляционных плит или монтируются на лаги.

Кроме того, устанавливается:

• циркуляционный насос — он отвечает за перемещение жидкости по трубопроводу;
• коллекторная группа, её функция — распределять воду по трубам и контролировать температурный уровень.

Для работы водной системы требуется источник тепла — нагревательный котёл, но в квартирах — источником служит центральное отопление,. Так как врезка в общую систему может снизить уровень обогрева соседей.

Принцип работы гидрополов основан на конверсии, то есть, нагревательный элемент прогревает стяжку, а она отдаёт тепло предметам.

Плюсы гидропола:

• равномерный прогрев;
• отсутствует перемещение пыли по комнате, как при отоплении радиаторами;
• возможность регулировать температуру в отдельной комнате;
• совмещение с любым отделочным материалом, который разрешён к использованию с греющими полами;
• повышенная эстетика — батареи не портят дизайн помещения;
• не привязанность к расстановке мебели;
• долгий срок службы;
• не пересушивает воздух;
• не излучает электромагнитных волн;
• создаёт благоприятную атмосферу в доме — пол тёплый, а воздух в районе головы менее нагретый, что полезно для здоровья.

Кроме того, так как максимальный уровень нагрева теплоносителя в тёплых полах 50 градусов, против 90 в радиаторах, то это приводит к значительной экономии теплоресурса.

Среди минусов гидрополов — существенные затраты на приобретение компонентов, трудоёмкость и продолжительность монтажного процесса. Ведь при заливке бетонной стяжки требуется месяц для её высыхания.

Настильный способ обустройства полового обогрева быстрее, но всё равно трудоёмок. Кроме того, есть риск протечек, и затопления соседей снизу. Чтобы определить место протекания и произвести ремонт, требуется полный демонтаж стяжки, а это грязная и тяжёлая работа.

Для многоквартирных домов, важную роль играет большая толщина «пирога», она значительно уменьшает высоту потолков.

Первое включение водяных полов нужно начинать с малых температур (+20 градусов), чтобы не потрескалась стяжка, и поднимать градус до рабочего уровня 2 — 3 дня.

При эксплуатации, включать прибор следует с наступлением первых холодов, так как прогрев долгий, и делать это надо постепенно. Нельзя допускать превышения температуры, это может привести порыву магистрали.

Тёплые полы с циркулирующей водой по трубам нуждаются в обслуживании: опрессовка, контроль давления и наличия воздуха в трубах, осмотр фитингов и швов на течь, проверка температурного уровня, и настройка. Все эти действия в основном производятся в начале сезона, перед запуском системы.

Источник: https://dizajn-interera.ru-land.com/stati/nuzhen-ili-net-teplyy-pol-nedostatki-skoree-takmomenty

Ремонт теплого водяного пола чехов. Ремонт водяных тёплых полов в г. Чехов

Отопление, ремонт водяных тёплых полов.

Профильное образование: Волгоградский технический колледж (г. Волгоград), специальность – техник (2001 г.).
Объекты работ: квартиры, частные дома, дачи, бани, офисы и другие.

3 отзыва из 88 все отзывы

— «Если считать,что размороженное отопление в самые сильные морозы-это пипец,то встреча и последующая работа с мастером Денисом-это не только "свет в конце тоннеля", но и "свет" вначале,и в середине , и на протяжении всего рабочего момента. Сказать,что он великолепный профессионал-это значит ничего не сказать!!! Аккуратный, вдумчивый, обязательно посоветует лучшее и "малой кровью". За 10 дней полностью поменял трубы в трехэтажном доме, один,отказавшись от помощников- это что-то!!!! Результат превзошел ожидание, мне,скорее всего,даже не придется прятать "последствия ремонта". Ура- Денису, повезет тому, кто его подберет для ремонта. »

— «Делает качественно. Его работа(делал коллектор отопления и подключал 3 радиатора в мн.кв.д.) выглядит аккратно и красиво. Работает по смете.Цена не увеличилась в ходе работ. Результатом доволен. По сравнению с нашим местным сантехником от УК земля и небо (Туже самую работу местный сантехник отказался делать.Нужно было две трубы под стяжкой в коридоре протащить,а это два поворота на 90гр и еще коридор в длину 7 метров.Это сложно,но сделать было нужно без вскрытия пола желательно.Денис справился очень хорошо) »

— «Нам нужно было сделать отопление загородного дома ( два этажа)-работа большая. Мастер Денис Третьяков приехал, все посмотрел, буквально к вечеру сделал смету в четырех (!!!!) вариантах, посоветовал оборудование. Мы выбрали наиболее подходящий для нас вариант. Заключили договор, определили срок выполнения работ. Мастер сам закупил все материалы и оборудование, всё привез, выполнил работы (включая электрику) в срок, все очень красиво и аккуратно. Расхождений между стоимостью по смете и фактической стоимостью не было. Денис все показал, научил пользоваться GSM модулем к котлу. Надеюсь что зимой будет тепло. Всем рекомендую этого мастера! »

Скидка 5%

при закупке мною расходных материалов на отопление или водоснабжение под ключ.

Выезд: Московская область, Центр, Юго-Восток, Запад, Юг, Юго-Запад, Северо-Запад, Север, Восток, МЦК: Восток.

Монтаж котельной: 30000 руб. / усл.

Монтаж труб: 120 руб. / пог.м

Разводка отопления: 120 руб. / пог.м ( труба 16 мм в теплоизоляции )

Установка тёплых полов: 500 руб. / кв.м ( при объеме свыше 100 кв.м – 450 руб. / кв.м )

Минимальный заказ: 5000 руб. / усл.

Теплый пол, как правильно сделать. Водяной тёплый пол своими руками – устройство и пошаговый монтаж

Сегодня тёплый водяной пол является популярной системой обогрева, обладающий несложной технологией укладки, имеющий приемлемую стоимость и доступные расходы при эксплуатации. Кроме того, в отличие от электрических систем, излучающих электромагнитные волны, он полностью безопасен для здоровья человека.

Важно, что технология укладки является не сложной, поэтому произвести монтаж водяного тёплого пола своими руками не составит труда практически каждому домашнему мастеру. А важным плюсом самостоятельного монтажа станет снижение общих затрат, что несомненно отразиться на общей стоимости эксплуатации и установке данной системы отопления.

Преимущества и недостатки водяного тёплого пола

Основной плюс гидравлических полов — обеспечение горизонтального равномерного прогрева помещения. При этом распространение тепла происходит вертикально, что создаёт здоровый микроклимат, в отличие от радиаторных устройств. Особенно рекомендован монтаж такой системы для помещений с высокими потолками.

Если рассматривать водяные конструкции с эстетической стороны, то они также выигрывают, так как не видны, и не занимают полезного пространства. Помимо этого, как уже говорилось выше, они более экономичны при использовании.

Эффективность работы водяных полов зависит от хорошей теплоизоляции, ведь повышенный уровень теплопотерь снижает теплоотдачу. Но монтаж такой системы в ванной комнате или туалете имеет свои недостатки — возможность перегрева поверхности, так как чаще нагревательный элемент подсоединяется к полотенцесушителю.

Кроме того, такие полы отрицательно сказываются на высоте помещения, ведь «пирог» подразумевает наличие толстого слоя бетонной стяжки. Также, бетонная заливка значительно утяжеляет конструкцию, поэтому требуется провести работы по укреплению перекрытий.

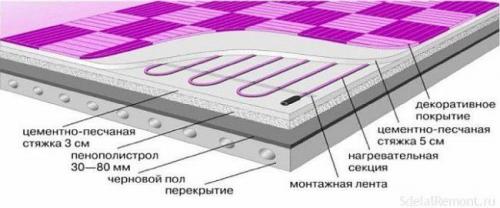

Устройство водяного тёплого пола

Водяной тёплый пол имеет многослойную сложную конструкцию, каждый слой несёт свою функцию. Состоит из: основания, гидро и тепло прослойки, армирующего изделия, нагревательного элемента и стяжки из бетона.

На стяжку кладётся подложка, на которую монтируется напольное покрытие, оно должно иметь специальный значок, говорящий о возможности его укладки на тёплые системы.

Важно! Места соединения стен и стяжки, а также границы водяного контура следует проложить демпферной лентой, это поможет компенсировать расширения бетона при изменениях температуры.

Чаще, самостоятельная укладка данной нагревательной конструкции производится «мокрым» способом, то есть путём заливки цементно-бетонной стяжки. Но возможен «сухой» монтаж, он применяется в домах с деревянными перекрытиями.

Какое должно быть помещение, подготовка и выравнивание пола

В связи с тем, что конструкция тяжёлая, с большой протяжённостью труб и соединительных узлов, то монтаж имеет свои технологические особенности.

Вследствие чего нужно производить укладку каждого слоя строго по инструкции. Но сначала мы разберем особенности подготовки помещения.

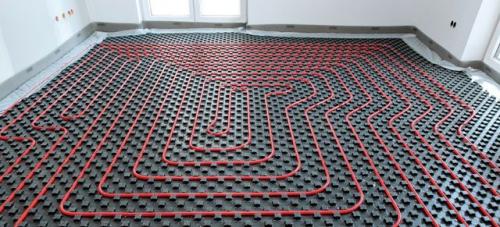

Расчет длины контура водяного теплого пола. Калькулятор расчета длины контура водяного теплого пола

Подогрев поверхности пола – это один из наиболее эффективных и рентабельных способов отопления помещений. Если судить с позиций эксплуатационных расходов, то водяной «теплый пол» выглядит предпочтительнее, особенно в том случае, если в доме уже имеется система водяного отопления. Поэтому, несмотря на достаточно высокую сложность монтажа и отладки водяного подогрева, часто выбирают именно его.

Калькулятор расчета длины контура водяного теплого пола

Работа над водяным «теплым полом» начинается с его проектирования и проведения расчетов. И одним из важнейших параметров станет длина труб в прокладываемом контуре. Дело здесь не только, да и не столько в расходах на материал – важно добиться того, чтобы длина контура не превышала допустимых максимальных значений, иначе работоспособность и эффективность системы – не гарантируется. Помочь с необходимыми вычислениями сможет калькулятор расчета длины контура водяного теплого пола, размещенный ниже.

Несколько необходимых разъяснений по работе с калькулятором — приведены под ним.

Калькулятор расчета длины контура водяного теплого пола

Пояснения по проведению расчетов длины контура

Существует немало схем укладки труб контуров водяного «теплого пола». Одним из основополагающих параметров является шаг укладки, то есть расстояние между соседними параллельными петлями, как показано на иллюстрации.

Цены на теплый пол

теплый пол

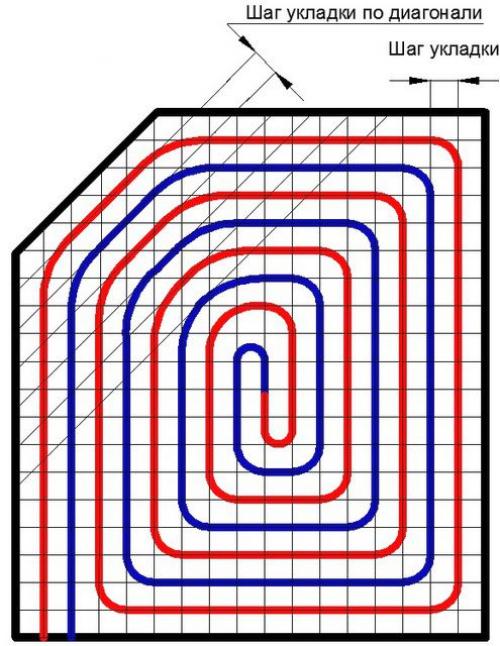

Иллюстрация наглядно показывает, что такое шаг укладки.

Очевидно, что чем меньше шаг, тем больше будет теплоотдача от уложенного контура. Но одновременно с этим будет расти и длина трубы, необходимая для реализации такой схемы.

Обычно шаг выбирается от 100 мм (в том случае, если «теплый пол» становится основным источником обогрева помещений) до 300 мм (если он будет лишь «помощником» главной системе отопления). Меньше 100 мм сделать шаг практически невозможно по технологическим соображениям (труба на малом радиусе изгиба может переломиться), а свыше 300 – неизбежно появится эффект «зебры», то есть чередование теплых и холодных полос на поверхности пола.

Калькулятор поможет определить длину контура при выбранном шаге укладки для конкретной площади участка, на котором будет производиться монтаж. При этом учитывается еще один скрытый коэффициент – на изгиб труб.

В том случае, если длина контура с трубой диаметром 16 мм превышает 70÷80 мм, а диаметром 20 мм – 100 ÷ 120 м, придется или увеличивать шаг укладки, или делить участок на два (или больше) контура приблизительно одинаковой длины. В противном случае не исключен эффект «закрытой петли», при котором циркуляционный насос просто не в силах будет преодолеть гидравлическое сопротивление труб, и движение теплоносителя по ним прекратится.

Нередко при составлении монтажных схем используют неравномерный шаг укладки, например, уплотняя его к холодным стенам или разрежая на участках, не требующих сильного подогрева. В этом случае придется провести расчет для каждого участка с определенным шагом укладки отдельно, а затем – суммировать результат.

Конечный результат выдается в метрах. ВАЖНО : он не учитывает участка контура до соединения с коллектором, если последний расположен на некотором удалении от обогреваемой площади.

Система водяного «теплого пола»

Сложность монтажа и высокая стоимость первоначальных вложений должны окупиться простотой в эксплуатации и экономичностью работы подобной системы. Как выполняется расчет и монтаж водяного «теплого пола» — в специальной публикации нашего портала.

Ремонт теплого водяного пола из металлопластика. Ремонт пробоя водяного теплого пола —, как найти протечку, как отремонтировать

Одним из основных минусов водяного теплого пола является сложность проведения ремонтных работ. Что делать, если сразу после монтажа стяжки или спустя несколько лет эксплуатации появляются признаки течи в контуре отопления.

Как можно пробить водяной пол

Стоит отметить, что при условии использования качественных труб и фитингов, срок эксплуатации составит не менее 50 лет. В течение этого времени исключается возникновение течи по причине истончения прочности стенки водяного контура. Но, несмотря на это, вероятность протечки водяного тёплого пола все же существует.

Обычно течь происходит по следующим причинам:

• Проведение ремонтных работ. Наиболее часто целостность контура повреждается при укладке полового покрытия, а также при необходимости закрепить, какую-либо конструкцию на уже залитом фундаменте;
• Нарушение правил монтажа . Гарантией от протечек является использование цельной трубы для всего контура отопления укладываемого на пол. Использовать соединительные муфты следует только в местах выхода трубопровода из стяжки (подключение к водяному коллектору, котлу и т.д.).

Если пробили контур тёплого пола, то это не обязательно означает, что придется снимать все бетонное основание в поисках протечки. Существуют способы, как определить месторасположение пробоины.

Как найти протечку в теплом полу

Первое, что указывает на наличие протечки, это появление большого количества конденсата на поверхности пола. Но зачастую, определить по этому признаку, где именно находится дырка в контуре отопления, в большинстве случаев не получится.

В основном используют следующие методы обнаружения:

• Определить протечку можно с помощью следующего проверенного метода. Сверху стяжки натягивается полиэтиленовая пленка и оставляется на сутки. В месте утечки за это время скопится большое количество конденсата;
• Еще одним способом узнать, где пробиты трубы, является использование аппаратов для опрессовки . После создания давления, стяжка прослушивается обычным стетоскопом. В результате можно узнать наличие течи, с точностью буквально до нескольких сантиметров.
• Наверное, самый неприятный способ узнать о локализации протечки состоит в следующем. Со временем вода просочится сквозь стяжку к соседям снизу (если пол уложен в многоэтажном доме ). Место скопления влаги на потолке и будет локализацией протечки.

Обратите внимание! Чтобы четко увидеть признаки протечки водяного пола и место локализации, следует заполнять систему отопления не ранее 30 дней после монтажа стяжки

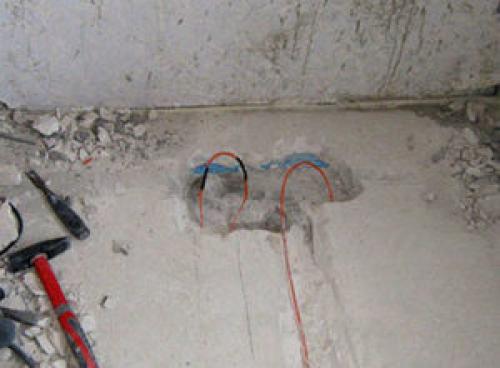

Как отремонтировать водяной пол

После определения места протечки, выполняется ремонт трубопровода. Выполнить устранение протекания можно самостоятельно. Для этого потребуется наличие специального инструмента и соблюдение следующих этапов ремонта:

• Если в трубопровод попали сверлом или кругом болгарки, нельзя вынимать инструмент, пока из системы не была спущена вода ;
• Снимается слой стяжки рядом с локализацией протечки. Ремонт пола без вскрытия невозможен, но можно обойтись «малыми жертвами», при условии точного определения места разгерметизации. Стяжка легко снимается перфоратором с насадкой «лопатка»;
• Место расчищается. Концы поврежденной трубы изолируются и загибаются кверху, чтобы избежать попадания мусора;
• Край одной из труб развальцовывается. После этого на него надевается фитинговое соединение. Для прочности кусок трубы запрессовывается. После этого операцию повторяют со вторым куском трубы. В конце концов, полностью заменяется поврежденный участок водяного контура;
• Выбоина заливается стяжкой . Лучше всего клеевой массой для теплых полов.

Обратите внимание! Если для контура использовались металлические трубы, то решение проблемы пробития состоит в устранении течи без монтирования дополнительного участка. Протечка устраняется методом сварки или пайки

В сюжете - Ремонт пробоя водяного теплого пола

Технология ремонта протечки может несколько отличаться в зависимости от используемого материала, времени эксплуатации водяного контура и других факторов.

Как защитить водяной пол от протечки

В первую очередь защитой от протечек является аккуратность во время проведения финишных работ по укладке напольного покрытия. Было бы неплохо расчертить места прохождения труб на схеме и потом тщательно придерживаться схемы. Еще одним способом избежать разгерметизации является соблюдение правил эксплуатации и использование качественного трубопровода.

Хотя, кажется, что за хорошие пластиковые трубы придется заплатить намного больше, стоимость устранения протечек водяного отопления под полом, с учетом испорченных отношений с соседями, нервами и частичной заменой напольного покрытия, превысит любые затраты. Трубы, которые заливаются в пол, должны быть сплошными, не допускается использование стыков.

Все эти меры позволят снизить вероятность возникновения протечек и необходимость в проведении ремонта теплых водяных полов своими силами или с помощью привлеченных специалистов.
