Шведская плита фундамент технология. Преимущества и недостатки УШП

30.01.2020 в 09:52

Шведская плита фундамент технология. Преимущества и недостатки УШП

Технология постройки утеплённой шведской плиты позволяет соорудить фундамент своими руками и имеет сходство с процессом строительства более распространённых ленточных оснований. В то же время монолитная опорная конструкция обладает конструктивными и функциональными отличиями, которые наделяют её массой достоинств:

  1. Поскольку при сооружении УШП не требуется копать глубокий котлован, отпадает необходимость в использовании большегрузных автомобилей и землеройной техники. Всю работу можно выполнить своими руками, а значит, снизить расходы на строительство фундамента.
  2. Обустроенная по шведской технологии монолитная плита имеет утепление не только под подошвой, но и с боков. Постоянство температуры по всей площади оказывает положительное влияние на срок службы основания.
  3. Конструкция плиты позволяет осуществить монтаж основных инженерных коммуникаций ещё на начальных этапах строительства. Это позволяет удешевить конструкцию и ускорить работы. Кроме того, отпадает необходимость обустраивать техническое подполье с трубами водоснабжения и канализации.
  4. Монолитное железобетонное основание подходит для строительства на любых участках, вне зависимости от грунтового строения. Поскольку плита располагается на поверхности земли, на неё не воздействуют грунтовые воды, благодаря чему возрастает несущая способность сооружения. Фундамент можно с одинаковым успехом использовать как для небольших деревянных домов, так и трёхэтажных коттеджей.
  5. Герметичность основания и отсутствие так называемых мостиков холода препятствует распространению сырости, плесени и грибка.
  6. Идеально ровная верхняя плоскость утеплённой шведской плиты является готовым черновым основанием для укладки лицевых напольных покрытий. Благодаря этой особенности сокращается время отделочных работ и снижается их стоимость.
  7. Шведская утеплённая плита обладает хорошей теплоизоляционной способностью. Это, а также проложенная в железобетонном основании система тёплого пола, позволяет уменьшить расходы на отопление и сделать дом более комфортным.

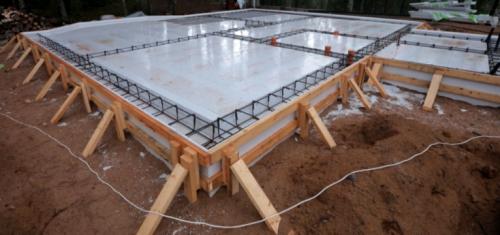

Шведская плита недостатки. Правильный фундамент для частного дома, плюсы и минусы утеплённой шведской плиты

Шведская плита недостатки. Правильный фундамент для частного дома, плюсы и минусы утеплённой шведской плиты

Утеплённая шведская плита (УШП) — тип фундамента, который только набирает популярность в нашей стране. Это основание всего дома, нужно всё сделать чётко и правильно, проблемы с плитой сделают дальнейшую стройку невозможной!

Что необходимо учесть при заливке УШП

Начнём с преимуществ утеплённой шведской плиты:

— Энергоэффективность. Пожалуй, самый большой плюс, водяной пол обеспечит комфортное проживание, а бетон станет отличным аккумулятором тепла. Экономия на отоплении будет заметной;— УШП можно возводить на самых разных типах грунта, в том числе сложных для строительства;— Готовое черновое основание для различных видов напольного покрытия — от линолеума до паркета;— Быстрота монтажа. Несмотря на то, что технически строительство УШП — сложный процесс, бригада из четырёх человек со специальной техникой справится с фундаментом площадью 100 квадратных метров примерно за две недели.

Шведская плита недостатки. Правильный фундамент для частного дома, плюсы и минусы утеплённой шведской плиты

Недостатков у УШП тоже хватает:

— Подходит только для малоэтажного строительства, максимум в два этажа. Чаще всего на утеплённой шведской плите строят каркасные дома, здания из газобетона и бруса, то есть достаточно лёгкие;— Цоколь будет невысоким, около 30 сантиметров. Впрочем, назвать это существенным минусом нельзя. Просто в нашей стране привыкли к домам с цоколем не меньше метра в высоту, поэтому данный момент можно назвать одной из особенностей дома на УШП;— Все коммуникации оказываются залитыми в бетон. А если что-то протечёт или сломается? Разрушать фундамент? Решить данную проблему можно с помощью обустройства технических ревизий и приямков, но это поднимет стоимость основания дома. Кроме того, можно принять предупредительные меры, такие как проверка уклонов и герметичности канализационной системы, а также опрессовка труб тёплого пола непосредственно перед заливкой бетона;— Постройка подвала под УШП — проблема. Такие дома в подавляющем большинстве случаев обходятся без погреба. Или владельцы строят его отдельно, не под домом. Есть примеры строительства подвала под утеплённой плитой, но это снижает всю надёжность конструкции и приводит к несоразмерным финансовым затратам;— На участке со склоном использование УШП тоже неоправданно. Придётся тщательно выравнивать всю площадку, строить опорные стены, заниматься террасированием. А это всё потери времени и денег;

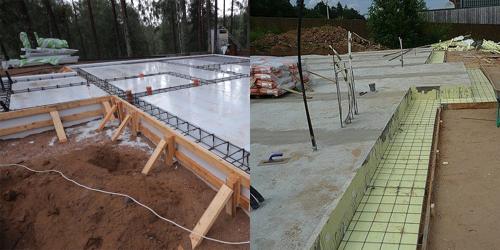

Шведская плита недостатки. Правильный фундамент для частного дома, плюсы и минусы утеплённой шведской плиты

Теперь перечислим, какие ошибки чаще всего допускаются при подготовке основания под УШП и заливке самой плиты:

— Отказ от геологических изысканий. Мы уже писали, чем может помочь и почему так важен данный этап подготовки к стройке частного дома;— Отсутствие конструкторского расчёта, проекта фундамента, а ведь это необходимый процесс подготовки к строительству;— Котлован под фундамент был вырыт, когда грунт ещё не оттаял, был промёрзшим. Например, владельцы спешили закончить стройку за лето и принялись возводить фундамент в марте, когда ещё не редкость ночные заморозки;— Не до конца был убран плодородный слой земли, всё сделано «на глазок», котлован оказался недостаточно глубоким;— Основание под плиту оказалось недостаточно надёжным. Огромная ошибка! Обязательно нужно использовать щебень, геотекстиль по всей поверхности основания, песчаную подушку следует утрамбовывать виброплитой, затем проливать водой, досыпать при необходимости и вновь утрамбовывать. Помните, что на этой основе будет стоять не только сама УШП, но и весь дом. Так что никакого пылеватого песка, органики, почвенно-растительного слоя — всё очень качественно, согласно технологии;— Неправильный дренаж. Например, он оказался выше основания котлована, а ведь должен быть ниже! Или использовался щебень слишком мелкой фракции. В итоге дренаж работать не будет, плита после проливных дождей вообще может оказаться под водой;— Отказ от предупредительных мер — опрессовки труб, проверки под давлением. А это чревато серьёзными проблемами с работой инженерных коммуникаций и тёплого пола, которые после окончания работ оказываются вмурованными в бетон;— Поверхность УШП не отшлифовали специальной затирочной машиной, так называемым «вертолётом». То есть её просто не подготовили под укладку напольного покрытия, нарушена технология строительства.

К чему могут привести все перечисленные нами ошибки? К тому, что уже через месяц УШП серьёзно просядет. В некоторых случаях перепад высот достигал 15–17 сантиметров, в основании появлялись трещины. Можно ли строить дом на таком основании? Нет! Что делать?

Можно попробовать долить бетон, чтобы выровнять плиту, но если есть проблемы с основанием, трамбовкой щебня и песка, дренажом, то эта мера не поможет! Останется единственный выход — демонтировать плиту и строить всё заново, уже на правильном основании. А это масса потерянного времени и выброшенные на ветер солидные суммы денег. Так что ищите профессионалов, знакомых с технологией заливки УШП и контролируйте процесс.

Утепленная шведская плита своими руками. Что такое шведская плита

Технология по изготовлению УШП используется сравнительно недавно. Начался процесс использования в Европе. Конструкция – утепленная монолитная плита, в которой проложены основные коммуникации и система водяных полов. Технология изготовления такого фундамента позволяет не беспокоиться о возникновении сил морозного пучения, которых так боятся любые типы фундаментов. Устройство фундамента:

Утепленная шведская плита своими руками. Что такое шведская плита

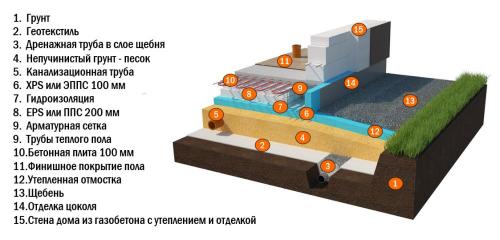

Устройство утепленной шведской плиты

Строительство утепленной монолитной плиты (УШП) не имеет серьезных отличий в изготовлении от обычной. Фундамент такого типа обладает следующими преимуществами:

  1. Возможность монтажа в конструкции плиты теплого пола и других коммуникаций. Это существенно упрощает процесс строительства дома. Нет необходимости в обустройстве технического подполья, где обычно протягивают трубы водоснабжения и водоотведения. За счет этого сокращаются не только затраты на производство работ, но и их продолжительность.
  2. УШП позволяет уменьшить затраты на эксплуатацию дома . Помимо прокладки системы подогрева технология предусматривает монтаж утеплителя, который предотвращает снижение температуры в помещениях. Фундамент позволяет сохранить тепло внутри дома, не пустить его в землю.
  3. Стены защищены от сырости благодаря отсутствию условий для возникновения конденсата. За счет этого они не боятся плесени, грибка и гниения. Шведский плитный фундамент позволяет увеличить долговечность всего дома.
  4. Такая опорная часть подходит практически для всех видов строений с разными геологическими условиями участков. Благодаря тому, что фундамент не заглублен в землю, исключается влияние на него уровня грунтовых вод. Монолитная плита имеет высокую несущую способность, поэтому технология подойдет как для строительства легких каркасных и деревянных зданий своими руками, так и для массивных кирпичных домов.
  5. Предотвращение морозного пучения. Это явление делает фундамент особенно уязвимым, поскольку приводит к неравномерной усадке основания. Пучение возникает при одновременном воздействии двух факторов влаги и отрицательных температур. Избавившись хотя бы от одного из них, можно не беспокоиться о сохранности конструкций. Монолитная утепленная шведская плита (УШП) – это фундамент, который предотвращает охлаждение почвы в зимний период непосредственно под пятном застройки. Это вызвано тем, что в полу расположена система водяного отопления, которая хоть и отделена от земли слоем утеплителя, все равно отдает ей какую-то часть тепла.
  6. Ровность поверхности плиты позволяет укладывать напольное покрытие первого этажа без дополнительных мероприятий. Это позволяет упростить отделочные работы, сократить стоимость и сроки строительства дома.
  7. Устройство фундамента не требует наличия большегрузной техники. Утепленная плита, как и другие монолитные варианты, позволяет выполнять работы без привлечения грузоподъемных кранов. Кроме того, незаглубленный вариант не предполагает серьезной разработки грунта: достаточно лишь снять плодородный слой почвы, глубина которого составляет 20-30 см (работу можно выполнить своими руками) и сделать трамбовку.
  8. Конструкция всегда имеет одинаковую температуру.  У УШП нет циклов замораживания-оттаивания, которые приводят к ограничению срока эксплуатации элементов дома.

Скандинавская плита. Что такое УШП

Утепленная шведская плита, сокращенно УШП, представляет собой монолитный фундамент малого заглубления, утепленный пенополистиролом.

Несмотря на название «утепленная шведская плита» или «schwedenplatte» история появления технологии берет начало Америке 30-х годов прошлого века, когда в период Великой депрессии инженеры разработали упрощенный вариант фундамента для частного домостроения в виде бетонной плиты, отлитой на небольшой глубине или вообще поверх грунта.

Приставка «шведская» добавилась после того, как скандинавские страны — Швеция и Финляндия — позаимствовали американскую технологию и в свойственной им манере рационализаторства существенно ее улучшили. В шведско-финском варианте фундамент представляет собой комплексную систему из утепленного основания, встроенных коммуникаций и чернового пола.

УШП в России

Российский опыт применения плиты УШП в качестве фундамента насчитывает не более десяти лет. По одной из версий скандинавская технология пришла к нам в страну через строительный форум, когда пользователь из Прибалтики рассказал про необычный фундамент, который ему обустроили шведские строители.

Сейчас УШП все чаще применяется при строительстве индивидуальных домов и деревянных домов в частности. Многие строительные фирмы добавили устройство этого типа фундамента в перечень оказываемых услуг.

Корпорация TECHNONICOL активно продвигает УШП на российском рынке. Специально для данной технологии в компании разработали особый тип экструзионного пенополистирола, который используется в системе TECHNONICOL CARBON ECO SP. Это единственный в России специализированном продукте для организации фундамента по типу «утепленная шведская плита».

С точки зрения географии применение УШП не имеет никаких климатических ограничений. Дома на такой плите возводят и успешно эксплуатируют не только в средней полосе России и на юге, но даже и за полярным кругом, в районах вечной мерзлоты.
