Пенобетон уверенно занимает свое место на современном рынке строительных материалов, используется не только при возведении малоэтажных строений, но и многоэтажных зданий. Благодаря своим отличным физико-механическим характеристикам и теплоизоляционным свойствам он подходит для многих проектов. Единственный весомый недостаток – цена пенобетона, которой он уступает большинству традиционных материалов.

В этой статье мы рассмотрим популярное оборудование для производства пеноблоков и процесс их изготовления, научимся делать один из лучших строительных материалов своими руками без лишних затрат. Все характеристики пеноблоков будут соответствовать ГОСТ, они пригодны для градостроительства и действительно долговечны.

Преимущества и недостатки пенобетона

Для начала рассмотрим, почему пеноблоки так популярны и «стоит ли шкурка выделки». Согласно заметкам строителей и результатам проведенных экспертиз было выявлено несколько весомых преимуществ дома из пеноблоков:

• Экономичность строительства. Укладывать материал намного легче и быстрее, стоимость работы наемной бригады будет в 2-3 раза ниже. Также можно сэкономить на фундаменте, поскольку пенобетонные дома значительно легче.
• Современный материал способен осуществлять газообмен, сооружение «дышит», не образуя конденсата. В доме будет хороший микроклимат. Канцерогены, токсины, пластикаты и другие материалы не используются, поэтому жилье соответствует высшему классу экологической безопасности.
• Блоки из пенобетона настолько легкие, что плавают на поверхности воды. Они рекомендуются при строительстве сооружений в сейсмоопасных областях.
• Прочность не уступает шлакоблоку. Благодаря особой технологии пенообразования и приготовления смеси, готовое изделие подходит по СНиП для строительства 2-этажных сооружений.
• Скорость работ. Изготовление пенобетона своими руками длится не более 10-15 дней при налаженном производстве у себя дома, а строительство зданий происходит быстрее, чем из кирпича.
• Отличная звукоизоляция и теплопроводность пенобетона средней плотности – от 0,20 до 0,15 Вт/(м · ° С). Большая экономия на утеплительных материалах.
• Не горит, не распространяет огонь, может использоваться в помещениях с разным классом пожарной безопасности. Поверхность материала максимально ровная, можно использовать любой вид отделочных материалов, в том числе штукатурки и натуральное дерево.

Пеноблок своими руками пропорции. Расход и пропорции смеси

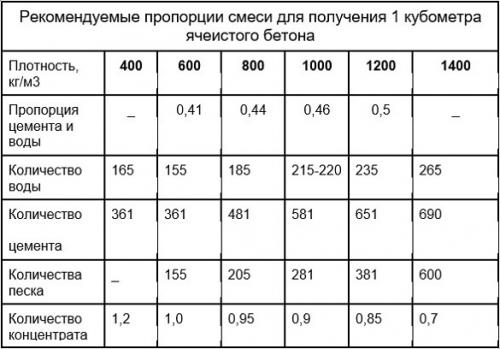

Пропорции составляющих ингредиентов при изготовлении пенобетона выглядят следующим образом: на 320 кг цемента (например, марки М500) берут 420 кг песка, 45 литров воды для получения пены и 120 литров воды для раствора. Что касается пенообразователя, то его расход зависит от определенной марки. Обычно на такой объем его используют в пределах 1.2-1.5 кг. Воду для производства можно брать не только водопроводную, подойдет и техническая, умеренной жесткости.

Рецептура и пропорции напрямую зависят от плотности пенобетона, которую нужно получить в итоге. Например, если нужна объемная плотность пеноблоков D 600, берут 210 кг песка, 310 кг цемента, 110 л воды для раствора и 54 л – для разбавления пены. Кроме того, составляющими строительного материала являются 1.3 кг пеноконцентрата и 715 литров пены. При смешивании всего количества компонентов получится сырая масса объемом 685 кг.

Когда нужна большая плотность (например, 1000 кг на м3), пенобетонную массу делают из 590 кг песка, 350 кг цемента, 120 л воды в растворе, 42 л – в пене. Для такого рецепта используют не более 1 кг пеноконцентрата и 560 л пены. В итоге в последнем случае масса сырья для получения пеноблоков составит 1103 кг.

Важно следить за однородностью полученной пены и раствора. Это повысит качественные характеристики готового материала. Выбирая нужный рецепт, стоит учитывать, что согласно действующему ГОСТу, усадка готового материала не должна превышать 3 мм на 1 кв. м.

Бароустановка для пенобетона своими руками. Как смастерить самодельное оборудование для пенобетона своими руками?

Схема устройства пеногератора для изготовления пенобетона

Для изготовления пеногенератора понадобится: металлическаятруба (2 заготовки), насос, шланги, вентили. А также сварочный аппарат. Болееподробно комплектующие указаны в спецификации, которая сопровождает чертеж

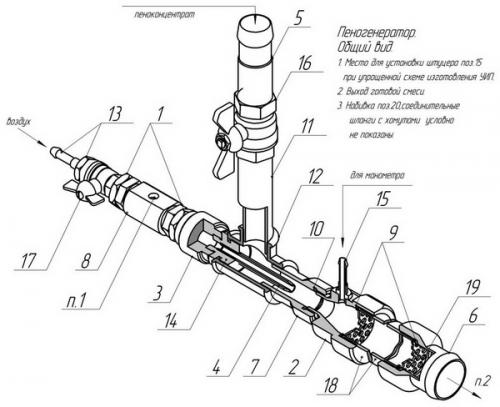

Чертеж пеногератора для пенобетона

Специфика заводской трубки пеногенератора в том, что вначалеона имеет узкий канал, который затем расширяется. Такой прием позволяетувеличить скорость прохождения эмульсии по трубке. Тогда на выходе у нее будет

максимально возможная скорость.

Для этого нужно изготовить камеру турбулентного смешивания иосновной пенопатрон.

К одной из заготовленных труб приварить два патрубка. Причемодин из них (по которому будет подаваться воздух) целесообразно разместить сторца. А второй, предназначенный для подачи пенообразующей эмульсии приварить

сбоку (под углом в 90°).

Оба входные патрубка (торцевой и боковой) снабжаются двумявентилями:

На практике, после того как отрегулированы параметры подачисмеси, регулировочными вентилями не пользуются.

Примечание. Диаметр бокового патрубка должен быть на 15-20%больше диаметра торцевого патрубка.

Ко второй заготовке трубы приваривается патрубок.

Онпредназначен для выхода готовой смеси. Выходной патрубок целесообразнооборудовать приспособлением в виде воронки для снижения скорости выхода смеси.В заготовку помещается фильтр. Назначение которого, преобразование эмульсии в

Но его функцию с не меньшим успехом могут выполнятьметаллические сеточки (ёршики) для чистки посуды.

При этом, спиральные не подходят, только проволочные. Этисеточки нужно утрамбовать как можно плотнее по всей длине трубы пенопатрона.Чтобы частички сетки не вылетали вместе со смесью, на выход трубы

устанавливается «Ерш», внутри которого установлена сетчатая шайба.

Дальше нужно соединить камеру смешивания и пенопатрон.Естественно, сделать это нужно так, чтобы приваренные патрубки были размещены спротивоположных торцов. Чтобы обеспечить увеличение скорости прохожденияпенобетонной смеси по трубке, нужно между ними установить сопло Лаваля илишайбу-жиклер.

Замена сопла на жиклер снизит КПД конструкции на 30-40%, за счетснижения скорости прохождения смеси через нее. Однако она дешевле, проще в установкеи может быть использована как временный вариант. Место установки сопла или жиклера

показано на схеме.

Схема пеногератора для пенобетона с использованием шайбы-жиклера

Соотношение размеров пеногенератора для пенобетона (глубина и входной диаметр)

Соотношение размеров пеногенератора для пенобетона

Для работы пригоден любой компрессор, который обеспечитдавление в 6 атм. Использование компрессора с ресивером, редукционным клапаном

и манометром позволит регулировать давление.

Оборудование для производства пеноблоков в домашних условиях. Профессиональное оборудование для производства

Решив заняться изготовлением пеноблоков в домашних условиях, следует обратить внимание на мини-заводы или стационарное конвейерное оборудование.

Первый вариант включает в свой комплект бетоносмеситель с переходниковым элементом, компрессорную и парогенераторную установки, дозатор и рабочее основание (платформу). Во время работы такого завода готовая масса раствора раскладывается в формы вручную, схватывается, достается и направляется в автоклав. Окончательно высохнув, блочный материал готов к применению. Такая линия по производству пеноблоков поставляется на строительную площадку цельным комплектом. Монтируется она без особых проблем, в пусконаладочных работах не нуждается.

В процессе производства блоки получаются среднего качества. К большому минусу такого оборудования относят большой расход пенообразующего состава. Чтобы получить продукт с оптимальными показателями, следует внимательно соблюдать рецептуру. Неправильный подбор компонентов повлечет за собой понижение качества окончательного продукта.

Стационарная конвейерная линия отличается от небольших заводов большим показателем мощности. Она может функционировать круглые сутки, достигая показателя производительности до пяти – двенадцати кубометров материала в час.

Как правило, такие линии имеют следующие агрегаты:

• смеситель, дополнительно оснащенный насосной установкой и пневмотическим затвором;
• пеногенераторное устройство с компрессором;
• водный дозатор, оснащенный автоматикой для комфортного управления;
• дозатор, распределяющий вяжущие компоненты;
• транспортерные ленты для песка и цемента;
• пульт для осуществления общего управления;
• вибросито.

Производители пеноблоков в России предпочитают именно такие линии.

Производство пенобетона. Технология производства пенобетона

Главная|Полезные статьи|Технология производства пенобетона

Коментариев: 0

Популярность пенобетона значительно возросла при осуществлении строительных мероприятий. Здания, построенные из вспененного бетона, отличаются высокой степенью теплоизоляции, обеспечивают комфортный температурный режим помещения. Производство пенобетона осуществляется растущими темпами, позволяет максимально удовлетворить требования застройщиков.

Пенобетон – это разновидность бетона, имеющая ячеистую структуру

Технологический процесс изготовления композита достаточно простой, однако он требует определенных знаний. Для новичков, не сталкивавшихся с производством этого материала, процесс изготовления представляет некоторые сложности. Освоение производства требует значительных финансовых ресурсов для создания качественного композита.

Компоненты для приготовления вспененной смеси

Изготовление пенобетонных блоков осуществляется согласно рецептурам, регулирующим процентное содержание ингредиентов в зависимости от необходимой плотности композита. Все виды рецептур предусматривают наличие следующих составляющих:

• Портландцемента, маркировка которого М400 и выше. Увеличение марки цемента способствует улучшению качественных характеристик вспененного состава.
• Заполнителей, в качестве которых могут применяться крупные фракции керамзита, двукратно повышающие прочность пористого состава. Использование мелкого песка обеспечивает плотность 0,6 т/ м³. Более предпочтителен речной песок, имеющий размер до 0,2 мм, который не содержит инородных включений. Не допускается превышение концентрации глины более 3%.
• Воды, процентная концентрация которой определяется расчетным путем. До введения пены соотношение воды и цемента должно быть не меньше 0,38. Уменьшение водоцементного отношения вызывает увеличение объемного веса изделия. Это вызвано тем, что бетон впитывает воду, частично нарушая пену, вызывая уменьшение ее количества. Оптимальная пропорция отношения воды к цементу – 2:5. Температура воды не должна превышать 25 градусов Цельсия.
• Пенообразователя, в качестве которого используется пеноконцентрат на основе протеина, костного клея или сосновой канифоли. Срок хранения состава не должен превышать две-три недели с момента подготовки. Температурный режим при хранении находится в интервале от 5 до 30 градусов Цельсия.
