Маркировка на полипропиленовых трубах. О цифровых и буквенных символах

Маркировка на полипропиленовых трубах. О цифровых и буквенных символах

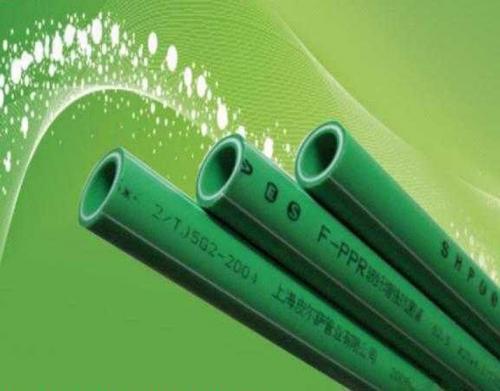

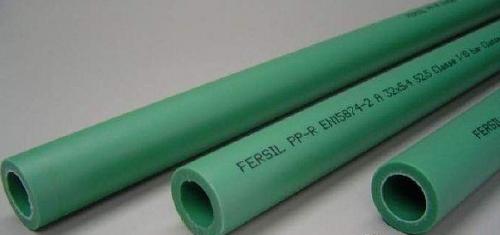

На данный материал наносят много как букв, так и цифр. Производители обычно открывают официальные сайты, где, в том числе, есть информация по маркировке и той информации, которую она обозначает. Но лучше всего перевести эти объяснения на язык, который был бы понятен каждому.

Есть несколько характеристик, на которые указывает обозначение полипропиленовых труб.

Чем толще стенка, тем выше, скорее всего, будет данный показатель. Например, выпускают марки PN20, PN25. Такие варианты нужны для подачи горячей воды, систем отопления.

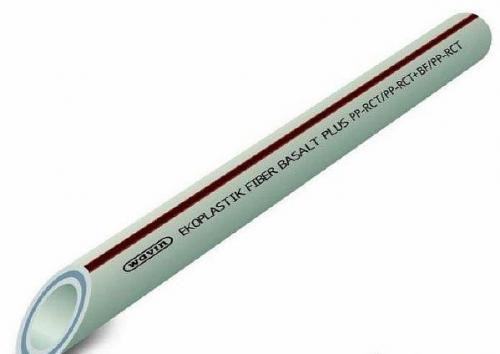

Иногда еще наносят полосы красного или синего цвета. Это даст понять, для какой воды предназначены будущие трубопроводы.

• Маркировка полипропиленовых труб для отопления включает данные, связанные с материалами и структурой. Составляются большие таблицы, чтобы дать описание данному параметру. Но достаточно быть в курсе основных обозначений, чтобы выполнить правильный монтаж отопления в обычном здании.

1. Al – алюминий.
2. PEX – обозначение сшитого полиэтилена.
3. PP-RP. Это полипропилен, поддерживающий высокое давление.
4. PP – Обычные разновидности полипропиленового материала.
5. HI – огнестойкая продукция.
6. TI – термоизолированный вариант.
7. M – обозначение многослойности.
8. S – значок для однослойных структур.

Маркировка полипропиленовых труб для водоснабжения может указывать и на данные, которые касаются:

1. Наличия или отсутствия сертификатов.
2. Номера выпущенной партии, серийного обозначения и времени, и так далее. Такие обозначения могут состоять из 15 символов и больше.
3. Изготовителей.
4. Толщины стенок и сечения.

Благодаря этим сведениям каждый покупатель сам выберет материал для водоснабжения, удовлетворяющий все его потребности.

Обозначение полипропиленовых труб на чертежах. О цифровых и буквенных символах в маркировке

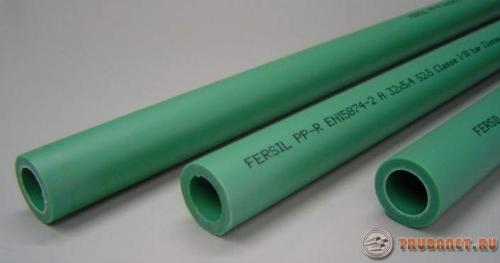

На данный материал наносят много как букв, так и цифр. Производители обычно открывают официальные сайты, где, в том числе, есть информация по маркировке и той информации, которую она обозначает. Но лучше всего перевести эти объяснения на язык, который был бы понятен каждому.

Есть несколько характеристик, на которые указывает обозначение полипропиленовых труб.

Давление. Единица измерения – кг\см2. Обозначается как PN. Показывает, сколько времени труба работает нормально при поддержании тех или иных характеристик.

Чем толще стенка, тем выше, скорее всего, будет данный показатель. Например, выпускают марки PN20, PN25. Такие варианты нужны для подачи горячей воды, систем отопления.

Иногда еще наносят полосы красного или синего цвета. Это даст понять, для какой воды предназначены будущие трубопроводы.

Маркировка полипропиленовых труб для отопления включает данные, связанные с материалами и структурой. Составляются большие таблицы, чтобы дать описание данному параметру. Но достаточно быть в курсе основных обозначений, чтобы выполнить правильный монтаж отопления в обычном здании.

1. Al – алюминий.
2. PEX – обозначение сшитого полиэтилена.
3. PP-RP. Это полипропилен, поддерживающий высокое давление.
4. PP – Обычные разновидности полипропиленового материала.
5. HI – огнестойкая продукция.
6. TI – термоизолированный вариант.
7. M – обозначение многослойности.
8. S – значок для однослойных структур.

Маркировка полипропиленовых труб для водоснабжения может указывать и на данные, которые касаются:

1. Наличия или отсутствия сертификатов.
2. Номера выпущенной партии, серийного обозначения и времени, и так далее. Такие обозначения могут состоять из 15 символов и больше.
3. Изготовителей.
4. Толщины стенок и сечения.

Благодаря этим сведениям каждый покупатель сам выберет материал для водоснабжения, удовлетворяющий все его потребности.

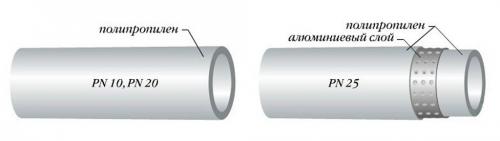

Номинальное давление

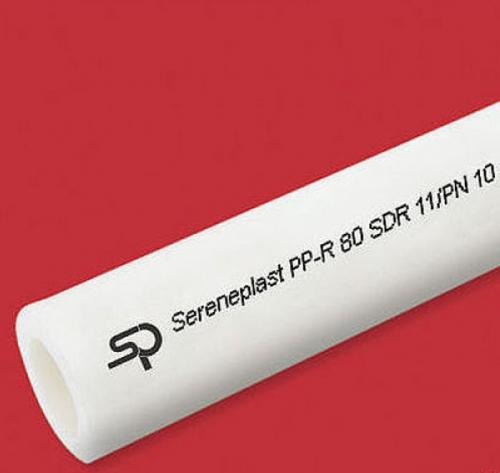

Буквы PN – это обозначение разрешенного рабочего давления. Последующая цифра указывает уровень внутреннего давления в барах, которое может выдержать изделие в течение срока службы в 50 лет при температуре воды 20 градусов. Этот показатель напрямую зависит от толщины стенки изделия.

• PN10. Такое обозначение имеет недорогая тонкостенная труба, номинальное давление в которой – 10 бар. Температурный максимум, который она может выдержать, – 45 градусов. Такое изделие используется для прокачки холодной воды и устройства теплого пола.

• PN16.  Большее номинальное давление, большая предельная температура жидкости – 60 градусов Цельсия. Такая труба значительно деформируется под воздействием сильного нагрева, поэтому не подходит для использования в отопительных системах и для подачи горячей жидкости. Ее предназначение – холодный водопровод.

• PN20.  Полипропиленовая труба этой марки выдерживает давление в 20 бар и температуру до 75 градусов по Цельсию. Она достаточно универсальна и используется для подачи горячей и холодной воды, однако не должна применяться в системе отопления, поскольку имеет высокий коэффициент деформации под воздействием тепла. При температуре 60 градусов отрезок такого трубопровода в 5 м удлиняется почти на 5 см.

• PN25.  Это изделие имеет принципиальное отличие от предыдущих типов, поскольку армировано фольгой из алюминия или стекловолокном. По свойствам армированная труба схожа с продуктами из металлопластика, менее подвержена температурному воздействию, выдерживает 95 градусов. Предназначена для использования в системах отопления, а также в ГВС.

Класс эксплуатации

При выборе полипропиленовых изделий отечественного производства назначение трубы подскажет класс эксплуатации по ГОСТ.

• 1 класс – изделие предназначено для горячего водоснабжения при температуре 60 °С.
• 2 класс – ГВС при 70 °С.
• 3 класс –  для напольного отопления, использующего низкие температуры до 60 °С.
• 4 класс – для напольной и радиаторной систем отопления, в которых используется вода до 70 °С.
• 5 класс – для радиаторного отопления с высокими температурами – до 90 °С.
• ХВ – холодное водоснабжение.

Размеры

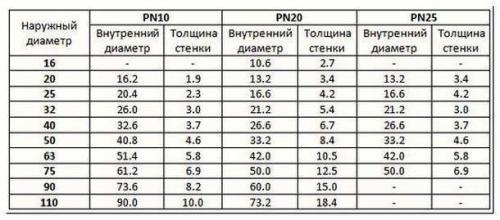

Размеры труб из полипропилена варьируются в широких пределах. Значения внешнего и внутреннего диаметра, толщины стенки можно найти в следующей таблице.

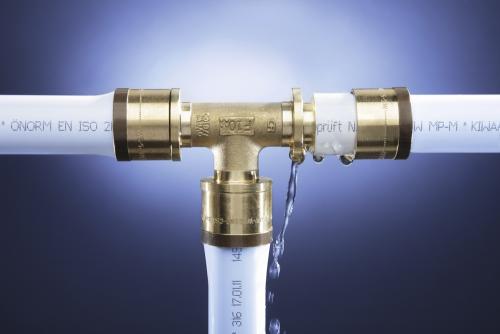

Маркировка металлопластиковых труб для отопления. Что такое металлопластиковые трубы

Изделия используются в основном при монтаже систем водоснабжения. Трубы имеют различные характеристики, поэтому при выборе нужно учитывать эксплуатационные особенности и прочие технические нюансы. Выделяют несколько видов, у каждого из которых свое предназначение.

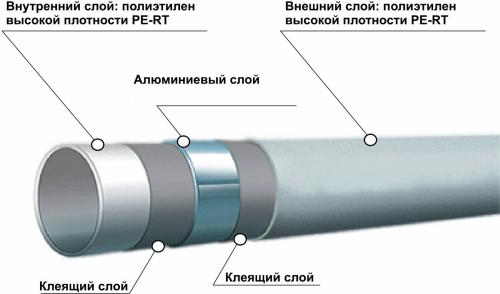

Конструкция

Трубы из металлопластика являются сложной конструкцией. Исходя из названия становится понятно, что ключевые материалы, из которых они изготавливаются — металл и пластик.

Для изготовления внешней и внутренней части берется пластик, производимый по особой технологии. Это делает готовое изделие твердым и стойким к механическим воздействиям.

Область применения и возможные условия эксплуатации

На данный момент из металлопластиковых труб собираются различные коммуникации, как для частных домов, так и для производственных помещений. Чаще всего изделия используются для монтажа систем отопления, горячего и холодного водоснабжения. Благодаря этим трубам снижается негативное воздействие кислорода на отопительную технику: котлы или радиаторы.

Стоит отметить высокий показатель гибкости изделий, что позволяет использовать их при обустройстве системы «теплый пол». Металлополимерные трубы для отопления позволяют создавать самые разнообразные конфигурации, имеющие множество изгибов и поворотов, что облегчает монтажные работы.

Металлопластик — незаменимый материал, если нужно провести водопровод, защищенный от воздействия влаги, которая появляется в результате конденсации. Благодаря этому преимуществу коммуникации допускается укладывать в стены из гипсокартона или бетона. Обустраивая скрытые трубопроводы, большинство мастеров используют именно металлопластик.

Выбирая для монтажа данный вид труб надо соблюдать одно условие — система, в которой они установлены, в обязательном порядке должна иметь стабилизатор давления. Конечно, изделиям из металлопластика практически не страшно высокое давление, но его частые перепады могут оказать негативное воздействие на материал.

Преимущества

Популярность металлопластиковых труб объясняется их многочисленными положительными качествами.

Специалисты выделяют следующие достоинства использования изделий в отопительных системах:

1. Длительный срок службы. Трубы, выпускаемые ведущими производителями, способны прослужить порядка 50 лет.
2. Не засоряются, не накапливают отложения и не ржавеют. По сравнению с металлическими аналогами, у металлопластиковой продукции внутренняя часть абсолютно гладкая, причем она не подвергается окислению. По этой причине ее свойства не будут меняться спустя годы эксплуатации.
3. Легкость использования. Металлопластиковые изделия очень просто устанавливаются — достаточно их хорошо закрепить. Они имеют небольшой вес, легко гнутся и проявляют высокую стойкость к повреждениям.
4. Эффективность. Полимерные материалы, по сравнению с металлической продукцией, имеют меньший коэффициент теплопроводности, что нивелирует возможные тепловые потери.
5. Износоустойчивость. Независимо от того, с какой скоростью перемещается теплоноситель внутри трубопровода, это не будет сказываться на качестве изделий.
6. Уменьшается количество соединений. Благодаря эластичности материала трубы легко огибают неровности и углы. Это снижает количество устанавливаемых фитингов, что делает всю систему более надежной.
7. Доступность. Металлопластиковая продукция сейчас широко востребована, ее производством занимается множество компаний. Монтажные работы не требуют больших затрат времени и материальных средств.

Маркировка полипропиленовых труб армированных стекловолокном. Что лучше выбрать: изделие, армированное алюминием или стекловолокном

Чтобы увеличить прочность ПП труб, применяется несколько видов армирования:

• стекловолокном;
• алюминием.

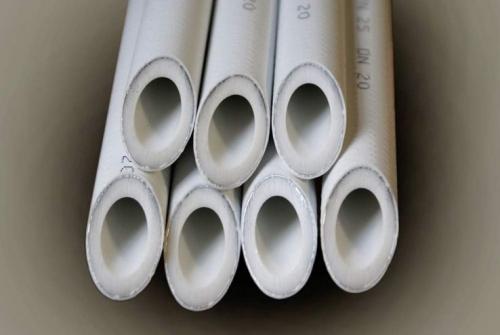

Для армирования применяется алюминиевый лист с перфорацией. Им покрывают изделие снаружи или вставляют в середину для разделения имеющихся слоев полипропилена.

Стекловолоконный слой всегда находится внутри и разделяет слои полипропилена.

Благодаря алюминиевому армированию трубы полипропиленовые армированные для отопления получают дополнительные свойства. Они способны выдержать большое внутреннее давление. При монтаже отопительной системы, если неизвестна величина будущего давления, лучше воспользоваться материалами, имеющими алюминиевый каркас.

Полипропиленовые трубы, армированные алюминием типа «PPR-AL-PPR», имеют несколько положительных качеств:

• большую жесткость;
• способны выдержать очень высокое давление;
• не деформируются.

Значение диаметра трубы влияет на толщину алюминиевого слоя. Он колеблется в пределах 0,1 — 0,5 мм.

Соединение полипропилена с алюминиевой фольгой осуществляется специальным клеем. Трубы могут начать расслаиваться, если клеевой состав был низкого качества. ПП изделия, армированные алюминием, полученные с соблюдением всех технологических требований, остаются герметичными долгое время.

При монтаже ПП изделий, армированных алюминием, требуется выполнить несколько дополнительных операций. Прежде чем начать пайку, необходимо хорошо зачистить алюминиевый слой.

Если этого не сделать, трубопровод быстро выйдет из строя. Во время пайки пластик и алюминиевая фольга начнут расслаиваться. Электрохимические процессы начнут разрушать алюминий, что недопустимо.

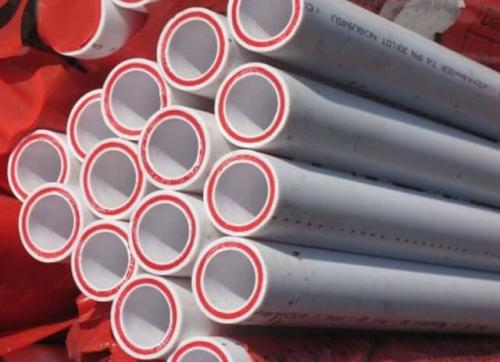

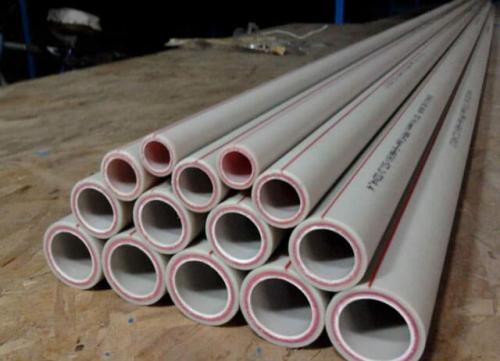

ПП изделия, армированные стекловолокном, отличаются одной важной особенностью. Состав армирующего слоя, а также его свойства, точно такие же, как и у основного материала.

Когда полипропилен со стекловолокном сваривается с фитингом, образуется очень прочный сплав, который никогда не будет расслаиваться. Такие изделия являются универсальными и очень прочными. Они рассчитаны на длительную эксплуатацию.

Марки полипропиленовых труб для отопления. Полипропиленовые трубы для отопления: виды, характеристики, свойства

Совсем недавно при монтаже отопительных систем стали использовать трубы из обычного полипропилена, или как их еще называют, трубы ппр. Однако со временем стало понятно, что данный материал не совсем подходит для этих целей. Под воздействием давления и высоких температур, ппр трубы для отопления становились очень подверженными деформации.

И их эксплуатационный срок в итоге оказался гораздо ниже по сравнению с тем, который указывали производители. Отличным решением стала своеобразная модернизация этих труб – применение при их изготовлении технологии армирования. Это позволило исправить имеющиеся недостатки, сохранив все преимущества изделий из полипропилена. Читайте также: " Особенности и характеристики полипропиленовых труб, виды материала ".

На сегодняшний день выделяют следующие виды армированных полипропиленовых труб:

• с алюминием – они сделаны с применением алюминиевой фольги, которая, в зависимости от технологии изготовления может находиться на поверхности трубы или между слоями пропилена (так называемая, сэндвич-технология) и предотвращает трубы от негативных последствий чрезмерного теплового расширения;
• со стекловолокном – при изготовлении которых достигается монолитность конструкции за счет прочного, литого соединения полипропилена и стекловолокна. Это, в свою очередь, придает трубам особую прочность и не приводит к расслаиванию ни в процессе монтажа, ни при дальнейшей эксплуатации.

Важно учитывать, что полипропиленовые трубы для отопления с армированием из алюминия нуждаются в предварительной тщательной зачистке, во избежание расслоения в местах сварки и при последующем использовании.

Трубы с армированием из стекловолокна лишены такого недостатка, поэтому перед сваркой в зачистке не нуждаются.

Чтобы свести к минимуму приобретение подделки и избежать моментов, связанных с низким качеством труб (например, их сильным расслоением), выбирать изделия следует только у проверенных производителей и надежных поставщиков.

К сожалению, технология армирования полипропиленовых труб не способна полностью предотвратить влияние теплового расширения и вызванную им последующую деформацию. Поэтому, делать выбор в пользу того или иного типа изделия следует, исходя из имеющихся материальных средств и индивидуальных предпочтений.

Также, очень важно знать, что наиболее подходящими для систем отопления станут трубы именно из полипропилена. Дело в том, что трубы из поливинилхлорида (ПВХ) или полиэтилена низкого давления (ПНД) из-за излишней мягкости, более пригодны для организации холодного водоснабжения или, в некоторых случаях, канализации. В этом плане, такие преимущества полипропиленовых труб, как легкость, прочность и надежность, очевидны и служат дополнительным плюсом в пользу их приобретения.

К основным техническим характеристикам полипропиленовых труб для отопления относят:

1. Устойчивость к давлению . Это свойство полностью зависит от температуры теплоносителя – чем она выше, тем меньшее давление в системе является допустимым. Так, большинство полипропиленовых труб могут выдерживать давление в пределах 4 – 6 атм при температуре теплоносителя в 70ºС.
2. Устойчивость к высоким температурам . Как правило, полипропиленовые трубы достаточно легко переносят кратковременные колебания температуры теплоносителя до 95ºС. Очевидно, что подобные перепады для отопительных систем жилых помещений являются скорее исключением. Так как температура размягчения полимера составляет 110 – 140ºС, а температура плавления 140 – 170ºС, это еще раз подтверждает целесообразность использования полипропиленовых труб для отопления (прочитайте также: " Характеристики полимерных труб для отопления, особенности соединения и монтажа ").
3. Устойчивость к появлению коррозии . Отсутствие реакции на постоянный контакт с водой, наличие гладких поверхностей, препятствующих накоплению солей, делают полипропиленовые трубы достойными конкурентами по сравнению с остальными изделиями.
4. Низкую теплопроводность . В связи с чем на трубах не образуется конденсат, а температура поверхности будет практически такой же, как и температура теплоносителя.
5. Длительный эксплуатационный период . По заверениям производителей, допустимый срок службы полипропиленовых труб составляет порядка 50 лет, в то время как для стальных труб эта цифра колеблется в пределах 20 – 30 лет. Конечно же, на данное свойство будут оказывать влияние и схема отопительной системы, и рабочее давление, и перепады температуры теплоносителя.
