Качественную и прочную кровлю из профнастила достаточно легко построить самостоятельно. Важно только знать, какие материалы нужно брать, как правильно крепить листы к обрешетке и как защитить внутреннее подкровельное пространство от сырости.

И особое внимание мы уделим доборным элементами, которые обойти нужно с полным соблюдение технологии. Итак, кровля из профнастила своими руками – шаг за шагом!

Как только вы произвели точные расчеты вашей крыши, можно заказывать профилированные листы. Но, если вы приобрели профнастил, но его монтаж по каким-то причинам придется отложить (например, затянувшиеся дожди), тогда листы храните не снимая заводскую упаковку, на ровной поверхности и в закрытом помещении. Дополнительно под листы нужно подложить брусья с шагом 50 см.

Перекладывайте и перемещайте такой кровельный материал аккуратно, держа за края по длине и особенно избегая заломов и прогибов листов. Еще перемещать листы нужно осторожно, т.к. современное полимерное покрытие особо чувствительно к механическим повреждениям.

Как и резать этот материал абразивными режущими инструментами: осколки от круга поцарапают, а в месте реза возникнет значительный нагрев. Но, если вам пришлось работать именно так, тогда покройте сразу все повреждения ремонтной краской.

К счастью, технология устройства кровли из современного профнастила позволят проводить все работы в теплое время года, с апреля по сентябрь, и долго вам хранить листы не придется.

Устройство кровли из профнастила по металлическому каркасу. Виды обрешетки

Обрешетка сооружается из досок толщиной 25-30 мм и шириной 100-150 мм, которые набиваются перпендикулярно стропилам (рис. 1). Использовать более толстые и широкие пиломатериалы не имеет смысла. Обрешетка служит основанием для крепления кровельного материала и усиливает пространственную структуру крыши. Также она обеспечивает жесткость и прочность покрытия, исключая его деформацию и повреждение под воздействием эксплуатационных нагрузок.

Не менее важным конструктивным элементом кровельной системы является контробрешетка. Она служит для создания вентиляционного зазора между «кровельным пирогом» и покрытием – вентиляция предупреждает образование конденсата на внутренней поверхности листов. Для устройства применяются рейки толщиной 40-50 мм и шириной примерно 50 мм, которые набиваются на стропила в параллельном с ними направлении (рис. 1).

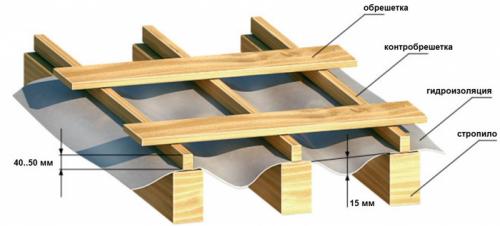

Рисунок 1. Схема расположения обрешетки и контробрешетки

Устройство качественной кровли из профнастила может выполняться на разные виды обрешеток – стандартную, разреженную или сплошную. Выбирается тип каркаса с учетом климатических условий, уклона крыши и марки профлиста.

Сплошная

Сплошной каркас обычно делается на крышах с минимальным уклоном скатов (до 15°) при условии использования стандартных профилированных листов марки С8, С10 и С20, которые не отличаются высокой жесткостью. Также такой вид обрешетки делается на сложных участках кровли (на ендовах, по периметру мансардных окон, дымоходов) с целью усиления конструкции.

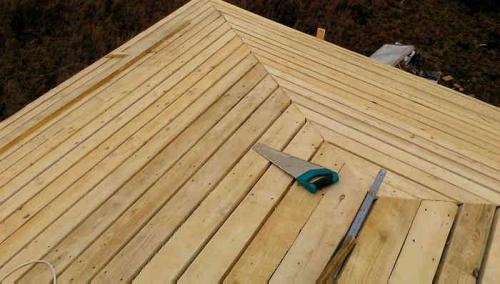

Фото 2. Внешний вид сплошной обрешетки

Шаг сплошной обрешетки под профнастил не регламентируется – здесь требуется только оставлять небольшой зазор (в пределах 5-10 мм) между соседними досками. Необходимость его наличия обусловлена склонностью пиломатериалов изменять размеры под воздействием колебаний температурно-влажностного режима. Отсутствие компенсационного зазора может стать причиной деформации досок.

Стандартная

Стандартная обрешетка под профнастил монтируется с шагом от 200 до 500 мм. Именно эта разновидность каркасов чаще всего используется для укрытия крыш с наклоном от 15° профнастилом типа С10, С20 и С21.

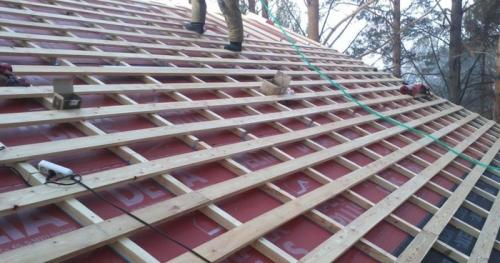

Фото 3. Стандартный каркас под профлист с небольшим шагом

Разреженная

Такая конструкция оптимально подходит для особо жестких профилированных листов марок НС-35 и выше. Например, шаг обрешетки этого типа может составлять от 600 до 1000 мм, что для обычного профлиста является недопустимым параметром даже при укрытии крыш с большим уклоном.

Устройство кровли из профлиста по деревянной обрешетке. Как покрыть крышу профнастилом своими руками пошаговая инструкция

Кровля из профнастила — одна из самых распространенных ограждающих конструкций для перекрытия плоских или скатных крыш. Сочетание прочности, долговечности, декоративности и экономичности позволяют широко использовать ее в индивидуальном, гражданском и промышленном строительстве.

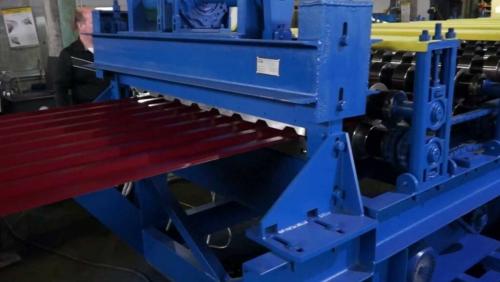

Первый станок для гибки металлического листа был опробован британским железнодорожником Генри Палмером в 20-е годы прошлого столетия. Тонкая гофрированная сталь благодаря продольным ребрам приобрела дополнительную жесткость. Новинку стали применять для перекрытия крыш, облицовки зданий, строительства ограждений.

Революция в химической промышленности позволила продлить жизнь стальным кровельным материалам. Полимерные или комбинированные покрытия надежно защищают тонкие листы от коррозии. Современный профилированный настил — экономически рентабельный, долговечный и простой в применении материал, который востребован в различных областях строительства.

Прежде, чем покрыть чем-то крышу ее нужно собрать и важно собрать правильно, читайте проподробный обзор и про, мы собрали пошаговый фотоотчеты с пояснениями от наших авторов.

Плюсы и минусы профнастила как материала для кровли

Профнастил производят из стали первой или высшей категории. Металл толщиной 0,6-1 мм с покрытием из цинка, алюмоцинка и полимеров методом холодного проката формируют в гофрированные листы. Это придает повышенную жесткость конструкции при изгибающих нагрузках. Параметры профиля регламентирует ГОСТ 24045-2016.

Преимущества, которыми обладает профнастил перед другими кровельными материалами:

• Легкость. Масса одного квадратного метра металлического листа 3,7-6 кг в зависимости от толщины. Для сравнения этот показатель у шифера 10-18 кг; керамической черепицы — 35-40 кг. Для восприятия веса стальной кровли не требуется усиление стропильной системы, дополнительное упрочнение стен и фундаментов.
• Простой монтаж. Профлист выпускается погонажем. Его нарезают на панели любой длины (до 12 м), соответствующей размеру ската крыши. Укладывают на специальный каркас — обрешетку — с вертикальным нахлестом на одну волну.
• Малое количество стыков. Благодаря тому, что скаты перекрывается цельными элементами, отсутствуют горизонтальные зазоры. У атмосферной влаги меньше путей, чтобы просочиться в подкровельное пространство.
• Декоративность. Покрытия для профнастила, помимо защиты, придают материалу нарядность. Полимерные составы — полиэстер, полиуретан, поливинилхлорид, акрил и ПВДФ — обладают механической прочностью, химической и температурной устойчивостью, различной степенью стойкости к солнечному свету.
• Долговечность. Срок службы профилированной кровли напрямую зависит от свойств покрытия, технологии монтажа и условий эксплуатации. Гарантия составляет от 15 до 50 лет.
• Негорючесть. Очень ценное качество для деревянных домов, где нельзя применять легко возгораемые материалы.
• Прочность. Листы профнастила для крыши выдерживают нагрузки в 10 раз большие, чем плоские металлоконструкции такой же толщины. Это связано с наличием ребер жесткости, увеличивающих несущую способность профлиста.
