Устройство пола по грунту с подпольем: как это работает и почему это важно

Устройство пола по грунту с подпольем: как это работает и почему это важно

Подполье – это пространство под полом, которое используется для размещения инженерных сетей и систем вентиляции. Устройство пола по грунту с подпольем – это процесс создания пола, который опирается на грунт и имеет подполье под ним. Этот тип пола используется в различных зданиях, таких как офисы, магазины, жилые дома и производственные помещения. В этой статье мы рассмотрим, как работает устройство пола по грунту с подпольем и почему это важно.

### Работа устройства пола по грунту с подпольем

Устройство пола по грунту с подпольем включает в себя несколько этапов:

1. Подготовка грунта. Первым этапом является подготовка грунта для установки пола. Это включает в себя уборку грунта, устранение его неровностей и уплотнение.

2. Установка подполья. Затем устанавливается подполье, которое состоит из стальных или деревянных рам, которые устанавливаются на расстоянии 40-60 см друг от друга. В рамы помещаются инженерные сети и системы вентиляции.

3. Установка пола. Затем на подполье устанавливается пол, который может быть сделан из различных материалов, таких как бетон, дерево или керамогранит.

### Почему устройство пола по грунту с подпольем важно

Устройство пола по грунту с подпольем имеет ряд преимуществ:

• Экономия места. Подполье позволяет разместить инженерные сети и системы вентиляции под полом, что освобождает место в помещении.
• Удобство обслуживания. Подполье позволяет легко добраться до инженерных сетей и систем вентиляции для их обслуживания и ремонта.
• Улучшение акустики. Подполье может быть использовано для улучшения звукоизоляции помещения.
• Улучшение теплоизоляции. Подполье может быть использовано для улучшения теплоизоляции помещения.

### Таблица преимуществ устройства пола по грунту с подпольем

Преимущество	Описание
Экономия места	Подполье позволяет разместить инженерные сети и системы вентиляции под полом, что освобождает место в помещении.
Удобство обслуживания	Подполье позволяет легко добраться до инженерных сетей и систем вентиляции для их обслуживания и ремонта.
Улучшение акустики	Подполье может быть использовано для улучшения звукоизоляции помещения.
Улучшение теплоизоляции	Подполье может быть использовано для улучшения теплоизоляции помещения.

### Список преимуществ устройства пола по грунту с подпольем

• Экономия места
• Удобство обслуживания
• Улучшение акустики
• Улучшение теплоизоляции

### Вывод

Устройство пола по грунту с подпольем – это эффективный способ создания пола, который позволяет разместить инженерные сети и системы вентиляции под полом, что освобождает место в помещении и улучшает его акустику и теплоизоляцию. Этот тип пола используется в различных зданиях и имеет ряд преимуществ, таких как экономия места, удобство обслуживания, улучшение акустики и теплоизоляции.

Связанные вопросы и ответы:

Что такое устройство пола по грунту с подпольем

Такие перекрытия нулевого уровня делаются с опорой непосредственно на грунт, в них не предусмотрено вентилируемого подполья. Конструкцию принято называть пирогом. В общих чертах устройство слоеного пирога пола по грунту можно описать следующим образом:

· основа - плотный грунт, с которого удален естественный травяной покров;

· втором слоем идет насыпной утрамбованный слой песка;

· третьим - гидроизоляция;

· четвертым - черновая стяжка;

· пятым - слой гидроизоляции;

· шестым - слой утеплителя;

· финишная цементно-песчаная стяжка.

Устройство пирога может несколько отличаться, оно диктуется конструктивными и инженерными решениями, включенными в проект дома. Главное отличие - основание, на котором будет устраиваться пол. Существует три типа конструкции - на бетонной заливке, на сухой стяжке и на деревянном настиле. Их подробное описание мы дадим дальше, а пока выделим преимущества и недостатки перекрытий нулевого уровня, выполненных по грунту.

Положительные стороны полов по грунту

· просто и быстро монтируются;

· устойчивы, выдерживают значительные нагрузки;

· практически не нагружают стены по сравнению с перекрытием с опорой на стены;

· стойкие к внешним воздействиям;

· легко ремонтируются;

· подходят под любые напольные покрытия;

· позволяют монтировать систему «теплый пол».

Какие недостатки есть у такого решения?

Минусов у популярной конструкции немного:

· полы по грунту требуют прокладки слоя утеплителя;

· их нельзя монтировать по слою сыпучих материалов толще 60 см;

· подходят не для всех типов фундамента - хороши для ленточного, но не годятся для сложных опорных конструкций.

Укладка по грунту не применима в местностях, где случаются подтопления и разливы рек. Технология также не подходит для болотистой почвы и почвы с высоко залегающими грунтовыми водами.

Какие преимущества имеет устройство пола по грунту с подпольем

Сегодня расскажу свой опыт - как делал бетонный полы по грунту кривыми руками. И вначале небольшой спойлер - все естественно сделано не правильно, но за то - очень долго, тяжело и дорого.

Так как стройка производится в условиях экономических трудностей и не стабильной ситуации в мире - то начинать лить полы решил сам. Первая моя ошибка - в том, что я не сделал полы на фазе строительства фундамента. Тогда можно было просто подогнать миксер с дешёвым, относительно бетона на гранитном щебне, М200 штукатурным раствором подвижности П4 и лопатами, тяпками и прочими швабрами растащить будущие полы. Но денег не было, хотелось уйти под крышу до зимы, и вот - стоит коробка, а момент упущен. И теперь стены мешают подавать бетон с лотка. А насос стоит так, что я даже не рассматриваю. Так что решил по чуть чуть, сам заливать по комнате. Начать я захотел с подбетонки. Это вторая ошибка - точнее второе мое личное желание. В целом - «подбетонка» не обязательна в некоторых случая. Если утепление происходит посредством ЭППС, то на утрамбованный песок просто укладывается гидроизоляция, а сверху ЭППС, дальше можно уже организовать стяжку, лучше армированную. Но чисто для «надёжности», вернее сказать, по велению души, я решил подготовить основание из тощего самомесного бетона, марки около М150.

Работы начал с того, что вывел уровень подбетонки, и по этому уровню организовал монтаж фундамента под перегородки. Далее заполнял песком полученные «комнаты» так, чтоб до уровня перегородок оставалось 5см. Песок проливал водой и трамбовал подручными ручными средствами. В качесве съёмных маяков - использовал два отрезка бруса 100х50мм, как направляющие.

Затем на песчаное основание укладывал полиэтиленовую пленку толщиной в 150-200мкм и заливал бетон.

Устанавливал маяки по уровню, заполнял пространство между маяками и потом протягивал правилом плоскость. Так как все делал один, сил было затрачено огромное количество. Никому не советую этим заниматься, делайте полы на стадии фундамента.

Однако в целом, за пару недель, я смог организовать бетонную подготовку всего пола. Далее осталось положить ЭППС, в моем случае 10см, делал два слоя по 5 см, укладывал в разбежку. А потом заказал полусую стяжку, так как это не дорого, ровно и самое главное за 1 день.

А теперь главная причина, почему я допустил эти ошибки. Потому что есть Самая Главная Ошибка, начать стройку без достаточного количества денег.

Хотя - не знаю, реально ли иметь достаточное количество денег на стройку? Ведь строители могут подобрать работы на любое количество денег так, что их не хватит. И что же теперь, не быть самостройщиком и не строиться в долго и дорого?

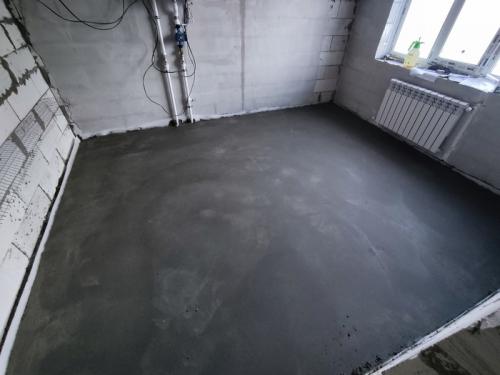

А вот это же помещение сейчас, спустя 4 месяца летней самостройки. От песка до пола один шаг - длинною в лето, и геморрой с кулак….

Ну и вывод: Если вам нравится процесс создания чего либо своими руками, не хватает денег сделать все разу - то конечно можно заниматься такими делами как я. Но если вы дружите с головой, имеете средства - то делайте все правильно, фундамент с полами по грунту, а потом уже стены и крышу. Не знаю зачем написал, минусите, а нас - рать.

Какие материалы можно использовать для устройства пола по грунту с подпольем

Начнем с негативной стороны вопроса и опишем недостатки полов по грунту, о которых часто говорят заказчики.

• Грунт не является надежным основанием – на просадочных грунтах полы по грунту могут просесть, перекоситься и такие факты в строительстве встречаются. Это говорит о том, что подготовка под полы была выполнена неправильно, при этом на грунт опираются не только полы, но и сам фундамент, отмостки, дороги. Сам факт того, что все эти конструкции опираются на грунт не приводит нас к заключению, что от них нужно отказаться.

Чтобы не допустить ошибок при уплотнении грунта под фундамент, читайте статью (8 ошибок при уплотнении грунта) на нашем сайте.

• Сложности контроля – в случае с полами по грунту очень важно, чтобы работы на всех этапах были выполнены качественно. Например, нужно проследить за правильностью уплотнения и бетонной подготовки. В меньшей степени эта проблема актуальна для самостройщиков, тут правильнее говорить о контроле за собственной работой.

Ошибкам, которые часто допускают при устройстве полов по грунту, мы посвятили отдельную статью (9 ошибок при устройстве полов по грунту).

• Дом без подвала – в домах с полами по грунту придется отказаться от подвальных помещений, так как технология их не предусматривает. Если в доме необходим подвал, то в этом случае надо будет делать перекрытия.

• Строительство на сложных грунтах – в некоторых случаях полы по грунту оказываются невыгодными с экономической точкой зрения. Например, если грунт под домом плохо поддается уплотнению или имеется большой черноземной слой, замена которого по затратам будет превосходить устройство перекрытий.

Как долго длится установка устройства пола по грунту с подпольем

Для того, чтобы качественно обустроить бетонные полы в частном доме, следует соблюдать определенные условия. К ним относятся следующие обстоятельства:

• необходимость образования сплошной основы для монтажа чистового покрытия;
• не должно быть соприкосновения плавающей стяжки со стенами.

Опорой плавающей стяжки является хорошо утрамбованный грунт, поэтому ей не грозит деформация в результате просадки или вспучивания.

Кроме того, отпадает необходимость в обустройстве вентиляции подполья, не происходит скапливания радона, снижаются потери тепла. Также исключаются финансовые затраты на строительство опалубки, так как в качестве ее нижней части выступает почва. Схематично бетонный пол по грунту изготавливается следующим образом:

• удаляется верхняя часть грунта, которая представляет из себя трудно уплотняемый плодородный слой, производится утрамбовка основания;
• обеспечивается выравнивание подстилающим слоем до 40 сантиметров из песка или щебенки;
• для предотвращения повреждения слоя гидроизоляции выполняется подбетонная стяжка;
• далее укладывается гидроизоляционный материал;
• поверх него — утеплитель;
• затем на армирующую сетку заливается раствор бетона;
• для предотвращения соприкосновения со стенами по периметру прокладывается демпфирующий слой;
• с помощью специальных уголков выполняется компенсационный шов.

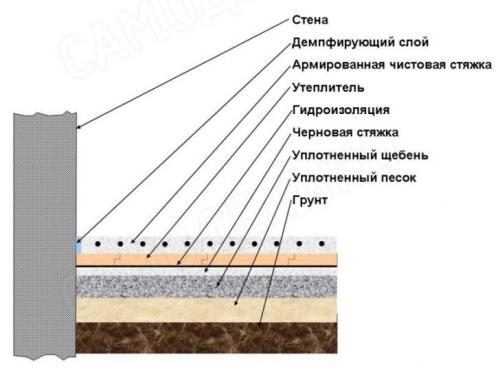

Схема устройства бетонного пола по грунту

Такая схема заливки полов, выполненная своими руками, позволяет обеспечить высокие эксплуатационные качества залитого по грунту бетонного пола. Пытаясь сэкономить на его обустройстве, некоторые владельцы частных домов исключают из схемы выполнение отдельных элементов подготовки бетонной стяжки, что приводит к риску ее повреждения в дальнейшем.

При выполнении работы нужно понимать, что плавающая бетонная стяжка не является силовым элементом, поэтому для обладающих значительным весом отдельно расположенных конструкций выполняется фундаментальное основание.

Какие факторы влияют на стоимость установки устройства пола по грунту с подпольем

Полы по грунту — это технология создания чернового пола, опирающегося непосредственно на подстилающие слои почвы. Такая методика доступна при отсутствии цокольного этажа или подвального помещения . Она проста и экономична, используется преимущественно на вспомогательных и хозяйственных постройках — гаражах, хранилищах, банях и т.д.

Для жилых домов такая технология применяется реже, так как требует качественного утепления , гидроизоляции , а в идеале — установки системы «теплый пол».

Следует учитывать, что техника устройства полов по грунту подходит только для традиционных типов ленточного основания и не годится для комбинированных типов опорных конструкций, таких как свайно-ленточная и т.п.

Существуют разные типы черновых полов по грунту :

• Бетонная стяжка с опорой на несущие стены.
• Бетонная стяжка с опорой на слой грунтовой засыпки и являющаяся опорной площадкой для стен.
• Дощатый настил на лагах.
• Сухая стяжка с плавающим полом и т.д.

Различные варианты конструкции требуют собственных методов строительства и состава пирога пола по грунту. Заливать массив бетона прямо на слой засыпки нельзя, необходимо создать соответствующие подготовительные слои, обеспечивающие жесткость, устойчивость к нагрузкам и теплоизоляцию.

Деревянный настил проще в укладке, но также требует выполнения серьезных подготовительных работ.

ОБРАТИТЕ ВНИМАНИЕ!

Основным фактором, влияющим на состояние полов по грунту, является наличие и глубина залегания грунтовых вод. Без обследования участка принимать решение о создании такого пола не следует.

Можно ли установить устройство пола по грунту с подпольем самостоятельно

Как сделать теплый пол по грунту в частном доме

Что собой представляет теплый пол на грунте

Конструкция теплого пола, которая укладывается в помещениях, напоминает своеобразный «пирог», поскольку состоит из нескольких слоев.

Заливка теплого пола по грунту напрямую зависит от характеристик почвы. Она должна отвечать определенным требованиям и нормативам.

Так, подземные воды должны находиться не выше, чем 5–6 метров от уровня верхнего слоя

Важно, чтобы почва участка не имела высокое значение рыхлости и воздушности. Потому не допускаются строительные работы на песчаниках и черноземе

Важно также учитывать нагрузку, которая будет приходиться на конструкцию в процессе эксплуатации. Устройство пола должно обеспечить следующее:

надежную тепловую изоляцию комнаты;

не дать грунтовым водам затопить помещение;

устранить внешние шумы;

не допустить проникновения водяного пара;

обеспечить комфорт жителям.

Выбор труб для нагрева пола

В отличие от распространённого мнения выбор труб для устройства теплообменника в полу не так широк. Всего существует два варианта: сшитый полиэтилен и медь. Самые очевидные плюсы специальных материалов — это долговечность, стойкость к деформациям, малый коэффициент линейного расширения. Но главное преимущество — кислородный барьер, который, в конечном счёте, пресекает возникновение осадка на внутренней поверхности труб.

Смысл использования меди в высокой теплопроводности трубок и устойчивости к коррозии. Очевидным недостатком можно назвать сложность монтажа и высокий риск выхода из строя при наличии твёрдых частиц (песка) в теплоносителе. Не смотря на то, что для пайки нужна лишь недорогая газовая лампа и флюс, правильно согнуть змеевик — сложная задача. Это при том, что поворотов медной трубки может быть несколько десятков и одна ошибка, повлёкшая излом, приводит к браку всего отрезка или необходимости дополнительной пайки.

Полимерные (полиэтиленовые) трубки имеют более высокий коэффициент теплового расширения, помимо этого теряют прочностные свойства при нагреве выше эксплуатационных температур, однако в тёплых полах в принципе теплоноситель не нагревается свыше 40 оС. Удобство монтажа — очевидный плюс. Легко гнётся и укладывается спиралью или змеевиком. Труба поставляется в бухтах по 200 м, позволяя укладывать тёплые полы без единого соединения во всём объёме будущей стяжки. Большая часть фирменных полиэтиленовых трубок подразумевает использование специального инструмента для опрессовки и сварки.

Рекомендации по выбору материалов

Приведем список оборудования и стройматериалов, которые пойдут на монтаж водяного теплого пола:

труба диаметром 16 мм (внутренний проход — Ду10) расчетной длины;

утеплитель полимерный – пенопласт плотностью 35 кг/м³ или экструзионный пенополистирол 30—40 кг/м³;

лента демпферная из пенополиэтилена, можно взять «Пенофол» без фольги толщиной 5 мм;

пена монтажная полиуретановая;

пленка толщиной 200 мкм, скотч для проклейки;

пластиковые скобы или хомутики + кладочная сетка из расчета 3 точки крепления на 1 метр трубы (интервал 40…50 см);

теплоизоляция и защитные чехлы для труб, пересекающих деформационные швы;

коллектор с нужным числом выводов плюс циркуляционный насос и подмешивающий клапан;

готовая строительная смесь для стяжки, пластификатор, песок, гравий.

Почему на теплоизоляцию полов не стоит брать минеральную вату. Во-первых, понадобятся дорогие плиты высокой плотности 135 кг/м³, во-вторых, пористое базальтовое волокно придется защищать сверху дополнительным слоем пленки. И последнее: к вате неудобно крепить трубопроводы — придется класть металлическую сетку.

Пояснение по поводу использования кладочной сварной сетки из проволоки Ø4—5 мм. Запомните: стройматериал не армирует стяжку, а выступает подложкой для надежного крепления труб пластиковыми хомутиками, когда «гарпуны» плохо держатся в утеплителе.

Вариант крепления трубопроводов на сетку из гладкой стальной проволоки

Толщина термоизоляции принимается в зависимости от расположения теплых полов и климата в месте проживания:

1. Перекрытия над отапливаемыми комнатами – 30…50 мм.
2. На грунте либо над подвалом, южные регионы – 50…80 мм.
3. То же, в средней полосе – 10 см, на севере – 15…20 см.
