Конструкция стропильной крыши, скаты которой состоят из нескольких плоскостей, называется ломаной. От количества наклонных поверхностей и изломов линий зависит обустройство самой несущей системы. Но основные элементы каждой из них стандартны – это мауэрлат, стропильные ноги, балки, стойки, подкосы и затяжки. В зависимости от конструктивной схемы могут присутствовать схватки, висячие стропила, вертикальные и горизонтальные связи. Следует учесть, что металлочерепицу допустимо укладывать на кровлю с уклоном не менее 15°. В противном случае в зимний период могут образовываться снеговые «мешки», а в летний – затекание дождя.

Металлочерепицу допустимо укладывать на кровлю с уклоном не менее 15°.

Обустройство скатной крыши выполняется в следующей технологической последовательности:

• монтируются балки перекрытия и временный настил (если перекрытие железобетонное, эта позиция опускается);
• на наружные стены укладывается мауэрлат;
• устанавливаются стойки и перекрытия соединяются балками, образуя П-образные элементы;
• по верху вдоль каждого ряда стоек укладываются боковые прогоны, на которые крепятся стропильные ноги (в центре, где прогиб максимален, могут устанавливаться подкосы);
• монтаж наслонных стропил с опиранием на боковой прогон внизу и коньковый – вверху;
• устраиваются связи для обеспечения пространственной жесткости конструкции.

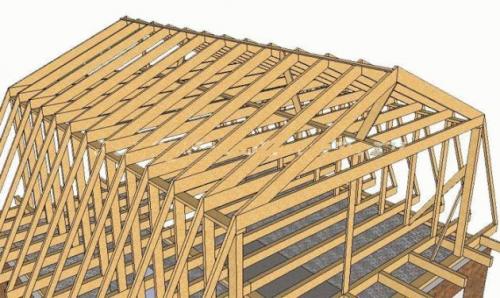

Возводить ломаную крышу с использованием каркасной схемы очень удобно, поэтому с такой технологией может справиться и не специалист.

Связанные вопросы и ответы:

Что такое ломаная крыша

Мансардной она называется потому, что обустраивать жилое помещение под такой крышей – это оптимальный вариант. Если рассматривать ее снаружи, не вдаваясь в тонкости стропильной системы, то крыша имеет также два разнонаправленных ската, но с переломом в верхней части. При этом, начало ската от конька до перелома имеет пологий угол наклона, а далее, до свеса – более крутой. Торцы выглядят, как фронтоны, имеющие форму прямоугольника снизу, и треугольника сверху.

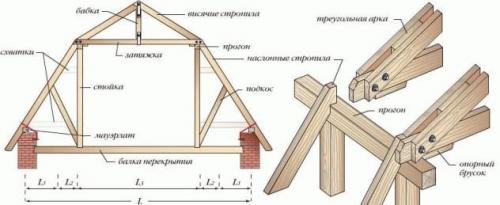

Особенности конструкции

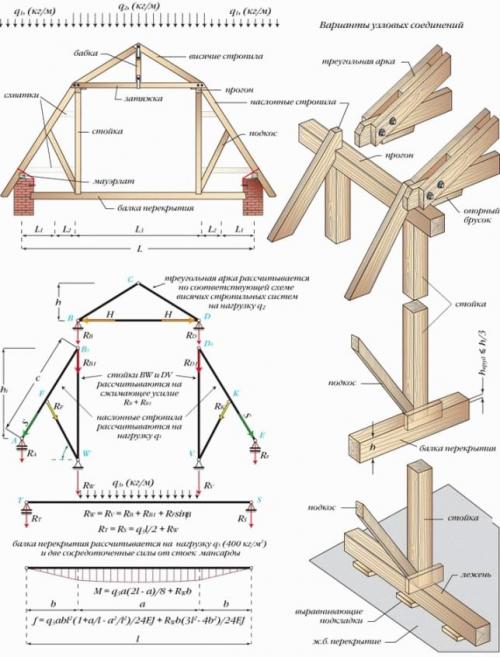

Стропильный каркас у ломаной крыши намного сложнее, чем у классической. Дороже обходится и ее обшивка, так как на линии излома требуется применение особых мер по гидроизоляции. Сам каркас состоит из секций, которые опираются на мауэрлат и дополнительно на балки межэтажного перекрытия. Каждая секция состоит из двух опорных ног (крутой скат) и двух в своде (пологий скат).

В месте излома секции устанавливается горизонтальная перемычка, которая в будущем будет служить основой для потолка мансарды. Также каждая секция подпирается двумя вертикальными стойками, которые верхней частью упираются в место излома крыши, а нижней – на балки межэтажного перекрытия. Аналогично с двухскатной стропильной системой соседние секции соединяются продольными перемычками и дополнительными укосинами между собой.

Плюсы

Главный плюс – увеличенное пространство внутри. Площадь мансарды при ломаной крыше почти соответствует площади первого этажа.

Минусы

Из недостатков стоит отметить только сложность реализации и повышенные расходы на материалы из-за особенностей стропильной системы.

Какие материалы можно использовать для кровельных работ на ломаных крышах

Виды ломаных крыш для частных строений:

1. Квадратный. Здесь между наслонными стропилами и стойками образован прямой треугольник. Внутренний разрез мансарды напоминает квадрат, откуда схема и получила своей название. Идеальный вариант для домов с небольшой площадью и возможностью обустроить высокую мансарду. Этот вариант идеально подойдет для беседки или небольшого каркасного дома;

Конструкция квадратной ломаной крыши

• Прямоугольный. Этот тип конструкции подразумевает увеличение карнизного свеса за счет более широких откосов и балки перекрытия. Этот вариант подойдет, если дома имеет большую квадратуру. Для предупреждения деформации наслонных стропил, подкосы укрепляются при помощи небольших стоек. Так оформляются как жилые дома, так и дачные, т. е., сезонные;

Пример прямоугольной системы

• Комбинированная. Эта схема сочетает в себе конструктивные особенности предыдущих. В качестве дополнительных опор могут быть установлены балки подпорок и наслонных стропил. Часто укрепляется бабка. Система применяется для больших жилых мансард. Главным удобством такой конструкции является прочность, благодаря чему на поверхности кровли можно установить башенки или купола. Таким образом часто оформляется коттедж или загородный дом с верандой;
• Трехфронтонная и более. Узлы фронтона в этой конструкции дополнительно укрепляются специальными элементами, т. к. в противном случае они могут деформироваться. Главным отличием этой конструкции от классической ломаной является наличие особых укрепленных коньковых прогонов. Также здесь присутствуют диагональные стропила, которые значительно больше накосных. Этот тип конструкции используется для кирпичного здания, строения из бруса или блоков. Благодаря такой схеме установки можно сделать интересный интерьер мансарды с ломаной крышей.

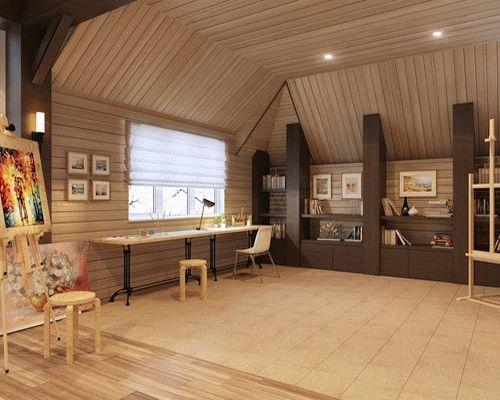

Интерьер мансарды ломаной крыши

Помимо этого, ломаная кровля может использоваться для любых подсобных помещений (гаража, бани) и домов со встроенными комнатами (верандами, теплицами и т. д.).

Перед началом работы нужно сделать чертежи ломаной крыши. Различные варианты с балконом, окнами и прочими элементами есть в свободном доступе в сети интернет, в формате dwg, например. Нужно учитывать, что это модульная конструкция, её узлы требуют соответственного соединения. Для крепления балок между собой используются кронштейны. Чтобы произвести расчет крепежных элементов также понадобится чертеж и технологическая карта.

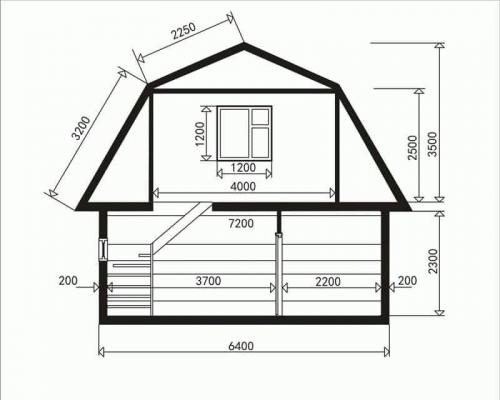

Чертеж ломаной крыши с окном Пример профессионального чертежа

Пошаговая инструкция, как сделать своими руками ломаную крышу:

Материалы для кровельных работ на ломаных крышах

При выборе материалов для кровельных работ на ломаных крышах необходимо учитывать несколько факторов, таких как климатические условия, дизайн и бюджет. Ниже перечислены некоторые из наиболее популярных материалов, которые можно использовать:

• Металлочерепица: Это один из самых популярных материалов для кровельных работ на ломаных крышах. Металлочерепица легкая, прочная и имеет длительный срок службы.
• Керамическая черепица: Это традиционный материал, который часто используется для кровельных работ на ломаных крышах. Керамическая черепица прочная, долговечная и имеет эстетический вид.
• Асбестоцементная черепица: Это недорогой материал, который часто используется для кровельных работ на ломаных крышах. Асбестоцементная черепица легкая, прочная и имеет длительный срок службы.
• Рулонные материалы: Это современный материал, который часто используется для кровельных работ на ломаных крышах. Рулонные материалы легкие, прочные и имеют длительный срок службы.
• Мембранная кровля: Это современный материал, который часто используется для кровельных работ на ломаных крышах. Мембранная кровля легкая, прочная и имеет длительный срок службы.

Виды ломаных крыш для частных строений

Ломаные крыши можно использовать для различных типов частных строений, таких как:

• Дома: Ломаные крыши часто используются для домов, поскольку они позволяют создать дополнительное пространство для жилья.
• Бани: Ломаные крыши часто используются для бань, поскольку они позволяют создать дополнительное пространство для отдыха.
• Гаражи: Ломаные крыши часто используются для гаражей, поскольку они позволяют создать дополнительное пространство для хранения.
• Веранды: Ломаные крыши часто используются для веранд, поскольку они позволяют создать дополнительное пространство для отдыха.
• Теплицы: Ломаные крыши часто используются для теплиц, поскольку они позволяют создать дополнительное пространство для выращивания растений.

Пошаговая инструкция, как сделать своими руками ломаную крышу

Чтобы сделать ломаную крышу своими руками, необходимо следовать следующим шагам:

1. Создайте чертежи ломаной крыши: Это необходимо для определения размеров и формы крыши.
2. Подготовьте материалы: Это необходимо для определения количества и типа материалов, которые будут использоваться.
3. Установите балки: Это необходимо для создания основы крыши.
4. Установите кровельные материалы: Это необходимо для создания водонепроницаемой поверхности.
5. Установите дополнительные элементы: Это необходимо для создания дополнительного пространства и функциональности.

Это основные шаги, которые необходимо выполнить, чтобы сделать ломаную крышу своими руками. Однако, перед началом работы, необходимо обязательно консультироваться с профессионалами и следовать всем необходимым правилам безопасности.

1. Сначала монтируется мауэрлат и балки перекрытия. Они будут служить потолком для нижнего этажа. Перед установкой их необходимо обработать антисептиком для защиты от воздействия влаги и микроорганизмов;
2. Под деревянный скат устанавливается пароизоляция и гидроизоляция. Эти меры нужны для защиты потолка от конденсата из дома и возможной влажности под стойками;
3. В зависимости от того, какая выбрана планировка, нужно заранее продумать размеры стоек. Стандартно они на 10 см превышают необходимую высоту потолка, т. к. после установки стропильной системы будет производиться внутренняя чистовая отделка;
4. Нужно отметить, что от размера вертикальных стоек будет зависеть уклон всей крыши. Поэтому подбирайте их высоту так, чтобы кровля была под углом 15 и более градусов. В противном случае, с неё будет затруднен отвод жидкости;

Пошаговая инструкция с фото

• Далее, устанавливаются стойки. Их строительство подразумевает монтаж вертикальных балок с временными распорками, которые убираются после установки верхнего перекрытия и бабки. В противном случае, конструкция деформируется и схема кровли будет нарушена;
• Над стойками устанавливаются доски перекрытия. Для соединения верхнего перекрытия и вертикальных балок применяются специальные угловые распорки. Для установки бабки нижние горизонтальные доски дополнительно укрепляются ригелями. Они гарантирую жесткость временной установки;
• После производится расчет необходимого расстояния между нижними стропилами. Делать это можно исходя из материала, которым будет перекрываться кровля, или при помощи стандартных значений. Специалисты рекомендуют использовать шаг 1 метр, если площадь большая – 1,2. Они должны быть встроены в вертикальные стойки;
• Наслонные стропила должны несколько нависать на стены. Это поможет обеспечить дополнительную защиту дома из сруба или пеноблоков от воздействия дождя и снега. По окончанию монтажа, карниз подшивается. Для этого можно использовать пластиковый сайдинг под сруб, профнастил или деревянные доски;
• Когда крепеж завершен, временные ригеля заменяются постоянными кронштейнами.

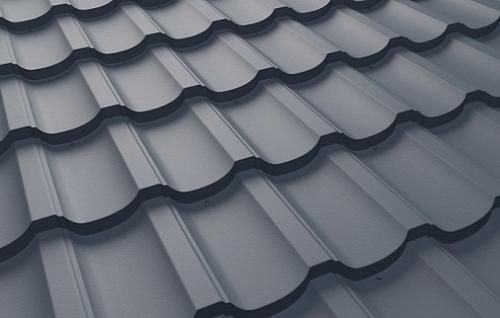

Какие типы металлочерепицы наиболее подходящие для ломаных крыш

Кроме редких исключений, все виды металлочерепицы представляют собой многослойный «пирог», который с лицевой стороны завершает полимерный защитный слой. Это тонкая пленка, нанесенная на прогрунтованную оцинковку, и от свойств этой пленки во многом зависит долговечность материала. Особенно если цинковое покрытие у стали четвертого или третьего класса.

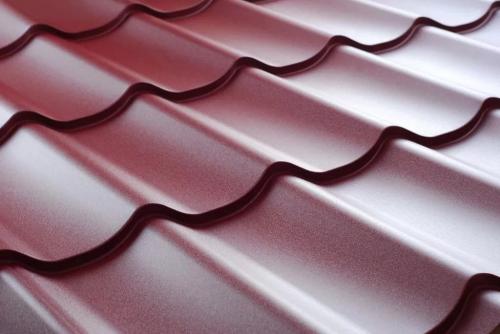

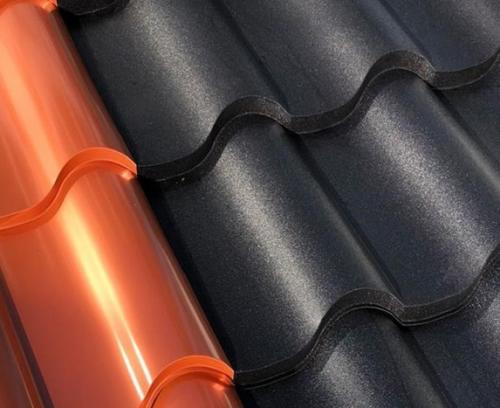

Глянцевый полиэстер

Металлочерепица с глянцевым полиэстеровым покрытием — настоящий рекордсмен по распространенности, который с большим отрывом занимает первые места по продажам. Причина проста — низкая цена, которая сочетается с неплохими свойствами.

Так, срок службы металлочерепицы с защитным слоем из полиэстера — от 15 лет. Это эластичное, термостойкое и устойчивое ко многим химическим воздействиям покрытие. К тому же оно очень разнообразное — полиэстеровая палитра часто содержит 30-40 оттенков, что значительно больше, чем у других видов металлочерепицы.

Недостатки: низкая устойчивость к механическим повреждениям, заметное выцветание со временем и срок службы, который даже в щадящих условиях вряд ли превысит 25 лет.

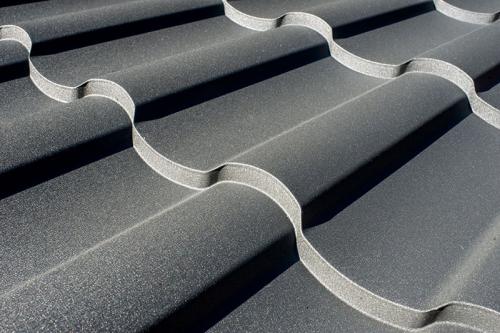

Матовый полиэстер

В отличие от глянцевого полиэстера, который обычно наносится слоем толщиной 25 мкм, покрытие из матового полиэстера куда толще — в среднем до 35 мкм. Кроме того, в его состав введены добавки, которые делают такое покрытие благородно шершавым, бархатистым на вид.

И добавки, и увеличенная толщина делают защитный слой из матового полиэстера более устойчивым к механическим повреждениям и ультрафиолету. Металлочерепица с таким покрытием прослужит примерно на десятилетие дольше, то есть 25-30 лет. Но за это приходится платить меньшим разнообразием цветов и большей стоимостью.

Полиуретан (пурал)

Металлочерепицу с полиуретановым покрытием под торговой маркой Pural впервые выпустила финская компания RUUKKI еще в середине 90-х. Поэтому такой вид покрытия металлочерепицы еще называют «пураловым». Все без исключения полиуретановые покрытия:

1. Очень прочные и устойчивые к механическим повреждениям — их сложно стесать и поцарапать при перевозке, им не страшны когти животных и птиц, они устойчивы к истиранию при сходе снежных пластов.
2. Химически стойкие к широкому кругу соединений, включая щелочи, кислоты, соли. Это позволяет использовать металлочерепицу с полиуретановым покрытием на крышах промышленных предприятий или зданий, построенных возле соленых водоемов.
3. Практически не выцветают, сохраняя первоначальный цвет десятилетиями.
4. Устойчивы к перепадам температур.
5. Обеспечивают металлочерепице длительный срок службы — вплоть до 50 лет гарантированной эксплуатации.

Параметры новинки оказались настолько впечатляющими, что сегодня премиальные полиуретановые покрытия предлагают все крупные производители металлочерепицы. В частности, у компании «Металл Профиль» это покрытия Purman^®, VikingMP^®Е и Puretan^®, а у Grandline — PurPro Matt 180, PurLite Matt, серии Quarzit и GreenCoat Pural.

Недостаток у таких покрытий тоже общий — цена. Разница между самыми дешевыми видами металлочерепицы с полиуретановым и полиэстеровым покрытиями одного производителя будет как минимум двойной.

PVDF

Покрытие PVDF — это поливинилиденфторид, смешанный с акрилом. По химической стойкости PVDF нет равных, поэтому металлочерепицу с таким покрытием рекомендуют для кровель на химических предприятиях и животноводческих фермах.

Но, как ни странно, главное преимущество PVDF не в этом, а в его способности сохранять цвет. Поэтому иногда PVDF используют в качестве финишного слоя текстурированных покрытий металлочерепицы. Например, тех, что имитируют внешний вид натуральной черепицы. Кроме того, в палитру PVDF-покрытий некоторые производители добавляют эксклюзивные оттенки: перламутровые, металлики.

Из недостатков PVDF стоит отметить высокую цену, которая характерна для всех премиальных покрытий, и небольшую толщину — до 27 мкм.

Пластизол (пластизоль)

Покрытие Пластизол очень толстое — оно наносится слоем около 200 мкм, что обеспечивает исключительную стойкость к механическим повреждениям. Поскольку сделано покрытие из ПВХ, оно также устойчиво к химическим воздействиям, пусть и уступает в этом PVDF. Большая толщина позволяет создавать на покрытии рельефный рисунок, например, имитировать текстуру натуральной кожи.

Но, несмотря на перечисленные преимущества, используют металлочерепицу с Пластизолом редко. Во-первых, такое покрытие быстро выцветает. Во-вторых, оно плохо переносит сильный нагрев. Поэтому в южных регионах такой вид металлочерепицы вряд ли прослужит дольше 25-30 лет. А вот в северных регионах с высокой снеговой нагрузкой она покажет себя неплохо.

Какие инструменты и материалы необходимы для установки металлочерепицы на ломаных крышах

После создания обрешетки и должных мер по изоляции можно приступать к покрытию кровли волнистыми листами черепицы из металла.

1 этап – укладка листов

Традиционно установка крыши из металлочерепицы может выполняться одним из двух вариантов:

1. начинайте с правого края крыши и накладывайте каждый следующий лист на предыдущий;
2. если начинаете с левого края, то новый лист подкладывается под предыдущий.

Начав установку листов, сразу не крепите листы полностью – лучше слегка схватывать по четыре листа в ряду, при помощи уровня выравнивать их и только затем окончательно крепить.

В месте соединения четырех листов будет появляться лишнее утолщение. Его быть не должно, поэтому под штамповочной линией нужно выпрямлять капиллярные канавки (либо срезать часть угла).

2 этап – установка планок

Настелив металлочерепицу, нужно переходить к финальной маскировке щелей. Для этого внахлест на 2 см устанавливаются планки на торцы, гвоздями прибивается карнизная планка внахлест на 10 см, далее время установить кровельную планку с уплотнителем. При наличии труб и оконных проемов ниже уровня конька используйте одинарные модули для их оформления и герметизации.

3 этап – конек

Предпоследний этап – обустройство конька, который монтируется на торцовых планках с выступом в пару сантиметров. Старайтесь повторять угол наклона крыши коньком, сгибая и разгибая его для придания нужной формы.

4 этап – ендова

Финальный этап создания кровли – обустройство ендовы, которая служит для отвода атмосферных осадков с крыши. Для нее тоже понадобятся доски. Начинайте с нижнего края и укладывайте элементы внахлест на 25 см. Рекомендуется дополнительно использовать уплотнитель.

5 этап – декоративная маскировка

Если в некоторых местах остались видны срезы листов, крепеж, то вы можете замаскировать их декоративными накладками и заглушками. Это не только эстетично, но и практично – влага не будет воздействовать на материалы изнутри, то есть, они будут защищены от деформации под воздействием окружающей среды.

Как правильно подготовить крышу к установке металлочерепицы

Чтобы крыша из металлочерепицы обеспечивала отсутствие, ее утепляют. Наиболее популярным вариантом теплоизоляции такой кровли является монтаж минеральной ваты. Дышащая структура данного утеплителя не позволяет образовываться конденсату на внутренних и внешних стенках, обеспечивая нормальный микроклимат на чердаке, мансарде.

Минеральную вату закладывают между стропильными ногами. Чтобы она не проваливалась, с внутренней стороны стропильных ног устанавливается черновая обрешетка. Для защиты утеплителя теплой кровли от попадания из помещения влажного воздуха дополнительно укладывается пароизоляционная пленка.

Пошаговый монтаж теплоизоляции выглядит следующим образом:

• Пароизоляция крепиться непосредственно к стропильным ногам скобами или гвоздями. Полотна кладут внахлест с наложением одного края на другой не менее 20 см. Стыки проклеивают скотчем для герметизации.
• Снизу пленки, к стропильной системе, прибивается черновая обрешетка. Она служит опорой для установки минеральной ваты. В качестве материала для такого каркаса могут использоваться обрезные доски одинаковой толщины. Шаг обрешетки делают любым. Главное, чтобы утеплитель хорошо удерживался.
• Следующий шаг – монтаж теплоизоляции. Плитную или рулонную минеральную вату укладывают враспор между стропильными ногами. Рекомендовано использовать плиты, ширина которых на 20% больше, чем дистанция между стропильными ногами.
• При использовании плитного утеплителя также рекомендуется проклеить стыки, образующиеся между двумя элементами при их закладке. Это обеспечит отсутствие образования мостика холода.

Когда монтаж утеплителя для крыши под металлочерепицу готов, изнутри можно делать подшивку чистовой облицовки. Для этого используют щитовые материалы или погонажные изделия. Широко распространенными являются плиты ДСП, ОСП, фанера, вагонка, пластиковые панели, ЦСП, гипсокартон и прочее.

Как правильно подготовить крышу к установке металлочерепицы

Чтобы крыша из металлочерепицы обеспечивала отсутствие конденсата, ее утепляют. Наиболее популярным вариантом теплоизоляции такой кровли является монтаж минеральной ваты.

Дышащая структура данного утеплителя не позволяет образовываться конденсату на внутренних и внешних стенках, обеспечивая нормальный микроклимат на чердаке, мансарде.

Минеральную вату закладывают между стропильными ногами. Чтобы она не проваливалась, с внутренней стороны стропильных ног устанавливается черновая обрешетка. Для защиты утеплителя теплой кровли от попадания из помещения влажного воздуха дополнительно укладывается пароизоляционная пленка.

Пошаговый монтаж теплоизоляции:

1. Когда монтаж утеплителя для крыши под металлочерепицу готов, изнутри можно делать подшивку чистовой облицовки.
2. Для этого используют щитовые материалы или погонажные изделия.
3. Широко распространенными являются плиты ДСП, ОСП, фанера, вагонка, пластиковые панели, ЦСП, гипсокартон и прочее.

Таким образом, правильная подготовка крыши к установке металлочерепицы обеспечивает комфортное и безопасное проживание в доме.

Как выбрать правильный тип металлочерепицы для ломаных крыш

Выбирать металлочерепицу необходимо по следующим параметрам:

1. Форма волны, т.е ее внешний вид (разная у каждого типа металлочерепицы).
2. Полимерное покрытие (верхний слой: цвет и состав);
3. Толщина металла;

Таким образом тип металлочерепицы -это ее внешний вид, форма (4 типа : «СуперМонеррей», «Трамонтана», «МонтеКристо», «МонтеРроса»), а полимерное покрытие — это верхний слой непосредственно самого металла, из которого изготавливается металлочерепица (то есть это металл, сырье, которому и придают необходимую форму). Каждый тип полимерного покрытия имеет свои уникальные свойства, толщину и цветовую гамму.

Итак, при выборе металлочерепицы необходимо определится с внешним видом(типом металлочерепицы) и выбрать металл с определенным полимерным покрытием, из которого и будет она изготовлена. Самый распространенный выбор в нашем регионе- это металлочерепица «СуперМонтеррей» с полимерным покрытием полиэстер. Но мы рекомендуем посмотреть все возможные варианты и сделать выбор в пользу того материала, который понравится именно Вам.

Определяемся с типом (видом) металлочерепицы (форма волны)

Параметры штампованного профиля не только формируют эстетику внешнего вида, но и определяют жёсткость металлочерепицы. С увеличением перепада высот рельефа растёт способность металлического листа к восприятию нагрузок, сопротивлению деформирующим изгибам.

У нас Вы можете выбрать следующие типы металлочерепицы:

Рассмотрим подробно эти 4 вида (типа) металлочерепицы:

СуперМонтеррей

Наиболее узнаваемой и востребованной в нашем регионе стала металлочерепица «СуперМонтеррей». Этот вид профиля изготавливается из металла всех видов полимерного покрытия, в том числе и из стандарного, самого распространенного полиэстера в толщинах 0,4мм и 0,45мм, а также во всех покрытиях премиум сегмента в толщине 0,5мм. Подробнее о видах полимерных покрытий можно прочитать далее, после ознакомления с другими видами металлочереицы.

Обратитесь к нашим менеджерам, чтобы получить бесплатный расчёт количества листов для вашей кровли, который выполняется с использованием специализированной програ ммы. Для расчёта нам понадобятся точные поскатные размеры крыши. При наличии металла нужной толщины на изготовление листов металлочерепицы длиной от 0,5 до 8 метров нам понадобится не более 3-4 рабочих дней. Для выполнения объёмного или нестандартного заказа срок изготовления может увеличиться. Если объём заказа не превышает 50 м², то он будет выполняться одновременно с изготовлением более крупной партии аналогичного профиля, т.е. дата готовности останется открытой.

Технические характеристики (тип) металлочерепицы «СуперМонтеррей»:

• Общая ширина: 1190 мм
• Полезная ширина: 1100 мм
• Длина листа, минимальная: 0,5м
• Длина листа, максимальная: 8м
• Высота ступеньки: 21 мм
• Длина ступеньки: 350 мм

Толщина металла:

• 0,5 мм во всех полимерных покрытиях
• 0,45 мм в покрытиях Полиэстер и Viking 0,45мм
• 0,4 мм только в покрытии Полиэстер

Трамонтана

Основные отличия металлочерепицы «Трамонтана» – усиленная геометрия профиля и гарантированная водонепроницаемость. Благодаря этим качествам она обладает повышенной ветроустойчивостью и может эксплуатироваться в сложных климатических условиях. Усовершенствованная конструкция капиллярного жёлоба не позволяет воде просочиться под крышу при любых обстоятельствах. Высокая точность стыковки листов материала тоже служит важным условием защиты от влаги. Нижняя кромка листов обрабатывается в 3D-формате, обеспечивающем незаметность линии стыков горизонтального нахлёста. «Трамонтана» изготавливается только в листах толщиной 0,5 мм.

Технические характеристики (тип) металлочерепицы«Трамонтана»:

• Общая ширина: 1195 мм
• Полезная ширина: 1155 мм
• Длина листа, минимальная: 0,475м
• Длина листа, максимальная: 8м
• Высота ступеньки (выбирается Вами):
• 25 мм - размер S
• 30 мм - размер М
• 35 мм - размер Х
• Длина ступеньки (выбирается Вами):

Монтекристо

Мягкая волнообразная форма металлочерепицы «МонтеКристо» удачно имитирует натуральную керамическую черепицу, благодаря чему дом приобретает респектабельный, стильный вид.

Технические характеристики (тип) металлочерепицы «Монтекристо»:

• Общая ширина: 1200 мм
• Полезная ширина: 1150 мм
• Длина листа, минимальная: 0,475м
• Длина листа, максимальная: 8м
• Высота ступеньки (выбирается Вами):

Монтерроса

Классический волнообразный профиль великолепно смотрится на любых зданиях в современном и классическом стиле. «Монтеросса» является самой высокопрофильной металлочерепицей, её рельеф достигает 77-миллиметровой высоты. Такая кровля выглядит очень выразительно и выделяется в ряду типовой застройки.

Как правильно вырезать металлочерепицу под сложные конфигурации крыши

Площадь прямоугольника, как известно, вычисляется путем умножения значений двух сторон. Чтобы определить боковую часть, нужно воспользоваться пифагоровской формулой: квадратный корень из суммы квадратов сторон. Например:

• ширина фронтонной части со свесами – 6,8 м (чтобы посчитать площадь ската двускатной крыши, нам нужна половина – это 3,4 м);
• длина ската с выступающей за фасад частью – 8,3 м;
• высота кровли с учетом карнизной части – 4,5 м.

Тогда сумма квадратов будет равна 11,56+68,89=80,45. После извлечения корня получится, что боковая сторона ската приблизительно составляет 9 метров (8,97). В итоге площадь каждого ската будет равна почти 9*8,3=74,7 кв.м. Определение размеров крыши с иной геометрией выполняется по тому же алгоритму, только формулы используются актуальные для каждой геометрической фигуры. В сложных случаях конфигурацию проще разбить на более удобные сектора, а потом все складывать. Главное – не минусовать из полученных результатов технологические проемы в кровле под окна, трубы и вентиляционные каналы, если они традиционно небольшие.

Небольшое мансардное окно на крыше с металлочерепицей

Источник krovlya.woodhouse495.ru

Переходим к кровельному покрытию

Чтобы рассчитать металлочерепицу на крышу, нужно выяснить так называемую полезную площадь выбранного образца. Например, у нас на строительной базе мне понравилась коллекция Монтекристо с фактической шириной 1200 мм, с рабочей – 1150 мм. То есть под нахлестом по следующего листа будет скрываться волна на 50 мм.

На стройбазе у нас есть полотна длиной 1600. Здесь ступеньки (поперечные волны) расположены на расстоянии 400 мм, значит полезных останется только 1200 мм. Но можно заказать у производителя сразу заготовки нужной длины. Правда для изготовления профилированных листов на завод поступают рулоны тонколистовой стали длиной порядка 8 метров. Поэтому и металлочерепицу при расчете кровли рассматривают с аналогичным ограничением (как правило, предельным значением бывает 6 метров). В сумме заказ листов по длине ската выходит экономичнее, так как поперечные нахлесты делать не приходится.

Образец коллекции Монтекристо

Источник metallprofil.ru

У меня бы на приведенном примере двускатной крыши получилось так с учетом полезных ширины и длины готовых изделий с базы. По карнизной кромке нужно 8300/1150=7,2 или 8 листов. По количеству рядов выходит 9000/1200=7,5. Здесь я округлять не стал, так как ската 2. Ровный счет оказывается актуальным: на оба ската 15 полотен. В сумме получилось для покрытия всей кровли – 8*15=120 штук (или 7,2*15=108). Можно проще рассчитать – по квадратуре крыши: 74,7*2= 149,4 кв.м, 1,2*1,15=1,38 кв.м, 149,4/1,38=109 штук. То есть без округления результаты фактически совпадают.

В этом

Дополнительные элементы

Металлочерепицу сейчас фактически никто не стелет без дополнительных профилей, что производители предлагают для комплектации коллекций. Это конек, карниз, планки на фронтон или нижняя, верхняя ендова, снегозадержатели. Количество этих элементов также можно рассчитать с помощью калькулятора для металлочерепицы на крышу. Если самостоятельно определять расход, то планки, как правило, поступают в продажу длиной до 2 метров и здесь нахлесты соблюдаются всего на 100 мм. То есть, например, торцевых профилей понадобится (18*2)/1,9=18,9 или 19 штук на каждую сторону.

Доборные элементы для кровли из металлочерепицы

Источник avito.st

С саморезами все также несложно. На квадратный метр основного покрытия крыши металлочерепицей рассчитывается порядка 6-8 штук. То есть на 149,4 кв.м. понадобится около 1000-1200. Если доборных элементов много, то можно смело брать 5 упаковок кровельных саморезов по 250 штук.

Как правильно закрепить металлочерепицу на ломаных крышах

Наши преимущества

	Официально устроенные специалисты
	Самые низкие дилерские цены на материалы
	Многолетний опыт работы, высокая квалификация
	Успешное выполнение государственных заказов
	Гарантия на работы- 5 лет!

Ломанной называется кровля, скаты которой состоят не из одной, а нескольких плоскостей. В зависимости от схемы, в ее конструкции могут присутствовать: висячие стропила, навесные элементы, мауэрлат, стропильные балки, стойки и подкосы с затяжками. Установка листов металлочерепицы на такой кровле представляет собой определенные сложности в технологическом процессе. Кроме того, необходимо учитывать, что данный вид кровельного материала допустимо монтировать лишь на крышу с уклоном более 15 градусов.

Создание каркаса кровли

Обустройство ломаной кровли происходит в несколько технологических этапов:

устанавливаются балки перекрытия, а также временный настил (в случае железобетонного перекрытия, данный этап опускается);

устанавливается мауэрлат;

укладывают стойки и перекрытия, соединяя их балками в П-образную форму;

монтируют боковые прогоны поверх каждого ряда стоек;

крепят стропильные ноги (в центре может потребоваться установка подкосов в виду сильного прогиба);

обеспечивается пространственная жесткость конструкции при помощи соединительных элементов.

Использованием каркасной схемы для возведение ломаной крыши существенно упрощает технологический процесс. При этом с данным видом работ может справится и человек без опыта подобных работ.

Установка контробрешетки

После установки каркаса можно приступать к. Начинать нужно с контробрешетки, которая необходима для крепления рулонной гидроизоляции. Ее делают из небольших деревянных брусков с размерами 50*50 мм и укладывают из обрезных досок с шагом в 300-400 мм. Там, где ожидаются максимальные нагрузки на обрешетку (конек и ендова), ее делают сплошной.

Укладка планки ендовы

Поскольку ломанная поверхность имеет также внутренние стыки, то перед началом монтажа кровельного покрытия, в них устанавливают внутреннюю палку ендовы. Нахлест составляет 120-140 мм. После этого приступают к разметке и. При этом для обеспечение герметичности ломанной кровли организуется внутренний металлический фартук.

Установка листов металлочерепицы на ломанной кровле

, а в данном случае - монтаж листов металлочерепицы, начинают с торца крыши. Здесь лист закрепляется при помощи строительного самореза в области конька. Вынос должен быть не более 40мм. Дальнейшее направление укладки может быть как слева-направо, так и наоборот, а в некоторых случаях и вовсе - по длине. Крепление листов производят саморезами снизу: в подошву волны через волну. Далее саморезы ввинчивают в шахматном порядке, что обеспечивает лучшее крепление. Боковой нахлест закрепляют саморезом по гребню волны.

Выполнить весь перечень технологических работ по укладке листов металлочерепицы на ломанную кровлю без опыта и специального инструмента практически невозможно. Доверив решение этой задачи специалистам из компании “ЦКФ Профессионал", вы избавите себя от возможных последствий некачественного ремонта, а ваша кровля прослужит долго и без протечек.

Как обеспечить водонепроницаемость металлочерепицы на ломаных крышах

Учитывая, что стандартные крыши с покрытием из металлочерепицы представляют собой скатные кровли с деревянной обрешеткой, для их гидроизоляции применяют только рулонные материалы разного типа, основным критерием при выборе которых является наличие в кровельном «пироге» теплоизоляционного слоя.

Антиконденсатные пленки

Такой материал обычно применяют для гидроизоляции неутепленных (так называемых «холодных») скатных крыш с покрытием из металлочерепицы или профнастила. Армированная пленка этого типа имеет многослойную, состоящую из основы в виде плетеного полипропиленового полотна, а также защитных слоев из полипропилена структуру и слоя вискозы. К характеристикам антиконденсатной гидроизоляции относится паронепроницаемость, самая высокая среди всех материалов водонепроницаемость, соответствующая классу W1, устойчивость к воздействию высоких температур и ультрафиолета. Падение капель образующегося с внутренней стороны конденсата на пол предотвращает впитывающий влагу текстильный слой.

Супердиффузионная мембрана

Мембрана изготавливается из ПВХ, ЕПДМ, ТПО или других полимерных материалов и чаще всего применяется для гидроизоляции утепленных крыш. К отличительным особенностям супердиффузионных мембран относится паропроницаемость, позволяющая отводить конденсат из помещения, не допуская его попадания на утеплитель, высокая степень прочности и полная водонепроницаемость. Отвод конденсата обеспечивает двухслойная структура, состоящая из ворсистого слоя, накапливающего влагу, и гладкого покрытия с микроскопическими отверстиями, служащими для отвода этой влаги наружу.

Рулонный рубероид в настоящее время используют для гидроизоляции крайне редко.

Таким образом, основным отличием гидроизоляции для металлочерепицы, определяющим сферу ее применения, является ее паропроницаемость, помимо этого может отличаться тип, прочность и плотность материала, количество слоев и другие характеристики.

Как обеспечить долговечность и долгосрочную эксплуатацию металлочерепицы на ломаных крышах

Главное отличие сложных крыш из металлочерепицы заключается в наличии дополнительных архитектурных дополнений, таких например как шпиля или башня. Если планируется строить кровлю с подобными дополнениями, то важно еще на стадии проектирования определиться с кровельными материалами. Рекомендуется использовать в качестве кровельного материала битумную черепицу или металлочерепицу. Сразу отметим, что оба предлагаемые варианта отличаются своими преимуществами и достоинствами. Монтаж выбранного кровельного материала осуществляться должен с учетом всех требований, поскольку только так можно будет в конечном итоге получить крышу, главное преимущество которой будет надежность, красота и долговечность.

Сложные крыши из металлочерепицы могут быть:

• шатровыми,
• вальмовыми,
• полувальмовыми,
• многощипцовыми, сводчатыми.

Каждый из вышеперечисленных видов требует индивидуального подхода при выполнении монтажа. Специалисты нашей компании благодаря всему необходимому инструменту и конечно опыту способны выполнить устройство любого из перечисленных видов крыши из металлочерепицы. Поэтому если вы планируете начать строительство в Москве или Подмосковье, то обращайтесь к нам и мы на обоюдно выгодных условиях выполним для вас монтаж сложной крыши из металлочерепицы.

Ломаная крыша из металлочерепицы: особенности монтажа

Выполнять монтаж ломаной крыши из металлочерепицы следует с точным соблюдением всех требований и технологий. Главная сложность, которая возникает при выполнении монтажа, заключается в закрытии стыков от попадания бокового ветра и косого дождя.

При выполнении монтажа обязательно нужно проводить монтаж гидроизоляционного материала. Укладка гидроизоляции выполняется на обрешетку с нахлестом не менее 5 см. Только после того, как подготовительные работы будут в полном объеме выполнены, начинается укладка ломаной крыши из металлочерепицы. Последовательность выполнения работ по монтажу:

• Первым покрывается нижний скат и только после этого верхний.
• На нижний край обрешетки устанавливается карнизная планка, благодаря чему повысится защита от проникновения влаги под кровлю.
• Вступать кровельный материал за край нижней точки обрешетки должен не более чем на 5 см.

При выполнении кровельных работ важно в точности соблюдать технологию монтажа. Для того чтобы гарантированно получить качественный результат, рекомендуется обратиться за помощью к специалистам, которые способны при выполнении монтажа в точности соблюсти все требования и инструкции.

Укладка металлочерепицы на ломаную крышу

При выполнении работ важно в точности учитывать все нюансы, так как от этого будет зависеть долговечность и качество выполненного покрытия. Особое внимание необходимо уделить укладке гидроизоляционного материала, поскольку именно он будет обеспечивать защиту деревянным конструкциям крыши и непосредственно кровельному материалу от воздействия влаги.

Крепление металлочерепицы на ломаную крышу выполняется на обрешетку, обустройство которой проводится с использованием досок толщиной не более 2 см. Укладываться гидроизоляция может с зазорами и без них, все зависит от конструкции крыши и угла ее наклона.

Выполняется монтаж кровельного материала в строгой последовательности. Первым делом в нижней части обрешетки выполняется монтаж карнизной планки. Только после этого выполняется размещение листов на обрешетке и дальнейшая их фиксация. Важно отметить, что укладка металлочерепицы на ломаную крышу выполняется исходя из типа кровли. Так, при выполнении работ на шатровой крыше листы начинают укладываться от верхней точки, на двухскатной кровле только с правого или левого торца. Если монтаж выполняется с левого, то все последующие листы укладываются под предыдущий лист с захватом одной волны. Если монтаж начинается с правого торца, то каждый последующий лист укладывается на волну предыдущего.

Как покрыть ломаную крышу металлочерепицей?

Прежде чем приступить к выполнению работ, важно внимательно ознакомиться с материалами, информация которых позволит узнать, как покрыть ломаную крышу металлочерепицей. Освободить себя от сложностей связанных с выполнением монтажа вы можете только при условии, что обратитесь в нашу компанию. Так, если вы оформите заявку, то наши специалисты приедут к вам на объект вне зависимости от того где он находится в Москве или Подмосковье и выполнят все требуемые работы с соблюдением технологии и основных требований.

Важно отметить, что для крепления листов следует использовать только белые саморезы имеющие под шляпкой резиновую прокладку, которая не позволит влаге проникать под кровельный материал. Крепление следует выполнять в шахматном порядке через каждую волну. Если все требования будут в точности соблюдены, то, в конечном результате, ломаная крыша из металлочерепицы получится красивой, надежной и долговечной.
