К основным элементам стропильной системы кровли вальмового типа можно отнести :

• мауэрлат/балки перекрытия (опора для стропильных ног);
• коньковый прогон (элемент, который вместе с накосными стропилами определяет конфигурацию крыши);
• рядовые боковые стропила (соединяют конек и несущие стены);

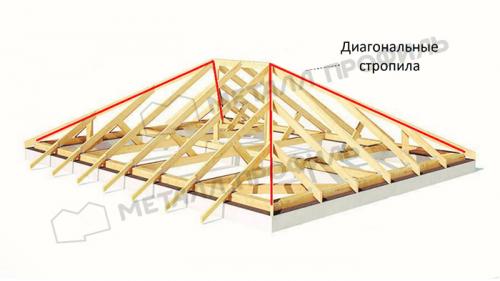

• диагональные (угловые, накосные) стропила (направлены от углов стен к коньку);
• центральное стропило вальма;
• нарожники (укороченные стропильные ноги, соединяющие накосные стропила с мауэрлатом);
• подкосы и стойки (применяются в качестве дополнительных опор);
• ригели (обеспечивают жесткую связь стропильных ног между собой попарно);
• шпренгель (выполняет функцию дополнительной опоры диагонального стропила).

конструкция и устройство вальмовой крыши

При строительстве вальмовой крыши с применением висячих стропил коньковый прогон не устанавливается. Вместо этого монтируются центральные фермы – стропильные ноги, соединенные ригелями для жесткости. Стропильная система в центральной части будущей вальмовой крыши выполняется точно так же, как и при строительстве двухскатной.

Стропильные фермы рекомендуется изготавливать на земле по заранее подготовленному шаблону, чтобы точно соблюсти все размеры. При монтаже ферм необходимо проверять вертикальность каждой конструкции.

Важно, чтобы крайние стропильные фермы находились на одинаковом удалении от соответствующих торцевых стен здания: это обеспечит правильную геометрию и симметричность вальм.

После монтажа ряда из ферм в коньковой части получившейся системы (на обоих скатах) монтируются бруски или доски, связывающие фермы между собой. Затем к крайним фермам пристыковываются накосные стропила, опирающиеся на углы здания. На следующем этапе монтируется центральное стропило вальма (на каждом треугольном скате) и нарожники.

Стропильные фермы могут опираться на мауэрлат либо балки перекрытия. При разработке проекта следует учитывать, что во втором случае шаг укладки балок должен соответствовать шагу стропил. Если стропильная система предусматривает монтаж ферм на мауэрлат, то затяжки, расположенные в нижней части ферм, не только обеспечат жесткость конструкции, но и могут служить балками перекрытия.

строительство стропильной системы вальмовой крыши

Нижняя затяжка может применяться, если длина пролета не превышает 6 метров. Если висячие стропила монтируются в пролет от 6 до 7,5 метра, необходимо использование ригелей в верхней части. При длине пролета 7,5 – 9 метров верхнюю часть стропил следует связать с затяжкой с помощью бабки (стойки). Если длина пролета составляет от 9 до 10 метров, предыдущий вид конструкции следует усилить подкосами.

Перед тем, как приступить к монтажу стропильной системы, необходимо проверить геометрию стен постройки. Верхняя часть стен (мауэрлат, балки перекрытия) должны располагаться строго горизонтально.

Связанные вопросы и ответы:

Что такое вальмовая стропильная система крыши

Конкретное исполнение кровли влияет на наличие тех или иных элементов в ее конструкции. Однако когда выполняется стандартное строительство вальмовой крыши, всегда монтируется:

• Балка на коньке крыши. Этот элемент еще принято называть коньковым брусом. Он является одной из основных несущих деталей. На него опираются боковые ребра кровельной конструкции.
• Стропила, которые устанавливаются по диагонали от нижнего угла крыши к краю опорной коньковой балки. Это боковые ребра кровли. Они представляют собой длинные стропильные ноги и являются сторонами торцевых треугольных поверхностей и трапециевидных скатов конструкции.

Основные элементы крыши, включая диагональные стропила Источник twimg.com

• Центральные стропильные ноги – элементы с одинаковой длиной. Фиксация их верхней части выполняется на коньковом брусе. На каждом трапециевидном скате закрепляется по два таких элемента. Центральные стропильные ноги также монтируются посередине треугольных наклонных поверхностей крыши. Получается, что к одному краю конька примыкает три таких элемента.
• Промежуточные стропила, которые закрепляются на скатах в виде трапеций. Они монтируются между центральными строительными ногами. Промежуточные детали еще называют рядовыми элементами. Они позволяют полностью сформировать плоскости скатов в форме трапеций. В нижней части крыши промежуточные стропила фиксируются на обвязке, которая закрепляется вверху стен. Они являются одними из элементов карниза постройки.
• Короткие стропила, которые вверху соединяются с диагональными ребрами конструкции. Каждый такой элемент представляет собой нарожник. Они закрепляют на треугольных скатах крыши по обе стороны от центральной стропильной ноги. Их также монтируют в угловых частях трапециевидных плоскостей кровли.

Нарожники слева и справа от диагональной стропильной ноги Источник mystroy24.ru

Конструкция вальмовой крыши с опиранием стропил на мауэрлат подразумевает монтаж и других элементов. Одним из них является стойка. Она служит опорой для коньковой балки. Ее монтаж осуществляется в месте соединения 2-х стропильных ног на коньке.

Сам мауэрлат всегда монтируется, когда возводится крыша на стенах из кирпича, пенобетона и другого подобного стройматериала. Этот элемент стропильной системы создается из бруса. Его крепление осуществляется по всему периметру постройки.

Стойки-опоры встречаются не в каждой крыше вальмового типа. Ведь эти элементы не позволяют создать полностью свободное пространство под кровлей, чтобы обустроить жилое помещение. Поэтому вместо их используются другие детали.

При строительстве крыши также может монтироваться затяжка. Это элемент, который скрепляет стропильные ноги. Во многих проектах функцию затяжек выполняют балки перекрытия.

Если в крыше предусмотрен большой свес, тогда осуществляется монтаж кобылок. Эти детали закрепляются на уже зафиксированные стропила. Монтаж кобылок выполняется, чтобы лучше защитить верхнюю часть стен от осадков.

Стропила, удлиненные кобылками Источник krovlyakryshi.ru

Конструкция стропильной системы вальмовой крыши с опиранием стропил на балки перекрытия может включать дополнительный элемент. Он представляет собой усиливающую деталь. Ее устанавливают на той стороне крыши, на которую воздействует ветровая нагрузка. В некоторых проектах ветровая балка предусматривается для каждого трапециевидного ската.

Для повышения жесткости всей системы может еще использоваться шпренгель. Благодаря наличию этой детали уменьшается нагрузка, воздействующая на стены строения. Монтируется такой элемент в углах постройки. Он размещается по диагонали и соединяет две части мауэрлата.

Еще в конструкции могут присутствовать подкосы. Их обычно закрепляют, если крыша не будет использоваться для обустройства жилых помещений. Хотя они могут фиксироваться под разными углами. Поэтому в зависимости от конструкции крыши даже при их наличии можно обустроить мансарду. Подкосы как бы подпирают стропильные ноги и обычно упираются в балки перекрытия или затяжки.

Какие материалы используются для изготовления вальмовой стропильной системы крыши

В готовом виде вальмовая крыша состоит из четырёх скатов. Два из них представляют собой две трапеции, соединённые коньком, а на месте вертикальных фронтонов у такой кровли два ската в форме равнобедренных треугольников. О том, что из себя представляют другие виды кровли, можно узнать в нашей статье

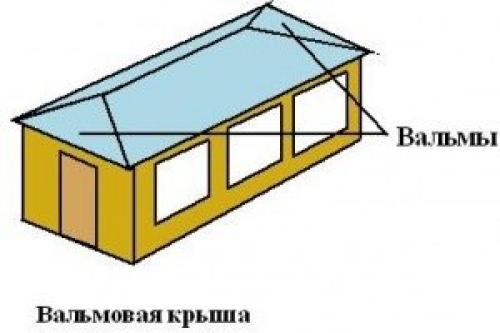

Вальмовая кровля

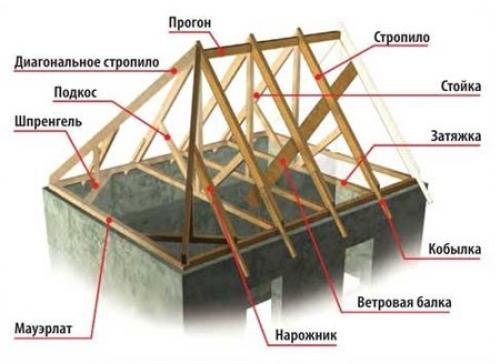

Элементы стропильной системы вальмовой крыши представлены на схеме. Мы расскажем о каждом из них.

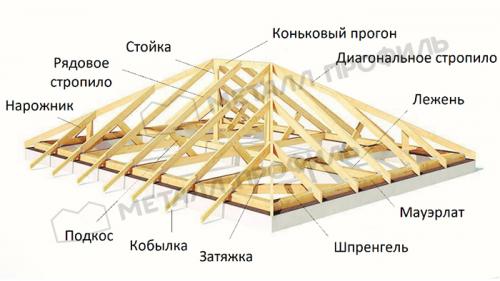

Схема стропильной системы вальмовой крыши

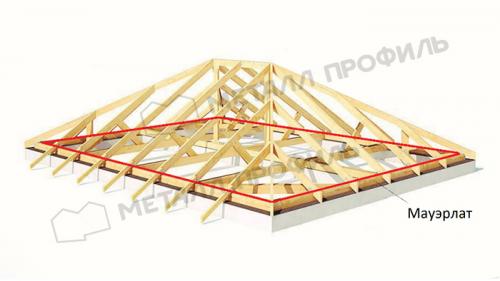

Мауэрлат

Это мощные деревянные брусья с сечением 100х100, 100х150 или 150х150 мм, которые укладывают по периметру наружных стен. Эти балки служит опорой для стропил и помогают равномерно распределить нагрузку от веса вальмовой крыши на стены.

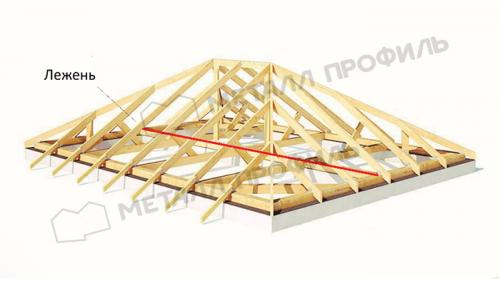

Лежень

Это брус, который укладывают на внутренние перегородки дома. Он служит основой для стоек и конькового прогона вальмовой крыши. Количество лежней зависит от количества внутренних перегородок, а их сечение, как правило, равняется сечению мауэрлата: 100х100, 100х150 или 150х150 мм.

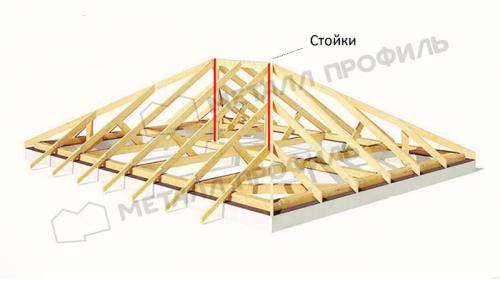

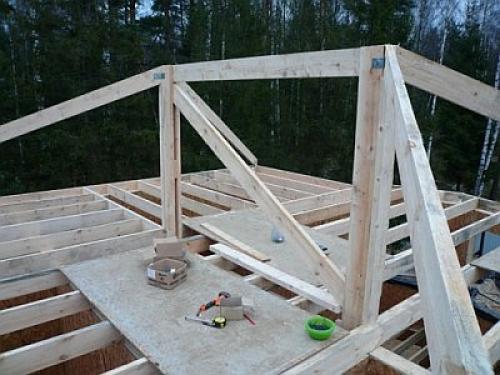

Стойки

Это опоры, которые устанавливают на лежень или балки перекрытия. Их сечение должно быть не менее 38х89 мм, рекомендуемые размеры — 100х100, 100х150 или 200х200 мм. На стойки укладывают коньковый прогон. Их высота равняется высоте крыши.

Коньковый прогон

Это перекладина, которую устанавливают горизонтально на стойки, и она служит опорой для диагональных и рядовых стропил вальмовой крыши. Сечение конькового прогона должно быть не меньше 38х140 мм, рекомендуемые размеры —100х100 или 200х200 мм.

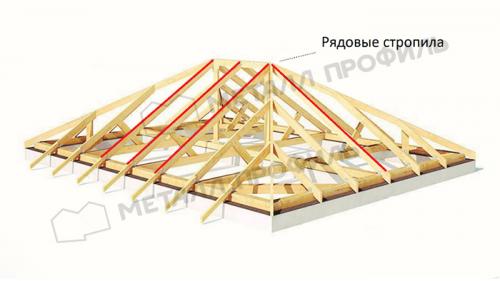

Рядовые стропила

Такие стропила служат опорой для скатов. Сверху их фиксируют на коньке, а снизу — на мауэрлате. Минимальные размеры рядовых стропил вальмовой крыши зависят от длины пролёта кровли и приведены в таблице:

Размер поперечного сечения стропила, мм	Максимальный пролет, м
Расчетная снеговая нагрузка, кПа
1,0	1,5	2,0
Шаг стропил, мм
38х89	3,11	2,83	2,47	2,72	2,47	2,16	2,47	2,24	1,96
38х140	4,90	4,45	3,89	4,28	3,89	3,40	3,89	3,53
38х184	6,44	5,85	5,11	5,62	5,11	4,41	5,11
38х235	8,22	7,47	6,38	7,18	6,52	5,39
38х286	10,00	9,06	7,40	8,74	7,66

Снеговая нагрузка в таблице актуальна для Московского региона

Диагональные (угловые) стропила

Это стропила, которые соединяют концы конькового прогона и углы мауэрлата. Благодаря им формируются вальмовые скаты. Всего таких стропил должно быть четыре — по одному на каждый угол дома. На угловые стропила вальмовой крыши приходится большая нагрузка, поэтому их делают из сдвоенных рядовых стропил. Таким образом, если сечение рядовых стропил равняется 38х89 мм, то сечение диагональных стропил будет равняться 76х89 мм.

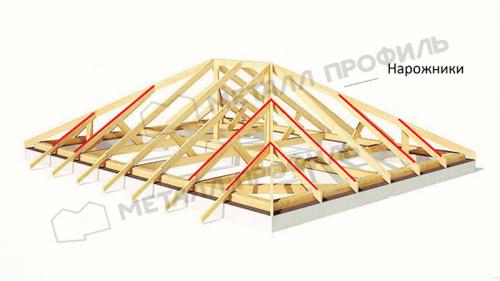

Нарожники

Это те же самые стропила, только короткие. Один их конец закрепляют на диагональных стропилах, а другой конец — на мауэрлате. Размеры нарожников такие же, как и у рядовых стропил. Они приведены в таблице выше.

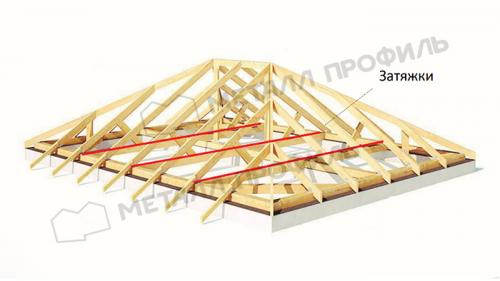

Затяжки

Это горизонтальные перемычки между каждой парой стропильных ног. Они притягивают стропила друг к другу и уменьшают нагрузку на стены. Затяжки, которые расположены под коньковым прогоном, называются ригелями. Затяжки у основания стропил можно использовать в качестве балок перекрытия. Сечение затяжек — 50х150 мм.

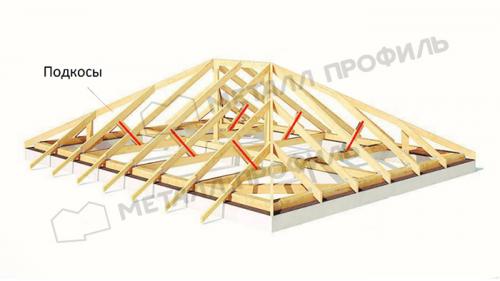

Подкосы
