Железные печи для бани. Конструктивные особенности печки для бани

Железные печи для бани. Конструктивные особенности печки для бани

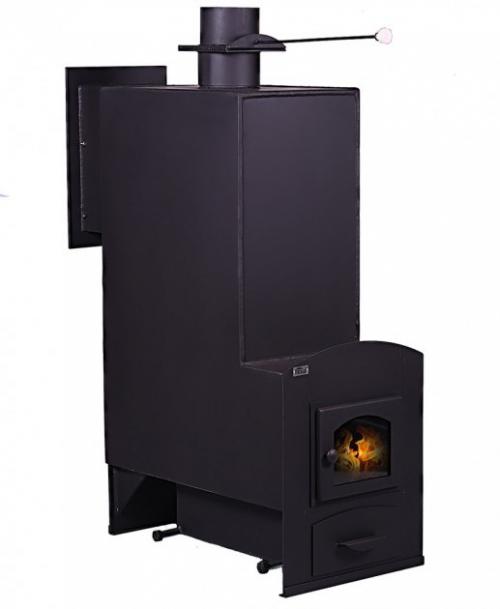

Печи из железа отличаются конструкцией, тип которой определяется чертежом.

Выделяют такие разновидности:

Устройства с закрытой конструкцией	Компактные, экономные. Чтобы повысить показатель теплоемкости, установки  обкладываются огнеупорным кирпичом красного цвета как снаружи, так и изнутри. Материал фиксируется при помощи металлических скрепов. Решетка для камней располагается в средней части конструкции.
Устройства с открытой конструкцией	Имеют небольшой бак и открытую каменку. Устанавливаются в парном помещении, чтобы быстро и качественно прогреть его. Оцинкованная крышка, которой накрываются камни, необходима для большей эффективности конструкции.
Конструкции комбинированного типа	Отличительная черта – присутствие  топливника, оснащенного задвижками в количестве двух штук, поддувалом, решеткой, парой патрубков различного диаметра (10см и 14см). Для подобных установок используются листы, изготовленные из высококачественной стали.  Толщина железа достигает 5мм.

Железная печь в баню может включать в себя топочный корпус, расположенный горизонтально либо вертикально по отношению к полу, две камеры с вертикальной загрузкой и каменку расположенную внутри конструкции. Печка для бани из железа может быть трехкамерной, с горизонтальной дровяной загрузкой, водным баком, каменкой.

Вертикальная топка дает возможность сэкономить больше свободного места в парилке, однако дрова горят непродолжительное время и их придется постоянно подбрасывать, дабы поддерживать необходимую температуру окружающего воздуха. Горизонтальная топка обладает значительными габаритами, занимает существенное свободное пространство, однако дрова сгорают медленнее. Устройства такого плана устанавливают за пределами парилки (в предбаннике), поэтому существует реальная возможность отапливать одновременно оба помещения.

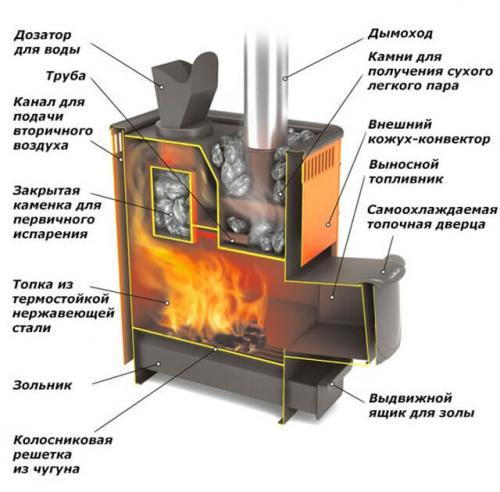

Печь для русской бани. Конструкционные особенности закрытой каменки для русской бани

Отличительно особенностью такой печи является то, что камни закладываются в отсек закрытого типа, что позволяет выделять пар исключительно при открывании дверцы в него. Чтобы наполнить помещение паром и прогреть его, дверцу открывают непосредственно перед принятием процедур. Это позволяет практически мгновенно (после тщательного накаливания камней) получить температуру в 45-60 градусов по Цельсию.

Возможно, единственным недостатком такой конструкции печи является то, что значительно большее время тратится на растопку и топлива тоже приходится тратить больше. В среднем такая печь должна начать работать за 4 часа до посещения парилки. Рассматривая банные печи для русской бани, закрытую конструкцию стоит выбирать в том случае, когда нужно поддерживать температуру в бане в течение нескольких суток после принятия процедур.

Непосредственно закрытые печи бывают двух типов:

1. Постоянные . Бак с водой и духовка прогреваются горячими газами. Камни могут при этом раскалиться до 500 градусов по Цельсию.
2. Периодические . В них газы накаливаются до большей температуры и прогревают камни до 800 градусов по Цельсию в нижней части и до 600 сверху. При таких условиях даже сажа не успевает оседать на поверхности камней, поскольку выгорает.

Теплоемкие печи для бани с внутренней каменкой закрытого типа имеют простейшую конструкцию и чрезвычайно высокий КПД. Использовать же их можно лишь в том случае, когда сами камни прогреты до рабочей температуры.

Железные печи для бани с баком для воды. Самодельные печи для русской бани

Что еще надо иметь ввиду при конструировании печи для режима русской парной? То, что имея нагретые металлические стенки удержать температуру в пределах требуемых 60-65°C нереально. Обязательно перетопите. При этом от стенок печи идет жесткое ИК излучение и рядом находится тяжело. Проблема решается двумя способами:

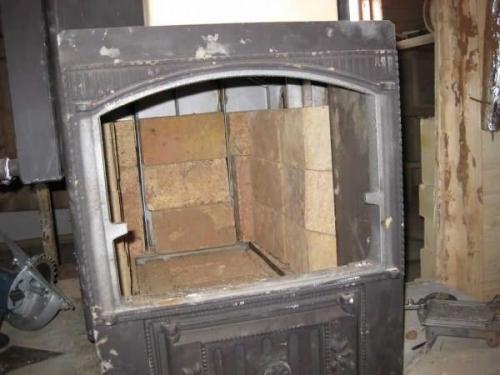

• Футеровкой топки. Внутри топка обкладывается жаростойким кирпичом (шамотным на шамотный раствор). Положить его можно на ребро, тогда толщина футеровки 6 см, а можно найти узкий шамот с ребром 3 см. В любом случае металлические стенки греются незначительно, основная энергия направлена на обогрев каменки. В этом случае надо сразу проектировать топку увеличенных размеров, учитывая, что значительный объем ее занят футеровкой. Минус этого варианта — очень высокая температура дыма, а следовательно — высокая пожарная опасность. Выход — отобрать у дыма большую часть энергии. Самый простой вариант — каменка или бак для воды на трубе. Вариант сложнее — отопительный щиток, в который подается дым непосредственно из печи, а остыв в лабиринте щитка, на выходе он имеет не более 80-120°C.



  Футеровка — обложить топку изнутри жаропрочным кирпичом

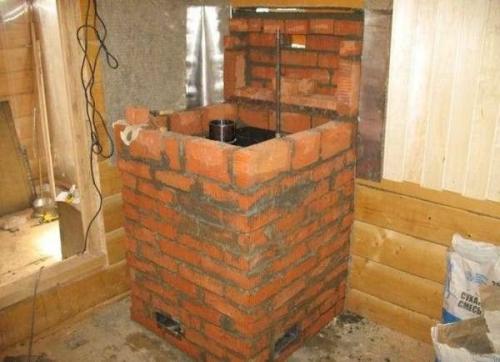

• Кирпичный экран или саркофаг вокруг металлической печи. Экран складывают из обычного керамического кирпича, в стенке делают окошки или устанавливают дверки чтобы была возможность регулировать степень нагрева воздуха в помещении. Как видим, для поддержания температуры в заданном режиме этот вариант более удобен. Но с практической точки зрения он хуже. Дело в том, что за экраном стенки топки перегреваются (конвекции почти нет и они не остывают). В результате, через некоторое время металл перегорает. Выход — ставить жаропрочную сталь или конструкционную, но большой толщины. В данном случае, чем больше будет толщина металла, тем дольше будет служить печь. По статистике самая проблемная зона — верхняя и задняя поверхность топки. Вот тут постарайтесь поставить самый толстый металл, который найдете.

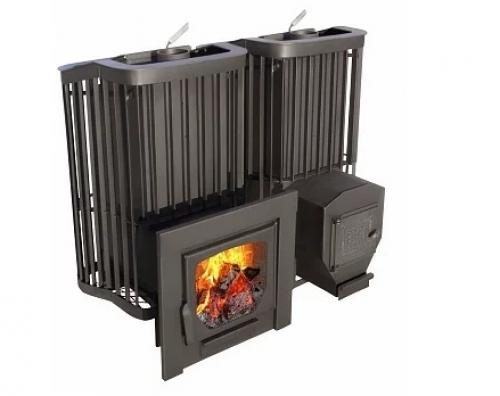

Оптимальная печь для бани. Варвара Терма — Каменка

Хорошая печь для бани. Она подойдет для людей, которые любят экспериментировать с предназначением прибора. Стандартная комплектация не включает в себя бак для нагрева воды, однако при необходимости допускается модификация модели. Также можно менять положение бака, устанавливая его даже на боку. Также можно использовать данную печь как котел для отопления. В таком случае к ней подсоединяются батареи с водяным отоплением.

Объем бака горячей воды в таком случае может достигать 60 литров. Такие габариты помогают получать достаточное количество горячей воды, не затратив на ее нагрев большего количества времени. Объем парилки, для нагрева которой может использоваться данная печь может достигать 24 метров кубических. Размеры каменки также внушительны, при этом вес самой печи может быть около 70 килограмм.

Плюсы

• Удобная установка.
• Выгодная цена
• Проста в использовании, не требует дополнительных инструментов.

Минусы

• Нагревание бака с горячей водой может потребовать больше времени, чем у других моделей.
• Возможно появление конденсированных водяных капель с последующим их стеканием по трубе.

Виктор, 53 года.

Пользуюсь данной печью около 1 года. Глобальных минусов не заметил. Единственное – приходится прочищать дымоход примерно 1 раз в месяц, иначе тяга начинает ухудшаться. Качеством пара доволен. Парилка нагревается в течение часа в среднем. Дров при этом уходит не так много. Общее впечатление положительное, так что всем любителям бань советую приобрести данный продукт.

Металлическая печь для бани своими руками. Печи для русской бани, сделанные своими руками

Самое главное при изготавливании по чертежам металлических печей для бани своими руками – это учесть, что невозможно при разогретых металлических стенках поддерживать нужную температуру в пределах 60-65 ºС (прочитайте: «Чертежи банной печи из металла – строим печь своими руками «). Обязательно придется перетапливать, что сопровождается излучением сильных ИК волн, при котором довольно тяжело находиться рядом с печью.

Решить эту проблему можно двумя методами:

• Произвести футеровку топки . Процесс заключается в обкладывании топки изнутри огнеупорным кирпичом. Достаточно укладки на ребро, при этом толщина футеровки составит 6 см, хотя встречается и узкий шамот, толщиной 3 см. Как бы то ни было, нагрев стальных стенок является незначительным, больше всего прогревается каменка. Поэтому сразу следует спроектировать топку, чтобы она была увеличенных размеров, потому как большая часть ее объема отводится на футеровку. Недостатком такого способа считается то, что в результате вырабатывается горячий дым, что понижает пожаробезопасность. Лучше всего провести его охлаждение путем установки бака или каменки на трубу. Немного сложнее – установить отопительный щиток, проходя через который, дым остывает до 80-120 ºС.
• Установить кирпичный экран вокруг печи из железа для бани. Его собирают из керамического кирпича, при этом в стенке оставляют окошки для монтирования дверок, которые позволят в будущем контролировать уровень прогрева воздуха. Можно сделать вывод, что такой вариант является лучшим из-за возможности регулирования температуры, однако он менее практичен, так как задняя стенка очень сильно перегревается, поэтому приходится в конструкцию включать жаропрочную сталь. В таком случае получается, что для более продолжительного срока службы железной банной печи, нужно выбирать довольно толстый металл. Его, как показывает практика, лучше устанавливать в верхней и нижней части топки.

Источник: https://milyj-dom.ru-land.com/novosti/metallicheskaya-pech-v-banyu-pech-dlya-bani-iz-metalla-trebovaniya-vidy-tehnologiya-sborki

Сварная печь для бани своими руками. Изготовление котла

Задавшись целью, как сварить печь для бани, необходимо придерживаться выполнения основных правил ее изготовления. Сама процедура изготовления котла несложная, но ее выполнение требует большого внимания, точности и аккуратности.

Печь своими руками изготавливается из отрезка металлической толстостенной трубы. Также можно воспользоваться обычной бочкой (с вырезанным дном) или листовым металлом, который нужно соединить шовным способом.

Для выполнения работ будут необходимы следующие материалы и инструменты:

1. Труба или лист металла толщиной 8-10 мм.
2. Труба, диаметр которой 50-60 мм.
3. Арматурные стержни толщиной 10-12 мм.
4. Чугунный колосник.
5. Болгарка.
6. Сварочный аппарат.
7. Дрель.
8. Набор отверток и молоток.

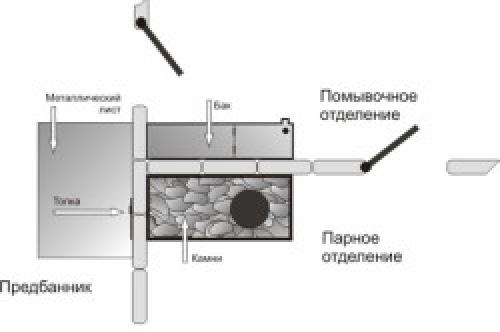

Схема монтажа печи для бани.

Чтобы изготовить банную печь, нужно отрезать кусок трубы длиной в 1 м, из него следует изготовить каменку. Второй кусок этой трубы должен быть длиной 70 см, он понадобится для выполнения водяного бачка. В нижней части длинной трубы на высоте 60 мм необходимо изготовить вырез шириной 200 мм, он будет выполнять функцию поддувала. На верхней части выреза нужно приварить толстую металлическую пластину, в которой нужно сделать отверстия. Это устройство будет необходимо для размещения колосника.

Поддувало можно изготовить и другим способом. Его конструкция будет схожа с конструкцией обычного выдвижного ящика. Это позволит избежать изготовления дополнительной дверцы. Более того, поддувало, изготовленное в виде ящика, гораздо легче будет вычистить от сгоревших продуктов отопления.

Далее примерно посередине трубы нужно вырезать отверстие, размеры которого будут составлять 30-35 см. Оно будет выполнять функцию топки. Из вырезанной части нужно изготовить дверцу, которую необходимо приварить на петли. На ее поверхности нужно приварить крючок, который поможет плотно закрывать дверцу.

Сверху топки необходимо приварить каменку и заполнить ее камнями. Для устойчивости печи нужно закрепить стальной арматурный стержень сверху каменки. Заодно он не позволит выпадать камням. Сверху банной печи нужно закрепить муфту, которая изготавливается из стальной пластины шириной 50 мм.

Видео вечная печь для бани
