Как сделать примыкание крыши пристройки к дому. Варианты односкатных крыш пристроек

Как сделать примыкание крыши пристройки к дому. Варианты односкатных крыш пристроек

Односкатные крыши пристроек тоже могут быть построены по-разному, поэтому , задумывая расширение дома или же постройку отдельного дополнительного помещения, одна стена которого будет общей с основным строением, необходимо все продумать все нюансы конструкции.

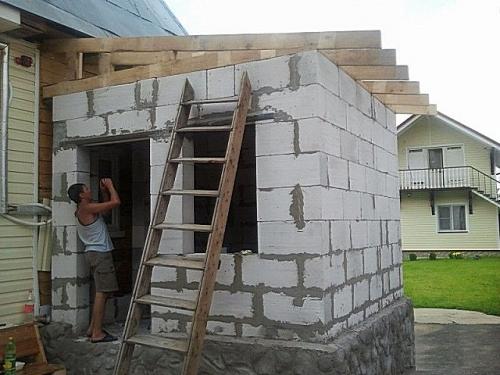

Вариант пристройки с односкатной крышей с фронтонной стороны здания.

• Первый вариант односкатной крыши может быть использован в том случае, если к дому решено присоединить веранду или террасу, а также гараж или хозяйственную постройку, то есть нежилые помещения, которые не потребуют эффективного утепления крыши. Такая односкатная кровля не имеет чердака, поэтому является холодной, и мало подходит для жилого строения дома, расположенного в регионе с суровыми зимами. Все тепло из комнат будет уходить через потолок.

Небольшая пристройка на входе в дом, для которой достаточно простейшей односкатной крыши

Именно поэтому под такой кровлей чаще всего располагают помещения, используемые в летний период или не требующие постоянного отопления в холодное время года. Конструкция подобной крыши несложна, и вполне может быть смонтирована своими силами. Кроме того, она не требует сложных расчетов , так как достаточно расположить скат кровли под нужным или даже возможным уклоном, по конкретной ситуации.

Конструкция стропильной системы односкатной крыши, пристраиваемой к стене дома, получается довольно прочной. Обычно ей придается небольшой уклон, а стропила прочно связываются с мауэрлатом и балками перекрытия, поэтому эта система выдержит самый тяжелый кровельный материал.

• Если же в пристроенной к дому части планируется обустроить жилое помещение, то угол скатов желательно все же сделать покруче. В этом случае между стропильной системой и чердачным перекрытием образуется более просторное пространство, которое позволит применить один из видов утепления крыши. Подойдет этот вариант конструкции и в том случае, если к дому пристраивается отапливаемый гараж или мастерская.

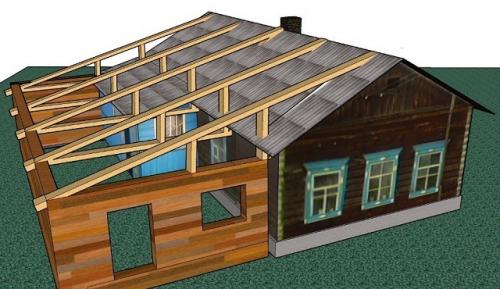

Схема объединения ската кровли, чтобы он стал общим и для дома, и для пристройки

Как можно видеть на данном 3D-проекте, стропила крыши пристройки привязываются к коньку основной стропильной системы. При этом старое покрытие ската можно даже не демонтировать, оставив его в прежнем состоянии. Исключением будут те участки, через которые пройдут установленные опорные стойки, поддерживающие стропильные ноги. А также придется освободить от кровельного материала полосу примыкания стропил к коньковому прогону.

Такая, по сути, полная реконструкция доброй половины крыши основного строения потребует точных расчетов , которые лучше всего доверить специалистам. Это связано с тем, что нагрузка на некоторые элементы значительно увеличившейся стропильной системы, а также на несущие стены существенно возрастет . Поэтому , прежде чем заниматься закупкой материалов для работы, необходимо произвести точные расчеты , которые определят возможности старой крыши и стен строения, иначе они могут не выдержать увеличенной нагрузки.

Односкатной крыше чаще всего придается не слишком большой уклон, который может составлять 20÷30 градусов. И настоятельно не рекомендуется делать на пристройке плоскую крышу, так как на ней в зимний период будет скапливаться большие снеговые наносы, массу которых стропильная система может не выдержать. А кроме того , бурное весеннее таяние снега на таком скате нередко проводит к протечкам по линиям стыка со стенами или со старым кровельным покрытием.

Пристройка к дому с двускатной крышей. Как правильно соединить односкатную крышу пристройки с двускатной крышей дома

При соединении двух крыш с разными скатами главное учитывать высоту и угол ската. Если крыша односкатная, владельцу повезло – процедура пройдет быстро. Кровлю необходимо подсоединить к стене главного здания. Крыша дома находится выше пристройки, но никакого воздействия она не окажет. Хозяину нужно лишь передать архитектурный стиль, чтобы со стороны сооружение выглядело геометрически грамотным.

Перед началом работ лучше составить чертеж или спроектировать скаты в программе по моделированию

Совет! Односкатный вариант кровли имеет слабый уклон. Он должен находиться снаружи, чтобы дождевая вода не попадала внутрь. Как основной конструктивный элемент будут использоваться балки – стропила.

Инструкция подскажет, как соединить две крыши с разными скатами между собой:

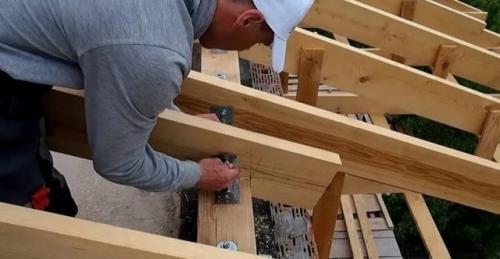

1. Первым делом устанавливают стропила. Их ведут от стены главного здания к самой дальней стенке другой постройки. К стене дома крепят горизонтальную балку и уже к ней фиксируют верхние концы стропил. Нижние устанавливают на балке стены дополнительного сооружения.

2. Стропила укладывают впритык к стене основного здания. Между стеной и материалом ставят уплотнение – перед укладкой его обрабатывают глиной или используют влагостойкий герметик. Для лучшего эффекта рекомендуют использовать специализированный профиль, который продают в магазинах вместе с влагостойким составом и уплотнителем. Если стена дома выполнена из кирпича или бетона, верхнюю часть профиля погружают в проштробленную канавку.

3. При соединении двух крыш с разными, противоположными скатами, важно расположить склон наружу. Благодаря этому будет проще чистить зимой снег. На стропила устанавливают обрешетку – она должна иметь меньшее сечение, чем у самих балок. Частоту укладки рассчитывают, исходя из кровельного материала.


Внимание! Для соединения двух крыш с разными скатами кровлю необходимо подвести под главное сооружение. Уплотнение выбирают любое. Для долговечности рекомендуют использовать специальный влагостойкий профиль.

Источник: https://interer-i-dekor.ru-land.com/novosti/kak-sostykovat-kryshu-pristroyki-i-doma-kakie-varianty-vozmozhny-v-principe

Варианты крыш пристройки к дому. Виды крыш пристроек

Односкатная крыша пристройки к дому — самый распространенный вариант. У такой крыши простая стропильная система, а монтаж кровельного покрытия сводится к зашивке ровного прямоугольника. К тому же, односкатная пристройка хорошо смотрится: из-за простоты ее легко гармонично вписать почти в любую архитектурную композицию. Еще ее можно сделать вообще практически незаметной, если смонтировать кровлю так, чтобы визуально она была продолжением ската. Так пристройка с односкатной крышей будет выглядеть не как отдельная постройка, а как часть дома. Главное, чтобы скат получился не слишком длинным, иначе будет перекос композиции, и дом будет смотреться непропорционально. Наглядный пример гармонично продленной односкатной крыши с пристройками на фото:

Второй по популярности вариант — это плоская крыша. У нее такие же преимущества, что и у односкатной кровли, разве что снег с плоской крыши плохо сходит, поэтому расчетная нагрузка больше и стропильная система нужна помощнее. Зато плоская кровля пристройки отлично подходит для домов в одном из современных стилей. Еще на ней можно сделать террасу и получить двойную пользу: и расширение жилой площади дома, и видовую площадку для отдыха.

Часто кровлю пристроенного навеса или веранды делают арочной. Такая крыша пристройки к дому смотрится воздушно и элегантно, визуально вытягивает постройку вверх, не утяжеляет дом. Кроме того, за счет обтекаемой формы на арочную кровлю ниже как ветровая, так и снеговая нагрузка. При маленьком радиусе скругления снег вообще будет сходить с такой крыши, не задерживаясь.

Двускатная крыша пристройки встречается намного реже. В основном, такую форму кровли используют при капитальной перестройке дома, когда здание расширяют и превращают его из прямоугольного в Г-образное или добавляют второе крыло. В этом случае двускатная крыша встраивается в дом по принципу щипцовой конструкции. Хорошо смотрится двускатная крыша у пристроек, сделанных не по бокам, а у фронтальной или задней части дома, например, у крыльца. Так дом приобретает более сложный и сбалансированный силуэт.

Четырехскатные, купольные, вальмовые крыши пристройки редки. Они сложны в монтаже и подходят далеко не ко всем зданиям. Зато, как и двускатными, такими крышами охотно перекрывают новые щипцы дома при его реконструкции. Кроме того, конструкции из четырех и более скатов хороши, когда нужно перекрыть пристройку сложной формы, например, Г-образную, построенную около одного из углов дома, или П-образную, охватывающую три стены здания.

Конусные и купольные крыши — это, скорее, экзотика, чем реальный вариант. Крыши такой формы делают, когда кровля пристройки к дому должна быть максимально декоративной. Как правило, пристройки-башенки делают при капитальной реконструкции здания, чтобы уравновесить его облик. Так, если с одной стороны обычного двускатного здания планируется сделать длинную односкатную пристройку, завершить ее можно одной или двумя декоративными башнями, чтобы визуально сбалансировать композицию по плотности элементов и высоте.

Стыковка крыши пристройки с крышей дома. Конструктивные особенности

Односкатная крыша – это лёгкая конструкция, имеющая один уклон. Основными элементами дома с такой кровлей считается каркас из деревянных брусков, обрешетка из досок, а также выбранное кровельное покрытие. Пристройка к дому с присоединённой кровлей отличается от отдельно стоящего сооружения тем, что одна из сторон такой конструкции надежно фиксируется к несущей стене здания .

В состав каркаса подобной конструкции входят:

1. Мауэрлат или деревянный брус, который выполняет роль опоры для стропил. Такое изделие изготавливают из твердых сортов древесины и обрабатывают антисептиками для предотвращения гниения и появления плесени. Мауэрлат держит на себе вес всей кровли, этот элемент служит для равномерного распределения нагрузок на стены здания. В этом месте и происходит соединение крыши дома и пристройки, причем один мауэрлат надежно фиксируется на стене частного дома, а второй брусок укладывают на опорные столбы.

2. Другим не менее важным элементом описываемой конструкции являются стропильные ноги. Такие детали изготавливают из деревянного бруса сечением 5*15 или 10*15 сантиметров. На краях стропил делают запил для крепления к мауэрлату. Стропила удерживают на себе все кровельное покрытие.

3. Для усиления стропильных ног применяется подкос, а особенно если длина ската превышает 4 метра (в данном случае таких деталей может быть несколько). Одна из сторон подкоса закрепляется на мауэрлате, вторая упирается в стропильную ногу.

4. Многие не знают, как соединить стропила, для этой цели служит обрешетка. Подобные конструкционные элементы выполнены в виде досок толщиной 3-4 сантиметра, ширина которых соответствует 15 сантиметрам. При сооружении настила доски распределяют с определенным шагом. Если для устройства крыши используются рулонные материалы, то обрешетку делают сплошной. Для этой цели используется влагостойкая фанера.

Следует обратить внимание на следующий факт, трехскатная крыша пристройки к дому достаточно сложна в выполнении, поэтому многие выбирают односкатный вариант и делают подобную кровлю своими руками без помощи квалифицированных специалистов. Проектирование и монтаж подобной конструкции происходит достаточно просто без сложного расчета. Единственный нюанс, на который необходимо обратить внимание – это стыкование основного жилого здания с пристройкой. Некачественно уложенная гидроизоляция станет причиной подтекания.

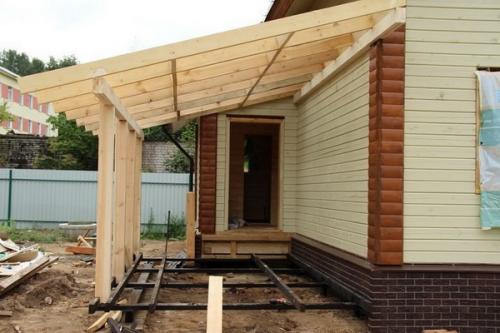

Примыкание крыши веранды к дому. Как пристроить крышу веранды к дому

Поскольку односкатная крыша для веранды, пристроенной к дому — это самый распространенный вариант, то в нашей инструкции расскажем именно о ее монтаже.

В первую очередь нужно сделать расчет снеговой нагрузки согласно нормативу СП 20.13330.2016 «Нагрузки и воздействия». Если вы не смогли разобраться в методике вычислений, закажите расчет у проектировщика — это недорого по сравнению с расходами даже на бюджетную крышу веранды.

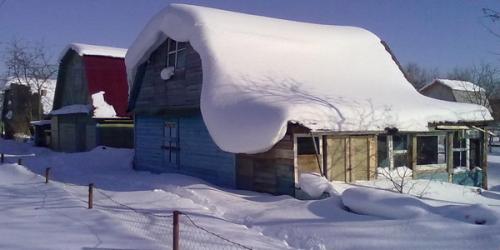

Конечно, пристроить крышу веранды к дому можно и без этих расчетов. Но в этом случае будет немаленький риск, что кровля не выдержит наметенный на нее сугроб снега. Снизить этот риск может крутой скат от 45°, но настоящую надежность невозможно обеспечить без расчета снеговой нагрузки.

После того как вы рассчитали необходимый уклон кровли или выбрали его, можно приступать к монтажу каркаса.

Монтаж каркаса начинают с крепления мауэрлатов. Один из них укладывают на опоры или стену веранды, второй крепят к стене дома выше первого мауэрлата ровно на столько, сколько нужно, чтобы обеспечить расчетный уклон ската. Для крепления используют анкеры и специальные кронштейны, установленные с шагом 1-1,5 м. Если расчетная снеговая нагрузка большая, под опорный брус устанавливают стойки.

В качестве мауэрлата используют брус 100×100 мм или профильную трубу такого же сечения.

Дальше укладывают стропила с шагом 0,8-1 м. Деревянные стропильные ноги изготавливают из досок 50×150 мм, желательно — с запилом на треть ширины. Если стропила устанавливаются без запила, то для их крепления лучше использовать болтовое соединение. В противном случае высок риск «сползания» крыши со временем под высокой снеговой нагрузкой. Стальные стропила делают из профиля 60×40 мм, уложенного узкой стороной к мауэрлату.

После этого при необходимости устанавливают стяжки, раскосы или даже делают полноценные фермы — зависит от ширины крыши.

Источник: https://interer-i-dekor.ru-land.com/novosti/kak-sostykovat-kryshu-pristroyki-i-doma-kakie-varianty-vozmozhny-v-principe

Односкатная крыша пристройки к дому. Конструкция

Односкатной крышей называют легкую кровельную конструкцию, состоящую только из одного ската. Она состоит из деревянного стропильного каркаса, обрешетки, фронтона и материала покрытия. Строительство односкатной крыши, пристроенной к дому, отличается от отдельностоящей тем, что она одной стороной прикрепляется к несущей стене сооружения. Стропильный каркас такой конструкции состоит из следующих элементов:

1. Мауэрлат. Этим термином называют брус, служащий опорой для стропильных ног односкатной крыши. Он изготавливается из древесины твердых пород и обрабатывается антисептическим составом. На мауэрлат переносится вес кровельного покрытия, который он равномерно распределяет и передает на несущие стены и фундамент. Чтобы своими руками сделать крышу для пристройки, один мауэрлатный брус закрепляют на стене основного дома, а другой укладывают на опорные столбы.
2. Стропильные ноги. Эти элементы стропильной системы изготавливают из досок размера 50х150 мм или 100х150 мм. На обоих концах стропил делают запилы для того, чтобы закрепить их на мауэрлат. Они несут на себе вес кровельного материала, распределяя нагрузку равномерно и передавая на опорный брус.
3. Подкос. Подкосом называют дополнительный элемент стропильной системы, который служит для усиления конструкции в случаях, когда скат имеет длину, превышающую 4 м. Подкосы упирают одной стороной в мауэрлат, а другой в середину стропильной ноги.
4. Обрешетка. Обрешеткой называют доски сечением 40х150 мм, которые настилают на стропильные ноги, чтобы сделать устойчивое основание для настила кровельного материала. Если для перекрытия пристройки используют мягкие виды кровли, сооружают сплошную обрешетку из листов влагостойкой фанеры.

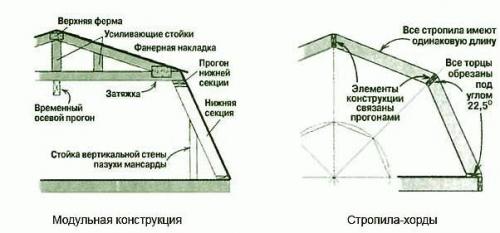

Пристройка к дому с ломаной крышей. Проектирование

Ломаная крыша требует предварительного расчета всех элементов. Проектирование ведется в два этапа:

• Расчет площади и веса кровли;
• Проектирование стропильной системы с учетом полученных данных.

Стропильная система дома с ломаной крышей рассчитывается с поправкой на вес финишного покрытия. Расчет необходимого количества кровли производится путем вычисления площади крыши. Данная кровля представляет четыре плоскости в виде прямоугольников, ее площадь будет равна сумме их площадей.

Вычислив площадь кровельного материала, нетрудно узнать его вес и в соответствии с этим проектировать стропильную систему, как способную удерживать данный кровельный материал. Кроме веса самой кровли, при проектировании стропильной системы необходимо учитывать:

• Массу других элементов кровельного пирога: утеплителя, изоляционных материалов, обрешетки;
• Длину стропильных ног, шаг стропильной системы и обрешетки;
• Наклон скатов крыши, высоту конька;
• Временные нагрузки на кровлю, такие как вес строителей, мансардных окон (если они планируются), различных ограждений и примыканий.

Выбор угла склона кровельных скатов – один из важных моментов проектирования, в основе которого лежит ряд факторов:

• Тип кровельного покрытия;
• Ветровая нагрузка и интенсивность осадков конкретного региона.

Классические углы наклона скатов ломаной кровли располагаются в границах 35-45° для верхнего яруса и 60° для нижнего.

Если планируется пристройка к дому с ломаной крышей, рекомендуем заранее внести это в свой план. Как правило, подобные пристройки накрываются односкатной крышей, которая является как бы продолжением одного из нижних скатов крыши.

Если конструкция дома предполагает наличие крыши с балконом, то целесообразно продлить кровельное покрытие таким образом, чтобы балкон оказывался под его скатами и не подвергался разрушительному воздействию осадков.

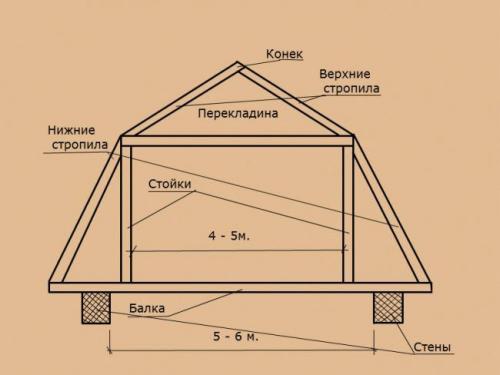

Пропристройка к дому с ломаной крышей. Проектирование

Ломаная крыша требует предварительного расчета всех элементов. Проектирование ведется в два этапа:

Стропильная система

Стропильная система дома с ломаной крышей рассчитывается с поправкой на вес финишного покрытия. Расчет необходимого количества кровли производится путем вычисления площади крыши. Данная кровля представляет собой четыре плоскости в виде прямоугольников, ее площадь будет равна сумме их площадей.

Вычислив площадь кровельного материала, нетрудно узнать его вес и в соответствии с этим проектировать стропильную систему, как способную удерживать данный кровельный материал. Кроме веса самой кровли, при проектировании стропильной системы необходимо учитывать:

Выбор угла склона кровельных скатов

Выбор угла склона кровельных скатов – один из важных моментов проектирования, в основе которого лежит ряд факторов:

• Классические углы наклона скатов ломаной кровли располагаются в границах 35-45° для верхнего яруса и 60° для нижнего.
• Если конструкция дома предполагает наличие крыши с балконом, то целесообразно продлить кровельное покрытие таким образом, чтобы балкон оказывался под его скатами и не подвергался разрушительному воздействию осадков.

Как соединить две крыши с разными скатами. Основы геометрии

Чтобы понять, как устроена такая крыша, нужно рассмотреть эти свойства и сравнить фото двух типов конструкций. Так как речь идет именно о двускатной разновидности, в профильном разрезе такая форма всегда образует треугольник. Верхний потолок здания является основанием фигуры и служит опорной поверхностью конструкции. Скаты крыши – это боковые стороны треугольника.

Рассматривая симметричную крышу (первое фото), можно увидеть, что наклонные поверхности равны по длине и находятся под одним и тем же углом к основанию треугольника. Конек, скрывающий пересечение склонов, располагается точно по центру здания и проходит через ось симметрии. Разноскатная конструкция характеризуется разной длиной скатов и отличающимися углами при основании (второе фото). Такая концепция – результат геометрического преобразования. Между элементами треугольника существует пропорциональная зависимость. Если изменить один, преобразуются и все остальные.

Фото №1 — двускатная крыша с одинаковыми скатами

Исходя из этой зависимости, у рассматриваемой конструкции крыши выделяют два основных параметра: длину скатов и уклон. Используя такое название, последнее значение было бы правильно рассчитывать в процентах. Для этого необходимо вычислить тангенс угла при основании крыши, умноженный на 100%. Тем не менее, для удобства и быстрого понимания в качестве единицы измерения используют чаще всего градусы. Таким образом, каждый скат у асимметричной крыши характеризуется отдельными длиной и уклоном.
