Для начала стоит разобраться, какой может быть крыша пристройки к дому. Совершенно очевидно, что ее тип будет напрямую зависеть от конструкции основной стропильной системы и того, как расположена пристройка относительно основного здания.

Часто используемые варианты пристроек к дому, и взаиморасположение их крыш с крышей основного здания

Итак, или расширение самого жилого строения, или же пристройка отдельного от него вспомогательного помещения может осуществляться с одной, двух или даже трех сторон дома. Поэтому и крыша для нее может иметь разные типы конструкции.

Самым популярным вариантом крыши пристройки является односкатная система , так как она имеет наиболее простую конструкцию и не особо сложна в монтаже. Этот вариант обычно используется, когда пристройка делается только с одной стороны дома, обычно – по его длинной стороне.

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Однако, крыша пристройки может иметь и двускатную, полувальмовую или вальмовую конструкцию. Встречаются даже более сложные конфигурации стропильных систем, которые в  сочетании с крышей основного здания образуют многощипцовую конструкцию. Но их обычно планируют при полной реконструкции дома, таким образом даже меняя его архитектурный стиль.

Чаще всего владельцы среднестатистических частных домов особо «не заморачиваются», и выбирают простую односкатную крышу, для пристройки, расположившейся вдоль одной из стен здания.

Источник: https://dachadesign.info/stati/kak-sostykovat-kryshu-pristroyki-i-doma-tehnologiya-montazha

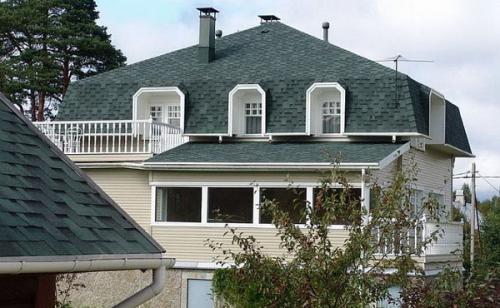

Пристройка к дому с ломаной крышей. Ломаные крыши на любой вкус: подробно о видах крыш с фото

Ломаная крыша — это, скорее, не конкретная конструкция кровли, а ее признак. К ломаным относятся все виды крыш, у которых есть изломы на скатах, если они не вызваны врезкой слуховых окон, щипцов или необходимостью состыковки элементов сложной кровли.

Ломаные крыши бывают пяти видов:

• односкатная;
• двускатная;
• вальмовая;
• шатровая;
• сложная;
• веранда с ломаной крышей.

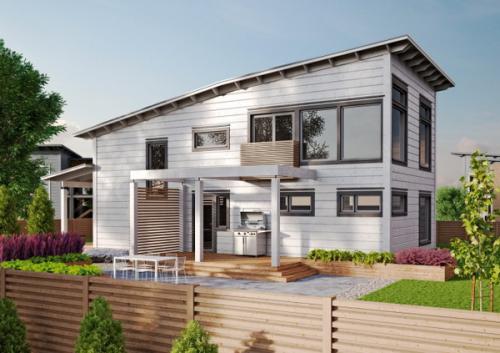

Односкатные ломаные крыши — самый редкий вид. Они практически не встречаются, хотя полезная площадь под такими кровлями наибольшая. Достигается это за счет размещения жилого пространства возле трех стен, а под наклонным потолком делают лестницу. Это позволяет залить мансарду светом от окон в стенах, поэтому при такой планировке дорогие мансардные окна не нужны. А понижение уровня потолка над лестницей никак не сказывается на комфортности жилого пространства. Пример, как выглядит такая односкатная ломаная крыша, на фото:

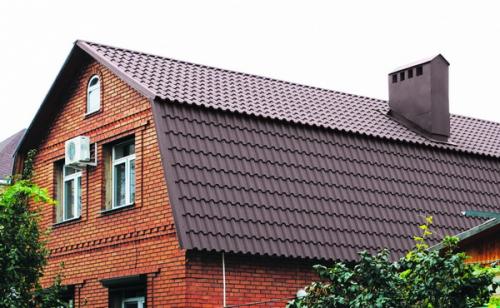

Двускатные ломаные крыши , напротив, очень распространены. Настолько, что многие считают двускатную мансардную и ломаную крышу синонимами, не подозревая, что есть и другие виды.

У обычного дома с двускатной ломаной крышей пятиугольный фронтон, пологая верхняя часть ската с уклоном 25-30° и крутая нижняя часть ската с углом наклона 50-60°. Как правило, ни слуховых, ни мансардных окон в такой крыше не делают для удешевления конструкции. Получается функциональная, но часто не очень красивая крыша, которая по форме напоминает кровлю классического амбара.

Но не всегда двускатные ломаные крыши и их строительство — это выбор между внешним видом и практичностью, на фото ниже пример эстетичного дома с такой кровлей:

Слуховые окна уравновешивают массивную крышу, делая ее более гармоничной. Врезки в кровлю — это вообще универсальный способ сделать ломаную крышу визуально менее громоздкой, который работает со всеми видами кровель.

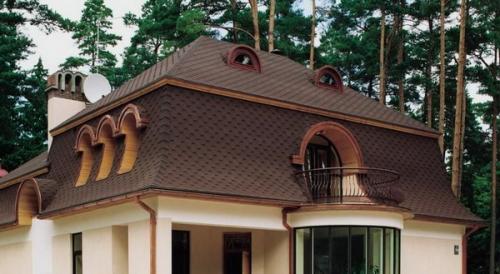

Вальмовая ломаная крыша — это лучший выбор для больших коттеджей и многоквартирных жилых зданий. Такая кровля сложнее в монтаже, зато она устойчивее к ветровым нагрузкам и выглядит аккуратнее за счет отсутствия фронтонов. Но у этой особенности есть и обратная сторона — мансарду под вальмовой ломаной крышей нельзя осветить с помощью дешевых фронтонных окон. Впрочем, это редко когда имеет значение по двум причинам.

Во-первых, вальмовыми ломаными крышами обычно накрывают действительно большие здания. Например, многие старые городские дома, некоторые из которых занимают целый квартал, перекрыты вальмовыми ломаными крышами. Фронтонные окна не играют существенной роли в освещении настолько просторной мансарды, поэтому устройство вместо фронтонов еще двух скатов не сильно увеличивает стоимость строительства.

Во-вторых, чем выше здание и больше площадь крыши, тем важнее ее устойчивость к ветровым нагрузкам. А фронтоны — это слабое место любого здания, поскольку направленный в них ветер работает на срыв кровли.

Шатровая ломаная крыша — это частный случай вальмовой. Различие между ними только одно: если вальмовой крышей можно перекрыть любое прямоугольное здание, то шатровой — только квадратное. В остальном все то же самое: повышенная устойчивость к ветровой нагрузке, аккуратная форма.

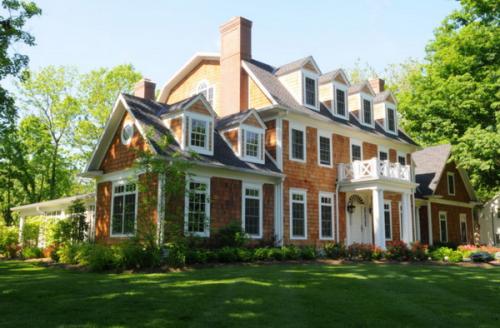

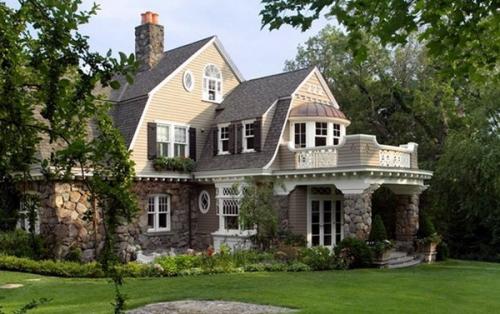

Ломаные крыши нестандартной формы, а также те, которые состоят из многочисленных щипцов и врезок, называют сложными. Такие кровли очень дорогие, зато они всегда выглядят красиво:

Для частных домов непрямоугольной формы сложные крыши — единственный возможный вариант. Но при их проектировании важно снизить к минимуму количество ендов и мест примыканий кровель к стенам, поскольку на этих участках чаще всего возникают протечки.

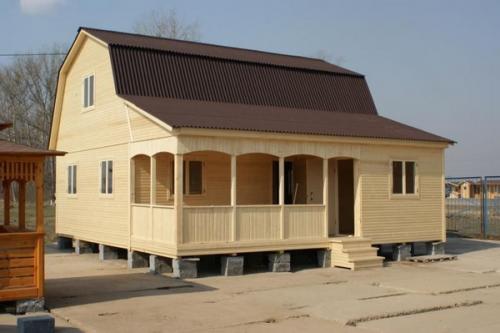

Отдельный вид домов с ломаными крышами — это коттеджи с пристройкой-верандой или террасой. Чтобы перекрыть закрытую веранду или сделать навес над ней, один из скатов кровли как бы «ломают» еще раз, но в обратную сторону. Получается переломанная крыша сложной формы:

У такой конструкции есть свои плюсы и минусы. Из плюсов: кровля веранды — это продолжение крыши дома, поэтому для нее не нужно делать отдельную стропильную систему и заниматься герметизацией места примыкания навеса к стене. Из минусов: переход от ската с большим уклоном к пологому скату — слабое место всей кровли. Здесь повышенная вероятность протечки и скопления больших масс снега зимой.

Как соединить две крыши с разными скатами. Плюсы и минусы ассиметричных кровель

Двускатная крыша с разными скатами имеет массу характерных особенностей. Прежде всего, такая необычная конструкция верхней части здания должна нравиться самим хозяевам дома. Надо понимать, что необычный вид строения будет выделять его ярким архитектурным пятном на фоне посёлка из домов с симметричными кровлями.

Скаты могут быть разной длины с разными углами наклона или равной длины, а также разной формы и длины. Вариантов много, но признак остаётся один – это асимметрия поперечного сечения кровли. Прежде чем выбирать проект будущего домостроения с ассиметричной крышей, нужно взвесить все аргументы за и против.

Нестандартное решение асимметричной кровли привлекает преимуществами устройства помещений невозможных под обычной двускатной крышей. Плюсы состоят в следующем :

• разделение мансарды на несколько комнат разной площади;
• совмещение жилого сектора с гаражным боксом, эллингом, мастерской или другим техническим помещением под одной крышей;
• под удлинённым скатом удобно устроить террасу или лоджию;
• использование большего из двух скатов для установки солнечных батареи.

Все нестандартные решения строительных конструкций, в том числе крыш, несут в себе основной недостаток – это удорожание строительства.

Если в обычном случае застройщик может выбрать один из типовых проектов с привязкой к местным условиям строительства, то разработка индивидуальной проектной документации для дома с асимметричной крышей обойдётся значительно дороже. Изменение размеров кровельных конструктивов в домах с асимметричными крышами влечёт за собой увеличение расходов на приобретение дополнительных строительных материалов.

Дизайн и выгодная архитектура

Возведение разных скатов двускатной крыши востребовано чаще всего в тех случаях, когда застройщик хочет объединить в единый комплекс жилой дом с пристройками различного назначения. Архитекторы стремятся к тому, чтобы кровля необычной формы удивляла своей оригинальностью и радовала глаз совершенством геометрии верхней части здания. Фантазиям дизайнеров в этом отношении нет предела.

Появилось огромное количество домов необычного вида из-за асимметрии двускатных крыш. На рубеже столетий пик спроса на такие революционные решения прошел, и мода на них резко пошла на убыль.

Впоследствии нерациональные проекты были забыты. Остались популярными лишь те конструктивные новшества, где асимметричные кровли доказали свою практичность и красоту. Удачные проекты создают наилучшие мансардные помещения , когда разный угол наклона при равной длине скатов или разная длина скатов при одинаковом угле наклона.

Устойчивость к атмосферным явлениям

К атмосферным явлениям, влияющим на несущую способность крыши, относят снеговую и ветровую нагрузку. Их величину определяют справочным путём по таблицам СНиП 2.01.07-85 с привязкой по карте к месту строительства.

Районирование территории РФ по весу снегового покрова :

Нормативная снеговая нагрузка есть результат многолетних наблюдений местных синоптиков . В зависимости от снегового района (I — VIII) расчётная нагрузка от выпавшего снега может достигать от 70 до 560 кг на 1 м²ската кровли. Устойчивость к этому явлению достигается установкой дополнительных опорных элементов и увеличением поперечного сечения стропил и балок опорного каркаса кровли.

В асимметричной крыше угол наклона одного ската намного больше угла наклона второй части кровли. Естественно, что пологий скат будет более «страдать» от снежных накоплений. Поэтому проектировщики уделяют большее внимание несущей способности этой части крыши. В то же время ориентацию дома планируют так, чтобы пологий скат был максимально развёрнут на солнечную сторону.

В особых ветровых районах воздушные потоки могут обладать разрушительной мощью. В таких местах дом строят таким образом, чтобы асимметричная крыша была обращена к сильным ветрам площадью наименьшей парусности.

Удобство мансарды

Оригинальное строение асимметричной крыши позволяет наиболее комфортно распорядиться пространством мансарды. В асимметричной конструкции ось конькового прогона может быть сильно смещена в сторон у одного из скатов кровли. В ином случае увеличивают площадь мансарды за счёт удлинения одного из скатов или изменения угла наклона.

Кроме двух разных скатов, кровля с торцов закрыта фронтонами. В них удобно устраивать окна. При большой площади оконных проёмов отпадает необходимость устройства мансардных окон, непосредственно встроенных в кровельное покрытие.

Односкатная крыша пристройки к дому. Как сделать крышу пристройки к дому

Облегченную кровельную конструкцию, которая состоит лишь из одного наклонного ската, принято называть односкатной крышей. Давайте рассмотрим, как сделать крышу на пристройке к дому , какие есть нюансы и особенности строительства. Данная конструкция включает систему стропил, фронтоны, обрешетку и финишный кровельный материал. Особенностью пристроя односкатной крыши к дому является необходимость ее закрепления к одной из несущих стен основного здания.

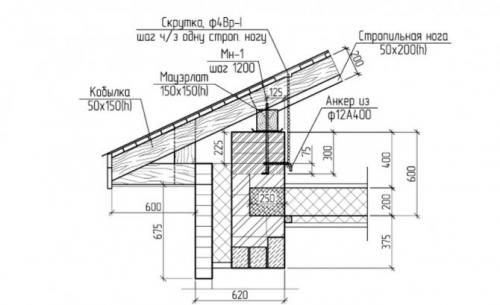

Конструкционные элементы односкатной крыши данного типа таковы:

1. Мауэрлат . Это главная опорная балка, на которую приходится основной вес всех стропильных конструкций и кровельного материала крыши. Она же и перераспределяет нагрузку на несущие стены и фундамент здания. Для укладки этого элемента используют твердое дерево, обработанное антисептиками. Решая построить односкатную крышу пристройки к дому своими руками, одну балку мауэрлата фиксируют на несущей стене здания, а вторую – закрепляют на вертикальных опорах.
2. Стропила . Данные элементы поддерживают кровельный материал и передают его массу далее на мауэрлатный брус. Для создания стропильных ног используют доску сечением 50×150 или 100×150 мм. Для крепления их на опорной балке с обоих концов стропил делают запилы.
3. Подкосы . Это дополнительные опорные элементы каркаса, которые поддерживают стропильные ноги, если длина ската превосходит 4 м. Одним концом они упираются в стропила, а другим – в мауэрлат.

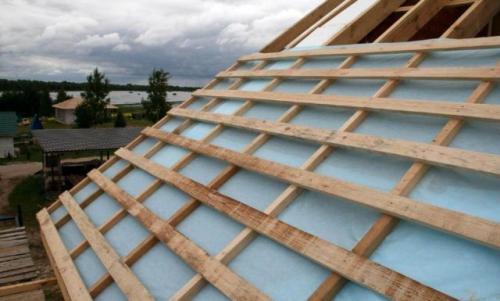

4. Обрешетка . Для ее обустройства применяются доски размерами 40×150 мм. Они набиваются поверх стропил с определенным шагом, чтобы создать опору для укладки финишного покрытия. Сплошную обрешетку из фанеры или стружечных плит выполняют для мягкой кровли.

Источник: https://proremont-dom.ru/novosti/pristroyka-k-domu-s-lomanoy-kryshey-proektirovanie

Как врезаться в старую крышу. Совмещение двух крыш в разных плоскостях. Строительство ендовы.

Это, пожалуй, самое сложное в строительстве в крыши. Во всяком случае, для нас — двух мужиков, которые делали это впервые. Там, где крыша двускатная, вообще ничего сложного: пили́ одинаковые стропильные ноги и ставь их на подготовленные места. А у нас сплошное безобразие — одна крыша, врезается в другую, да еще одна другой ниже… Решили взять тайм аут, пива попить, с людьми бывалыми посоветоваться, да книжки умные почитать.

Итак имеем желание сделать не двускатную крышу, а крышу буквой «Г», при чем основная (самая большая, для которой уже стропила выставили) крыша должна быть выше примерно на метр чем та, которая в нее будет врезаться. Потом плоскость маленькой крыши плавно должна переходить в плоскость одного из скатов крыши крыльца.

Примерно так.

Глаза боятся, руки делают. Крыша — это неотъемлемый элемент дома как конструктивно, так и по визуальному восприятию. Поэтому она должна гармонично смотреться.Нельзя делать одну крышу с разными углами ската. Если решили делать с углом 28 градусов, значит надо делать с этим углом и основную крышу, и скаты на пристройке с крылечком.

Итак, чтобы прикинуть высоту конька нашей дополнительной крыше, нам необходимо знать расстояние основания треугольника будущего фронтона. Это как раз расстояние между теми двумя стропилами, которые мы установили при строительстве основной крыши. Помните, я говорил, что тангенс основной крыши нам еще пригодится? Настал именно этот момент. Берем половину основания треугольника, умножаем на наш тангенс и получаем высоту конька дополнительной крыши.

7,60/2*0,538=2,04 м

Стойку взяли на 20 см длиннее (толщина балок перекрытий), закрепили вертикально ее уголками на несущую стену. На той же высоте, в районе ранее установленных стоек соорудили невероятную конструкцию, на которую оперли прогон и скрутили все, что смогли болтами, а что не смогли &mdash скрутили уголками и саморезами. Получилось примерно это.

А вот приблизительно та чумовая конструкция. Опыта нет, поэтому перестраховываемся на каждом шагу))))

Дальше нам нужно было разместить наклонное стропило ендовы, и если с нижним креплением все примерно понятно, то наверху это крепление еще нужно найти. Натягиваем веревочку между крайними большими стропилами.

Место, где она касается прогона, и будет точкой для крепления верхней части наклонных стропил. Измеряем длину наклонных стропил. С отпиливанием тут нужно постараться. В итоге получается угол в двух плоскостях. Точных советов я тут, к сожалению, дать не могу, &mdash действовал интуитивно, и получилось не с первого раза. Если знаете хороший способ — пишите в комментариях. Думаю, будет полезно. Обратите внимание, что та стропильная нога, которая справа немного короче, — это все потому, что у нее планируется продолжение, так как углы двух плоскостей крыш должны сомкнуться уже за пределами коробки, а крепить там пока не к чему.

Далее между прогоном и наклонными стропилами устанавливаем оставшиеся стропила.Ужас, стропило на стропиле. Тут ничего сложного — отмеряй, отпиливай и прикручивай. На фотке ниже это уже видно. Еще забыл написать, что под наклонное стропило мы поставили упор. Я его обозначил красной стрелкой. Под вторым есть точно такой же, но его не видно за дяденькой. Он не принимал участия в строительстве крыше, задача этих ребят была доложить кирпичный фронтон до конца, что было решено сделать именно на этом этапе.

Вот еще несколько ракурсов, может быть так будет немного нагляднее.

Далее про обрешетку крыши.

Как соединить старую крышу с новой. Особенности

Процесс реконструкции бывает нужен в различных случаях, это и необходимость расширить чердак, и замена испорченных элементов, или просто перепланировка кровли. Если предстоит работа с крышей, можно быть уверенным, что процесс будет масштабным и относительно длительным. Если в здании участились подтекания потолка, или поднялся уровень влажности в жилых помещениях, это говорит о том, что на крыше начались какие-то неполадки.

Реконструкция крыши частного дома, это фронт работ, который имеет четкую цель , и призван улучшить уровень комфорта проживающих в нем людей. Для проведения работ обычно демонтируют старое покрытие, проверяют целостность балок и перекрытий, и при необходимости заменяют их на новые детали. Если нужно будет утеплить потолок, то можно усилить обрешетку, чтобы она его выдержала. Предусматривается и вентиляция, которая дает возможность материалам дышать, что способствует более длительной эксплуатации.

Любая реконструкция предполагает улучшение конструктивных или эксплуатационных характеристик здания, делая его более крепким и надежным. Приоритетным направлением в этой отрасли является создание новых конструкций, а не укрепление и ремонт старых. Усилить обрешетку следует в том случае, если на крышу ожидается увеличение нагрузок. Если вес новой крыши будет значительно больший, чем ранее, то лучше полностью заменить обрешетку. В этом случае идет расчет сечения и шаг бруса под определенный кровельный материал.

Если заменяется сама кровля, то стоит обратить внимание на стропильную систему. В этом случае проверяется шаг, сечение стропил, стойки и их размеры, подкосы и диагональные ноги. В случаях, когда есть необходимость выполнить новую конфигурацию крыши, то выполняются новые расчеты и строительство совершенно новой конструкции.

Таким образом, мелкий ремонт кровли может производиться по мере необходимости, но как только его результаты перестают приносить ожидаемый результат, необходимы более масштабные работы. Тоже касается и процессов со сменой внешних показателей или увеличения веса на крышу, в каждом отдельном случае есть свои особенности проведения работ, которые необходимо знать и правильно использовать.

Примыкание крыши веранды к дому. Советы по возведению односкатной крыши для пристройки к дому

Односкатный тип кровли считается оптимальным при необходимости покрытия пристройки к дому: при минимуме затрат и относительно простом монтаже владелец получает герметичную и надежную конструкцию.

Все работы заложению такой кровли при желании выполняются самостоятельно, силами 1-2 человек.

Как возвести односкатную крышу для пристройки к доме, как крепить ее к стене, расскажем в статье.

Конструкция пристроенной кровли

Отличительная черта конструкции – крепление или примыкание одной стороны к несущей стене или элементам кровли основного здания. В остальном она ничем не отличается от любой другой односкатной кровли и состоит из:

1. , чаще всего изготавливаемого из дерева, реже – из профилированных труб или аналогичного металлопроката. Деревянный каркас в свою очередь собирается из мауэрлата (опорного бруса из твердых пород), стропильных ног (воспринимающих и перераспределяющих основные нагрузки дома), подкосов и аналогичных дополнительных элементов усиления конструкции.
2. – сплошного или разряженного покрытия, выполняющего функции основания для кровельного пирога.
3. , в случае односкатной крыши пристройки – боковых, с треугольной формой. В ряде случаев их заменяют сами стены пристройки.
4. – с гидро- или теплоизоляционными прослойками, или без них. В идеале материалы, покрывающие крышу пристройки, совпадают или гармонируют с покрытиями основной кровли дома, как минимум – по цвету.

В большинстве случаев конструкция примыкает к длинной стороне дома, и кровля на ней также имеет прямоугольную вытянутую форму. Но какие-либо ограничения отсутствуют, конструкция основной крыши дома может быть любой.

Варианты привязки кровли пристройки также бывают разные, включая:

1. Примыкание верхней части конструкции к несущей стене дома, без контакта, перекрытия или жесткой связки с главной кровлей дома. При таком исполнении требования к герметичности узла связки максимально жесткие, но нет необходимости в частичной или полной разборке основной крыши дома, способ ценится за простоту и подходит новичкам.
2. То же, с существенным выступом карниза главной кровли над крышей пристройки (а именно – свыше рекомендуемого минимума в 5 см). Чаще всего такие кровли встречается в домах с жилыми мансардами, помимо снижения атмосферной нагрузки на узел примыкания они ценятся за оригинальный внешний вид. Ограничение лишь одно – удлиненные свесы основной крыши должны закладываться заранее, на этапе ее возведения.
3. Совмещение крыши пристройки с пирогом дома, со скрытием шва примыкания кровельными материалами. При таком решении главная кровля разбирается частично или полностью (в особо сложных случаях – с реконструкцией или усилением стропильного каркаса), из-за необходимости точной подгонки конструкций и трудоемких операций способ считается сложным и реализуется реже.

Источник: https://interer-i-dekor.ru-land.com/novosti/uzel-primykaniya-kryshi-krylca-k-domu-stykovka-kryshi-iz-metallocherpicy-profnastila

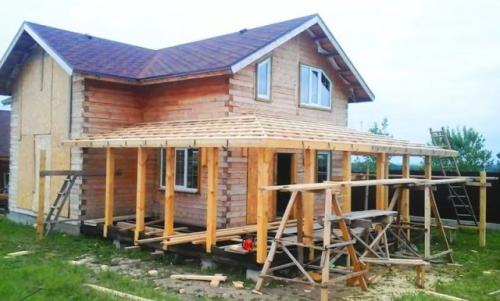

Пристройка к дому с двускатной крышей. Как правильно соединить односкатную крышу пристройки с двускатной крышей дома

При соединении двух крыш с разными скатами главное учитывать высоту и угол ската. Если крыша односкатная, владельцу повезло – процедура пройдет быстро. Кровлю необходимо подсоединить к стене главного здания. Крыша дома находится выше пристройки, но никакого воздействия она не окажет. Хозяину нужно лишь передать архитектурный стиль, чтобы со стороны сооружение выглядело геометрически грамотным.

Перед началом работ лучше составить чертеж или спроектировать скаты в программе по моделированию

Совет! Односкатный вариант кровли имеет слабый уклон. Он должен находиться снаружи, чтобы дождевая вода не попадала внутрь. Как основной конструктивный элемент будут использоваться балки – стропила.

Инструкция подскажет, как соединить две крыши с разными скатами между собой:

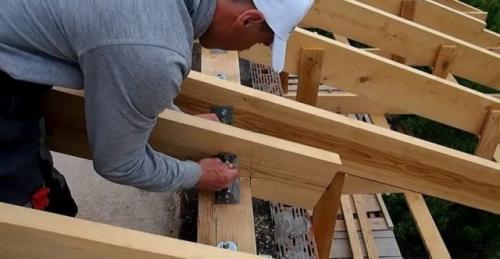

1. Первым делом устанавливают стропила. Их ведут от стены главного здания к самой дальней стенке другой постройки. К стене дома крепят горизонтальную балку и уже к ней фиксируют верхние концы стропил. Нижние устанавливают на балке стены дополнительного сооружения.

2. Стропила укладывают впритык к стене основного здания. Между стеной и материалом ставят уплотнение – перед укладкой его обрабатывают глиной или используют влагостойкий герметик. Для лучшего эффекта рекомендуют использовать специализированный профиль, который продают в магазинах вместе с влагостойким составом и уплотнителем. Если стена дома выполнена из кирпича или бетона, верхнюю часть профиля погружают в проштробленную канавку.

3. При соединении двух крыш с разными, противоположными скатами, важно расположить склон наружу. Благодаря этому будет проще чистить зимой снег. На стропила устанавливают обрешетку – она должна иметь меньшее сечение, чем у самих балок. Частоту укладки рассчитывают, исходя из кровельного материала.


Внимание! Для соединения двух крыш с разными скатами кровлю необходимо подвести под главное сооружение. Уплотнение выбирают любое. Для долговечности рекомендуют использовать специальный влагостойкий профиль.
