В наши дни теплый пол водяной становится все более популярным решением для домашнего отопления. Он позволяет равномерно распределять тепло по всей площади комнаты, что делает помещение более комфортным и экономичным. В этой статье мы расскажем, как сделать теплый пол водяной своими руками.

Подготовка к установке

Перед началом работы необходимо провести подготовительные мероприятия:

1. Выбрать место для установки тепловой системы.

2. Измерить площадь помещения и рассчитать количество трубок и материалов.

3. Приобрести необходимые материалы и инструменты.

4. Убедиться, что все электрические системы в помещении отключены.

Материалы и инструменты

Для установки теплового пола водяного типа необходимо иметь следующие материалы и инструменты:

Пластмассовая трубка для системы теплоснабжения.

Плита для подогрева пола.

Терморегулятор.

Плиты для настила пола.

Уплотнительные материалы.

Электроинструменты: дрель, шуруповерт, отвертка, плоскогубцы.

Материалы для изоляции: теплоизоляционный материал, гидроизоляционный материал.

Установка тепловой системы

1. Изготовление основания для тепловой системы.

2. Установка теплоизоляционного и гидроизоляционного слоев.

3. Монтаж трубопровода.

4. Установка плиты для подогрева пола.

5. Монтаж терморегулятора.

6. Установка плит для настила пола.

Основание для тепловой системы

Основание для тепловой системы изготавливается из бетонной смеси или специальных плит. Оно должно быть ровной и плотной поверхностью, чтобы трубки не повреждались и равномерно распределялись тепло.

Установка теплоизоляционного и гидроизоляционного слоев

Теплоизоляционный и гидроизоляционный слои устанавливаются на основании для тепловой системы. Теплоизоляционный материал предотвращает потерю тепла, а гидроизоляционный материал защищает систему от влаги.

Монтаж трубопровода

Трубки для тепловой системы монтируются на основании для тепловой системы. Они должны быть равномерно распределены по всей площади помещения.

Установка плиты для подогрева пола

Плита для подогрева пола устанавливается на трубопровод. Она должна быть плотно прилегающей к трубам и равномерно распределять тепло по всей площади пола.

Монтаж терморегулятора

Терморегулятор устанавливается на стену в помещении. Он позволяет регулировать температуру пола и сохранять ее на определенном уровне.

Установка плит для настила пола

После установки всех компонентов тепловой системы устанавливаются плиты для настила пола. Они должны быть плотно прилегающими друг к другу и равномерно распределены по всей площади помещения.

Теплый пол водяной своим

Связанные вопросы и ответы:

Что такое теплый пол водяной типа

Существует несколько способов подогрева со стороны перекрытия. Сложно сказать, имеет ли гидравлическая схема преимущества перед инфракрасными тонкими излучателями, спрятанными под ламинат, если использовать ее в городской квартире. К явным недостаткам при таком сравнении можно отнести небольшую эффективность. Трубы, скрытые под стяжкой, служат лишь вспомогательным средством. В регионах с мягким климатом их вполне достаточно для создания комфортных условий, но в холодную зиму, чтобы прогреть воздух, необходим

Еще одна особенность — необходимость в, нагревающего жидкость, которая течет в каналах над перекрытием. Его монтаж возможен не только в частных домах, но для квартир существует электрический аналог трубопровода, отнимающий меньше пространства и не требующий установки громоздкого оборудования. Один из факторов — возможность протечки контура и затопления соседей. Снизить риск поможет гидроизоляция перекрытия.

В многоквартирных домах водяные теплые полы категорически запрещается запитывать от системы центрального отопления. В этом случае в схему включается теплообменник, передающий температуру при контакте с коммуникациями в квартире. К ним относятся не только радиатор и стояк, но еще и ГВС. Следует заметить, что эта схема не отличается высокой эффективностью, если сравнивать ее с инфракрасной пленкой или электрическим контуром, скрытым под ламинатом.

В коттеджах такой способ отопления обычно является основным и закладывается на стадии проектирования. Он определяет и другие параметры, такие, например, как высота потолков, толщина перекрытий или тип используемого котла.

Какие материалы необходимы для установки теплого пола водяного типа

Радиаторы отличаются высокой теплоэффективностью, поскольку выделяемое ими тепло сразу попадает в комнату. У теплых полов большое количество энергии тратится на прогрев стяжек, напольного покрытия, других материалов. Безусловно, многое зависит от качества батарей и внутрипольной конструкции, но в большинстве случаев радиаторы лидируют.

Эффективно работают современные биметаллические и алюминиевые батареи, изготовленные из металлов с высокой теплопроводностью. Они прогревают комнаты лучше и быстрее других отопителей.

Познакомьтесь с радиаторами теплоприбор

Преимущества радиаторов ТЕПЛОПРИБОР

Надежные и долговечные

- функционируют при показателях давления 16–20 атм. и выдерживают скачки до 30 атм. Срок их службы – от 25 лет.

Имеют длительную гарантию

- на алюминиевые модели – 10 лет,
а на биметаллические – 15 лет.

Состоят из российских материалов на 90%

– работаем с сырьем, получаемым напрямую от ведущих плавильных предприятий России, и отечественными составляющими.

Подходят для различных отопительных cистем

– можно устанавливать в однотрубные, двухтрубные, автономные теплосистемы с верхним и нижним подключением.

Легкие и компактные

– предприятие производит радиаторы
с массой одной секции от 1,06 до 1,94 кг. Их размер колеблется от 400х80х90 до 567х80х90 мм.

Мощные

– теплоотдача 500-миллиметровых изделий составляет 185 Вт – 191 Вт,
а 350-миллиметровых – 134-138 Вт. По этому показателю они не уступают мировым брендам.

Как выбрать подходящий радиатор для теплого пола

Теплый пол кладут на максимально ровную поверхность, поэтому заранее позаботьтесь о том, чтобы на черновой стяжке не было перепадов и трещин.

Монтаж теплого пола

Пошаговая инструкция

1

На выровненную черновую стяжку положите гидроизоляцию, которая будет защищать пол от сырости. Уложите рулоны мембраны или полиэтиленовой пленки толщиной 200 мкм друг на друга с нахлестом 10 см, а стыки проклейте строительным скотчем. Гидроизоляция должна заходить на стены на 15–20 см.

2

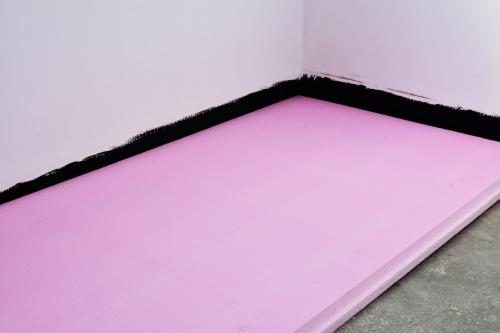

На гидроизоляцию положите утеплитель , например пенопласт или экструдированный пенополистирол толщиной 3–5 см.

3

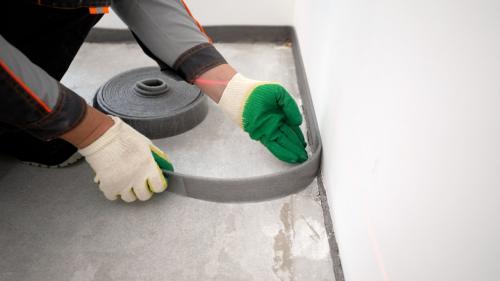

Оклейте пол демпферной лентой по периметру. Она нужна для того, чтобы компенсировать расширение цементной стяжки при перепадах температуры.

4

На утеплитель по всей площади комнаты положите армирующую сетку , чтобы сделать «пирог» пола прочнее. Арматурную сетку можно заменить на маты с бобышками : это облегчит укладку. Маты сделаны из пенополистирола, поэтому создают дополнительный утепляющий слой, а чтобы зафиксировать трубу, достаточно продеть ее через бобышки (ячейки).

5

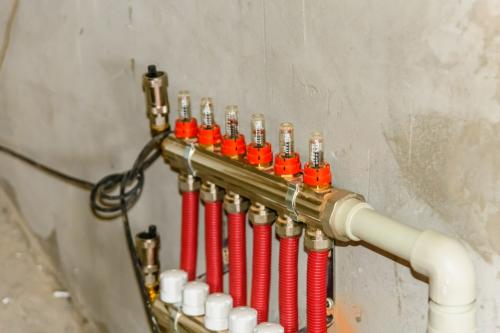

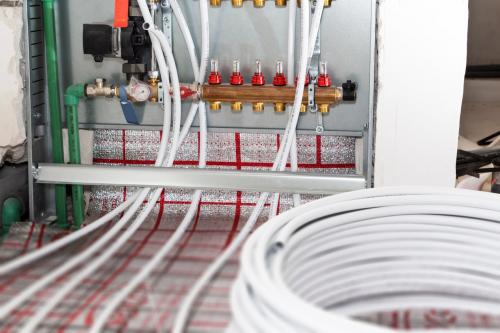

Установите коллекторный шкаф и разместите в нем коллекторный узел, через который в трубы будет поступать вода. Первую трубу подсоедините к крану через фитинг .

6

Начните класть трубы отопления на сетку, закрепляя их нейлоновыми хомутами через каждый метр. Все трубы должны быть одного диаметра: 16, 17 либо 20 мм, — иначе в местах стыков могут образоваться протечки. У труб этих диаметров лучшая теплопередача, они обеспечивают оптимальную скорость циркуляции воды и гидравлическое сопротивление. Не затягивайте петли слишком сильно: трубы должны оставаться свободными. Соблюдайте радиус изгиба: он должен быть равен 5 диаметрам вашей трубы. То есть, если вы используете трубу диаметром 16 мм, радиус изгиба будет равен 16 * 5 = 80 мм. Если согнуть трубу сильнее, т. е. сократить радиус изгиба, она может лопнуть.

7

Кладите трубы согласно схеме, а потом вернитесь со вторым концом трубы обратно к коллектору. Обрежьте трубу и подсоедините к обратке. По такому же принципу положите остальные трубы (контуры). Длина одного контура не должна превышать 100 м, чтобы насосу хватало мощности для циркуляции воды.

8

Прежде чем залить пол бетоном, нужно проверить, работает ли система. Наполните трубы холодной водой и подключите к гребенке подачи циркуляционный насос . Включите его, чтобы получить давление в 2,5 бар, т. е. примерно в 2 раза выше обычного. Оставьте пол на 2–3 дня: если за это время не появится протечек, значит, пол исправен и можно переходить к стяжке. А если где-то просочилась вода, откачайте ее из труб компрессором. Для этого перекройте все контуры в коллекторном узле и подсоедините шланг к сливному крану на гребенке, а другой его конец направьте в ведро. Подсоедините компрессор к трубе в любом удобном месте, например вместо манометра или терморегулятора. Он будет закачивать воздух в систему и выдувать воду через шланг в ведро. Включите компрессор и по очереди открывайте кран каждого контура на подаче и обратке (не разом, а по отдельности). Когда откроете первый контур, убедитесь, что шланг направлен в ведро, и откройте сливной кран. После того как в системе упадет давление, закройте кран и подождите, пока вода снова накачается, затем повторите действия — и так до полного осушения контура. Закройте первый контур и повторите процесс со всеми остальными трубами. Когда внутри не останется воды, замените протекающую трубу или фитинг и снова проверьте.

9

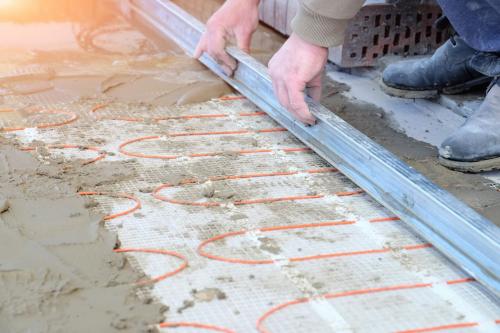

Приготовьте цементный раствор согласно инструкции на упаковке и залейте сверху на трубы. Лучше всего по теплоизоляционным свойствам подходит марка цемента М150–М300 . Цементный слой отлично аккумулирует тепло, равномерно распределяя его от труб к поверхности. Даже когда вода в трубах остывает, стяжка продолжает греть пол. Производители стяжки рекомендуют заливать трубы слоем не меньше 5 см, а лучше 8 см. Слой меньше 5 см — слишком тонкий, и через него чувствуется, в каких местах проходит контур. Это называется «эффект зебры», когда на полу явно ощутимы холодные и теплые полосы. Бетонная стяжка сохнет около 30 дней — в это время нельзя включать теплые полы.

10

При необходимости стяжку дополнительно выровняйте шлифмашиной и положите финишное покрытие: термоустойчивый ламинат, плитку или керамогранит.

Как правильно подготовить пол к установке теплого пола

Качественный обогрев помещения при помощи укладки жидкостного теплого пола организуется в несколько этапов:

1. Гидроизоляция . Этот слой исключает появление продуктов, образующихся в результате конденсации. Для подложки может быть применена даже полиэтиленовая пленка.
2. Термоизоляция . Основная задача – устранить утечку тепла в нижнюю часть. В большинстве случаев применяется утеплитель листового вида. Толщина должна подбираться исходя из условий помещения – есть ли в доме подвал или цокольный этаж. Чем холоднее климатические условия, тем толще теплоизоляция.
3. Фольга или теплоотражающий элемент. Фольгированная пленка, способствующая максимальному перенаправлению потока тепла наверх. Укладка этого материала позволяет экономить до 5% на расходе теплоносителя.
4. Монтаж труб . Основное устройство всего механизма. По трубам происходит движение нагретой жидкости. Если при укладке теплого пола выбрать правильный шаг между витками труб – это даст возможность эффективного отопления с наименьшими затратами теплоресурсов.
5. Стяжка . При условии, что все предшествующие слои были уложены на ровную поверхность, толщина стяжки будет минимальной — 3,5 см. Часто используется заливка из обычной цементно-песчаной смеси, толщиной в 50 мм. Проводимость тепла такого материала составляет 0,4 Вт/(м*К).
6. Напольное покрытие . Жидкостный пол позволяет укладку любого материала. Тем не менее наилучшими характеристиками, а именно теплопроводностью и максимальной отдачей, обладает керамическая плитка.

Как правильно проложить трубы для теплого пола

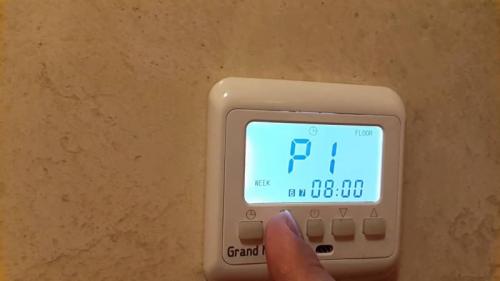

Как было отмечено выше, терморегулятор — универсальный контроллер. Он может использоваться с теплыми полами любых производителей, при условии что для данной модели заявлена возможность управления мощностью. Но гарантировать совместимость можно только для продуктов от одного бренда.

Составлять рейтинг лучших терморегуляторов для теплого пола бессмысленно. Функционал у всех ведущих брендов сравним. Но если теплый пол сделан Devi, то и терморегулятор лучше купить той же марки.

То же касается и датчиков температуры. Подойдет любой с сопротивлением 15 кОм при +25° С, но надежней взять модель того же производителя. Для некоторых моделей поддержка аналогов заявлена. Например, большинство терморегуляторов DEVI поддерживает датчики температуры от Teplolux, Aube, Ray и других.

Базовая модель

Наиболее простая и доступная модель не имеет встроенного датчика температуры и ручку для регулировки целевой температуры.

Управлять нагревом можно только вручную, физически поворачивая ручку.

Датчик температуры придется приобрести отдельно и связать его двумя проводами с основным блоком контроллера.

Модель с сенсорным управлением

Дальнейшее развитие терморегуляторов — модели с сенсорным экраном. Он также называется активным. Вариант — дисплей с обычными механическими кнопками рядом с ним. На экране отображается текущая температура и режим работы.

В модели DEVlreg Touch, построенной по этой схеме, дополнительно можно выбрать заранее настроенную схему работы под тип комнаты: кухня, жилая комната и так далее.

Терморегуляторы с удаленным управлением

Модели с удаленным управлением используются для управления теплым полом в загородном доме. В связке с домашним интернетом или GSM-модулем можно подготовить комнату к приезду хозяина через смартфон с установленным мобильным приложением.

В модели DEVIreg Smart поддерживается беспроводное соединение Wi-Fi. Все настройки можно сделать через мобильное приложение на смартфоне. Предусмотрена опция, позволяющая настраивать этот контроллер автономно, при отсутствии интернета.

Как выбрать подходящий термостат для теплого пола

В зависимости от источника теплового излучения различают водяные и электрические теплые полы. Последние в свою очередь делятся на кабельные и инфракрасные пленочные. Кабельные выпускаются в двух форм-факторах: нагревательные маты (кабель уже закреплен на сетке с определенным шагом) и собственно кабели (шаг укладки покупатель рассчитывает самостоятельно).

Водяные теплые полы

Судя по названию, теплоносителем здесь служит жидкость, которая посредством труб передает тепло от генерирующего агрегата в помещение, в котором смонтирован пол. Система представляет собой своеобразный пирог, в который входят компоненты в виде слоев между несущим перекрытием и половым покрытием:

• Опорный.
• Защитный.
• Изолирующий.
• Разделяющий.
• Нивелирный.

Также в систему может входить дополнительный проводящий элемент. Эффективность теплоотдачи будет зависеть от того, где монтируется отопительный змеевик: в опорном (тип А), в изолирующем (В) или в нивелирном (С). Самый высокий показатель при равенстве всех других характеристик будет в первом варианте.

Еще одним фактором, влияющим на теплоотдачу, является шаг укладки труб. Чем он реже, тем более горячим должен быть теплоноситель. Это объясняется тем, что расчетная формула состоит из таких показателей, как площадь пола, коэффициент теплообмена и разность температур на поверхности покрытия и в помещении. Таким образом, большее количество колен змеевика опосредованно будет более интенсивно нагревать воздух.

Укладка водяного теплого пола. Фото: shutterstock.com

Кабельные электрические полы

В этом случае источником тепла выступает кабель, по которому проходит электрический ток. Различают два типа таких систем: одно- и двухжильные. Принцип действия их прост: за счет внутреннего сопротивления металла происходит повышение температуры. Нагревательный элемент заливают стяжкой, что существенно снижает теплоотдачу. Этот показатель зависит и от частоты шага уложенных витков кабеля.

Нагревательные кабели бывают одножильными и двухжильными. Одножильный имеет два установочных провода и подключается с двух концов. Двухжильный — только с одного конца, это упрощает монтаж.

К тому же существуют системы с саморегулирующимися кабелями: Они способны управлять интенсивностью нагревания поверхности на разных участках в зависимости от температуры окружающей среды. Это позволяет обеспечить более равномерный нагрев всей площади пола.

Укладка нагревательного кабеля. Фото: shutterstock.com

Нагревательные маты

Представляют собой более простой и удобный в монтаже вариант кабельного теплого пола. Нагревательный элемент в виде провода закреплен на специальной крупноячеистой сетке в форме волнистой змейки. Небольшой диаметр провода позволяет монтировать систему без стяжки непосредственно в слой плиточного клея под напольное покрытие. Нагревательные маты устанавливаются под любой тип напольного покрытия: ковролин, паркетную доску, ламинат, линолеум, керамогранит, плитку.

Монтаж электрического нагревательного мата под ламинат. Фото: shutterstock.com

Эффективность данного типа обогревательного устройства можно рассмотреть на изделиях известного бренда «Русское тепло» от отечественной компании ГК «ССТ».

Нагревательные маты «Русское тепло» состоят из двухжильных кабелей, каждый из которых имеет многопроволочную конструкцию. Это гарантирует их сохранность от механических повреждений при транспортировке и монтаже. Надежность в этом плане усиливает прочная термоэластопластовая оболочка. Электробезопасность устройства обеспечивается специальным защитным экраном, изготовленным из алюмолавсановой ленты. «Змеевик» прочно закреплен на стеклосетке.

Кроме того, система, если ее вмонтировать в стены, хорошо работает для предотвращения их промерзания, скопления на них конденсата, образования вредных микроорганизмов (грибка и плесени). Систему можно использовать в качестве скрытого полотенцесушителя: воздух в прогреваемом таким образом помещении быстро избавляется от повышенной влажности.

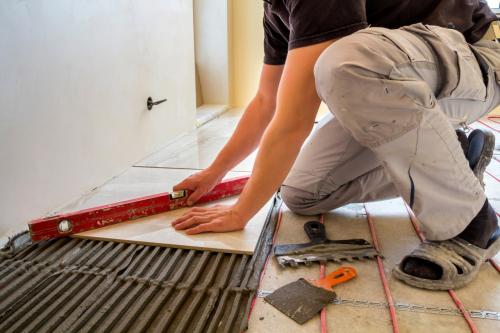

Простой монтаж подразумевает укладку нагревательного мата в слой плиточного клея толщиной около 5-8 мм. Изделие универсального типа можно применить к любой конфигурации пола. На рабочем элементе размещены концевая и соединительная муфты, питание от электросети осуществляется при помощи установочного (холодного) провода в изоляционной оболочке, которая абсолютно пожаробезопасна. Компания на свой товар предоставляет 50 лет гарантии.

Источник: https://interer-i-dekor.ru-land.com/novosti/stroitelnyy-gid-ustanovka-vodyanogo-teplogo-pola-v-domashney-vannoy

Как обеспечить равномерное нагревание пола

На тематических форумах продолжают звучать вопросы по поводу целесообразности обогрева пола с помощью электрических систем. Пользователей интересует действительно ли утепление создает комфорт и делает помещение более безопасным с точки зрения воздействия болезнетворных микроорганизмов на кожные покровы и дыхательную систему. Рассмотрим что же дает утепление пола.

1. Равномерный прогрев напольного покрытия в плохо отапливаемых санузлах, защиту от проникновения холода с подвала или смежных комнат.
2. Снижение влажности в ванной со 100% до комфортных показателей.
3. Уменьшение времени сушки белья/полотенец.
4. Исчезновение плесени в углах, на полу, на стыках между плиткой.
5. Увеличение полезной площади.
6. Отказ от пыльных ковриков.
7. Возможность не опасаться заморозить ноги после купания.
8. Создание основного источника обогрева для неотапливаемых ванных комнат.

Электрический теплый пол  вместе с грамотно установленной вытяжкой создает в ванной комнате благоприятный микроклимат, экономит пространство и электроэнергию. Срок службы правильно смонтированного теплого пола достигает 30—50 лет. Благодаря системе датчиков и регуляции позволяет подстраивать параметры температур в зависимости от погоды на улице и температуры внутри помещения. К тому же, это выгодно в материальном плане: не нужно устанавливать конвектор.

Как видите, теплые электросистемы помогают устранить все проблемы которые возникают в помещениях с повышенной влажностью.

В сравнении с обогревом от водоснабжения установка электрического теплого пола не зависит от наличия отопительного бака, разрешена коммунальными службами в многоквартирных домах. В ванне будет тепло даже при заморозках в межсезонье, когда отопление уже отключено. А если у вас действует умеренный тариф на оплату электроэнергии ночью, можно использовать это время для подогрева, а на день отключить, пользуясь тем, что пол не остывает быстро.

Какие особенности необходимо учитывать при установке теплого пола в ванной комнате

При обустройстве теплого пола многие отдают предпочтение электрическим системам. Но, как и любой другой прибор, работающий от розетки, такой пол должен быть оборудован очень важным функциональным элементом – это заземление теплого пола.

Кабельная или пленочная система обогрева способна быстро, эффективно и равномерно нагревать не только сам пол, но и окружающие предметы. Но чтобы полноценно воспользоваться всеми этими преимуществами, следует грамотно обустроить систему, чтобы она не только корректно функционировала, но и не представляла опасности.

Поэтому не стоит практически проверять, может ли ударить током теплый пол, целесообразнее изначально при монтаже системы обогрева предусмотреть качественное заземление, не задумываясь о том, обязательно ли оно.

Если этого не сделать, например, в ванной, отличающейся от других комнат повышенными показателями влажности, то при аварийном повреждении пленки либо кабеля можно легко почувствовать, как бьет током, прикоснувшись к какой-либо металлической детали, к корпусу стиральной машины или просто к трубе.

При наличии заземляющего устройства опасная порция электрического тока беспрепятственно уйдет через землю, тем самым обезопасив от электротравмы находящихся людей. Из-за того, что многие производители теплых электрических полов в качестве греющего элемента используют кабель уже с жилой заземления, то остается лишь выполнить грамотное подключение строго маркировочному соответствию (N-нулевой, L-фазный и PE-заземляющий провод).

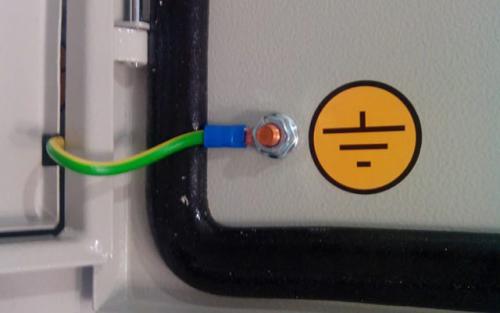

Как правильно заземлить систему теплого пола

Регулировка температуры смонтированного водяного теплого пола может быть выполнена несколькими способами, которые зависят от использованного в применяемом варианте отопления оборудования:

• регулирование в ручном режиме;
• групповая настройка;
• индивидуальная настройка;
• комплексная регулировка.

Все эти способы, за исключением ручного, позволяют настроить систему с помощью автоматических кранов и приборов.

Для правильной настройки отопления в доме необходимо руководствоваться нормативными показателями.

Допустимая влажность в жилых помещениях составляет 60%, однако наиболее оптимальной считается значения в 40-50%.

При выполнении регулировки необходимо также выполнить настройку расходомеров теплого пола, которые осуществляют контроль расхода воды, сокращая и увеличивая ее подачу в те моменты, когда это необходимо.

Ручное регулирование водяного пола

Процесс регулировки проходит полностью в ручном режиме, и все заключения делаются на основании личных ощущений. В этой связи увеличивается риск получения неточного результата.

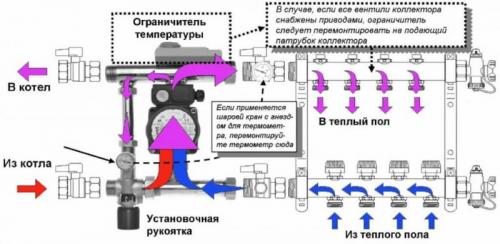

Схема работы теплого водяного пола

Поэтому выполнение технологических операций в ходе настройки системы должно выполняться согласно указанному перечню:

1. При использовании водяного отопления под пол из паркета и ламината применяют термоголовки. Их монтируют на подающий и обратный трубопроводы. Для регулирования автоматики не требуется, все выполняется вручную: производится увеличение или уменьшение открытия.

   Система регулируется поворотом вентилей до необходимого результата

2. Температуру водяного теплого пола начинают настраивать после того, как будет заполнена каждая петля, причем нельзя допускать, чтобы там оставался воздух.
3. Перед заполнением водой трубопроводов под полами необходимо заполнить всю остальную систему отопления, для чего должны быть открыты вентили на обратном коллекторе и другие краны, обеспечивающие доступ теплоносителя ко всем участкам системы. Затем открываются прямая и обратная трубы одной петли до ее полного заполнения. Во время этого нужно контролировать выпуск воздуха из петли через воздухоотвод.
4. Далее производится запуск насоса для начала движения теплоносителя в трубах. Через несколько минут проверяется температура на входе и выходе. Трубы на ощупь должны быть теплыми. Нагрев определяют рукой. Петлю закрывают.
5. Таким образом, производится заполнение теплоносителем каждой петли.
6. Когда будут заполнены все петли, открывают все вентили и начинают настраивать подачу воды на каждой из них при исследовании на ощупь каждой петли.
7. Так как петли выполнены из однородных труб и теплоноситель во всех петлях один и тот же, то на температуру каждой из них будет влиять ее длина. Поэтому нужно стараться выполнять петли одинакового размера.
