Монтаж фитингов для полиэтиленовых труб. Разновидности фитингов для полиэтиленовых труб

Монтаж фитингов для полиэтиленовых труб. Разновидности фитингов для полиэтиленовых труб

Для стабильной работы трубопровода из полиэтилена важно правильно подобрать соединительные части — фитинги. Существует несколько видов фитингов, различающихся по способу монтажа:

• электросварочные фитинги. В конструкцию таких фитингов входит специальный нагревательный элемент. Это обеспечивает плавление полиэтилена в процессе электросварки, в результате чего получается достаточно плотное однородное соединение труб;
• компрессионные (обжимные) фитинги. Данный тип фитингов может быть применен для соединения труб диаметром от 16 мм до 100 мм. Обжимные фитинги продаются полностью укомплектованными и готовыми к монтажу, поэтому отлично подходят для неопытных мастеров;
• фитинги для стыковой сварки труб. При этом методе монтажа применяются фитинги спиготы, не оснащенные нагревательной электроспиралью. Плавлению до вязкого состояния подвергается только внешний торец трубы, соединение происходит под действием давления.

Если необходимо осуществить соединение стального водопровода или регулирующей арматуры и ПНД трубы, монтаж производится при помощи фланцев.

Фланцевое соединение полиэтиленовых труб — одно из самых трудоемких

Соединение такого типа имеет две основных детали: стальной фланец и полиэтиленовую втулку под фланец.

Полезный совет! Для монтажа полиэтиленовых труб, различных по диаметру, используются редукционные фитинги (переходники). Они незаменимы также при соединении трубопровода со счетчиками и водораспределительному оборудованию.

Помимо основных соединительных фитингов применяются и другие конструкции: тройники, разветвители. Необходимость приобретения таких типов фитингов определяется индивидуальным планом будущего трубопровода. Перед началом работы стоит убедиться в том, что в наличии имеется большее количество соединительных элементов, чем было указано в плане. Для лучшего качества стыковки рекомендуется приобретать фитинги той же марки, что и ПНД-трубы.

Монтаж полиэтиленовых труб с помощью компрессионных фитингов. Назначение и область применения

С помощью компрессионных фитингов монтируют без применения сварки трубопроводы из полиэтиленовых труб – соединяют трубы между собой или с металлическими фитингами, кранами, смесителями, узлом учета или сантехническими приборами. Этот метод экономит огромное количество трудозатрат по сравнению с прокладкой металлических трубопроводов при помощи сварки или резьбовых фитингов и не требует квалификации сварщика, токаря и сантехника от исполнителя.

Компрессионные соединители применяют не только в жилье, но и во всех сферах деятельности человека – там, где имеется производственная необходимость в прокладке трубопроводов, выдерживающих небольшое давление, или обеспечение санитарно-бытовых условий для работников. Особо стоит выделить коммунальное хозяйство городов и водоснабжение промышленных предприятий – там повсеместно происходит замена старых стальных водопроводов на пластиковые, и быстрота и легкость монтажа значительно упрощает и ускоряет работы.

Иногда трубы и обжимные муфты из ПНД применяют для прокладки систем напорной канализации (до диаметра 315 мм).

Внутри домов и квартир обычно устанавливают системы из сшитого полиэтилена или полипропилена. Но прокладка полипропиленовых труб требует определенных навыков и  специального паяльника, поэтому при необходимости легкого монтажа применяют полиэтилен. ПНД обычно применяют при прокладке трубопроводов для холодной воды  под землей или в подсобных помещениях (обычно в цокольном этаже). Связано это с тем, что изделия из полиэтилена низкого давления боятся ультрафиолета и неустойчивы к повышенным температурам.

Соединение ПНД трубы с металлическим краном. Способы выполнения перехода с трубы ПНД на металл

Использование труб из различных материалов в одной магистрали — не редкость. Когда требуется соединить ПНД трубы с металлическими, используются специальные детали — переходники, компрессионные муфты с резьбой на одном конце и втулки под фланцевые соединения. Разнообразие соединительных элементов облегчает процесс монтажа и позволяет соединять разнородные трубы различного диаметра.

Как выполнить переход

Для соединения трубы ПНД с трубой из стали или чугуна применяют фитинги, с одного конца компрессионные, а с другого — резьбовые. Для монтажа больших участков применяются раструбы и фланцы.

Для труб небольшого диаметра фитинги используются по принципу цангового муфтового соединения: на конец трубы ПНД надевают разобранную часть фитинга — компрессионный узел, закрепляют его с помощью сварки и потом прикручивают элемент с резьбой под металлическую трубу.

Фланцы применяют, когда нет возможности использовать сварное соединение. Монтаж несложен, выбор деталей на рынке — огромный.

Обратите внимание! Фланцевый метод — наиболее доступный и дешевый способ. Соединительные элементы стоят недорого, можно подобрать фланцы для любых труб какого угодно диаметра.

Виды соединений

Таким образом, чтобы соединить разнородные трубы, применяют:

• НПСП — неразъемное соединение в газовых, канализационных и водопроводных магистралях, для которого используется переходник специального назначения. Соединение по сути представляет собой сварку полиэтиленового патрубка со стальным.
• Муфты компрессионные, оснащенные резьбовой нарезкой — обжимной фитинг. Применяется совместно с обжимными кольцами и прокладки, которую можно менять по мере износа.
• Фланцевый переход.

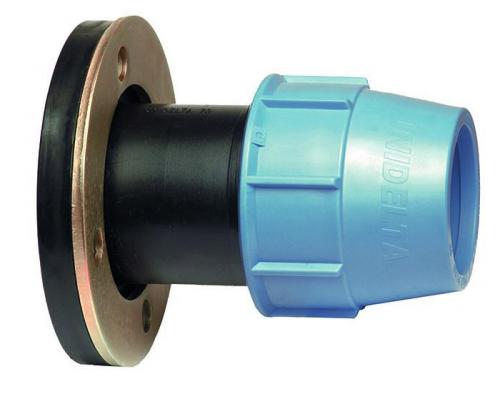

Что такое фланцы для соединения разнородных труб

Сочленение труб из разнородных материалов посредством фланцев оптимален при монтаже магистрали, в которой требуется соединить трубу из металла с ПНД или запорными устройствами. С этой целью применяется втулка вместе с прижимным фланцем, который в свою очередь закрепляется с помощью болтов. Бурт (второе название детали) не дает фланцу соскользнуть при повышении давления в трубе.

Втулки бывают двух видов:

• Сегментные, т.е элементов ПНД, соединенных сваркой встык.
• Литые конструкции, у которых сварные швы отсутствуют. Литая втулка ПНД обеспечивает фланцу необходимый упор и не дает узлу разъединиться. Предполагается также наличие второго фланца на трубе из металла.

Деталь легко монтируется, при этом не требует специального обслуживания. Разнообразие типоразмеров позволяет подобрать втулки любого размера под любой диаметр трубы.

Фланцы также делятся на два вида:

• Фиксирующие, когда фланец надевается на металлическую трубу, а на другой конец крепится трубное изделие из ПНД и вся конструкция закрепляется с помощью прижимного кольца и уплотнителя.
• Резьбовые — фланца имеет резьбу с одной стороны, на которую накручивается труба ПНД с уплотнителем.

Обратите внимание! При монтаже важно обращать внимание на гладкость стальных деталей: любые заусенцы или выступы могут повредить полиэтилен.

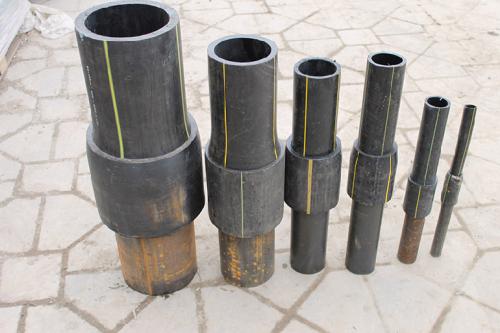

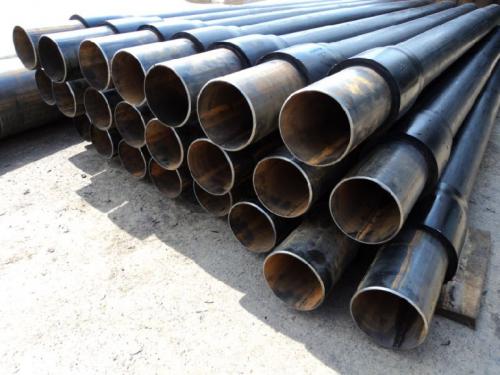

НПСП

Конструкция чаще всего применяется при замене поэтапной участков металлической системы на полиэтиленовую, а также для монтирования запорной арматуры.

Для монтажа используют терморезисторную сварку, когда конец полиэтиленовой трубы специальным инструментом нагревается и расплавляется до состояния вязкой массы, а затем под давлением соединяется со стальной трубой. Такое соединение применяют для монтажа высоконапорных трубопроводов.

Нормативные документы регламентируют технические характеристики НПСП:

Предельные значения давления в системе:

• для газовых магистралей ПЭ 80 — 6.4 бар, ПЭ 100 -10 бар
• для водопроводных напорных систем ПЭ 80 — 12.5 бар ПЭ 100 — 16 бар

Длина патрубков регламентируется ГОСТОм ТУ4859-02603321549-98 — для газовых, и ТУ2248-001-86324344-2009 — для водопроводных систем, работающих под напором.

Компрессионное муфтовое соединение

Это разборное модульная конструкция, детали которой легко заменить.

Корпус выполнен из полипропилена, оснащен ограничителем для трубы и резьбой в виде трапеции. Фиксирующая втулка с уплотнительной прокладкой, которая обеспечивает герметичность, не дает трубе деформироваться и сжиматься. Обжимное кольцо надежно закрепляет трубу в неподвижном положении.

Используют в основном для водопроводных систем.

Муфты бывают разных форм:

• переходные,
• соединительные,
• угольник,
• заглушка,
• тройник,
• отвод.

Могут иметь как внутреннюю, так и внешнюю резьбу.

Диаметр детали варьируется от 16 до 110, а значение рабочего давления — от 10 до 16.

Источник: https://dizajn-interera.ru-land.com/novosti/montazh-trub-pe-svoimi-rukami-preimushchestva-i-nedostatki-trub-pnd

Течет соединение ПНД трубы. Виды соединений

Существует несколько технологий состыковки данных изделий между собой:

• Сварка. Это самый популярный метод. Он используется, если стенка трубы имеет толщину более 5 мм. В том случае, когда коммуникации планируется эксплуатировать под давлением, на прямых участках используется стыковая сварка, а на отводах - муфтовая.
• Соединение при помощи фитингов. Применяется данная технология в тех случаях, когда использовать предыдущий метод невозможно. Необходимы здесь обжимные раструбы, которые затягиваются специальным ключом с диаметром от 20 до 315 мм.
• Фланцевое соединение. Метод схож со способом монтажа металлических труб. С его помощью стыкуются задвижки, вентили и регуляторы. Соединение получается очень прочным и долговечным. Для его проведения сначала к концам труб привариваются втулки из полиэтилена, а затем устанавливаются и сами фланцы.

Это основные способы монтажа ПНД труб. Выбор в пользу того или иного из них должен осуществляться с учетом всех условий, в которых будут использоваться будущие коммуникации. Чтобы не ошибиться, лучше обратиться в специальную компанию. Профессионалы смогут выполнить монтаж качественно, чем обеспечат трубопроводной системе долговечность.

Как соединить полиэтиленовую трубу с полипропиленовой. Соединение труб из ПНД и ПВХ

Для реализации соединения труб ПНД и ПВХ между собой применяются резьбовые фитинги, комбинированные или цанговые муфты, фланцы. Первый вариант предусматривает разборку деталей и устройство сварного шва. Во втором случае сначала проводится работа с каждой из труб, потом они между собой соединяются. Последний актуален для каналов большого диаметра: стояки, канализация. Дополнительно рекомендуется использовать уплотняющие средства: фум-лента, прокладки из асбеста или резины.

Комбинированные муфты могут исполнены в разных вариантах. Соединитель с внутренней или наружной резьбой. Существуют изделия с металлическими гранями под ключ. Разъёмные детали или американки устанавливают на патрубки съёмного оборудования. Продукты с накидной гайкой и запрессованным штуцером также актуальны в случаях необходимости демонтажа приборов в любое время.

Комбинированная муфта Источник prom.st

Особенности выбора пластиковых труб для водопровода

Как соединить ПНД трубу с полипропиленовой

Переход с ПНД на полипропилен посредством сварочного оборудования исключается. Здесь возможно только использование фитингов. На трубы предварительно устанавливаются муфты с внутренней резьбой. Посредством этих элементов накручивается изделие, называемое американкой.

Если диаметр значительный, то лучше использовать фланцы. Они могут быть накидными или монтироваться на приваренную втулку. Главное, чтобы диаметры труб совпадали.
