Порядок укладки металлочерепицы на двухскатную крышу. Укладка металлочерепицы шаг за шагом

Порядок укладки металлочерепицы на двухскатную крышу. Укладка металлочерепицы шаг за шагом

Когда обрешетка будет полностью готова, начинается укладка металлочерепицы. Сама по себе схема не имеет особой сложности, но стоит знать определенные правила монтажа. Лучшим вариантом, конечно, будет тот, где один лист перекрывает полностью всю длину ската: меньше стыков, меньше проблем и меньше отходов. Но это верно для перекрытия двускатных крыш. А вот при покрытии сложных крыш всегда будет много обрезков.

1. Укладка черепицы начинается с прибивания на карнизную доску карнизной планки, которая служит для защиты лобовой доски и внутренней части кровли от прямого воздействия атмосферных осадков. При укладке черепицы меду листом и планкой должен находится уплотнитель.
2. В местах вероятных протечек воды под кровельное покрытие (отрицательные углы на стыках скатов) на обрешетку монтируются внутренние ендовы, которые защищают от протекания воды в пространство под кровлей. В месте укладки ендовы обрешетку желательно делать практически сплошной, а между ней и металлочерепицей прокладывается уплотнитель.
3. Начинать укладку металлочерепицы на двухскатную крышу можно с любого края. Шатровую крышу лучше начинать перекрывать с самой верхней точки и расходиться от нее в стороны, а вальмовую — от карниза. В зависимости от направления монтажа на крыше из двух скатов листы могут укладываться внакладку на уложенные листы или подсовываться под них.
4. После того как первый лист будет временно закреплен, над ним кладется второй лист, который также временно фиксируется к обрешетке. Затем рядом с первым листом черепицы укладываются еще 2−3 листа, которые временно фиксируются между собой. После этого они выравниваются нижней кромкой четко по карнизному срезу и закрепляются на обрешетке. Не закрепляется только последний, с помощью которого будут выравниваться следующие листы черепицы.
5. Как только металлочерепица будет уложена, производится монтаж торцевых планок, перекрывающих края черепицы сверху, защищая ее от порывов ветра и проникновения под нее дождевой воды. Кроме защиты от ветра, планка выполняет еще и декоративную функцию. Монтаж торцевых планок производится от низа карниза. Каждая последующая планка накладывается на ранее смонтированную с нахлестом около 100 мм.
6. Монтируются коньковые и наружные угловые планки. Но перед установкой конька следует убедиться, что гидроизоляционная пленка по коньку имеет разрыв в пределах 200 мм для осуществления вентиляции.
7. Монтируются наружные ендовы. Их основная роль заключается в отводе воды и приданию кровле более эстетичного вида.
8. Ближе к краю ската устанавливаются элементы для снегозадержания.

Как уложить металлочерепицу. Этап 1: укладка листов

Рассмотрим 2 варианта укладки металлочерепицы:

А) Вы выбрали листы металлочерепицы, идентичные длине ската (это оптимально, поскольку позволит вам сэкономить время и деньги на подрезке материалов). Их следует укладывать в такой последовательности:

• Первый лист стальной черепицы выравнивают относительно торца и карниза кровли. Около конька его фиксируют саморезом (1 шт.).

Важно: лист должен «выходить» за карниз примерно на 5 см.

• Далее монтируют второй, третий и др. листы.

Важно: монтаж металлочерепицы осуществляется слева направо или справа налево ?

В первом случае второй лист укладывают под первый (с нахлёстом).

Во втором случае ― наоборот, второй лист монтируют на первый . Это же правило актуально для монтажа третьего и последующих листов.

• Когда ряд металлочерепицы уложен, листы фиксируют между собой саморезами. В зависимости от вида профиля, листы крепят по-разному.
• Чтобы соединить листы металлочерепицы Монкатта^®, Монкатта^®L, Ламонтерра^®, Ламонтерра^®X, Ламонтерра^®XL, саморезы вкручивают в гребень волны в месте вертикального нахлёста (стыка листов).
• Для фиксации между собой листов металлочерепицы Трамонтана^®, Монтерроса^®, Монтекристо^®саморезы вкручивают либо в гребень бокового нахлёста, либо в торец волны.

Важно: пока не надо фиксировать листы на обрешётке. Сначала их необходимо выровнять.

• Зафиксированные листы выравнивают по карнизу кровли (металлочерепица должна быть расположена строго параллельно карнизу).

Б) Если листы металлочерепицы короче, чем скат кровли , правила монтажа немного отличаются. Листы укладывают в такой последовательности:

Листы, обозначенные на картинке номерами 1, 2, 3 и 4, укладывают, фиксируют между собой, выравнивают по линии торца.

Обрешетка под металлочерепицу

Качественная укладка обрешетки кровли – залог устойчивости металлочерепицы на кровле. В этой статье поговорим о видах и шагах обрешетки, доски каким размером использовать и делаем примерный расчет количества необходимых материалов.

Контробрешетка – один из важнейших элементов кровельного пирога

Прежде чем приступать к монтажу обрешетки в комбинированном доме , необходимо проверить кровельный пирог. Есть ли зазор для вентиляции между гидроизоляцией и доской, куда будет крепиться металлочерепица. После того, как монтажники завершат укладки гидроизоляционного материала, прибивается контробрешетка – это брусок 50х50мм, прибитый вдоль стропилы. Без контробрешетки не будет циркулировать воздух под материалом кровли. Контр-рейка прибивается с шагом, равным пролету стропильной системы (700-800мм).

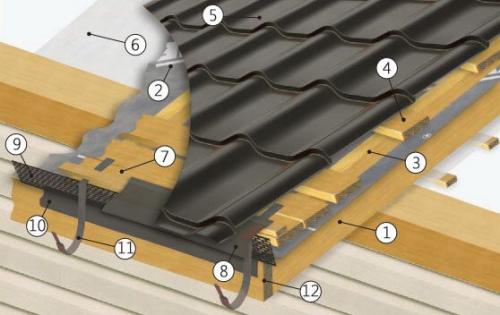

На рисунке схематично изображены элементы кровельного пирога. 1 - стропила, 2- гидроизоляционный материал, 3 – контробрешетка, 4 – сама обрешетка, 5 – кровельный материал (в данном случае металлочерепица), 6 – слой пароизоляционного материала, 7 – стартовая доска, 8 – карнизная планка, 9 – лента ПВХ для вентиляции, 10 – капельник, 11 – держатель желоба, 12 – лобовая доска.

Контробрешетку устанавливают для того, чтобы кровля служила долго, за счет проветривания крыши и исправления конденсата-влаги, которая скапливается под кровельным материалом. Установка контробрешетки обязательна как при обычной крыше, так и при возведении кровли на мансардах.

Какие бывают виды обрешетки

Независимо от выбранного проекта дома в стиле шале или любом другом – материалы для обрешетки используются одинаковые. Для кровли из металлочерепицы в основание укладывается доска 25х100 мм. Металлочерепица не тяжелый материал, поэтому допускается использовать доски с таким маленьким сечением по ширине.

Существуют три вида обрешетки – шаговая, сплошная и комбинированная.

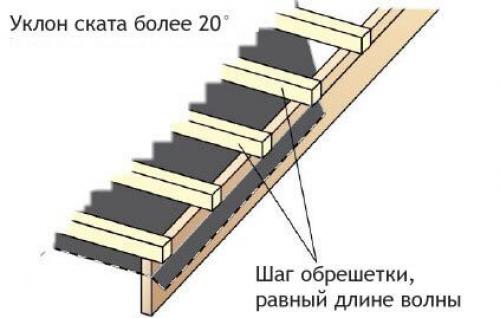

Шаговая обрешетка самая распространенная, ее можно применять на любых крышах, уклон ската которых более 20 градусов. Расстояние от центра каждой доски должно быть равным длине волны кровельного материала – металлочерепицы.

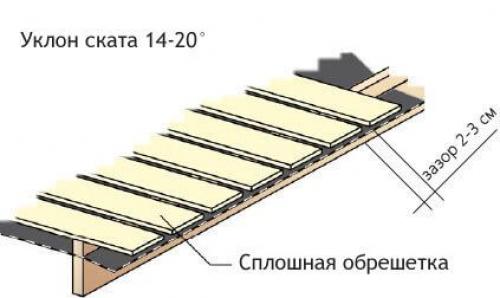

Сплошная обрешетка используется на крышах, уклон которых колеблется в районе 14-20 градусов. Минимально допустимый уклон для кровли, накрытой металлочерепицей равен 14 градусам. При укладке сплошной обрешетки между досками оставляют технический зазор на случай «гуляние» досок.

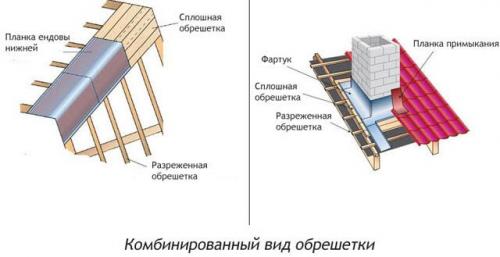

Третий вид обрешетки – это комбинированный. Она суммирует первые два. Шаговая монтируется по всей крыше, в местах примыкания кровли к элементам (трубе или стене) используется сплошная обрешетка.

Обязательное монтирование сплошной обрешетки требуют места:

• Около окон на мансарде, в местах установки люков на кровле, а также где скаты крыши имеют внешние или внутренние изломы
• Под элементы безопасности: снегозадержатели, ограждения и лестницы

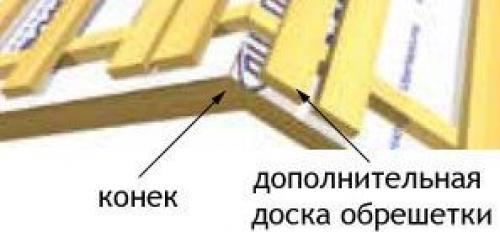

• В местах установки конька кровли

Какой шаг обрешетки использовать для металлочерепицы

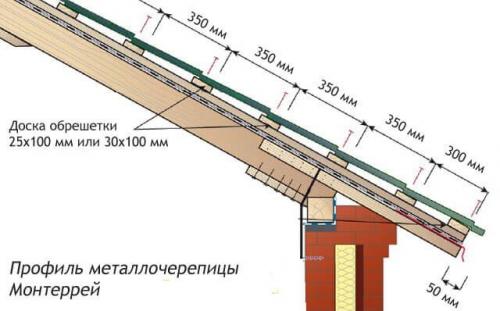

Прежде чем определять шаг обрешетки, нужно посмотреть длину волны металлочерепицы. Например, для Монтеррей расстояние будет равно 35 см.

Между стартовой и второй досками расстояние равно 30см, а все последующие уже 35см.

Самые популярные виды кровли с готовым расчетом размера шага приведены в таблице ниже:

Из таблицы видно, что почти все профили имеют одинаковые расстояния между досками.

Категорически запрещается увеличивать размер шага, это может привести к деформации металлочерепицы.

Схема обрешетки от производителей

Каждый производитель металлочерепицы дают полные инструкции по правильному монтажу их продукции. Мы являемся официальными партнерами завода Grand Line. Они рекомендуют в области карниза устанавливать две доски. На первую прибивается брусок той же ширины, что и доски обрешетки.

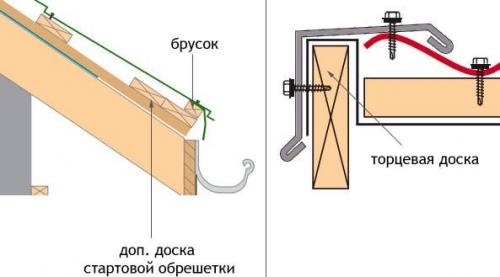

Для того, чтобы надежно закрепить торцевую планку, опорную доску следует устанавливать выше уровня обрешетки. Высота опорной доски должна быть равна высоте металлочерепицы.

Источник: https://mebel-doma23.ru/stati/kak-montirovat-obreshyotku-dlya-proflista-i-metallocherepicy-obreshetka

Как положить первый лист металлочерепицы. Инструкция по монтажу металлочерепицы

При выборе транспортного средства для транспортировки металлочерепицы необходимо обратить внимание на длину кузова транспортного средства: она должна быть не менее длины пачек с изделиями.

Ограничения по скоростному режиму — 80 км/ч.

В целях безопасности и исключения возможности повредить изделия и транспортное средство, листы необходимо закрепить по всей длине.

Разгрузка и перемещение металлочерепицы

Погрузка и выгрузка упаковок с металлочерепицей осуществляется при помощи специальной подъемной техники с мягкими стропами.

Проследите за тем, чтобы место выгрузки было сухим и чистым.

В случае ручной разгрузки необходимо исходить из расчета 1 чел. на 1,5-2 м.п. Осуществлять подъем и перенос листов рекомендуется в вертикальном положении, тем самым снижается вероятность деформировать изделия.

Во избежание появления царапин и вмятин на поверхности, старайтесь не бросать листы и не перетаскивать их волоком.

Листы рекомендуется укладывать на плоскую поверхность. Если Вы убираете листы на длительный срок, то под них необходимо подложить ровные брусья.

Если нет возможности хранить металлочерепицу в помещении, то необходимо организовать этот процесс снаружи: уложите пачки под наклоном так, чтоб при осадках вода не задерживалась на листах, а стекала с них; накройте листы водонепроницаемым материалом.

Работать необходимо в перчатках, без спешки, которая может привести к серьезным травмам и порче материала.

Ни в коем случае нельзя стоять под листами во время их подъема и перед крепежом. Рекомендуется использовать страховочный канат при работе на кровле.

По кровле необходимо передвигаться в обуви на плоской мягкой подошве. Желательно, чтоб подошва была ровной, иначе в нее могут забиться мелкие камни и другой мусор, что в процессе работы может привести к повреждению кровельного покрыт ия.

Поднимать металлочерепицу рекомендуется краном или манипулятором на поддоне, чтобы избежать растяжки металла и его повреждения.

Следите за тем, чтобы угол подъема металлочерепицы соответствовал углу ската.

Если же Вы планируете поднимать и монтировать листы собственными силами, то Вам потребуется больше времени и усилий. Прежде всего, Вам будет необходимо привлечь к работам как минимум двух работников. Чтобы не допустить деформации и перегиба листа, они должны его транспортировать строго в вертикальном положении.

Категорически запрещается тащить металлочерепицу волоком и бросать ее.

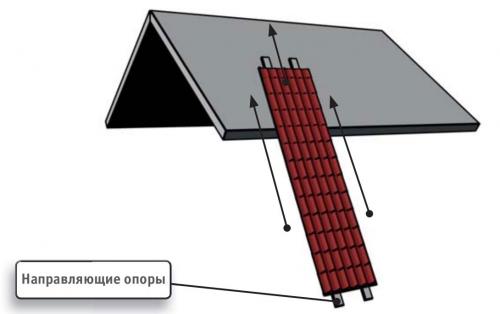

Для того, чтобы поднять листы металлочерепицы на дом, установите специальные лаги. Для этого возьмите широкие доски, их длина должна быть немного больше высоты стен дома. Установите доски к основанию крыши под наклоном. Листы уложите на лаги и при помощи охватывающих веревок подтяните их на крышу. Проследите за тем, чтобы внизу находился человек, который сможет проконтролировать весь процесс поднятия металлочерепицы на кровлю, в т.ч. правильность размещения листов на лагах, чтобы при необходимости поправить их и подтолкнуть.

Если Вы планируете осуществлять подъем листов без лаг, то соорудите строительные леса или помосты.

Передавать и принимать листы необходимо строго в вертикальном положении.

Мы не рекомендуем Вам проводить монтажные работы в плохую погоду и при сильном ветре. Существует риск получения травм и падения листа металлочерепицы, что, соответственно, приведет к его повреждению.

Резка листов металлочерепицы

Для резки кровельных листов обычно используют:

· электрические высечные ножницы по металлу,

·ручные ножницы по металлу,

·дисковую электропилу (требуется специальный отрезной диск из твердого сплава с обратным углом и мелким шагом),

Преимущественно рекомендуем Вам использовать ручные ножницы по металлу и электрические высечные ножницы по металлу. В отличие от других инструментов они не сжигают полимерное покрытие, препятствуя образованию коррозии.

Категорически запрещается использовать болгарку, т.к. при нагревании листа разрушается оцинкованный слой, а летящие горячие металлические стружки повреждают поверхность листа.

На что кладут металлочерепицу. Как правильно монтировать металлочерепицу?

Металлочерепица пользуется всё большим спросом. Этот материал соответствует практически всем запросам потребителей. Она эстетична, долговечна; с её помощью можно облицевать кровлю в любом стиле — многообразие профилей и оттенков позволяет реализовать любые дизайнерские решения. Металлочерепица устойчива к разрушительному воздействию влаги и ультрафиолета, её используют в любых климатических условиях. Лёгкий монтаж — дополнительное преимущество материала; установка металлочерепицы не займёт много времени. В статье мы рассмотрим, как правильно уложить металлочерепицу.

Этап 1. Выбор инструмента для монтажа (укладки) металлочерепицы

Первое, что надо знать, ― какой инструмент понадобится для правильного монтажа металлочерепицы.

Шуруповёрт ― пригодится, чтобы вкручивать саморезы. Внимание: выбирайте шуруповёрт мощностью не больше 1800 оборотов в минуту, иначе вы рискуете «перетянуть» саморезы, деформировать металлочерепицу и EPDM-уплотнитель. Просечные ножницы ― нужны для резки металла. С их помощью можно ровно разрезать листы металлочерепицы. Полимерный и цинковый слои не будут повреждены.
Внимание: использовать для резки металла болгарку категорически запрещено! Она выжигает полимерное и цинковое покрытие. Металлическая основа без защиты от коррозии будет стремительно ржаветь. Специальная насадка на дрель ― «сверчок» . Она тоже пригодится для резки кровельного материала. Нож , чтобы резать утеплитель. Скобозабивной пистолет. Нужен, чтобы фиксировать паро- и гидроизоляцию на стропилах.

Этап 2. Выбор сопутствующей продукции для правильной установки металлочерепицы

Не забывайте о сопутствующих товарах для монтажных работ.

Кровельные саморезы ― крепёжные элементы, оснащённые шайбой с EPDM-прокладкой и изготовленные из стали с цинковым покрытием. Герметизирующие материалы нужны, чтобы изолировать от влаги наиболее уязвимые места ― стыки и примыкания элементов кровли. Могут выпускаться в форме лент либо в жидком виде. Ремонтная эмаль-аэрозоль. Пригодится, если нужно восстановить полимерное покрытие (если его повредили в ходе монтажа или перевозки материала). Двусторонняя соединительная лента. Её используют, чтобы герметично проклеивать стыки паро- и гидроизоляционных полотен. В противном случае паро- и гидроизоляция не сможет выполнять свои функции ― она будет пропускать влагу.

Этап 3. Установка теплоизоляции

Тема статьи ― особенности монтажа металлочерепицы, поэтому не будем заострять внимание на монтаже стропильной системы. Предположим, что она готова и пора монтировать «кровельный пирог».

Начать можно с установки теплоизоляции. По статистике, через кровлю уходит примерно 25% тепла. Иначе говоря, если кровля не утеплена, вы отапливаете улицу. Чтобы избежать этого, установите теплоизоляцию.

Кровлю можно сделать «тёплой» или «холодной». У «тёплой» кровли утепляют скаты, у «холодной» ― пол чердака. Мы рассматриваем особенности монтажа металлочерепицы на примере «тёплой» кровли ― она сложнее устроена.

Плиты или маты теплоизоляции монтируют враспор между стропил.

Этап 4. Защита утеплителя от влаги

Чтобы теплоизоляция исправно выполняла свои функции, она должна быть сухой. Намокание всего на 5% вдвое снизит эксплуатационные свойства утеплителя.

Для защиты теплоизоляции от влаги потребуются паро- и гидроизоляционные плёнки и мембраны.

Пароизоляция

Защищает теплоизоляцию от испарений со стороны жилого помещения.

Последовательность укладки

Пароизоляцию монтируют по горизонтали ската кровли, начиная снизу.

Фиксация

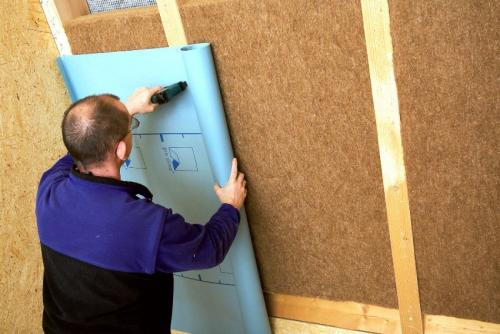

Чтобы зафиксировать пароизоляцию, её прикрепляют к нижней грани стропил с помощью скобозабивного пистолета.

Гидроизоляция

Обеспечивает защиту теплоизоляции от конденсата. Представлена в виде:

• мембран (их монтируют без провиса, вплотную на теплоизоляцию);
• плёнок (при монтаже оставляют провис 20 мм).

Последовательность укладки

Гидроизоляцию монтируют с внешней стороны утеплителя, по верхней грани стропил.

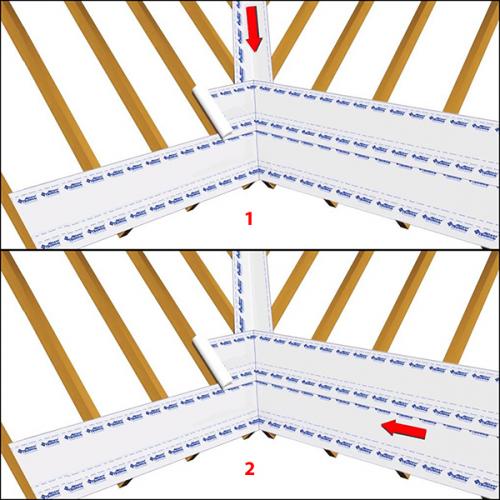

Монтаж гидроизоляции начинают с ендовы (если она есть) ― внутреннего угла, который образуется на стыке скатов. Этот элемент кровли требует тщательной герметизации, поскольку он часто контактирует с осадками.

Рулон гидроизоляции раскатывают от конька к карнизу. Материал должен полностью закрыть область ендовы.

Когда ендова гидроизолирована, переходят к скатам. Как и в случае с пароизоляцией, рулон раскатывают в горизонтальном направлении. Сначала ― вдоль карниза, затем ― выше (и так ― до конька).

Фиксация

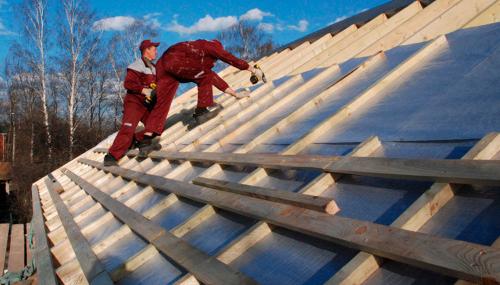

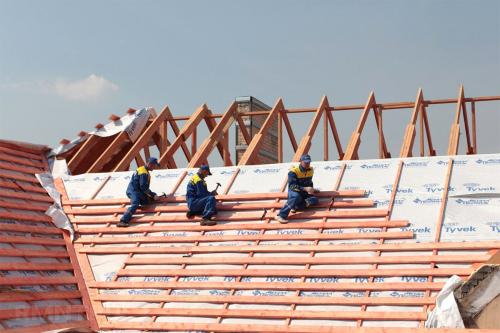

Чтобы зафиксировать полотна гидроизоляции, следует смонтировать контробрешётку из деревянных реек 50х50 либо 32х50 мм.

Внимание: не забывайте о проклейке стыков полотен гидро- и пароизоляции с помощью двусторонней соединительной ленты!

Этап 5. Кровля из металлочерепицы: как установить шаговую обрешётку

Шаговая обрешётка выполняет следующие функции:

• усиливает конструкцию скатов;
• является основой, на которую крепят кровельный материал;
• равномерно распределяет нагрузку на стропильную систему.

Монтаж обрешётки подробно описан в статье ….

Схема укладки металлочерепицы. Советы по работе с металлической черепицей

При укладке кровли для получения оптимального результата следует соблюдать правильный уклон – 14 градусов. При таком расположении осадки не будут задерживаться на крыше, но и кровельный пирог не будет слишком малым для дома.

Как правильно крыть крышу металлочерепицей зимой Источник stroyres.net

Рассмотрим ряд других рекомендаций:

• Нельзя пользоваться болгаркой , чтобы разрезать черепицу. При соприкосновении вращающегося на большой скорости диска возникает локальный нагрев на несколько сотен градусов, из-за чего защитный слой разрушается;
• При работе с кровлей сложной формы следует закупать большой запас материала . После выкройки остаётся масса лишних обрезков;
• Места срезов окрашиваются качественной краской , способной надолго защитить металл от коррозии. Нельзя упускать этот момент, поскольку в противном случае покрытие может быстро проржаветь и разрушиться.

Каждый, кто знает, как правильно покрыть крышу металлочерепицей, всегда работает максимально аккуратно, не наступая на поверхность ногами. Для этого используется лёгкая лестница, по которой передвигается мастер.

Как укладывать металлочерепицу на крышу справа налево Источник i.ytimg.co

При монтаже обязательно наличие гидроизоляции, защищающей от образования конденсата и его впитывания в слой теплоизоляции. Для этого отрезается фрагмент необходимой длины с учётом свесов (20 мм), и крепится на стропила посредством скоб степлера. При самостоятельном монтаже потребуются такие инструменты:

• молоток;
• шуруповёрт;
• рулетка;
• 3-метровый уровень;
• ножницы, предназначенные для порезки металлических деталей.

Перед тем, как стелить металлочерепицу на крышу, следует заранее произвести расчёты и закупить стройматериалы с избытком. Особое внимание уделяется заделке зазоров, через которые проходит влага.

Как рассчитать

Подобную работу проводят с чётким планированием процесса, поэтому в первую очередь разрабатывается проект крыши. Для этого проводится точно измерение скатов крыши, подсчёт количества и длины ендов, коньков и других компонентов. В план вносится схема водоотвода.

Схема кровли с металлочерепицей Источник srbu.ru

На основании собранных данных и особенности выбранной технологии укладки удаётся узнать, сколько стройматериалов потребуется для работы. Владелец дома может выполнить подсчёты самостоятельно, либо, собрав данные, обратиться в специализированную на продаже кровельных материалов фирму. Её сотрудники проведут их через специальные программы, и определят подразумеваемые расходы.

Перед тем как класть металлочерепицу, нужно заранее закупить и доставить достаточное количество стройматериалов. При их нехватке возможно прекращение строительства, при этом неоконченная кровля будет уязвима для влияния осадков.

Порядок укладки листов металлочерепицы. Способы укладки листов

Если монтаж ведется слева направо, то край каждого последующего листа МЧ укладывается под предыдущий. Если кровельные работы осуществляют справа налево, то край каждого второго листа накладывают на предшествующий. Величина выступа нижнего края металлочерепицы над карнизом составляет 4–5 см.

Важный момент – выравнивание длинных листов металлочерепицы по скату. Оно осуществляется не относительно фронтонного торца, а относительно горизонтальной линии карниза.

Рекомендуется сначала положить лист, зафиксировав у коньковой планки одним саморезом. Затем добавить еще 2–3 листа, скрепить их с первым и между собой в один блок по швам саморезами, не фиксируя к обрешетке. Далее следует выровнять блок относительно карниза и только после этого закрепить окончательно.

Как правило, металлочерепица поставляется нарезанными листами по длине ската. Если длина листов меньше, монтаж МЧ на крышу производится в несколько рядов.

Последовательность укладки выглядит следующим образом: фиксируются два листа подряд в первом ряду, а третий помещают над первым во второй ряд. Далее все четные по счету листы – 4, 6, 8 укладываются в первый ряд, а нечетные – 3, 5, 7 – над ними во второй ряд. Стыковка по длине осуществляется с нахлестом в 10 см.

При необходимости лист металлочерепицы можно отрезать, делают это специальным инструментом. Читайте в статье, чем лучше резать металлочерепицу .

Применение болгарки запрещено, сильный нагрев расплавляет и выжигает защитное покрытие и лишает гарантии производителя. Места среза во избежание коррозии обрабатывают аэрозольной эмалью для ремонта полимерных покрытий или окрашивают.

Как правильно уложить металлочерепицу на двухскатную крышу. Требования к монтажу металлочерепицы

Перед тем, как приступать к выбору кровельного покрытия, необходимо знать, в каких случаях можно укладывать металлочерепицу, а также какую ее марку выбрать.

Требования к кровле следующие:

Металлическая черепица, согласно требованиям СНиП, может монтироваться на крышах зданий, минимальный уклон которых составляет не меньше 10 градусов.

В зависимости от технических характеристик и особенностей формы профиля, производители устанавливают собственные минимальные значения уклона кровли под монтаж своей продукции. Если укладывать покрытие планируется на плоских пологих кровельных конструкциях и навесах, рекомендуется учитывать значение минимального уклона для конкретной марки металлочерепицы.

Оптимально укладывать металлочерепицу на односкатных крышах с наклоном 20-30 градусов, на двускатных и вальмовых – 20-45 градусов.

Выбирать наклон рекомендуется в зависимости от ветрености на участке и количества снеговых осадков в зимнее время.

Схема и тип обрешетки зависит от уклона конструкции. Для кровель с наклоном менее 20 градусов требуется сооружать более дорогую, сплошную обрешетку.

Рекомендации по выбору металлочерепицы:

Выбираемая продукция должна соответствовать требованиям отечественных или европейских стандартов. Это повышает вероятность приобретения качественного и долговечного товара.

Минимальная толщина металлочерепицы по ГОСТ составляет 0,5 мм. Класть металлочерепицу меньшей толщины на крышу жилых домов не рекомендуется.

Тонкие металлочерепичные листы 0,4 и 0,45 мм могут использоваться для покрытия технических сооружений и хозяйственных зданий, площадь кровли у которых небольшая. Также их можно стелить на разных других плоских конструкциях, как козырьки и навесы.

Металлическая черепица толщиной более 0,6 мм может применяться для укладки на пологие кровли с уклоном менее 20 градусов. Такой материал имеет более высокую прочность и жесткость. За счет этого он способен нести высокие нагрузки от веса снега.
