Профильная система включает самые разные детали
Профили, применяемые для изготовления окон, отличаются не только по материалу изготовления, но и по конструкции, обусловленной их функциональным назначением. Но если материал мы можем выбирать самостоятельно, то с функциональными группами все иначе: они используются в зависимости от того, какую конструкцию из этого профиля собирают.
По этой причине я ограничусь лишь кратким обзором. Начну с тех деталей, которые входят в состав почти любого окна:

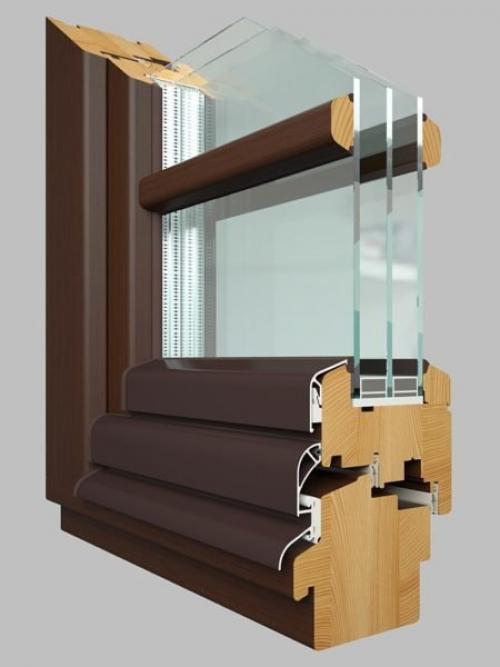

Пара «рама-створка», изготовленная из дерева
- Рама – элемент, обеспечивающий соединение конструкции с оконным проёмом. Рамный профиль обычно имеет форму прямоугольника с выступом на наружной стороне — к нему прижимается либо створка, либо стеклопакет (в глухих конструкциях).
- Створка – подвижный элемент, который крепится на раме. В поперечном сечении чаще всего имеет форму буквы «Z» — один выступ обеспечивает прижим к раме, второй – стеклопакету. У деревянных деталей выступы могут делаться из отдельных ламелей, жестко соединенных с «телом» створки.

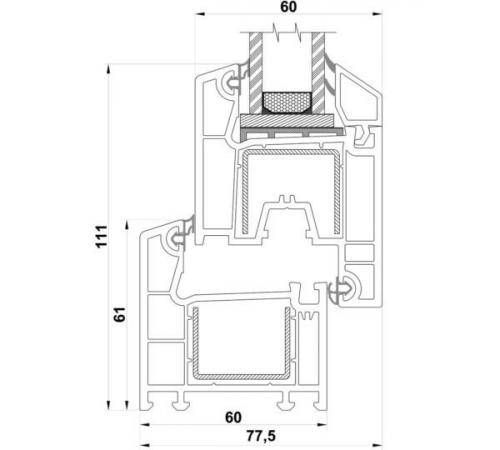

Чертеж рамы и створки из ПВХ с размерами
- Штапик – самая компактная деталь, которая от этого не становится менее важной. Используется для прижима стеклопакета к раме или створке . В поперечном сечении имеет форму треугольника, в пластиковых и алюминиевых системах снабжается защелкой для фиксации в пазу.

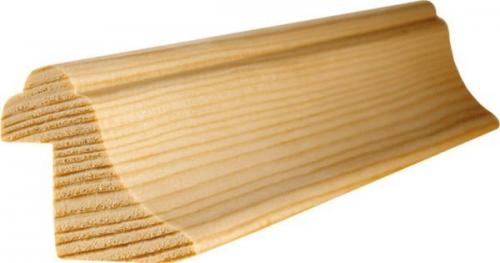

Фасонный деревянный штапик
Импост из ПВХ
- Импост – позволяет разделить раму на несколько частей. По конструкции напоминает рамный профиль, но вместо одного имеет два выступа (в сечении – буква «Т»). В некоторых случаях вместо импоста в конструкцию включают штульп (фальш-импост) – накладку на створку, обеспечивающую прижим для открытого проема (см. изображение).
Алюминиевый профиль для оконных рам. Основные комплектующие оконного блока из алюминиевого профиля
К базовым комплектующим любого оконного блока (пластикового, деревянного, алюминиевого, комбинированного) относят профильную систему (профиль), стекло (или стеклопакет) и фурнитурный аппаратный комплекс, обеспечивающий открывание створок и защиту окна от проникновения взломом.
Алюминиевые профильные системы для оконных блоков и их основные свойства
Для сборки окон, витражей, балконов, лоджий, остекления фасадов используют рамочный профиль из алюминий-магний-кремниевых сплавов по ГОСТ 22233-2018, который изготавливается:
- сплошным, полым (с замкнутыми камерами-полостями внутри) и комбинированным, собранным из полых профилей с термоизолирующей вставкой между ними.
Сплошные и полые профильные системы используют для сборки алюминиевых конструкций нежилых объектов, остекления сезонно эксплуатируемых помещений, в том числе балконов, лоджий, веранд при условии, что жилые помещения дополнительно защищены от потерь тепла «внутренними» оконными или балконными блоками. Комбинированный профиль благодаря полимерной вставке с низкой теплопроводностью между металлическими элементами ограничивает обмен теплом между помещением и улицей, и из него делают алюминиевые окна для жилых домов, муниципальных зданий, промышленных и коммерческих объектов;
- с анодно-окисным, полимерным порошковым, электрофорезным, пленочным, реже лакокрасочным покрытием, а также накладками из дерева (для стороны алюминиевых профилей внутри помещения).
Метод нанесения, качество и толщина покрытия определяют стойкость алюминиевой профильной системы к УФ излучению, атмосферной эрозии, механическим воздействиям и, соответственно, внешний вид и «пользовательскую» долговечность окна. Однако благодаря способности сплавов к самопассивации, высокой твердости поверхности, плотности макроструктуры, износ покрытия практически не влияет на механические свойства и реальную долговечность профилей окна.
Алюминиевые профиля для окон:
- имеют предел прочности, в 65-70 раз больше, чем у пластикового, в 23 раза больший модуль упругости, что гарантируют более высокую стабильность и надежность алюминиевых окон при ветровом подпоре, деформациях усадки дома, механических воздействиях, в том числе во время проникновения взломом;
Справка: Действующий ГОСТ 21519-2003 разрешает без проведения дополнительных статических расчетов устанавливать в поворотные, откидные, поворотно-откидные, сдвижные и раздвижные створки блоков с аплюминиевыми профилями стеклопакеты площадью до 2.6 м2, изготавливать глухие» (не открывающиеся) рамы до 6 метров шириной и до 3 метров высотой. В то же время створки из пластикового профиля уже при площади 2.1 м2 необходимо проверять расчетами.
- отличаются коэффициентом температурного расширения в 3 раза меньшим, чем у ПВХ систем, благодаря чему риски деформаций алюминиевых окон при прямом солнечном излучении минимальны;
- не горючие и не выделяют вредных веществ при нагреве. Аналоги - бработанный антисептиками деревянный брус или пластиковый профиль – горят с выделением токсичных, а при нагреве и канцерогенных веществ, т.е. алюминиевые окна абсолютно пожаробезопасны, а пластиковые или деревянные только условно;
- с терморазрывами и дополнительным утеплением камер (наружной и термоизоляционной) вспененными полимерами имеют проведенное сопротивление теплопередаче до 1.3 град.*м2/Вт. Аналоги - лучшие семикамерные пластиковые профиля – до 1.1 град.*м2/Вт, а трехслойный клееный деревянный профиль-брус 78 мм в 3.5 раза меньше. Т.е. конструкции с комбинированной алюминиево-кремниевой профильной системой уже можно устанавливать на энергосберегающих объектах даже в северных районах России, пластиковые в средней полосе, а деревянные – только в южных регионах страны.
Оконный профиль. Что такое оконный профиль и какой его роль в окне?
Для начала рассмотрим, что такое оконный профиль и какую роль он играет в окне. Оконный профиль – это пластиковая рама и створка окна, в которую устанавливается стальное армирование, стеклопакет, фурнитура и уплотнение. Основная задача профиля ПВХ – придание формы и сохранение прочного каркаса оконной конструкции. Чем шире профиль, тем большими опциями может обладать окно – лучшей звукоизоляцией, безопасностью и теплосбережением.
Какой оконный профиль лучше выбрать – на чем экономят производители
Основу качества любого продукта, неважно, будь-то хлеб или оконный профиль, составляют качественные ингредиенты и соблюдение технологии производства. Безусловно, в снижении себестоимости продукции заинтересован любой производитель. Но известные и зарекомендовавшие себя марки не могут пойти на удешевление рецептуры за счет снижения качества.
Лаборатории крупных производителей постоянно работают над совершенствованием смеси. Составить рецепт один раз и навсегда невозможно – появляются новые технологии, меняются поставщики сырья, ужесточаются требования к продукции. Любое изменение рецептуры у крупного производителя подтверждается всесторонней проверкой.

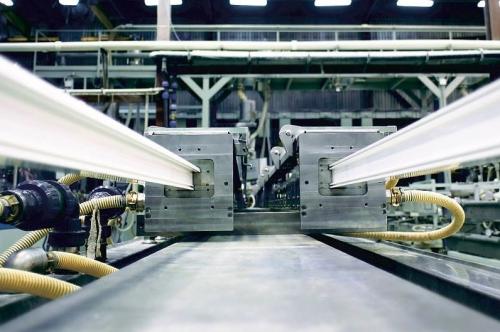

Фото: экструзия оконного профиля Снижение в составе дорогих компонентов – ПВХ-С, модификаторов ударопрочности, диоксида титана (катализатор цвета), ведет к снижению долговечности профиля. Бывает, что окно не переживает первую же морозную зиму или деформируется в жаркий день.
● Хрупкость или текучесть вместо прочности – экономия на рецептуре
Для снижения стоимости оконного профиля производители чаще всего увеличивают содержание гидрофобного мела с допустимых 8 частей до 30, а иногда даже до 40 в ущерб содержанию поливинилхлорида. Эта экономия приводит к повышенной хрупкости и появлению трещин на профиле или в местах сварки углов. Трещины на хрупком оконном профиле могут появиться как во время транспортировки, так и через 1-3 года после установки окна. Устранить брак можно только одним способом – заменой окна.
Фото: некачественный профиль может треснуть в любом месте Замена в ПВХ-профиле дорогого поливинилхлорида на односложные кислоты делает профиль слишком пластичным. Разогреваясь на солнце он может «плавиться», безвозвратно теряя свою форму. Как результат – не открывающиеся, заклинившие створки, треснувшие стеклопакеты и необходимость замены окна.
Фото: форма некачественного профиля меняется при нагреве солнцем ● Оконный профиль желтеет – экономия на добавках
Изменение первоначального цвета профиля спустя 1-2 года после установки окна, говорит о том, что производитель сэкономил на дорогостоящем диоксиде титана и стабилизаторах. Эти добавки очень важны для сохранения белизны окна в течение всего срока эксплуатации. Они защищают оконный профиль от вредного воздействия ультрафиолета. Если их количество в смеси занижено, профиль быстро теряет белоснежность.
Повышенное содержание мела в смеси делает поверхность профиля не идеально гладкой, а пористой. Поры быстро забиваются пылью, и профиль приобретает неприятный серый оттенок. Как бы хозяйка ни старалась отмыть добела такие окна, даже с применением супер чистящих средств вернуть белизну не получится.
Фото: окна из некачественного профиля быстро пожелтеют ● Потертости и царапины под защитной пленкой – некачественная водоподготовка
Поверхность эконом-профиля может изначально иметь неприглядный внешний вид –потертости и царапины, которые можно увидеть только после удаления защитной пленки, а значит, после монтажа окна.
К их появлению приводит еще одна статья экономии – качество воды для охлаждения профиля во время его изготовления. Для сохранения идеально гладкой поверхности требуется провести дорогостоящую водоподготовку: вода должна быть обеззаражена, очищена от примесей и иметь постоянную температуру. От обычной водопроводной воды на производственной оснастке происходит отложение солей, которые будут царапать поверхность профиля, а от перепадов температуры поверхность может потерять глянец.
Фото: строительную грязь с некачественного профиля невозможно удалить ● Продувание и запах - некачественный уплотнитель
Еще одна статья экономии производителей – уплотнение.
Некачественный уплотнитель не держится в пазу профиля, при низких температурах деформируется, теряет первоначальную форму и эластичность, в результате гарантировано продувание окна первой же зимой. Особенно проблематичны уплотнители из мягкого, некачественного ПВХ, неустойчивого к низким температурам. К тому же, некачественный уплотнитель может иметь крайне неприятный запах. Бороться с этими проблемами можно только заменой уплотнения, что не всегда возможно – установленные в ПВХ-профиль уплотнения нельзя заменить.
