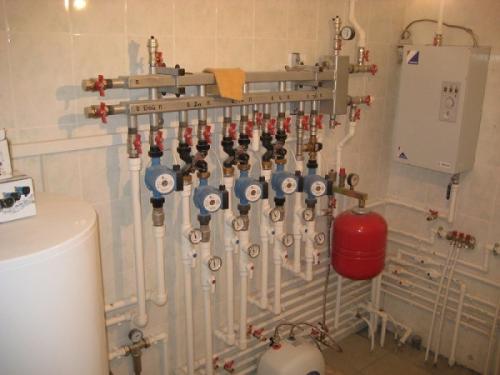

Расчет расширительного бака для закрытой системы отопления. Расчет расширительного бака для закрытого типа отопления

Расчет расширительного бака для закрытой системы отопления. Расчет расширительного бака для закрытого типа отопления

Специальные емкости применяют для компенсации увеличения теплоносителя при повышении температуры. В закрытой системе отопления устанавливают мембранный бак.

Мембранный бак для закрытой системы

Ниже приведены особенности типовой конструкции с назначением типовых функциональных компонентов:

• гибкая герметичная перегородка делит рабочий объем на две части;
• одну – через патрубок подсоединяют к магистрали теплоснабжения;
• в другую закачивают под необходимым давлением воздух;
• для создания корпуса применяют устойчивые к процессам коррозии материалы;
• фиксацию в горизонтальном положении крупных моделей обеспечивает подставка.

Мембранный расширительный бак устанавливают в любом удобном для пользователей месте. Следует обеспечить удобство доступа для обслуживания. С помощью встроенного штуцера с клапаном добавляют (стравливают) воздух, создавая необходимое давление.

Расчет расширительного бака для закрытой системы отопления начинают с определения количества жидкости в системе. Самые точные данные можно получить на стадии заполнения. Также применяют последовательное сложение емкостей трубопроводов, радиаторов, иных компонентов.

Чтобы рассчитать общий объем теплоносителя быстро, профильные специалисты часто применяют ориентировочные пропорции.

Ниже приведены значения (в литрах) на 1 кВтпри подключении разных видов оборудования:

• стальные конвекторы (6-8);
• алюминиевые, чугунные радиаторы (10-11);
• теплый пол (16-18).

Если для отопления частного дома применяют комбинацию из разных нагревательных приборов, берут 15 л/ 1 кВт. При мощности газового котла 7,5 кВт получится следующий результат вычислений: 7,5*15=112,5 л.

Подходящие размеры расширительного бака для отопления закрытого типа зависят от нескольких параметров:

• суммарного объема водопровода и подключенных устройств;
• типа теплоносителя;
• максимального давления;
• температурного режима.

При заполнении отопительной системы водой происходит увеличение объема на 4% в процессе повышения температуры от 0 С до +95 С. Для предотвращения замерзания в зимний период теплоноситель дополняют этиленгликолем.

Такая смесь расширяется на 10% больше по сравнению с рассмотренным выше примером (на 4,4%). Аналогичные поправки делают при монтаже холодоснабжения.

В сводной таблице представлены коэффициенты расширения воды (смеси).

Эти данные помогут сделать точный выбор расширительного бака:

Расчет расширительного бака для отопления (О)выполняют по формуле О = (Ос х Кр) / Э, где:

• Ос – суммарный объем функциональных компонентов;
• Кр – поправочный коэффициент (из таблицы для определенного состава теплоносителя);
• Э – эффективность бака.

Последнюю позицию вычисляют следующим образом Э = (Дс-Дб)/ (Дс+1), где Д – это давления:

• Дс – максимальное в системе ГВС (норматив для частных домов 2-3 атм);
• Дб – компенсирующее, которое принимают равным статическому (0,1 атм на каждый метр высоты строения).

Какой расширительный бак поставить на отопление. Монтаж и установка расширительного бака в системе отопления своими руками

Установка расширительного бачка в системе отопления выполняется с учетом некоторых моментов:

• монтаж устройства допускается в помещении, где температура не падает ниже нуля;
• следует обеспечить легкий доступ к воздушному клапану, чтобы при необходимости регулировать давление в воздушной части бака;
• когда завершена установка устройства, должен иметься доступ к запорной аппаратуре, крану для слива и шильдику;
• нельзя допускать приложения статической нагрузки к мембранному баку (давления от труб и других приборов);
• если редуктор расположить после водомера, такая мера позволит поддерживать постоянное начальное давление в мембранном баке.

  Когда срабатывает предохранительный клапан, давление не должно превысить уровень максимально допустимого рабочего давления в баке (прочитайте: «Предохранительный клапан на отопление — какие бывают, как правильно использовать»);

• крепление расширительного бака для отопления производится таким образом, чтобы предохранительный клапан находился до проточной арматуры по ходу движения теплоносителя.

Схема отопления с расширительным баком всегда предусматривает, что его монтаж производится только со стороны, откуда осуществляется подача холодной воды к нагревательному котлу.

Установка устройства на выходе запрещается.

Многие владельцы недвижимости стараются выполнить многие работы по обустройству системы теплоснабжения самостоятельно, в том числе смонтировать расширительный бак своими руками.

На первый взгляд кажется, что проблем с подобной работой не возникнет, но в действительности она имеет определенные сложности, о чем хорошо известно специалистам.

Самые распространенные ошибки, допускаемые при монтаже расширительного бака в отопительной сети, происходят по ряду причин:

• отсутствие полного комплекта необходимых инструментов или их плохое качество.

  При выполнении работы часто пользуются ключами — универсальным (газовым) и разводным.

  В дополнение к ним также требуется специальный ключ, необходимый при монтаже металлопластикового трубопровода, и ступенчатый ключ для разъемных соединений;

• применение для уплотнения материалов, которые не предназначаются для данных целей. Например, вместо качественного герметика, используют дешевую продукцию для окон из поливинилхлорида, которая предназначается для другого температурного режима.

  Первое время после применения соединения выглядят привлекательно, но после ввода в эксплуатацию отопительной конструкции этот вид герметика не выдерживает нагрузку и высокие рабочие температуры.

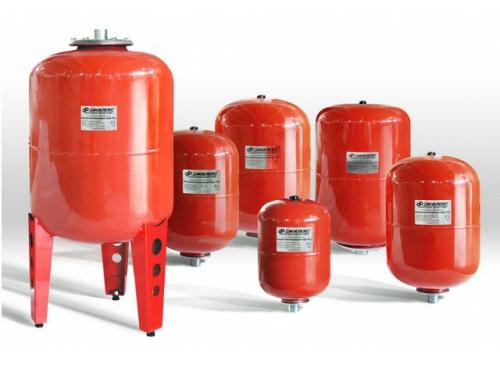

Расчет расширительного бака закрытого типа калькулятор. Калькулятор расчета объема расширительного бака для системы отопления

Система отопления закрытого типа имеет немало преимуществ. Она намного компактнее, так как не требует соблюдения правила установки расширительного бака в высшей точке, легче поддаётся регулировкам, работает экономичнее, а теплоноситель не испаряется и не контактирует с воздухом, то есть не насыщается кислородом, что очень важно для долговечности металлических элементов котла и радиаторов.

Калькулятор расчета объема расширительного бака для системы отопления

Компенсация температурного расширения воды происходит за счет установки мембранного расширительного бака, который может быть смонтирован, например, на «обратке» в непосредственной близости от котла. Необходимо лишь правильно определиться с параметрами этого важного элемента системы. В этом нам поможет калькулятор расчета объема расширительного бака для системы отопления.

Необходимые разъяснения по выполнению вычислений – ниже самого калькулятора.

Калькулятор расчета объема расширительного бака для системы отопления

Пояснения по проведению вычислений объема бака

Понятно, что при монтаже системы отопления, особенно в условиях дефицита места, хочется по максимуму сэкономить свободное пространство. Тем не менее, объем расширительного бака не может быть меньше расчетного значения.

В основу расчета положена следующая формула:

Vb = Vt × Kt / F

Vb — рассчитываемый объем расширительного бака.

Vt — объем теплоносителя в системе.

Как быть с ним?

• Практический способ – засечь по водомеру во время пробного заполнения системы.
• Самый точный способ – просуммировать внутренние объемы всех элементов системы – котла, труб, радиаторов и т.п.
• Простейший «теоретический» метод — не боясь совершить серьезную ошибку, можно принять соотношение 15 литров теплоносителя на каждый киловатт мощности котла отопления. Именно эта зависимость и заложена в калькулятор расчета.

Kt — коэффициент, принимающий во внимание тепловое расширение применимого теплоносителя. Этот показатель зависит от содержания в теплоносителе антифризных  добавок, и изменяется и с процентным соотношением этих добавок, и с ростом температуры,  причем — нелинейно. Существуют специальные таблицы, но в нашем случае эти данные уже внесены в калькулятор – из расчёта среднего нагрева теплоносителя до +70÷80 ºС (это наиболее оптимальный режим работы автономной системы отопления).

Если в системе применяется вода, то это необходимо отметить в соответствующем поле калькулятора.

Цены на расширительные баки для системы отопления

расширительный бак для системы отопления

Что может использоваться в качестве теплоносителя?

Для частных домов, которые могут оставляться хозяевами в зимнее время на длительное время с выключенным отоплением, целесообразнее применять незамерзающие жидкости – антифризы. О разнообразии теплоносителей для систем отопления , об их свойствах, достоинствах и недостатках – в специальной публикации нашего портала.

F — так называемый коэффициент эффективности мембранного расширительного бака. Он выражается следующей зависимостью:

F = (Pmax – Pb) / (Pmax + 1)

F — вычисляемый коэффициент эффективности бака.

Pmax — максимальное давление в системе, которое соответствует порогу срабатывания аварийного клапана в «группе безопасности». ЭтоТ параметр обязательно указывается в паспортных данных котельного оборудования.

Pb — давление подкачки воздушной камеры расширительного бачка. Изделие может поступать уже предварительно накачанное – тогда этот параметр будет указан в паспорте. Впрочем, эту величину можно и изменять – воздушная камера поДкачивается, например, автомобильным насосом, или, наоборот, из нее стравливается избыточный воздух – для этого на баке имеется специальный ниппель. Как правило, в автономных системах отопления рекомендуют закачивать воздушную камеру до уровня одной – полутора атмосфер.

Какие еще элементы обязательны в системе отопления закрытого типа?

Чтобы правильно спланировать и смонтировать отопление в доме или квартире, необходимо знать его устройство и взаимосвязь всех основных приборов и элементов. Подробно о системе отопления закрытого типа рассказывает специальная публикация нашего портала.

Расчет давления расширительного бака. Расчет объема

Есть очень простая методика определения объема расширительного бачка для отопления: высчитывается 10% от объема теплоносителя в системе. Его вы должны были высчитать при разработке проекта. Если этих данных нет, можно объем определить опытным путем — слить теплоноситель, а потом залить новый, измерив его при этом (пустить через счетчик). Второй путь — высчитать. Определить объем труб в системе, добавить объем радиаторов. Это и будет объем системы отопления. Вот от этой цифры находим 10%.

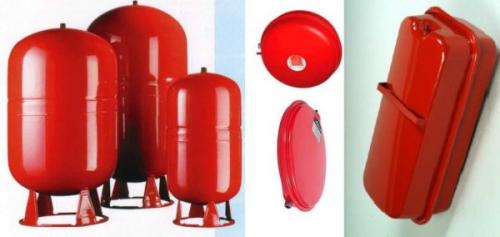

Форма может быть разной

Второй способ определить объем расширительного бака для отопления — высчитать его по формуле. Тут тоже потребуется объем системы (обозначен буквой C), но еще нужны будут другие данные:

• максимальное давление Pмакс, при котором может работать система (обычно берут максимальное давление котла);
• начальное давление Pмин — с которого система начинает работу (это давление в расширительном баке, указано в паспорте);
• коэффициент расширения теплоносителя E (для воды 0,04 или 0,05, для антифризов указано на этикетке, но обычно в пределах 0,1-0,13);

Имея все эти значения высчитываем точный объем расширительного бака для системы отопления по формуле:

Формула расчете объема расширительного бака для отопления

Расчеты не очень сложные, но стоит ли с ними возиться? Если система открытого типа ответ однозначен — нет. Стоимость емкости от объема зависит не очень сильно, плюс ко всему его можно сделать самостоятельно.

Расширительные баки для отопления закрытого типа стоит посчитать. Их цена от объема зависит сильно. Но, в данном случае, лучше все-таки брать с запасом, так как недостаточный объем приводит к быстрому износу системы или даже к выходу ее из строя.

Если в котле есть расширительный бак, но его емкости для вашей системы недостаточно, ставят второй. В сумме они должны давать необходимый объем (установка ничем не отличается).

К чему приведет недостаточный объем расширительного бачка

При нагревании теплоноситель расширяется, его излишки оказываются в расширительном баке для отопления. Если весь излишек не помещается, он стравливается через клапан аварийного сброса давления. То есть теплоноситель уходит в канализацию.

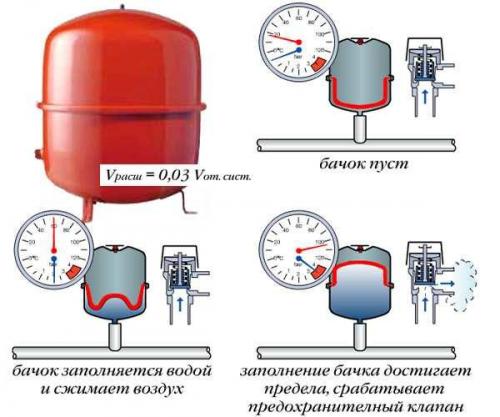

Принцип работы в графическом изображении

Потом, когда температура понижается, объем теплоносителя уменьшается. Но так как его в системе уже меньше чем было, давление в системе падает. Если недостаток объема незначительный, такое понижение может быть некритичным, но если его слишком мало, котел может не работать. У этого оборудования есть нижний предел давления, при котором оно работоспособно. При достижении нижнего предела оборудование блокируется. Если вы в это время находитесь дома, сможете исправить ситуацию, добавив теплоносителя. Если же вас нет, система может разморозиться. Кстати, работа на пределе тоже ни к чему хорошему не приводит — оборудование быстро выходит из строя. Потому лучше слегка перестраховаться и взять чуть больший объем.

Расчет объема системы отопления онлайн. Как рассчитать оптимальное количество и объемы теплообменников

При расчёте количества необходимых радиаторов, следует учитывать из какого материала они произведены. Рынок сейчас предлагает три вида металлических радиаторов:

Чугун,

Алюминий,

Биметаллический сплав,

Все они имеют свои особенности. Чугун и алюминий имеют одинаковый показатель теплоотдачи, но при этом алюминий быстро остывает, а чугун медленно нагревается, но долго сохраняет тепло. Биметаллические радиаторы быстро нагреваются, но остывают значительнее медленнее алюминиевых.

При расчете количества радиаторов также следует учитывать и другие нюансы:

теплоизоляция пола и стен помогает сохранить до 35% тепла,

угловая комната прохладнее других и требует большего количества радиаторов,

использование стеклопакетов на окнах сохраняет 15% теплоэнергии,

через крышу «уходит» до 25% теплоэнергии.

Количество радиаторов отопления и секций в них зависит от многих факторов Источник amikta.ru

В соответствии с нормами СНиП, на обогрев 1 м3 требуется 100 Вт тепла. Следовательно, 50 м3 потребуют 5000 Вт. Если биметаллический прибор на 8 секций выделяет 120 Вт, то с помощью простого калькулятора считаем: 5000 : 120 = 41,6. После округления в большую сторону, получаем 42 радиатора.

Однако в частном доме температура регулируется самостоятельно. Считается, что одна батарея выделяет 150 Вт тепла. Пересчитываем и получаем 5000 : 150 = 33,3. То есть понадобится 34 радиатора.

Можно воспользоваться примерной формулой расчета секций радиатора:

N*= S/P *100

Значок (*) показывает, что дробная часть округляется по общим математическим правилам, N – количество секций, S – площадь комнаты в м2, а P – теплоотдача 1 секции в Вт.

Это может быть интересно! В статье по следующей ссылке читайте про систему отопления двухэтажного дома .

Заключение

Монтаж и расчет отопительной системы в частном доме – это главная составляющая условий комфортного проживания в нем. Поэтому к расчету отопления в частном доме следует подойти с особой тщательностью, учитывая множество сопутствующих нюансов и факторов.

Калькулятор поможет если нужно быстро и усреднённо сравнить между собой различные технологии строительства. В других случаях лучше обратиться к специалисту, который грамотно проведет расчеты, правильно обработает результаты и учтет все погрешности.

С этой задачей не справится ни одна программа, потому что в нее заложены только общие формулы, а калькуляторы отопления частного дома и таблицы, предлагаемые в интернете, служат лишь для облегчения расчетов и не могут гарантировать точности. Для точных правильных расчетов стоит доверить эту работу специалистам, которые смогут учесть все пожелания, возможности и технические показатели выбранных материалов и приборов.

Видео простой расчет расширительного бака для системы отопления
