Самостоятельно сделать водяной теплый пол в ванной комнате не так уж и сложно, особенно после получения всех необходимых разрешений на изменение системы отопления. Достаточно следовать основным этапам монтажа.

• Подготовительные работы – на этом этапе меняются водопроводные и канализационные стояки. Рассчитывается схема укладки будущего теплого пола. Приобретаются комплектующие и расходные материалы.
• Устройство гидроизоляции пола в ванной комнате или душевой – для этого используют специальную пленку или еврорубероид. Чтобы создать прочный защитный слой, стыки между гидроизоляцией обрабатывают паяльной лампой или строительным феном. Крайне важно создать надежную защиту от проникновения влаги. В случае протечки конструкции пола, вода потечет к соседям этажом ниже. Гидроизоляция в данном случае будет единственным, что не даст в многоквартирном доме сразу же протечь воде к соседям.
• Черновой слой – качество пирога теплого водяного пола зависит в первую очередь от стяжки. Основание заливают с использованием керамзита или мелкого щебня. Основание заливается по маякам. После заливки полов в ванной, необходимо выдержать как минимум 5-6 дней до продолжения работ. Все это время потребуется смачивать пол водой, чтобы бетон не растрескался.
Фольгированный слой – чтобы укладка пола в ванной комнате с водяным подогревом поверхности имела максимальную теплоотдачу, понадобится создать своеобразный экран, предотвращающий тепловые потери. В индивидуальном доме для этого можно использовать как экструдированный полистирол, так и любую другую теплоизоляцию. Одновременно выполняется утепление полов. Для квартиры, где критичным является уменьшение высоты потолков, стелют фольгированную теплоизоляцию.
• Прокладка труб – водяной контур монтируется либо на специальную армирующую сетку, или на стирольную подложку. Фиксация труб осуществляется с помощью хомутов или специальной планки. Предварительно необходимо рассчитать пол и выбрать подходящую схему отопления.
• Заливка второго слоя стяжки . Технология укладки требует использовать для этой задачи специальные клеевые растворы с присадками, позволяющими выдерживать постоянные перепады температуры.
• Финишная отделка – обычно теплые полы в ванной комнате делают под плитку.

Связанные вопросы и ответы:

Что такое водяной теплый пол

Через сеть труб «нижней» системы отопления подаётся вода, которая нагревается до 35 градусов. Конструкцию устанавливают как в городских жилых помещениях, так и в частных домах. Ведь тёплый пол способен работать от газового котла и теплового насоса.

Эта система отличается от радиаторной и конвекторной тем, что тепло распределяется равномерно. Ноги мёрзнут из-за холодного воздуха как в квартирах, так и в частных домах, что нередко приводит к проблемам со здоровьем. Это неприятное обстоятельство устраняет система отопления, которая греет воздух внизу. Купить водяной тёплый пол для больших помещений — тоже выгодное решение, поскольку цена за электричество выше, чем за другие теплоносители. К тому же, систему не нужно регулярно обслуживать, как в случае с радиаторами и конвекторами.

С дизайнерской точки зрения, водяной тёплый пол — хороший вариант для тех, кто любит простор в помещении, ведь трубы скрыты от глаз.

Несмотря на массу преимуществ, водяной тёплый пол способен доставлять неудобства. Получить минимальную температуру нагрева возможно, если установить смесительный узел и подсоединить его к насосу для принудительной циркуляции воды в трубах. Устанавливают такие приборы только с разрешения ответственных органов, которые обладают полномочиями дать согласие или рекомендации. Перед тем, как купить водяной тёплый пол, стоит проконсультироваться с управляющей компанией или специалистами по монтажу.

Какие преимущества имеет водяной теплый пол

Теплый водяной пол, преимущества которого в сравнении с другими отопительными системами очевидны, все чаще встречается в детских комнатах, спальнях, гостиных, ванных и на балконах квартир, в коттеджах и таунхаусах.

Плюсы ВТП:

• Энергоэффективность и экономичность

Невысокая температура теплоносителя дает возможность существенно снизить затраты на нагрев — энергопотребление сокращается на 20−30%.

Благодаря более равномерному распределению тепла (без необходимости прогревать верхние слои воздуха) средняя температура в помещении со стандартной высотой потолков до 3 м снижается примерно на 2°C. Это понижение не ощущается человеком, но приводит к сбережению электроэнергии на уровне 15-20%.

При установке водяного пола в помещениях с большой площадью и высоким потолком экономия достигает 40-60%.

• Установка в любом помещении

Водяной теплый пол может быть использован в любых зданиях, вне зависимости от их типа, конструктивных особенностей и назначения.

Монтировать систему напольного отопления можно как в строящемся здании, так и на старом полу при ремонте помещения. Возможно подключение системы к теплоцентрали или полностью автономное использование.

• Универсальность

Можно использовать любой источник энергии, выбрать материал, из которого будет изготовлен трубопровод, и любой тип напольного покрытия, имеющего разрешающую такое использование маркировку.

• Регулируемая температура

Устанавливать комфортную температуру можно для каждого помещения отдельно.

Источник: https://interer-i-dekor.ru-land.com/novosti/vodyanoy-teplyy-pol-v-derevyannom-dome-prostye-shagi-dlya-sozdaniya-komfortnoy-zhizni

Какие материалы необходимы для установки водяного теплого пола

Нарушения в процессе монтажа водяного тёплого пола приводят к протечкам и ремонтным работам. Поэтому установка водяного тёплого пола занимает много времени. Этот факт нередко относят к минусам, но торопиться здесь нельзя.

Чтобы выявить утечку, придётся вскрывать стяжку Источник www.auckland.plumbing

Если планируется укладка тёплого пола в стяжку, то перекрытие заметно утяжеляется (до 15 % от изначальной массы). Важно предусмотрительно провести расчёты. Не каждый фундамент или несущие конструкции справятся с такой нагрузкой.

Как сделать тёплый пол в квартире? В многоэтажном доме с центральным водоснабжением установка системы обязательно сопровождается согласованием с обслуживающими инстанциями. Подключение производится к водопроводу. Происходит увеличение гидравлического сопротивления, которое рассчитано на вертикальные, а не на горизонтальные системы. В итоге в соседних квартирах сверху возникнут проблемы с отоплением, может выйти из строя центральная система в целом. Поэтому получить разрешение на монтаж тёплого пола удаётся далеко не всегда.

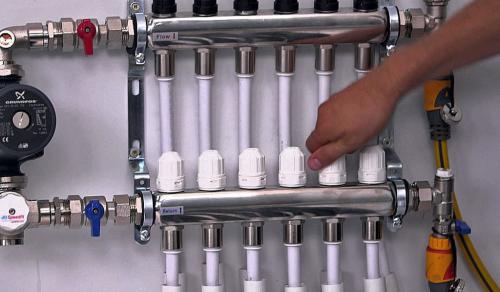

Блок управления включает в себя несколько элементов. Их установка, настройка и обслуживание стоят дорого. Но в общей массе затраты окупаются результатом.

Блок управления тёплым полом Источник i.pinimg.com

В качестве финишного напольного покрытия не рекомендуются такие материалы, как линолеум, ковролин, палас. В список входит и ламинат. Но существуют марки, которые допускаются для укладки. На упаковке должен быть соответствующий знак: водяной тёплый пол. Важно не путать с электрическим, так там параметры немного отличаются.

Требования к помещению

Устройство водяного тёплого пола отбирает по высоте от 8 до 20 см пространства. Поэтому дверные проёмы должны быть выше 2,1 м, а потолки не менее 2,7 м.

Важно, чтобы несущие конструкции и фундамент справлялись с нагрузкой, которая образуется от строительных материалов и теплоносителя. Перепады на основании допускаются в пределах 5 мм, чтобы не возникало возникновение воздуха и повышение гидравлического давления.

Эффективное отапливание помещения водяной системой возможно только при теплопотерях до 100 Вт/кв. м. А значит, окна должны быть вставлены, стены оштукатурены, проведены меры по изоляции конструкций.

Что входит в систему водяного тёплого пола

Насос

Длина контура может достигать 120 м, а диаметр труб не превосходит при этом значения в 20 мм. Кроме того, магистрали имеют множество поворотов. Без принудительной циркуляции равномерное протекание теплоносителя невозможно. Поэтому в систему управления входит насос. Также благодаря этому устройству в водопроводе поддерживается стабильная температура.

Циркуляционный насос для тёплого пола Источник just-price.ru

Для тёплого пола подключается насос центробежного типа. Он должен быть рассчитан на разные режимы работы. То есть для смены температуры теплоносителя устройство с разной скоростью проталкивает воду в контур.

При выборе конкретного прибора учитываются 2 параметра:

• производительность;
• напор.

Для вычислений существуют формулы (соответственно):

• Q = 0,86 * мощность контура / (t подачи – t обрат.);
• Н = (гидравлическое сопротивление 1 п.м. трубы * максимальная длина контура + сумма коэффициентов) / 1000.

Коэффициенты запаса мощности имеют разные значения:

• вентиль и арматура – 1,7;
• фитинг и смесительный узел – 1,2;
• котёл – 1,3.

Как результат, чаще применяются маломощные устройства (от 40 до 150 Вт), которые во время работы практически не шумят. В среднем относительно производительности на каждые 40 кв. м приходится 0,5 куб. м/час. Значения были рассчитаны для средней полосы России. Напор редко превышает показатель в 0,6 атм.

Корпус насоса изготавливается из разных материалов. Из чугуна выбирать не рекомендуется, так как он обладает низким сопротивлением к окислению. Предпочтение стоит отдавать нержавеющей стали.

Роторы могут быть сухими или мокрыми. Вторые для автономной системы лучше, так как они контактируют с водой и не требуют постоянного обслуживания. Плюс они меньше шумят. Первые обладают большей мощностью и их чаще используют в системах отопления многоквартирных домов или промышленных комплексов.

Насосы центробежного типа Источник dezveshnyaki.ru

Если водяной тёплый пол применяется в качестве основного источника тепла для 2-3-этажного частного дома, то рекомендуется установка нескольких маломощных насосов вместо одного более сильного. Такой подход будет эффективнее.

Как выбрать подходящий радиатор для водяного теплого пола

Используемые для обогрева загородного жилья теплые полы по принципу действия делятся на электрические и водяные. Главный плюс любых теплых полов – равномерный обогрев всего помещения. В случае с радиаторным отоплением степень нагрева воздуха в помещении снижается по мере удаления от источника тепла. Кроме того, все элементы теплого пола скрыты от глаз и никак не влияют на внешний вид комнаты. Использование такого отопления в жилище является более безопасным, т. к. исключен контакт с обогревательными приборами.

Водяные

Водяной теплый пол – самый популярный на сегодня вид отопительных систем, используемых в частных домах. Установка такого отопления требует определенных навыков, поэтому лучше, если монтажными работами займется специалист. Водяной теплый пол создается в виде замкнутого контура из металлопластиковых или полипропиленовых труб. Контур размещают под напольным покрытием и подключают к общему отоплению. Чаще всего трубы заливаются бетонной стяжкой, но существуют и другие варианты монтажа – путем создания настильной системы: деревянной или полистирольной. Помимо труб, для сборки теплого пола потребуются трехходовые клапаны, приборы контроля и регулировки температуры, коллектор и фитинги для подключения. При необходимости комплект дополняется циркуляционным насосом.

Как работает водяной теплый пол

Для нагрева теплоносителя используется установленный в доме двухконтурный котел, который одновременно обеспечивает и горячее водоснабжение. Вода, используемая в качестве теплоносителя, циркулирует по трубам и нагревает стяжку. Отдавшая свое тепло вода снова направляется в котел, где подогревается и опять поступает в систему. Встроенные в контур температурные датчики исключают перегрев системы.

Плюсы и минусы

Преимуществами такой системы отопления являются:

• экономия электроэнергии. По сравнению с использованием электрообогревателей это гораздо более экономичный способ поддержания комфортной температуры;
• допустимость использования в качестве основной или единственной системы отопления в помещении;
• возможность создания подходящего микроклимата во всех комнатах путем обустройства отдельных отопительных контуров в каждой из них;
• совместимость с большинством видов напольных покрытий.

К недостаткам водяного теплого пола относят довольно сложный и трудоемкий монтаж, вероятность возникновения протечек при некачественной сборке, уменьшение высоты помещения за счет создания стяжки.

Электрические

Электрический теплый пол хорошо подходит для обогрева отдельных помещений частного дома и использования в качестве дополнительного отопления. Существует несколько видов теплых полов, работающих от электричества.

Кабельные

Основные компоненты этого теплого пола – греющий кабель и терморегулятор, управляющий параметрами системы. Кабельный пол можно обустроить в комнате любых размеров и произвольной формы, т. к. кабель укладывается как угодно, главное – выдержать при этом шаг укладки. Наиболее целесообразным может быть применение кабельных теплых полов в ванных комнатах, санузлах, на кухнях и в других помещениях, где запланирована стяжка небольшой толщины, а в качестве напольного покрытия используется плитка.

Нагревательные маты

Еще более простой монтаж системы отопления выполняется при укладке нагревательных матов. Кабель в этом случае уже вмонтирован в специальную сетку, поставляемую рулонами. Исполнителю работ не нужно рассчитывать шаг укладки и крепить кабель: достаточно раскатать рулон на месте монтажа и подключить питание. Нагревательные маты нередко укладываются прямо в слой плиточного клея, что позволяет меньше поднимать пол. Важный плюс такой системы состоит в том, что при выходе из строя одного элемента остальная часть теплого пола продолжает работать.

Инфракрасные

Работа инфракрасного пленочного теплого пола основана на использовании ИК-излучения, нагревающего не только стяжку и напольное покрытие, но и предметы обстановки. Воздух в этом случае не пересушивается, т. к. тепловая энергия исходит от стен, мебели, других элементов интерьера. Нагрев помещения происходит почти сразу после включения оборудования, но так же быстро комната и остывает после его выключения. К достоинствам инфракрасного теплого пола относят простоту монтажа, низкую стоимость, экономичность, удобство эксплуатации, возможность автоматизации работы системы.

Как правильно уложить трубы для водяного теплого пола

Качественный обогрев помещения при помощи укладки жидкостного теплого пола организуется в несколько этапов:

1. Гидроизоляция . Этот слой исключает появление продуктов, образующихся в результате конденсации. Для подложки может быть применена даже полиэтиленовая пленка.
2. Термоизоляция . Основная задача – устранить утечку тепла в нижнюю часть. В большинстве случаев применяется утеплитель листового вида. Толщина должна подбираться исходя из условий помещения – есть ли в доме подвал или цокольный этаж. Чем холоднее климатические условия, тем толще теплоизоляция.
3. Фольга или теплоотражающий элемент. Фольгированная пленка, способствующая максимальному перенаправлению потока тепла наверх. Укладка этого материала позволяет экономить до 5% на расходе теплоносителя.
4. Монтаж труб . Основное устройство всего механизма. По трубам происходит движение нагретой жидкости. Если при укладке теплого пола выбрать правильный шаг между витками труб – это даст возможность эффективного отопления с наименьшими затратами теплоресурсов.
5. Стяжка . При условии, что все предшествующие слои были уложены на ровную поверхность, толщина стяжки будет минимальной — 3,5 см. Часто используется заливка из обычной цементно-песчаной смеси, толщиной в 50 мм. Проводимость тепла такого материала составляет 0,4 Вт/(м*К).
6. Напольное покрытие . Жидкостный пол позволяет укладку любого материала. Тем не менее наилучшими характеристиками, а именно теплопроводностью и максимальной отдачей, обладает керамическая плитка.

Как обеспечить равномерное нагревание пола

В зависимости от источника теплового излучения различают водяные и электрические теплые полы. Последние в свою очередь делятся на кабельные и инфракрасные пленочные. Кабельные выпускаются в двух форм-факторах: нагревательные маты (кабель уже закреплен на сетке с определенным шагом) и собственно кабели (шаг укладки покупатель рассчитывает самостоятельно).

Водяные теплые полы

Судя по названию, теплоносителем здесь служит жидкость, которая посредством труб передает тепло от генерирующего агрегата в помещение, в котором смонтирован пол. Система представляет собой своеобразный пирог, в который входят компоненты в виде слоев между несущим перекрытием и половым покрытием:

• Опорный.
• Защитный.
• Изолирующий.
• Разделяющий.
• Нивелирный.

Также в систему может входить дополнительный проводящий элемент. Эффективность теплоотдачи будет зависеть от того, где монтируется отопительный змеевик: в опорном (тип А), в изолирующем (В) или в нивелирном (С). Самый высокий показатель при равенстве всех других характеристик будет в первом варианте.

Еще одним фактором, влияющим на теплоотдачу, является шаг укладки труб. Чем он реже, тем более горячим должен быть теплоноситель. Это объясняется тем, что расчетная формула состоит из таких показателей, как площадь пола, коэффициент теплообмена и разность температур на поверхности покрытия и в помещении. Таким образом, большее количество колен змеевика опосредованно будет более интенсивно нагревать воздух.

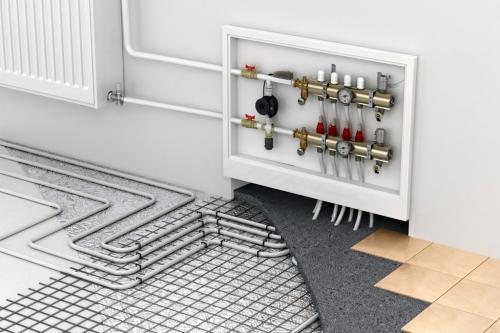

Укладка водяного теплого пола. Фото: shutterstock.com

Кабельные электрические полы

В этом случае источником тепла выступает кабель, по которому проходит электрический ток. Различают два типа таких систем: одно- и двухжильные. Принцип действия их прост: за счет внутреннего сопротивления металла происходит повышение температуры. Нагревательный элемент заливают стяжкой, что существенно снижает теплоотдачу. Этот показатель зависит и от частоты шага уложенных витков кабеля.

Нагревательные кабели бывают одножильными и двухжильными. Одножильный имеет два установочных провода и подключается с двух концов. Двухжильный — только с одного конца, это упрощает монтаж.

К тому же существуют системы с саморегулирующимися кабелями: Они способны управлять интенсивностью нагревания поверхности на разных участках в зависимости от температуры окружающей среды. Это позволяет обеспечить более равномерный нагрев всей площади пола.

Укладка нагревательного кабеля. Фото: shutterstock.com

Нагревательные маты

Представляют собой более простой и удобный в монтаже вариант кабельного теплого пола. Нагревательный элемент в виде провода закреплен на специальной крупноячеистой сетке в форме волнистой змейки. Небольшой диаметр провода позволяет монтировать систему без стяжки непосредственно в слой плиточного клея под напольное покрытие. Нагревательные маты устанавливаются под любой тип напольного покрытия: ковролин, паркетную доску, ламинат, линолеум, керамогранит, плитку.

Монтаж электрического нагревательного мата под ламинат. Фото: shutterstock.com

Эффективность данного типа обогревательного устройства можно рассмотреть на изделиях известного бренда «Русское тепло» от отечественной компании ГК «ССТ».

Нагревательные маты «Русское тепло» состоят из двухжильных кабелей, каждый из которых имеет многопроволочную конструкцию. Это гарантирует их сохранность от механических повреждений при транспортировке и монтаже. Надежность в этом плане усиливает прочная термоэластопластовая оболочка. Электробезопасность устройства обеспечивается специальным защитным экраном, изготовленным из алюмолавсановой ленты. «Змеевик» прочно закреплен на стеклосетке.

Кроме того, система, если ее вмонтировать в стены, хорошо работает для предотвращения их промерзания, скопления на них конденсата, образования вредных микроорганизмов (грибка и плесени). Систему можно использовать в качестве скрытого полотенцесушителя: воздух в прогреваемом таким образом помещении быстро избавляется от повышенной влажности.

Простой монтаж подразумевает укладку нагревательного мата в слой плиточного клея толщиной около 5-8 мм. Изделие универсального типа можно применить к любой конфигурации пола. На рабочем элементе размещены концевая и соединительная муфты, питание от электросети осуществляется при помощи установочного (холодного) провода в изоляционной оболочке, которая абсолютно пожаробезопасна. Компания на свой товар предоставляет 50 лет гарантии.

Как сделать тепловой пол безопасным

Теплый пол, как и любая другая система отопления, может иметь свои ограничения и некоторые факторы, которых следует избегать или с которыми следует быть осторожным:

1. Повреждения и проникновение влаги. Теплый пол , особенно электрический, чувствителен к повреждениям и проникновению влаги. Повреждения кабеля или нагревательных элементов могут привести к короткому замыканию и неисправности системы. Поэтому следует избегать прямого воздействия воды или влаги на теплый пол и обеспечить надежную гидроизоляцию во влажных помещениях, таких как ванные комнаты.
2. Перегрев. Если теплый пол не установлен или использован правильно, он может перегреться. Это может произойти, если покрытие пола не позволяет правильному распределению тепла или если система не имеет соответствующих средств регулировки и контроля температуры. Перегрев может привести к повреждению пола или проблемам с безопасностью. Поэтому важно следить за правильной установкой, регулировкой и обслуживанием теплого пола.
3. Неправильная укладка покрытий. Некоторые типы напольных покрытий могут ограничивать передачу тепла от теплого пола в помещение. Это может привести к неравномерному распределению тепла и снижению эффективности системы. Поэтому следует выбирать покрытия, которые обеспечивают хорошую теплопроводность и не создают изоляционного эффекта.
4. Повреждения механического характера. Теплый пол может быть подвержен повреждениям, вызванным механическими воздействиями, такими как удары, проколы или перегибы. При проведении строительных или ремонтных работ следует быть осторожным и избегать повреждения теплого пола. При укладке напольных покрытий также рекомендуется применять подложки или материалы, которые предотвращают повреждение системы.

Правильная установка, использование и обслуживание, а также соблюдение рекомендаций производителя, помогут избежать этих проблем и обеспечить безопасную и эффективную работу системы теплого пола.
