Рассмотрим конструкцию пола 1-го этажа над подпольем или неотапливаемым подвалом.

Схема деревянного пола первого этажа без гидроизоляции

Основная схема устройства пола первого этажа следующая. По несущим балкам, которые опираются на фундамент, укладывается черновой пол. Черновой пол необходим для того, что бы по нему выложить утеплитель. Утеплитель укладывается в пространство между брусьями. Сверху на утеплитель выстилается пароизоляция. Между пароизоляцией и дощатым настилом обязательно необходимо организовать воздушный зазор для испарения конденсата, который может образоваться на пароизоляции со стороны помещения. Его можно организовать прибив бруски высотой 2-3 см. Сверху устраивается дощатый настил по которому укладывается чистовой пол.

Схема конструкции пола 1-го этажа над подпрльем

Несущая конструкция пола – брусья. Шаг брусьев обычно 60-80 см. Можно выбрать шаг так, что б было удобно выкладывать между брусьями утеплитель. Тогда шаг будет равняться ширине утеплителя плюс толщина бруса.

В местах крепления брусьев к каменным конструкциям между ними и должна быть гидроизолирующая прокладка из, например, из рубероида или битумной мастики. Между брусом и фундаментной стеной необходимо сделать зазор для вентиляции, брус не должен примыкать к стене вплотную.

Между пароизоляцией и настилом должен остаться зазор для вентиляции

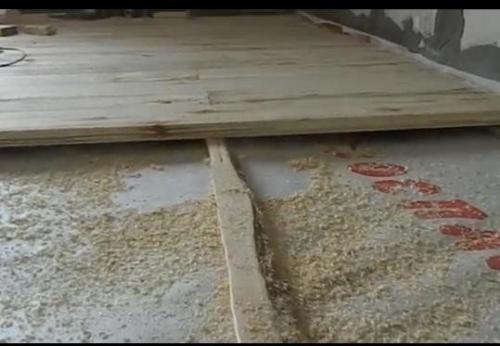

Черновой пол. Для крепления чернового пола к брусьям крепятся брусочки меньшего размера, «черепные бруски». По ним настилают доски чернового пола. Тут можно использовать доску толщиной 15-50 мм низкого сорта.

конструкция пола с утеплителем

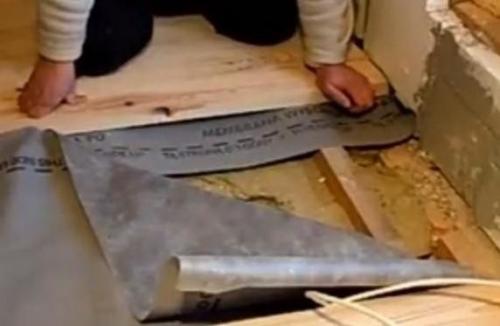

Деревянный пол 1-го этажа с применением гидроизоляции

Иногда в конструкции пола предусматривают гидроизоляцию. Она уместна в том случае, если подвальное помещение очень сырое, в наличии высокий уровень грунтовых вод. Тогда возникает необходимость защитить утеплитель снизу. Для этого под утеплителем устраивается гидроизоляция. Эта гидроизоляция должна быть выполнена из водоотталкивающей но паропроницаемой мембраны. Для того, что бы не допускать досадных ошибок, лучше называть верхнюю пленку просто пароизоляция (даже если саму пленку производитель называет мембраной), а нижнюю – гидроизоляция. А вот тут, в идеале, действительно должна применяться мембрана – паропроницаемая водозащитная.

Пример применения неправильной гидроизоляции

В этом видео — очень наглядный пример того, что в утеплителе может образоваться вода. Это видео весьма распространено в ютубе под разными названиями. Очень часто его называют «неправильная пароизоляция». В видео не видна сама пароизоляция. Возможно авторы этой конструкции и применяли нижнюю пленку в качестве какой-то пароизоляции.

Но смысл в том, что нижняя пленка – это должна была быть гидроизоляция, водонепроницаемая с одной стороны, но паропроницамая с другой.

Связанные вопросы и ответы:

Какие материалы используются для строительства надпола над подвалом

Описание конструкции(сверху-вниз):

Напольное покрытие (ламинат)

Подложка под ламинат

Основание напольного покрытия (доски)

Пароизоляционная пленка

Бруски обрешетки для дополнительного утепления/звуко-теплоизоляция

Балки перекрытия/звуко-теплоизоляция

Черновой пол (доски)

Опорные бруски чернового пола

Перекрытие над проветриваемым подпольем с заполнением звуко-теплоизоляционными материалами из минерального волокна

Зачем изолировать?

Перекрытие над холодным подвалом или проветриваемым подпольем защищает внутреннее помещение дома от потерь тепла. Основная задача изоляционного материала здесь - теплоизоляция.

Как утеплить перекрытие над подвалом?

Установка теплоизоляционного материала

При наличии проветриваемого подполья в зимнее время нужно исключить попадание холодного воздуха в жилое помещение. Для этого необходимо утеплить пол, уложив между деревянными балками слой теплоизоляции.

Минимальная рекомендуемая толщина теплоизоляции в такой конструкции для строительства в средней полосе России - 150 мм.

Монтаж материала рекомендуется осуществлять поверх чернового пола, как это показано на схеме выше. В том случае, если высота балок перекрытия недостаточна для того чтобы уложить утеплитель толщиной 150 мм, можно использовать дополнительный ряд брусков 50х50 мм, уложенный перпендикулярно балкам поверх них.

Если черновой пол в конструкции отсутствует, допускается укладывать утеплитель на предварительно натянутую между балками сетку, так, чтобы материал заполнил пространство между балками.

Как защититься от «точки росы»?

Пароизоляция

Для того чтобы в зимнее время водяной пар из жилого помещения не попадал в перекрытие и не увлажнял теплоизоляцию и несущие элементы, поверх слоя теплоизоляции нужно положить пароизоляционную пленку. Пароизоляция должна быть герметично уложена над утеплителем со стороны жилого помещения.

Как защититься от влаги?

Гидроизоляция

Одна из основных задач при устройстве перекрытия первого этажа и устройстве фундамента - это защита от попадания в конструкцию влаги.

Влага может проникать вместе с грунтовыми водами. В том случае, если весной грунтовые воды стоят высоко, и вода доходит до стен, по периметру участка необходимо сделать дренажную канаву. Канаву нужно делать с применением специальных геотекстильных пленок, щебня и гравия. Сток канавы должен выводиться в общую магистраль. Если в населенном пункте такая магистраль не предусмотрена, то необходимо выкопать сточный колодец.

Также необходимо обратить внимание на гидроизоляцию фундамента и позаботиться о гидроизоляционных отсечках, препятствующих капиллярному увлажнению фундамента и примыкающих к нему стен.

Как проветривать подпол?

Вентиляция

Необходима хорошая вентиляция подпольного помещения. Сырой воздух – прекрасная среда для размножения плесневых грибов и бактерий.

В жаркое время года, когда земля будет сильно прогреваться, а в доме - наоборот будет прохладно, влажный пар от земли будет подниматься вверх к помещению.

Чтобы влага не проникала в перекрытие и утеплитель не отсыревал, иногда рекомендуют закрывать утеплитель снизу пароизоляцией или диффузионной мембраной, что является ошибкой. Так как в этом случае утеплитель оказывается закрытым со всех сторон пленками и плохо проветривается. Увлажнение материала приводит к ухудшению теплозащитных свойств. Да и несущие элементы в такой «запертой» со всех сторон конструкции будут недолговечны.

Чтобы этого избежать, мы рекомендуем сделать все подпольное пространство хорошо проветриваемым. Для вентиляции подпола, еще при устройстве фундамента, по периметру дома делают специальные вентиляционные отверстия (продухи). Как правило, таких отверстий недостаточно, да еще, к тому же, многие часто затыкают их на зиму, «чтоб не дуло», чего делать категорически нельзя.

Самый лучший вариант - устройство в подполе вытяжки с помощью пластиковых труб (диаметр 30-50 мм), выведенных на улицу на уровне крыши. При такой схеме идет активная вентиляция подпольного пространства за счет перепада давлений. Площадь продухов, количество трубок и их расположение следует рассчитывать так, чтобы избежать возможности образования застоя воздуха в углах подпольного пространства.

При хорошо работающей системе вентиляции полы в комнатах на первом этаже отсыревать не будут, а деревянные перекрытия и балки будут надежно сохранены от развития процессов гниения. При таком подполе перекрытие не нужно закрывать никакими пленками снизу, т.к. будет идти естественная вентиляция и удаление влаги из конструкции.

Какие факторы следует учитывать при выборе места для строительства надпола над подвалом

Когда котлован подвала залит, а его пол и стены обустроены, самое время задуматься о том, как сделать перекрытие погреба? Какие материалы для этого используются и какова цена этих материалов?

Чтобы понять в какую сумму вам обойдется перекрытие, необходимо разобраться в том, какие виды перекрытий существуют.

Монолитная плита

Одним из вариантов перекрытия является использование монолитной плиты. Такая плита перекрытия для погреба делается с использованием арматурного каркаса и бетона ( узнайте здесь, как изготовить погреб на балконе ).

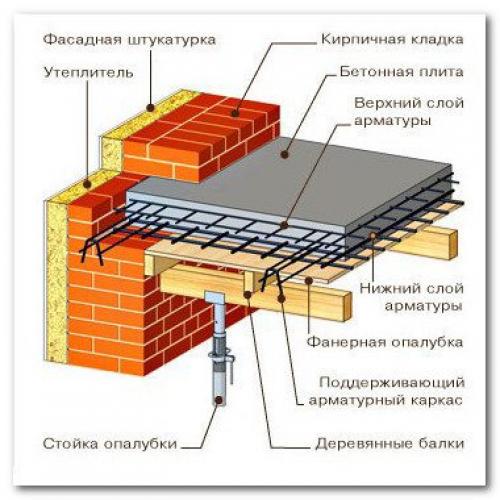

Схема устройства перекрытия монолитной плитой

Инструкция создания бетонной монолитной плиты состоит из следующих этапов:

• Перекрытие должно обладать такими параметрами, чтобы при установке оно располагалось на стенах помещения. Эти самые стены и будут служить опорой.
• Нужно установить специальные опорные балки для опалубки. Они позволят удержать целостность конструкции во время заливки бетоном и на время его застывания.
• Доски опалубки перед заливкой необходимо хорошо герметизировать, чтобы избежать вытекания раствора во время заливки.
• Только после того, как будет произведен полный монтаж опалубки следует приступать к вязанию каркаса арматурной сетки. Во время сооружения арматурной сетки важно соблюдать правильное расстояние между стержнями, которое должно составлять около 20 см. Полученный железный каркас должен выступать по краям плиты на 4 см с каждой стороны.
• После того как сетка будет готова, можно приступать непосредственно к бетонированию. Высота монолитной плиты должна составлять около 20 см.
•  Бетон следует заливать равномерно и беспрерывно, до окончания формирования всего изделия.
• Чтобы избежать возникновения внутренних полостей следует жидкий раствор подвергнуть процессу вибрации. Делается это с помощью специального оборудования или обыкновенного бруса.

Какие методы строительства надпола над подвалом существуют

8 мин.

Придомовая территория

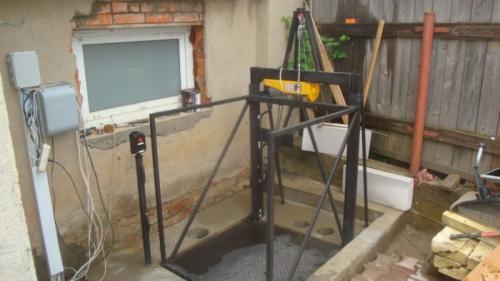

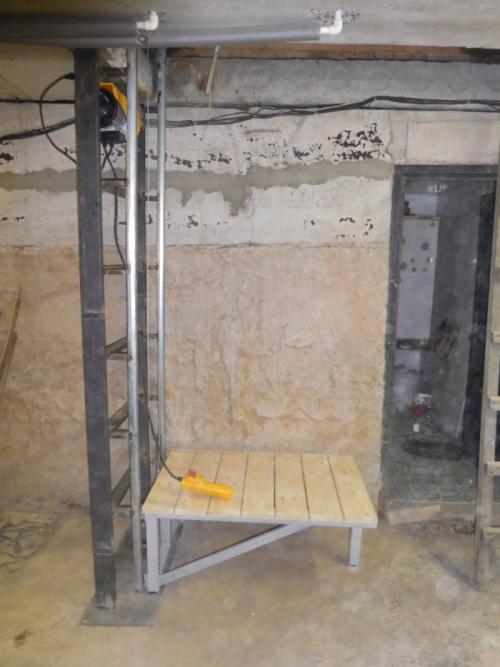

Подсобные помещения, обустроенные в доме, гарантируют удобство и экономию средств. Но чтобы сделать жизнь максимально комфортной, таким хранилищам требуется дополнительное оборудование. Поскольку подвалы и погреба обычно являются «местом жительства» различных заготовок, проблемой хозяев становится спуск и подъем с тяжелыми грузами. Поэтому многие задумываются над тем, каким способом можно автоматизировать данный процесс, чтобы существенно облегчить жизнь. Возможных решений всего два: устройство можно купить, либо соорудить его собственноручно. Как сделать механизм подъема грузов из погреба, трудна ли эта задача? Вариантов лифтов есть несколько, поэтому сначала нужно рассмотреть каждый из них, чтобы узнать о достоинствах и недостатках моделей.

Основные требования к подъемнику

Все устройства для подъема делятся электрические, гидравлические и пневматические. Первые работают с помощью электромотора. Гидравлические агрегаты функционируют за счет масла, в пневматических системах используется воздух. Если рассматривать только тему «Самодельный механизм подъема грузов из погреба», то здесь лидерами являются электрические лифты, экономичные, относительно простые, но максимально эффективные.

Функциональность, удобство и безопасность — главные требования к таким грузоподъемникам. Поэтому очень важно корректно рассчитать мощность оборудования, предусмотреть его защиту. Вид элементов управления конструкцией — еще один вопрос, который необходимо решить заранее. Возможные варианты — кнопка без фиксации нажатия и концевой выключатель, либо оба устройства.

Надежность стены, на которой будут фиксироваться направляющие для подъемника, — условие обязательное, поскольку даже домашний лифт — сооружение тяжелое. Достаточную несущую способность гарантируют конструкции из железобетона или кирпича (толщина — как минимум 200 мм). Если стена не отвечает этим требованиям, то ей требуется усиление. Альтернативный вариант — создание надежного каркаса для подъемника.

Поскольку вероятность отключения электроэнергии высока, а оборудование может выйти из строя, необходимо предусмотреть и такие случаи. Возможные решения — лестница (переносная либо стационарная), автономный источник света, ручная лебедка, которая сможет сохранить работоспособность установки.

Разновидности лифтов для грузов

Подъемник может иметь один из нескольких видов привода.

Какие преимущества имеет подъемная конструкция надпола над подвалом

3.1. Размещение жилых помещений квартир в цокольных и подвальных этажах не допускается.

3.2. В жилых зданиях допускается размещение помещений общественного назначения, инженерного оборудования и коммуникаций при условии соблюдения гигиенических нормативов по шуму, инфразвуку, вибрации, электромагнитным полям.

В подвальных и цокольных этажах таких жилых домов допускается устройство встроенных и встроенно-пристроенных стоянок для автомашин и мотоциклов при условии герметичности потолочных перекрытий и оборудованием устройства для отвода выхлопных газов автотранспорта.

3.3. Помещения общественного назначения, встроенные в жилые здания, должны иметь входы, изолированные от жилой части здания.

3.4. Не допускается размещение в жилых помещениях промышленных производств.

3.5. При размещении под жилыми зданиями гаражей-стоянок необходимо отделять их от жилой части здания этажом нежилого назначения. Размещение над гаражами помещений для работы с детьми, помещений лечебно-профилактического назначения не допускается.

3.6. В жилых зданиях любой этажности на первом, цокольном или подвальном этажах - следует предусматривать кладовую для хранения уборочного инвентаря, оборудованную раковиной. Допускается устройство кладовых площадью не менее 3 * для жильцов дома: хозяйственных, для хранения овощей, а также для твердого топлива. При этом выход из этажа, где размещаются кладовые, должен быть изолирован от жилой части. Прокладка канализационных сетей в хозяйственных кладовых запрещается.

3.7. Помещения общественного назначения, встроенные в жилые здания, должны иметь входы, изолированные от жилой части здания, при этом участки для стоянки автотранспорта персонала должны располагаться за пределами придомовой территории.

Загрузка материалов, продукции для помещений общественного назначения со стороны двора жилого дома, где расположены окна и входы в квартиры, не допускается. Загрузку следует выполнять: с торцов жилых зданий, не имеющих окон; из подземных тоннелей или закрытых дебаркадеров; со стороны магистралей.

Загрузочные помещения допускается не устраивать при площади встроенных общественных помещений до 150 *.

Какие недостатки имеет подъемная конструкция надпола над подвалом

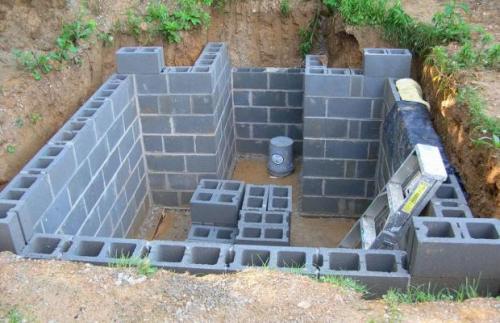

Для возведения стеновых поверхностей в погребе запрещается применять легкие строительные материалы – ДСП, листы фанеры и так далее. Необходимо использовать крепкие и надежные изделия. Стены можно построить из бетона, хорошо обожженного красного полнотелого кирпича либо из популярных в наши дни пеноблоков.

При использовании кирпича вам придется серьезно потратиться. Этот материал достаточно дорогой. После монтажа кирпичных стен их поверхность, кроме того, нужно будет хорошо оштукатурить. Работать с пенобетонными изделиями намного проще. Их достоинство – отсутствие необходимости выполнять мероприятия по гидроизоляции полученных поверхностей.

Чаще же всего стенки погреба делают из бетона. Пошагово такой процесс выглядит следующим образом:

1. Накладываем арматурную сетку на стены. Ее изготавливают из обрезков отслуживших свое труб или из толстых металлических стержней, которые скрепляются между собой отожженной проволокой. Арматуру нельзя сваривать, так как бетон при скачках температуры будет растрескиваться.
2. Строим опалубку из кусков фанеры, реек большой толщины либо другого древесного материала . Опалубка обустраивается отдельными (40-сантиметровыми по высоте) секциями, которые послойно заполняются бетонным раствором . Отдельные элементы конструкции соединяются обычными гвоздями.
3. Замешиваем бетон (рекомендуется использовать материал с маркировкой М400) и заливаем его слоями по 25–30 см в опалубку.

Как видим, инструкция по возведению бетонных стен для подвала проста. Особых премудростей в ней нет. Справиться с такими работами сможет любой домашний умелец. Обратите внимание на то, что готовые стенки из бетона нежелательно высушивать при помощи фенов и других тепловых устройств. Правильно будет подождать, пока они высохнут естественным образом.

Какие технические требования предъявляются к надполу над подвалом

Если гидроизоляция выполнена правильно, вода не будет проникать в подвал даже во время сильных ливней и паводков. Однако воздух в подвале или погребе все равно может быть влажным, вещи — сырыми, а на стенах — появляться грибок и плесень. Вот несколько рекомендаций, как самостоятельно избавиться от этих неприятностей.

Обеспечьте хорошую вентиляцию

Вентиляция поможет вывести влагу из помещения. Если вентиляция отсутствует, сделана неправильно или засорилась, в подвале будет сыро.

Вентиляцию можно обеспечить двумя способами: естественным и принудительным.

Естественный воздухообмен происходит благодаря отверстиям в стенах — продухам, которые делают по периметру подвала. Можно сделать одно отверстие в стене под потолком подвала и установить в него вентилятор . Это вариант больше подходит для цокольных этажей и полуподвалов, когда потолок помещения чуть выше уровня земли. Тогда через продухи воздух будет естественно циркулировать, и в подвале будет не так влажно.

Схема принудительного воздухообмена в подвале или погребе

Если сделать продухи невозможно или воздухообмен через них недостаточен для площади подвала, создают принудительный воздухообмен. Для этого нужно смонтировать две трубы: одну для притока свежего воздуха снаружи, вторую — для вывода влажного воздуха из помещения на улицу. Хорошо, если вентиляцию предусмотрели при строительстве подвала. Однако, если этого не сделали, можно смонтировать принудительную вентиляцию в помещении, которое уже используется. Для этого:

• Выберите две трубы, которые будут использованы для воздуховода. Чаще всего используют пластиковые трубы, предназначенные для канализации. Приточная и вытяжная труба должны иметь примерно одинаковый диаметр. Или вытяжная может быть чуть большего диаметра, чем приточная.
• В потолке подвала проделайте два отверстия по диаметру труб. Трубы должны располагаться в противоположных углах подвала. Тогда поток свежего воздуха из приточной трубы, прежде чем выйти через вытяжную, пройдет через весь подвал и вытолкнет застоявшийся воздух наружу через трубу.
• Через отверстие для вытяжной трубы опустите трубу и закрепите ее под потолком не ниже чем на 10–15 см от его поверхности. При этом труба должна располагаться не менее чем в 1,5 м от пола, поскольку насыщенный водяными парами воздух устремляется вверх.
• Снаружи вытяжную трубу поднимите на высоту не менее 1,5 м над грунтом или выведите над крышей.
• Через второе отверстие установите и закрепите приточную трубу. Ее нужно опустить не ниже 20 см и не выше 50 см от пола.
• Снаружи приточную трубу выводят через стену сбоку дома. Ее достаточно поднять на 20–25 см от уровня земли. Чем ниже будет расположено отверстие приточной трубы для забора воздуха, тем выше будет разница между давлением воздуха на входе и на выходе и тем сильнее будут естественная тяга и приток воздуха. Если приточную трубу выводите через стену, наденьте на нее вентиляционную решетку или пластиковый дефлектор.
• Если подвал находится под гаражом или другим хозяйственным помещением, то отверстие выходной трубы можно вывести в пол этого помещения и закрыть люком.
• Усилить воздухообмен можно с помощью вентилятора, который устанавливают в вытяжной трубе.

Как обеспечить надёжность и долговечность надпола над подвалом

5.6.1 Требования настоящего подраздела распространяются на полы, не являющиеся несущим элементом фундаментов и устраиваемые в виде монолитной бетонной плиты, уложенной на грунт естественного основания или на подстилающий слой.

5.6.2 Подстилающий слой пола по грунту из утрамбованного щебня или крупнозернистого песка должен быть толщиной не менее 100 мм. Содержание частиц размером менее 4 мм в этом слое должно быть не более 10 % по массе.

5.6.3 Допускается не устраивать подстилающий слой под полами автостоянок, а также террас, если грунтовые газы не представляют опасности.

5.6.4 Проникание воды под полы по грунту должно предотвращаться вертикальной планировкой территории и устройством дренажа.
5.6.5 При наличии гидростатического давления подземных вод под полами бетонную плиту следует рассчитывать на восприятие гидростатического давления.

5.6.6 Между бетонной плитой пола и основанием следует укладывать материал, препятствующий сцеплению бетона плиты с основанием (например, полиэтиленовую пленку).

5.6.7 Деревянные полы, устраиваемые по бетонной плите, должны быть выполнены из пиломатериалов, защищенных от гниения в соответствии с требованиями СНиП 2.03.11.

5.6.8 Полы по грунту в отапливаемых подвалах должны состоять из:
а) монолитной бетонной плиты толщиной не менее 50 мм;
б) полиэтиленовой пленки толщиной не менее 0,15 мм.

5.6.9 Покрытие грунта в подпольях, а также в неотапливаемых подвалах рекомендуется устраивать из:
а) слоя асфальта толщиной не менее 50 мм;
б) монолитной бетонной плиты толщиной не менее 100 мм;
в) слоя рулонного гидроизоляционного или кровельного материала или слоя полиэтиленовой пленки толщиной не мене 0,15 мм.
