H1. Введение

Тёплые водяные полы становятся все более популярными в наши дни. Они не только обеспечивают комфортную температуру пола, но и помогают сохранить энергию, так как позволяют снизить температуру в помещении. В этой статье мы рассмотрим, как реализовать идею о тёплых водяных полах, от начальных этапов до их установки.

H2. Концепция

Первым шагом к реализации тёплых водяных полов является разработка концепции. Важно определиться с типом пола, который вы хотите установить. Существуют два основных типа полов: настильные и подогреваемые полы. Настильные полы устанавливаются на существующий пол, а подогреваемые полы монтируются под покрытие.

Настильные полы

Настильные полы устанавливаются на существующий пол и не требуют значительных работ по демонтажу. Они могут быть установлены на любых поверхностях, включая бетон, дерево и асфальт. Однако, настильные полы несколько более дорогие, чем подогреваемые полы.

Подгораемые полы

Подгораемые полы монтируются под покрытие и требуют значительных работ по демонтажу существующего пола. Однако, они более эффективны и дешевле, чем настильные полы. Подгораемые полы можно установить на любые поверхности, включая бетон, дерево и асфальт.

H2. Материалы

Следующим этапом является выбор материалов для тёплых водяных полов. Важно выбрать материалы, которые будут эффективными и долговечными.

Для настильных полов можно использовать различные материалы, такие как металл, пластмасса и стекло. Однако, наиболее популярными материалами для настильных полов являются металл и пластмасса.

Для подогреваемых полов можно использовать различные материалы, такие как бетон, дерево и асфальт. Однако, наиболее популярными материалами для подогреваемых полов являются бетон и дерево.

H2. Установка

После выбора материалов следующим этапом является установка тёплых водяных полов. Установка настильных полов проще, чем установка подогреваемых полов.

Установка настильных полов происходит на существующий пол. Вначале нужно приготовить поверхность для установки настильного пола. Затем нужно установить настильный пол на подготовленную поверхность.

Установка подогреваемых полов требует значительных работ по демонтажу существующего пола. Вначале нужно демонтировать существующий пол. Затем нужно установить подогревательные элементы на подготовленную поверхность. Затем нужно установить новый пол на подогревательные элементы.

Тёплые водяные полы могут стать отличным решением для домашнего или коммерческого помещения. Важно выбрать подходящий тип пола и материалы для его установки. Установка настильных полов проще, чем установка подогреваемых полов, но подогреваемые полы более эффективны и дешевле.

Связанные вопросы и ответы:

Что такое тёплые водяные полы

Теплый водяной пол, преимущества которого в сравнении с другими отопительными системами очевидны, все чаще встречается в детских комнатах, спальнях, гостиных, ванных и на балконах квартир, в коттеджах и таунхаусах.

Плюсы ВТП:

• Энергоэффективность и экономичность

Невысокая температура теплоносителя дает возможность существенно снизить затраты на нагрев — энергопотребление сокращается на 20−30%.

Благодаря более равномерному распределению тепла (без необходимости прогревать верхние слои воздуха) средняя температура в помещении со стандартной высотой потолков до 3 м снижается примерно на 2°C. Это понижение не ощущается человеком, но приводит к сбережению электроэнергии на уровне 15-20%.

При установке водяного пола в помещениях с большой площадью и высоким потолком экономия достигает 40-60%.

• Установка в любом помещении

Водяной теплый пол может быть использован в любых зданиях, вне зависимости от их типа, конструктивных особенностей и назначения.

Монтировать систему напольного отопления можно как в строящемся здании, так и на старом полу при ремонте помещения. Возможно подключение системы к теплоцентрали или полностью автономное использование.

• Универсальность

Можно использовать любой источник энергии, выбрать материал, из которого будет изготовлен трубопровод, и любой тип напольного покрытия, имеющего разрешающую такое использование маркировку.

• Регулируемая температура

Устанавливать комфортную температуру можно для каждого помещения отдельно.

Какие материалы используются для создания тёплых водяных полов

Теплые полы бывают тяжелые, устраиваемые в бетонной стяжке, облегченные, укладываемые на термораспределительные панели и легкие — состоящие из тонких трубок, закрепленных на синтетической сетке.

Бетонная система

Представляет собой трубопроводы, прокладываемые под бетонной или цементно-песчаной стяжкой. От труб, заполненных горячей водой, тепло передается бетонной стяжке и равномерно распределяется по помещению.

Преимущества бетонной системы теплого пола:

• высокая теплоотдача;
• экономичность;
• долгий срок службы.

Бетонный пол и трубопроводы в стяжке не создают электромагнитных излучений и не выделяют вредных веществ в окружающую среду.

Такое отопление можно использовать под покрытие из каменной и керамической плитки, теплостойкого линолеума, ламинированного паркета.

Однако стоит учитывать, что бетонная стяжка создает нагрузку на перекрытия в 250-300 кг/м2 и не подходит для ветхих и деревянных перекрытий.

Кроме того, устройство стяжки требует значительных финансовых, трудовых и временных затрат.

До начала работ должны быть произведены расчеты несущей способности перекрытий.

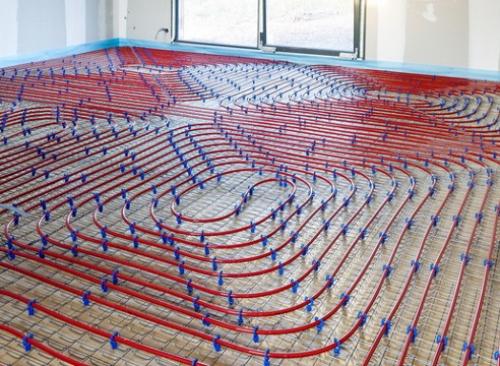

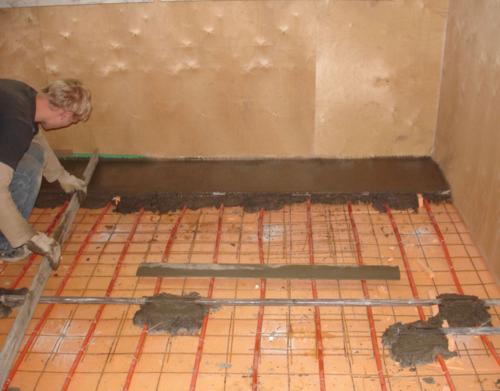

Кладка водяного теплого пола в бетонную стяжку

Безбетонная система полов

Греющие трубы укладываются на специальные термораспределительные панели, обладающие хорошей теплопроводностью.

Эта система монтируется обычно между лагами в определенной последовательности:

• теплоизоляция из минеральной ваты или пенополистирола;
• опорные рейки из доски, фанеры или ДСП;
• термоматы с пазами, в которых размещают греющие трубы;

В качестве чистового покрытия можно использовать каменную или керамическую плитку, ламинат, паркет, линолеум, ковролин.

Такие конструкции устраиваются значительно быстрее и проще бетонных из-за отсутствия стяжки.

Как выбираются материалы для тёплых водяных полов

Для устройства водяного тёплого пола в квартирах и коттеджах наиболее распространёнными являются трубы на основе структурированного (сшитого) полиэтилена РЕХ. В этом материале длинные цепочки макромолекул обычного полиэтилена «сшиты» между собой поперечными связями, что придаёт пластику повышенную прочность и термостойкость. В зависимости от метода сшивки трубы подразделяются на РЕХа (пероксидный метод), РЕХb (органосиланидный метод) и РЕХс (радиационный метод).

Наиболее удобны в монтаже металлополимерные трубы композиции PEX-AL-PEX, в которых между слоями сшитого полиэтилена заключён слой алюминиевой фольги. Благодаря алюминию труба сохраняет приданную ей форму, меньше подвержена температурным деформациям и на 100 % защищена от диффузии кислорода в теплоноситель. Напомним, что наличие кислорода в теплоносителе приводит к коррозии металлических деталей системы.

Не меньшей популярностью при устройстве тёплых полов пользуются также трубы PEX-EVOH, в которых роль барьерного слоя от проникновения кислорода выполняет тонкий слой этиленвинилгликоля (EVOH). Трубы из полиэтилена повышенной термостойкости PE-RT дешевле труб PEX-AL-PEX и PEX-EVOH, однако термостойкость таких труб ниже, так как этот материал занимает промежуточное положение между обычным и сшитым полиэтиленом.

Физических поперечных связей между макромолекулами полимера в нём нет, а их взаимное сцепление обеспечивается наличием боковых октеновых ветвей (эффект липучки). Трубы из PEX-EVOH и PE-RT не сохраняют приданную им форму, поэтому при раскладке петель тёплого пола их надо немедленно надёжно фиксировать. В номенклатуре VALTEC присутствуютвсех перечисленных типов ( табл. 1 ).

Как долго длится процесс установки тёплых водяных полов

Установка теплого водяного пола в качестве основной или резервной системы отопления требует пристального внимания к деталям и понимания всех этапов работы.

Если что-то пойдет не так, особенно после нанесения финишного покрытия, исправлять это будет слишком поздно и дорого. Чтобы этого не произошло, необходимо знать, как включить водяной теплый пол.

Подача теплоносителя в систему

В зависимости от того, как устроена система, существуют различные способы добавления воды. Как правило, для этого устанавливается кран, который подает теплоноситель из водопровода в трубы теплого водяного пола.

Перед заполнением водой их необходимо тщательно очистить, поскольку при прокладке труб в них может попасть мелкий строительный мусор. Чтобы избавиться от воды, ее нужно заливать и сливать до тех пор, пока она не станет чистой.

Каждый сезон производители советуют менять теплоноситель. И если вы прислушаетесь к их советам, то должны проводить такую промывку каждый раз. Хотя некоторые клиенты не сливают воду десятилетиями, опыт показывает, что достаточно выполнять эту работу раз в три-четыре года, и система работает безупречно.

После добавления охлаждающей жидкости водяной пол тестируется.

Следующие подробности о теплом водном поле также доступны на нашем сайте:

Кроме того, почитайте о преимуществах и недостатках теплого водяного пола.

Тестовый запуск

Ресентирование — это процесс проверки возможных протечек в трубах и местах их соединения под давлением всей системы.

Без этого шага заливать раствор и наносить финишное покрытие будет бесполезно. Когда все трубы подключены к распределительному коллектору, работа завершена.

Жидкость необходимо добавлять в каждый отопительный контур отдельно, пока не будет удален весь воздух. Для этого необходимо открыть и закрыть термостат и регулирующие клапаны.

Для каждого типа труб теплого водяного пола требуется определенный тип обжима:

1. Если используется металлопластик, то для запуска используется холодная вода, подаваемая в систему под давлением 6 бар. Если она не упала в течение суток, значит, конструкция прошла проверку и можно приступать к дальнейшим работам — заливать стяжку по трубам, заполненным водой, которые находятся под давлением.

Система прошла испытание, если не было утечек и давление упало не более чем на 1.5 бар в течение этого времени.

Профессионалы с опытом советуют использовать максимальный тест системы отопления в качестве дополнительной проверки. Начальный прогрев водяного теплого пола покажет, насколько качественно сделаны трубы. Для этого нагрейте их до +80-+85 градусов и оставьте на 30 минут. Здание подготовлено к заливке раствора, если нет видимых протечек или пара.

Как правильно запустить теплый водяной пол?

Первоначальный запуск теплого водяного пола осуществляется путем нагрева теплоносителя до +20-25 градусов. Дав системе несколько дней на обустройство, следует каждый день поднимать этот показатель на 10 градусов, если вы используете воду, и на 5 градусов, если в качестве теплоносителя используется антифриз.

Размер помещения напрямую влияет на весь процесс постепенного нагрева конструкции. Если помещение небольшое, можно уложиться в несколько дней, но лучше дождаться окончания всех проверок, заливки бетона и укладки напольного покрытия, прежде чем запускать теплый водяной пол. В результате на стяжке могут появиться трещины.

Как правильно эксплуатировать теплый водяной пол после заливки: добавить теплоноситель в систему, проверить запуск и сначала прогреть

В статье приведены исчерпывающие инструкции о том, как правильно залить, наполнить систему теплоносителем, произвести пробный запуск и запустить первый нагрев теплого водяного пола.

Какие факторы влияют на стоимость установки тёплых водяных полов

Установка водяного теплого пола — это слишком выгодное и комфортное решение для вашего помещения, однако, стоит понимать, что это может обойтись вам в некоторую сумму. Чтобы сказать точно, сколько стоит установка водяного теплого пола, нужно оценить несколько факторов.

Во-первых, стоимость установки зависит от размера помещения. Количество метров стяжки и толщина теплого пола также влияют на цену. Водяные системы теплого пола обычно устанавливаются по всей площади помещения, так что эта сумма может быть довольно большой, особенно для крупных квартир или частных домов.

Во-вторых, стоимость включает в себя не только установку полотна pipe и монтаж коллектора, но и дополнительные работы по подключению системы к отоплению или электроэнергии, а также установку терморегулятора. Если в вашем помещении уже есть системы отопления или электрические проводки, то стоимость может быть ниже, так как проводить их нет необходимости.

Кроме того, стоимость монтажа водяного теплого пола зависит от стороны рынка и количества работников, занятых на монтаже. Если на рынке мало специалистов, то цена за монтаж будет выше. Также важно отметить, что установка водяного теплого пола требует определенного количества труда и времени, поэтому заработная плата работников влияет на стоимость.

В общем, стоимость установки водяного теплого пола может варьироваться от нескольких тысяч до десятков тысяч рублей, в зависимости от размера помещения, особенностей монтажа, используемой системы и других факторов. В любом случае, вложение в комфорт и удобство полностью себя оправдывает, так как водяной теплый пол объединяет в себе все преимущества электрических и пленочных систем подогрева пола.

Теперь, когда вы знаете, сколько стоит установка водяного теплого пола, вам остается только решить, какую систему выбрать и приступить к монтажу.

Какие преимущества имеют тёплые водяные полы

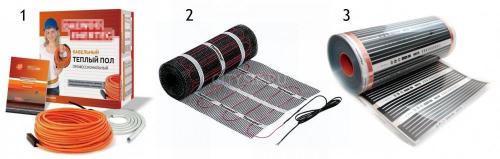

Электрические теплые полы, в отличие от водяных иметь несколько вариантов реализации:

• кабель,
• пленка,
• маты.

И соответственно каждый из них имеет свои преимущества перед остальными, а также и свои недостатки.

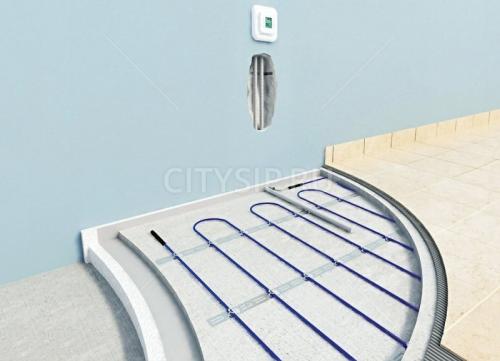

Кабельный пол

Подобная система отопления из электрических считается одной из самых популярных и достаточно бюджетных. Она состоит из специальных, термостойких кабелей, которые нагреваются при воздействии на них небольшого тока и отдают тепло напольному покрытию. Как и водяные полы, этот вид укладывается в стяжку, что может создать некоторые затруднения при уже выполненном под ключ ремонте.

Основным минусом можно назвать то, что если в процессе эксплуатации кабель повредится, то заменять придется весь участок также мало кому понравится вариант, что пользоваться полами можно будет только через две недели после монтажа.

Нагревательные маты

Формально, это те же нагревательные кабели, просто в заводских условиях разложенные «змейкой» и запаянные в специальное полотно. Вследствие этого их монтаж упрощается в несколько раз. Нет необходимости делать стяжку, маты кладутся на специальный клей. Единственное что, на уже существующем бетонном поле, делаются дополнительные канавки для лучшего сцепления клея и полотна.

И данный вид обладает тем же недостатком, что и предыдущий – при выходе из строя датчика или повреждения небольшого участка, придется перестилать весь пол или забыть про то, что такое, когда ногам тепло.

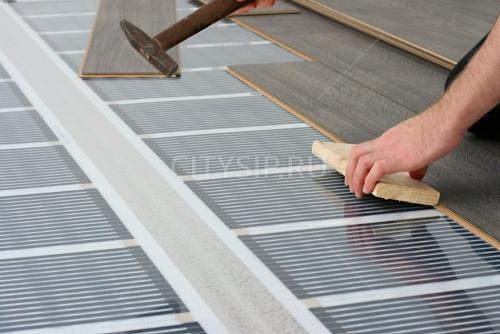

Инфракрасная пленка

Из всех вариантов теплого пола инфракрасный является одним из самых эффективных способов обогрева помещения. При использовании подобной пленки создается впечатление, что в комнате температура выше, чем показывает градусник. А также многими будет оценено то, что подобную систему можно монтировать не только в пол, но и в стены, и даже в потолок, что серьезно расширяет горизонты создания теплого и уютного дома.

Сложно найти у него и недостатки – данная система устанавливается за один день, использовать все ее ресурсы обогрева можно сразу же после монтажа, при выходе из строя одной из секций не нужно менять весь участок, а просто заменить неработающий и снова начать наслаждаться теплом.

Какие недостатки имеют тёплые водяные полы

Впервые запущенный в работу после установки регулируемый теплый пол нуждается в настройке, от качества которой зависит срок службы агрегата. Настраивается не просто система отопления, но также и непосредственно сам пол: стяжка, финишное покрытие, которому передается тепло от труб.

Запускать систему отопления нужно до того, как вы уложите финишное покрытие на пол, чтобы обеспечить полное высыхание бетона.

Придерживайтесь следующих советов:

1. Впервые запустить систему важно при сухой бетонной стяжке. Такая цементно-бетонная смесь застывает в течение 17-28 дней.
2. В случае, когда ремонт длится долго и уже наступил осенне-зимний период, можно постепенно запускать систему, повышая температуру на 1°С в сутки. Важно выдержать срок в 2 недели, начиная от заливки стяжки до включения системы на постепенный прогрев. Действуя таким образом, вы полностью высушите чистовую стяжку без риска теплового шока, появления напряжений, а также растрескивания цемента.
3. Прежде чем укладывать финишное покрытие, убедитесь, что стяжка полностью высохла. Такие материалы, как ламинат и паркет, — высокочувствительны к влаге.

Первый шаг — этап подготовки. Как регулировать теплый пол, чтобы КПД был максимально высоким, а система — надежной? Этот вопрос встает как при первом запуске системы, так и ежегодно перед очередным пуском.

Как происходит старт системы? Происходит пуск воздуха и заполнение труб теплоносителем. Несмотря на то, что многие регулируемые теплые полы оборудованы специальными датчиками, а также программаторами (электронными или же радиоуправляемыми), вам все равно придется принять участие в запуске.

Можно сказать, что это первичная ручная регулировка теплого водяного пола.

Даже если ваш регулируемый теплый пол обогревает все помещение или выступает в качестве вспомогательного элемента обогрева, прежде чем запустить систему, вы должны убедиться, что клапаны и вентили на распределительном коллекторе закрыты — и на подачу, и на обратку.

Когда регулируемый теплый пол играет роль дополнения к радиаторам отопления, вы сначала перекрываете петли водяного пола, затем заполняете теплоносителем главную систему отопления.

После этого открываем подачу и обратку на одной петле и включаем циркуляционный насос на минимальные обороты. Так контур будет поэтапно заполняться водой, а воздушные пробки не образуются. В этом заключен главный принцип работы регулируемого теплого пола водяного типа. При этом воздух отводится через воздухоотводчик, расположенный на коллекторе.

Следующий шаг — запуск котла на прогрев, при этом температурный режим — 30-40 °С. Вам потребуется отследить подачу теплой воды в открытую петлю, а затем ее возврат в обратке. С этим всё в порядке? Значит, контур функционирует исправно, а вентили подачи и обратки перекрываются; затем всё то же самое повторяется с другим контуром. Так происходит до того момента, пока вся система не заполнится и не будет обезвоздушена.

Далее, прежде чем настроить регулируемый теплый пол, открываем все вентили, а затем ждем (этот пункт важен, когда производится полностью ручная регуляция, без использования автоматики: контроллеров, регуляторов, сервоприводов). Не забывайте, что такой пол — это инерционная система, которая не способна реагировать на изменения сразу же. Система должна прогреться, после этого можно проверить температуру каждого контура.

Как обеспечивается безопасность при использовании тёплых водяных полов

Водяные полы покрыты цементной стяжкой и прогреются не сразу

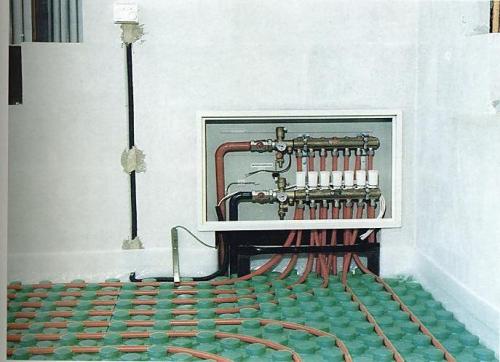

Водяные полы представляют собой систему трубопроводов, подключённую к газовому котлу через коллекторный блок. Котёл путём подачи горячей воды «заставляет» греться напольные покрытия.

Трубы для водной системы используют из сшитого полиэтилена, полиуретана, металлопластика и меди. Наибольшей популярностью пользуются трубы из сшитого полиэтилена. Полиуретановые изделия требуют для монтажа применения специального сварочного оборудования.

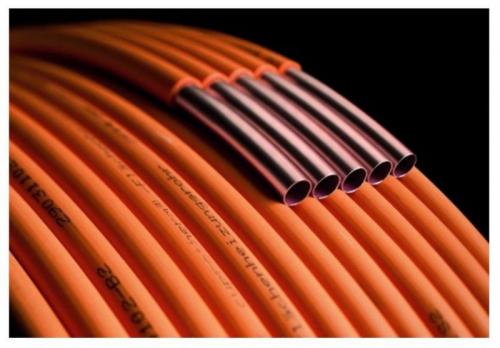

Самые лучшие по качественным характеристикам медные трубы. В то же время это самые дорогие трубопроводы.

Тёплые водяные полы скрыты цементной стяжкой. Как долго будут прогреваться напольные покрытия, во многом зависит от толщины цементной стяжки. Трубы для тёплых полов применяют обычно диаметром 16 мм. Такой размер, подтверждённый накопленным опытом эксплуатации, определён на основе теплотехнических расчётов.

Быстрее всего тепло начинает отдавать медный трубопровод

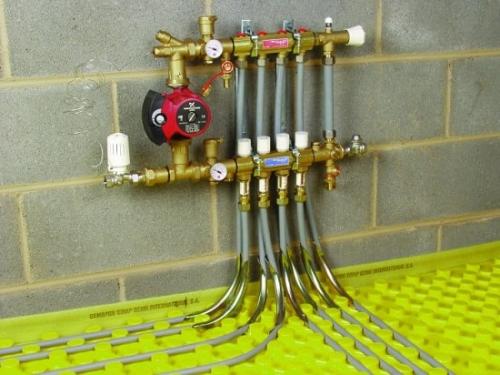

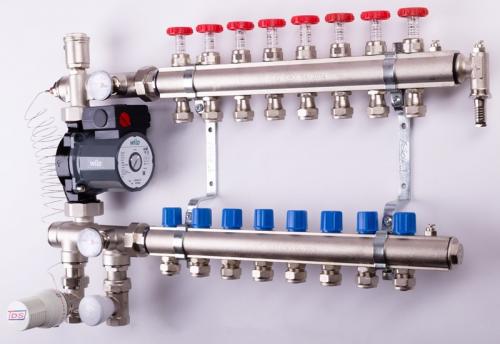

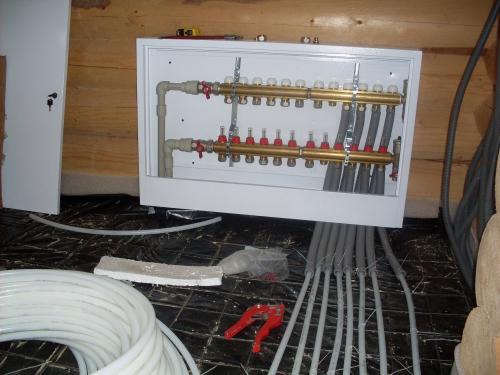

Через коллекторный узел горячей водой нагреваются определенное количество отопительных контуров, расположенных в нескольких помещениях.

Теплотехники рекомендуют делать длину 1-го контура около 70 м при диаметре труб 16 мм. Высоту стяжки советуют выполнять не более 50 мм. В таком случае толщина стяжки над проложенными трубами составит около 30 мм.

Необходимую температуру полы наберут не раньше, чем через полдня

Сколько прогревается тёплый пол при первом включении при таких условиях?

Практика показывает, что время нагрева тёплого пола при первом включении может длиться от 12 часов до полутора суток.

Для этого воду, выходящую из котла, доводят до температуры 90оС.

После того, как пол прогреется, начальную температуру теплоносителя понижают до 70оС.

Если пол долго нагревается, то причину надо искать в неправильном монтаже и подключении отопительных контуров или оборудование было включено при «сырой» стяжке.
