Установка ручки на пластиковое окно. Обзор типичных неполадок

Установка ручки на пластиковое окно. Обзор типичных неполадок

Чаще всего в изделиях встречаются следующие дефекты:

• некорректное функционирование блокиратора;
• загрязнение или пересыхание смазывающей субстанции;
• необходимость в регулировке механизма;
• износ ручки;
• провисание створок;
• необходимость в сильных, резких движениях для открывания.

Если рычаг прокручивается, не издавая при этом звуков, вероятнее всего, дело в выпадении стального стержня. Нужно поддеть личинку, располагающуюся в самом основании, разместить ее под прямым углом. С помощью отвертки нужно вынуть два винта, удерживающих конструкцию на створке, и снять маскирующую фурнитуру. Далее следует захватить плоскогубцами стержень и зафиксировать его в основании. В процессе обратной сборки ручки нужно ориентироваться на то, что в закрытом состоянии она должна смотреть вниз. Завершающий шаг – вкручивание болтов и установка маскирующей крышки.

Когда в процессе использования ручка издает характерный треск, специалисты не рекомендуют ее самостоятельно разбирать, так как велик риск повреждения рабочего механизма.

Также часто встречается проблема возникновения трещины на изделии. Такой дефект не устранить самому, проще установить новую ручку. При выборе следует проявить внимательность: все характеристики моделей должны быть идентичны. Руководство к действию:

• необходимо повернуть пластину, располагающуюся непосредственно у основания, в этом случае будет открыт свободный доступ к крепежам;
• после того, как будут вынуты удерживающие рычаг винты, можно без усилий снять поврежденный элемент;
• там, где будет размещаться новая ручка, нужно правильно выставить гребенку.

Установка новой ручки
Если пластиковый рычаг отломился, нужно снять со створки его основание и поставить взамен новый. Сломанную часть нужно разместить с помощью плоскогубцев в таком положении, чтобы панель в открытом состоянии опиралась на боковые петли. Далее нужно выкрутить пару саморезов, фиксирующих корпус, и аккуратно освободить раму от обломившегося куска.

Следующий шаг – установка новой фурнитуры. При поиске подходящей модели в первую очередь нужно учитывать параметры внутренних стержней – это ключевые рабочие компоненты. Обычно ручки оснащаются ограничителями, поэтому нужно позаботиться о правильном положении гребенки. Во время повторного закручивания винтов нужно проявлять аккуратность, так как при слишком сильном затягивании велик риск повреждения тонкого пластикового корпуса.

Заедающая ручка, которую очень сложно повернуть, нуждается в дополнительной смазке рабочего механизма, также причиной этого явления может стать провисание створок.

Рычаг может заклинивать из-за некорректной работы блокиратора. Этот ограничитель поворота не дает оконной створке закрыться, потому что язычок выдвинут. Данный компонент характерен для всех современных модификаций ручек, в рабочем виде он располагается под углом к оконной раме, и если он неправильно функционирует, рычаг непредсказуемо фиксируется в произвольном положении.

В таких марках изделий, как Winkhaus, Roto, GU, нужно завести пальцем или отверткой запорный язычок внутрь, чтобы он принял вертикальное положение, в этом случае рукоятка легко повернется, появится возможность закрыть створку. У брендов AUBI и MACO тонкая пластина, оснащенная пружиной, заменяет стальной язычок, ее также нужно вдавить, зажав пальцем. Может помочь проверка точности соприкосновения блокиратора со взаимодействующим механизмом.

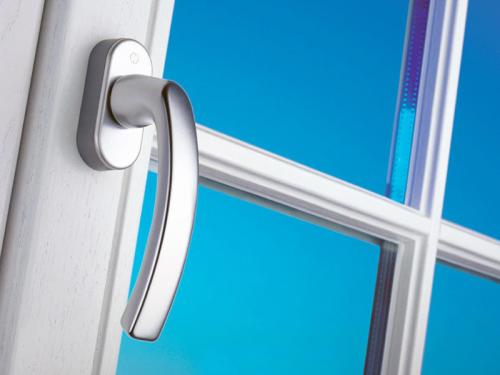

Ручка пластикового окна. Особенности конструкции

Ручки для пластиковых окон несложны по строению. При этом они обеспечивают легкое и комфортное использование. Для готового изделия берут стержень из металла и заливают с помощью пластмассы в нужную форму.

Подобное изготовление порадует:

• прочностью;
• надежностью;
• износоустойчивостью, включая частое применение;
• долговечностью.

Строение элемента предполагает резистентность к физическому и механическому воздействию. Оно противостоит ультрафиолетовым лучам, нагреву и применению «химии» в процесс очищения.

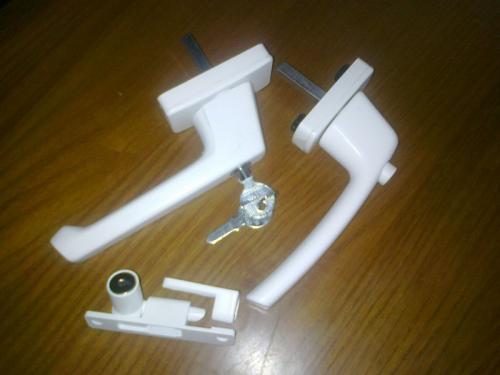

Базовые элементы

«Слагаемыми» ручки оконной для ПВХ окон выступают:

1. Скоба – деталь Г-образной формы, представляющая собой рычаг. Его длина напрямую зависит от размеров створки: чем больше последняя, тем длиннее рычаг. Тогда неудобств при открытии и закрытии не будет.
2. Сердцевина, что имеет крепление непосредственной к раме или двери на балкон. Процесс крепежа возможен с помощью двух саморезов. К ним добавляют потайную шляпку, а место крепления покрывают декоративной накладкой.
3. Штифт как четырехгранник из металла, сторона которого – 7 мм. По длине он составляет от 35 до 34 мм по причине различного расстояния от фурнитурного паза до лицевой стороны створки. Это важная деталь для связи между рукоятью и сердцевиной. Когда ее вращают или устанавливают в нужном положении, важно срабатывание запорного механизма. А материал штифта влияет на долговечность и надежность аксессуара.

Устройство ручки для пластикового окна для большинства изделий – стандартно. Некоторые же отличия связаны с присутствием дополнительных элементов, особенностями дизайна и цвета.

Дополнительные

Кроме основных элементов, изделия ПВХ дополняют механизмами.

• Накладками против высверливания. Элементы производят из толстой и прочной стали, что блокирует высверливание снаружи запорного механизма. Деталь ставят при фурнитурной обвязке напротив рукояти. Это не дает добраться до штифта, чтобы он провернулся.
• Блокираторами поворота — замочками, кнопками, фиксаторами. Это более безопасные ручки на окна против их случайного открытия, особенно для маленьких жителей дома.
• Противовзломными механизмами , встраиваемыми в корпус. Они блокируют запорное устройство, если отжимают створку или поворачивают штифт.

Если срабатывает противовзломный механизм, то его ремонтируют или полностью заменяют. Однако эти расходы – ничто, по сравнению с возможным ограблением квартиры.

Как снять ручку с пластикового окна от детей. Как открутить ручки на пластиковых окнах

Когда малыш начинает проявлять интерес к окнам, каждого родителя беспокоит вопрос безопасности. Не дай Бог малыш повернет ручку окна и упадет.

Конечно существуют дорогостоящие специальные детские замки на оконные ручки, но не все их могут позволить, а еще существует вероятность того, что можно нечайно забыть заблокировать ручку. Или на старые модели окон (те пластиковые окна, которые устанавливались 10 и более лет назад) такие ручки не выпускают, а замена окна, если это не планировалось, ударит по карману.

Именно с такой проблемой столкнулась я, когда мой сын начал залазить на окна и проявлять интерес к ручке. Я конечно же побежала искать ручки-замки на наши окна, но на наши модели ни одна ручка не подошла, так как устанавливали мы их давно, а та фирма уже и закрыться успела.

И как-то в очередной раз примеряя ручку с замком на окно, я подумала, а зачем я вообще мучаюсь, если можно просто оставить съемную ручку (то есть не прикручивать ее саморезами). Надо открыть окно — вставил ручку, повернул, вынул ручку, положил на полку. Надо закрыть окно — такие же действия.

Сейчас сыну 4 года, живем на съемной квартире и также ручки на окнах у меня сняты, ставить их в ближайшее время не собираюсь, пока не буду уверена в том, что сын все понимает, и не станет нырять с окна вниз.

А это подсказка для тех кто не знает как снять ручку. Ручка крепится на 2 длинных саморезах спрятанных под белой пластмассовой крышечкой, для того, чтоб добраться до саморезов, необходимо подцепить крышечку, слегка подтянуть на себя и повернуть. Доступ к саморезам освободится.

Надеюсь моя статья вам поможет в решении вопроса безопасности.

Прокручивается ручка на пластиковом окне. Что делать, если ручка пластикового окна не закрывается до конца и другие проблемы с открыванием

Проблемы с ручками пластиковых окон – заклинивание, прокручивание, не закрывание до конца, тугость – составляют отдельную группу неисправностей.

Фурнитурой пользуются интенсивно, она испытывает постоянные увеличенные нагрузки, деформируется, изнашивается, поэтому эти неполадки хорошо изучены, как и способы их устранения.

Своевременные осмотр, смазка, регулировка уменьшит вероятность неисправностей, но все-таки не исключит их полностью. Рассмотрим, почему происходят поломки открыващего механизма, как их устранить и предотвратить.

Какие проблемы могут возникнуть?

Поломки пластиковых окон можно группировать – их достаточно много из-за сложности конструкции стеклопакета, за счет которой достигается высокий уровень комфорта, опциональности.

• Следует выделить неполадки разных частей фурнитуры.
• Повреждение или неправильное положение блокиратора, петель, настроечных деталей, ходового механизма (ножниц), провоцируют перекашивание, тугость, заклинивание створок.
• Отдельно выделим поломки крепежей, передаточного узла.
• Есть группа неисправностей, рассматриваемых нами, – касающихся ручки.

Ручка является основным элементом, которым непосредственно осуществляется управление пластиковым окном, перевод его в разные позиции. Редуктор – главная исполнительная деталь, передающая команды. Заменить первую не составит труда. Но если сломан второй, то есть поворотно-передаточный узел, то неисправность достаточно критическая, починка ее трудоемкая.

Список неисправностей рукояти ПВХ-стеклопакетов:

• заклинила в положении закрыто/открыто при открытой/закрытой створке;
• проворачивание, прокручивание, при этом команды не передаются;
• разболтанность, люфт (покачивание из стороны в сторону);
• поворачивается не до конца или с чрезмерным, явно ненормальным усилием;
• трещины, механические повреждения.

Для того чтобы в полной мере понять природу поломок рукояти, опишем конструкцию стандартного, самого простого ее варианта, элементы которого есть во всех возможных модификациях:

1. Г-образная рукоять, а также встречаются варианты больше или меньше загнутые почти П-образные).
2. Розетка с отверстиями под болты крепления, то есть основание, внутри которого:
   • Механизм, обеспечивающий поворачивание, нажим/отжим. Фактически это полость для ручки с фиксирующим растровым (стопорным) кольцом, закрепленным между пластинками или иным способом (фигурными выемками и пр.) в корпусе розетки.
   • Пружина, упирающаяся в четырехгранный штифт. Первая производит отжимание, амортизацию, так как при большинстве операций ручку надо утопить, а затем произвести нужный поворот.
3. Условно отнесем к ручке редуктор, передающий ее команды на остальную фурнитуру.
4. Болты крепления.

Обратите внимание. Рукояти ПВХ-конструкций по своему устройству в основе максимально схожие. Но у разных производителей пластиковых окон некоторые нюансы могут отличаться.

Например, более прочные пружины, кольца, стыковка и склепка качественнее, и именно они значительно влияют на надежность данного элемента. Например, силуминовое стопорное кольцо или такой же корпус не служит долго (2 – 3 года), в отличие от этих деталей из прочных сплавов, срок эксплуатации которых десятки лет.

Надо учесть, что есть также противовзломные рукояти с замками, дополнительными запорными механизмами для защиты от детей. Проблемы с ручкой могут возникать и из-за их поломки.

Причины поломок

Все причины некорректной работы открывающего элемента стеклопакетов можно разделить на группы:

• Механические повреждения корпуса, розетки, внутренних элементов (четырехгранного штыря, пружины, растрового кольца, тяг, ребер жесткости, выемок их удерживающих).
• Сломаны или изношены части исполнительного механизма : редуктора, передаточной схемы, обвязочных элементов, блокиратора.
• Указанные выше элементы исправные, но выставлены в неправильную позицию (в том числе при некорректной эксплуатации), ошибки при регулировке. К этой же группе относят смещение положения запорной пластинки (задвижки-блокиратора) микрощелевого проветривания, что часто провоцируется ослабление крепежей (болтов, винтиков).
• Деформация, перекос, провисание створки. Логично, что при некорректном положении указанного элемента язычки (стопорные элементы) защелки запорного механизма упрутся в стенку ответного паза, соответственно, движение ручки будет тугим, не до конца или вообще произойдет заклинивание. Движение ножниц, зацепление цапф также будет нарушено.
• Грязь, посторонние предметы , попавшие в пазы, механизмы, сочленения.
• Усадка дома , приведшая к деформациям, сдвиганию элементов стеклопакета. Данная причина достаточно редкая, но не исключается.

Как поставить ручку на пластиковую дверь. Виды ручек

Вопрос как установить ручку на пластиковую дверь, безусловно, важен и мы его разберем досконально, но устанавливать нужно какую-то конкретную модель, поэтому для начала мы изучим, что предлагает современный рынок в этой нише.

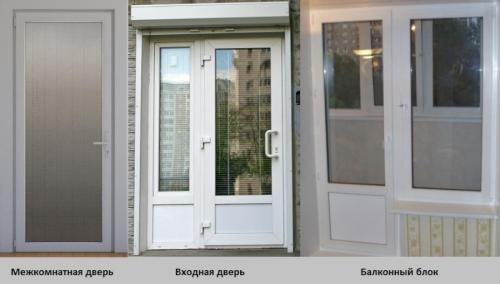

Пластиковые двери бывают нескольких видов, градация зависит от места установки, назначения и размеров изделия, соответственно, прежде чем закрепить ручку на устанавливаемой двери или сменить ее на старых дверях нужно обратить внимание на вид дверей. В детали вдаваться не будем, перечислим лишь 3 основные направления.

Входные двери– в квартирах и частных домах встречаются крайне редко, в основном их ставят на магазины, офисы и общественные здания, а значит, ручка должна обладать высокой механической прочностью и быть легко заменяемой; Балконные блоки и двери для террас– массивность и устойчивость к взлому у таких блоков ниже, в основном внимание уделяется уровню герметичности и декоративной составляющей. Здесь преобладают ручки с запорными механизмами; Межкомнатные двери– легкие конструкции с такими же легкими защелками и замочками. Высокопрочные массивные ручки в межкомнатных дверях неуместны, упор делается на соответствие интерьеру и удобство каждодневной эксплуатации.

Перед тем как заменить или поставить ручку, следует обратить внимание на вид пластиковой двери

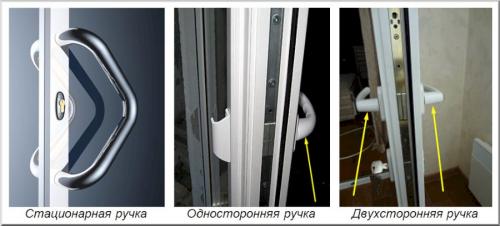

Теперь разберемся с тем, какие существуют ручки на пластиковые двери :

Стационарная модель– стационарная ручка для пластиковой двери никак не связана с запорным механизмом, такая ручка жестко установлена на дверное полотно и предназначена исключительно для того чтобы за нее тянуть или толкать; Односторонняя нажимная модель– как можно понять из названия, такая ручка на пластиковую дверь устанавливается только с одной стороны. От стационарных моделей она отличается тем, что конструктивно связана с запирающим механизмом, чтобы открыть двери, нужно нажать ручку. Эти модели преобладают в балконных блоках; Двухсторонняя нажимная модель– ручка двухсторонняя для пластиковой двери от вышеупомянутой односторонней модели отличается только тем, что 2 одинаковых нажимных рукоятки устанавливаются с обеих сторон дверного полотна, но при этом обе нажимные ручки являются частью одного запирающего механизма, работают синхронно и крепящие элементы у них одинаковые.

Моделей ручек для пластиковых дверей существует несколько сотен, но все они относятся к какому-то из 3 видов

Конструктивные различия

Внутри каждого вида ручек зачастую существует насколько обособленных подвидов, так в стационарном направлении выделяют 2 разновидности конструкций:

• Прочные и мощные ручки на пластиковые двери входные имеют форму скобы и делаются из металла. Конфигурация и компоновка у таких ручек могут быть разными, но они всегда идут в паре и устанавливаются с обеих сторон;
• Стационарная ручка ракушка обычно крепится только с одной стороны и в балконных блоках выступает как вспомогательный элемент в паре с односторонней нажимной ручкой. Смысл такого тандема в том, что нажимная ручка связана с замком, а на открытых балконах это не всегда удобно.

Ручка ракушка имеет еще пару названий – это лепесток и ручка курильщика. Первый вариант является родственной моделью и в отличие от ракушки имеет ровную форму зацепа, а ручкой курильщика ракушку называют зато, что она устанавливается на балконах и позволяет закрывать дверь при выходе на перекур.

Ручка курильщика выпускается в нескольких формах

Нажимные ручки также имеют несколько разновидностей. В данном случае все зависит от вида запорного механизма. Если устанавливается стандартный замок с цилиндровой личинкой и традиционной щеколдой, то к нему идут классические нажимные ручки.

А вот в балконных блоках, где предусмотрен режим проветривания, обычно ставят ручки оконного типа, которые двигаются вокруг центральной оси и устанавливаются в соответствии с выбранным режимом.

Источник: https://dom-na-vodah.ru/novosti/remont-plastikovoy-ruchki-dveri-razboltalas-ruchka-vyshel-iz-stroya-zapornyy-mehanizm

Как починить ручку на пластиковом окне. Решение проблем ручки пластикового окна

1. Если ручки шатаются, то достаточно просто подтянуть удерживающие их винты в основании. Снимите декоративный колпачок и при помощи отвертки затяните винты потуже. Для профилактики можно также использовать при местном ремонте смазку (предотвратите ряд других поломок ручки и створки).

2. Ручки пластикового окна перестают поворачиваться, когда слишком засорены, не смазаны или для открытия к ним применили излишнюю силу. Решить проблему можно, вынув ручки. Для этого поверните или снимите декоративную накладку, полностью раскрутите крепежные винты створки, выньте ручки. После удаления грязи и смазки ручки работают — значит, вам удалось найти проблему. Если нет, или еще раньше заметили поломку какой-либо детали оконной ручки, то просто купите новую ручку того же производителя и вставьте, зафиксируйте, установите декоративную накладку.

3. Окно «зависло» в положении «открыто». Проблема кроется в блокираторе ручки, который заклинило. Для устранения частной поломки вам следует прижать блокиратор оконной створки пальцем, удерживая его, повернуть ручку, полностью закрыть окно. Чтобы подобные случаи не превратились в систему, очистите и смажьте весь механизм створки.

4. Откидное положение не меняется. Проблема кроется в так называемых ножницах: части затворного механизма пластикового окна. Их можно переустановить в правильное положение без снятия оконной рамы (если откосы позволяют) или с полным демонтажем. Снятие проводится следующим образом:

• убираются декоративные элементы;
• вытягивается штифт;
• приподнимается и снимается створка.

5. Двойное положение. Иногда пластиковое окно «замирает» в режиме «проветривание» и «полное открытие» одновременно. В таких случаях прикройте створку, зажмите блокиратор ручки и поверните ручки в верхнее положение, закройте окно полностью. После таких действий фурнитура встанет на место.

Как снять ручку с пластикового окна. Невозможно провернуть ручку

Первым и самым частым случаем является та ситуация, в которой не поворачивается ручка пластикового окна или поворачивается не до конца. Часто это происходит, когда вы пытаетесь закрыть фурнитуру.

Когда окно открыто, следует проворачивать ручку в позицию «закрыто». Эти действия нужно производить, прижимая блокиратор, вследствие чего проворачивать ручку станет легче. Необходимо учесть то, что такая проблема обусловлена двумя причинами.

Во-первых, этой причиной может быть высохший в фурнитуре смазочный материал. Из выше сказанного видно, что эксплуатация окна — это работа большинства механических деталей, исходя из этого, нужно понимать, что работа этой механики должна осуществляться легко — как «часики».

Если все-таки причина плохой работы ручки заключается в высохшей смазке, либо же вовнутрь проникла пыль, то в этом случае необходимо устранить проблему.

Ремонт ручки пластикового окна самостоятельно вам вполне под силу, так как это не самая тяжелая и долгая работа. В этом вопросе поможет практически любое смазочное вещество. Можно использовать любой тип смазки.

Конечно же, лучшим вариантом будет специальная смазка для окон. Смазку требуется заливать во все движущиеся сопряжения фурнитуры. Смазывать окно лучше всего, начиная сверху фурнитуры.

После этого нужно проворачивать ручку пластикового окна в разные положения, для того чтобы смазка попала не только в отдельное место элемента, но и смазала механизмы полностью.

Если же причиной поломки была только нехватка смазки, то этой процедуры хватит для того, чтобы отремонтировать ручку. В случае, если на механизмах появилось большое количество пыли и грязи, то здесь лучшим вариантом будет пригласить специалистов.

Во-вторых, если ручка не проворачивается вообще, или же проворачивается не до конца, причиной может быть провисание створки.
