Арочный гнутый профнастил представляет собой профиль со стандартными гофрами трапециевидной формы, которые согнуты в дугу продольно. Важно понимать, что радиус дуги полностью зависит от предпочтений потенциального потребителя. Таким образом, изгиб может быть небольшим, едва заметным, а может иметь арку с радиусом изгиба в 300 мм. Арочный профнастил гнут на специальных станках, в результате чего несущая способность практически не изменяется, а если и подвергается изменениям, то заметить их невозможно.
Данный вид материала можно гнуть не только наружу, но и внутрь – выбор полностью зависит от будущего назначения строительного материала и требований заказчика. Для того чтобы предотвратить процесс появления коррозии, гнутый арочный профнастил предварительно обрабатывают специальными составами:
- цинк;
- PVDF;
- полиэстер;
- пластизол;
- пурал.
Самым бюджетным вариантом и в то же время недолговечным считается оцинкованный продольно гнутый профнастил. Данный вариант используют в тех случаях, когда планируется строительство временной конструкции, в результате чего срок службы особого значения не имеет.
Строительный материал, покрытый при помощи пурала либо PVDF, стоит в несколько раз дороже предыдущего варианта, срок службы такого арочного гнутого профнастила составляет порядка 50 лет. Для многих объектов используют профлист с нанесенным на него полиэстером. Как показывает практика, стоимость немного выше, чем у оцинкованного материала, но при этом эксплуатационный срок больше в несколько раз.
Важно учитывать тот факт, что арочный гнутый профнастил, покрытый полимером, может иметь порядка 15 стандартных оттенков, но существуют производители, которые по индивидуальному заказу могут придать готовой продукции любой оттенок.
Внимание! Если планируется окраска материала в редкий цвет, то важно понимать, что на производство уйдет намного больше времени, в результате чего такие заказы принимают только на изготовление большой партии арочного гнутого профнастила.

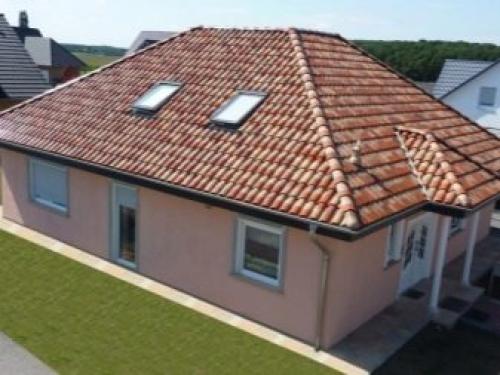

Овальные крыши. Вальмовые крыши: устройство стропильной системы
Сложно назвать более важную часть здания, чем крыша. Её выбирают с учетом погодных условий и материалов, которые должны обеспечить ей долговечность и надежность. Само собой разумеется, что привлекательность внешнего вида кровли тоже играет не последнюю роль. При всем разнообразии сегодняшнего выбора необычность крыш вальмового типа заслуженно ставит их на одно из первых мест по приданию привлекательности любому из частных домов.
Что это такое?

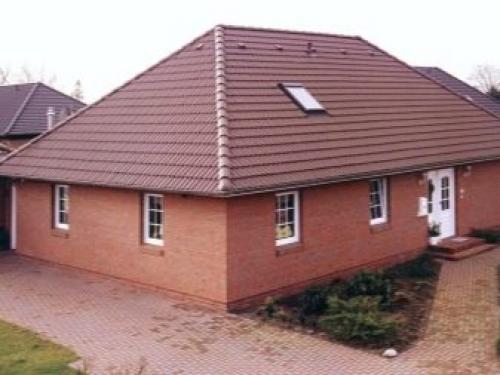

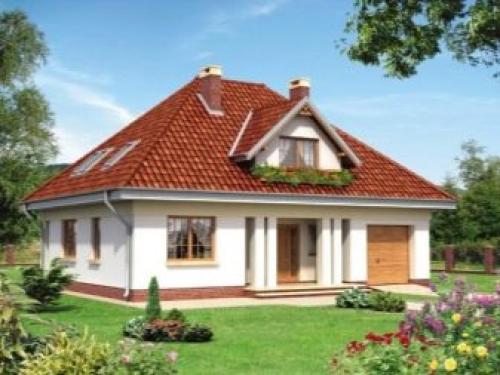

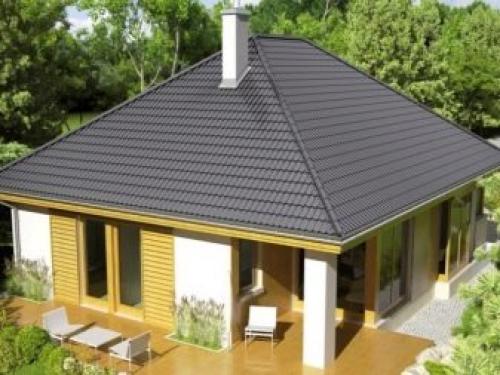

Вальмовая крыша состоит из двух наклонных поверхностей, которые имеют формы трапеций, плюс пару скатов меньшей длины, которые выполнены в форме наклонного треугольника.
Основные сложности при обустройстве традиционных вальмовых крыш приходятся на стадию возведений стропильных конструкций, которые состоят из накосного, рядового и наружного стропил.
Вальмовые кровли прекрасно сопротивляются ветровой нагрузке и в общем обладают высокими эксплуатационными характеристиками.
На стадии проектировки нужно соответствие:
- выбора оптимального материала для обустройства кровельной конструкции;
- определения интенсивности осадков, характерных для места постройки;
- установки средних и максимальных показателей сопротивления ветрам.
Учитывая приведенные выше показатели, можно рассчитывать оптимальное значение угла наклона скатов и высот кровельной конструкции.
Чтобы выполнить расчеты и составить проект, можно воспользоваться услугами специалиста или подобрать проекты в открытом источнике. Имея должные навыки, упомянутые мероприятия проводятся самостоятельно.
Особенности
Крыша, про которую идет речь, сконструирована своеобразно. Больший скат используется на любой крыше, но короткий делает такую конструкцию достойной внимания.
Конструкция кровельной системы такова, что скаты не компенсируют вертикальную проекцию здания в длину, а остающаяся свободная площадь заполнена при помощи двух коротких вальм.
Если пробовать составить схему вальмовой кровельной конструкции самостоятельно, нужно пользоваться разметочной рейкой и таблицами Пифагора.

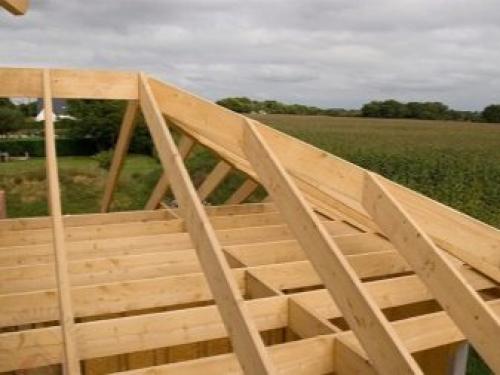

Опорой для стропил крыши вальмового типа служит так называемый «мауэрлат» и коньковые балки.
Состав кровельного «скелета» следующий:
- Опорное основание (мауэрлат). Изготавливается из бруса 100х150 мм либо 150х150 мм. Это зависит от конструкционных особенностей дома. Крепеж мауэрлата в горизонтали обеспечивается четырьмя укосинами, которые придают всей структуре жёсткость. Мауэрлат изготавливают из толстого бруса и крепят к верхнему торцу стены с помощью шпильки либо нагеля.
- Стойки устанавливают вдоль центральной оси перекрытий по их длинным сторонам и укрепляют с помощью временных подпорок. Впоследствии к ним крепят коньковые брусы. Высоту их выбирают в зависимости от углов наклона ската. Соответственно, стойки тем выше, чем меньше углы между стропильными ногами.
- Коньковый брус – это верхние горизонтальные перекладины, которые лежат на стойке и служат в качестве опор стропил. Коньковые брусы крепят к стойке, они служат опорами основного стропила.

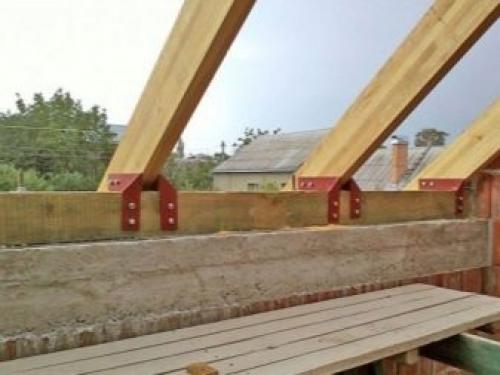

- Основное стропило имеет опору на мауэрлате и коньковом брусе и закреплено на них специальными стальными оцинкованными пластинами.
- Диагональное , или накосное стропило идет от конца коньковых брусов к углу зданий. Временное крепление стойки убирают, когда все диагональные стропила установлены.
- Нарожник крепится снизу к мауэрлату, а сверху – к накосным стропилам. Используются как продолжение плоскости основного ската. Имеют промежуточные расстояния, как и между стропилом.
Круглая крыша своими руками. Как сделать круглую крышу
Идеально круглой крыши быть не может. Данные конструкции бывают коническими или купольными. Круглой её можно назвать только потому, что она покрывает здание такой формы. Кровлей в таких видах крыш часто выступает мягкая черепица. Бывает она встречается из металла или натуральной черепицы. Данную крышу практичной назвать нельзя, особенно, если это касается частных домов. Такая невысокая популярность возникла из-за сложностей с реализацией. Чтобы ее спроектировать, нужны серьезные знания, как математики, так и черчения.
Если вы не обладаете такими познаниями, то возведение конструкции лучше доверить специалистам. Если уверены в том, что сможете разобраться, как сделать круглую крышу, то ниже мы приведем пошаговое руководство по её строительству. А разберем мы два наиболее популярных типа: купольную и коническую.

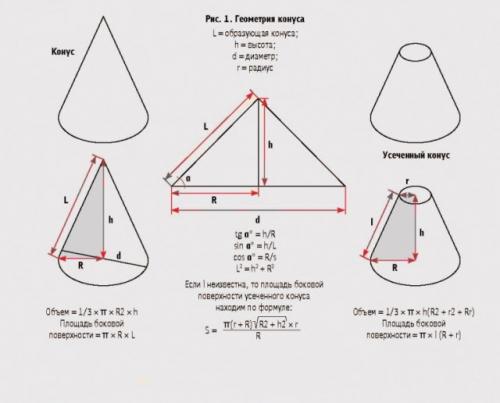

Коническая крыша
Сразу сообщаем, что расчеты по проектированию её и следующей крыши вы не найдете. Такую работу лучше заказать у профессионалов. Мы лишь расскажем, как правильным образом её сделать.
- Укладка гидроизоляции. В самом начале нужно уложить рубероид под мауэрлат. Можно также использовать другой тип гидроизоляции.
- Монтаж мауэрлата. Его делают из деревянных брусков, размером 150*150мм. Крепеж происходит с помощью анкерных болтов.
- Установка несущего столба. После вышесказанного проводится монтаж данного элемента, выступающий опорой всей системы стропил. Столб крепится к основанию с помощью откосов из бруса толщиной от 40мм. Помните, что в верхней части нужно прикрепить второе опорное кольцо из брусков дерева . Это нужно сделать перед монтажом центрального столба (в статье «» вы можете найти немало полезной информации).
- Стропильная система . Для её создания потребуется клееный деревянный брус, способный выдержать большую нагрузку. Далее осуществляем сборку стропил. Ширина между опорными элементами не должна быть более 50-70см (в зависимости от диаметра крыши). Подробнее об этом можно прочитать в материале «».
Если высота крыши более 2-х метров, то следует сделать дополнительное опорное кольцо, которое крепится к стропилам. После этого нужно уложить гидроизоляцию при помощи степлера. Затем можно класть кровлю.
После того, как все работы выполнены, можно приступить к утеплению крыши. У нас есть полезная статья на этот счет — «». Хоть там речь идет про конструкцию с двумя скатами, приводящиеся там рекомендации будут уместны и для круглого типа.

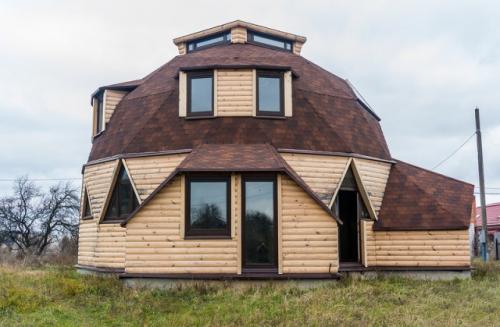

Как сделать круглую крышу дома (купольная)
Создание данной крыши ничем практически не отличается от предыдущего варианта. Это только касается стропильной системы. Для её создания берут арочные деревянные элементы, которые состоят из нескольких секций. Один конец арки соединяется с мауэрлатом, а другой со 2-м опорным кольцом центрального столба. Данная система еще называется висячей. Стропила устанавливаются вокруг столба с расстоянием 70-90см. По внешней стороне следует сделать обрешетку из досок, а затем прикрепить гидроизоляцию и кровлю.

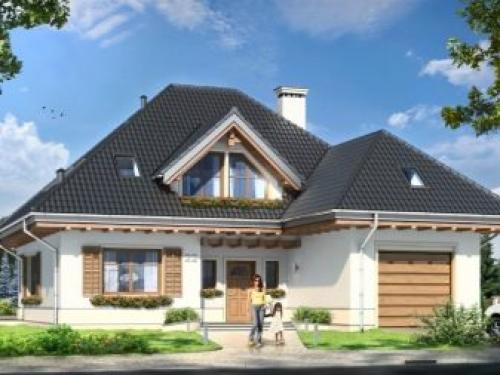

Калькулятор арочной крыши. Калькулятор расчета площади кровли трехщипцовой крыши
При самостоятельном проектировании трехщипцовой крыши и подготовке к ее монтажу необходимо заранее просчитать немало важных параметров, одним из которых является общая площадь создаваемой кровли. Важность точного значения площади – велика, так как придется планировать приобретение не только самого выбранного кровельного материала, но и гидроизоляционных и ветрозащитных мембран, термоизоляции, материалов для создания разреженной или сплошной обрешетки.
Калькулятор расчета площади кровли трехщипцовой крыши
Казалось бы – ничего сложного, так как скаты крыши представляют собой обычные плоские геометрические фигуры, формулы расчета площадей которых известны еще со школьной скамьи. Однако, правила могут и подзабыться, а особенности непростой конструкции с пересечением плоскостей неопытного начинающего проектировщика способны поставить в тупик или вызвать ошибку. Чтобы упростить процесс вычислений – в помощь будет калькулятор расчета площади кровли трехщипцовой крыши.
Ниже будет приведен ряд необходимых пояснений
Калькулятор расчета площади кровли трехщипцовой крыши
На чем строится расчет площади кровли?

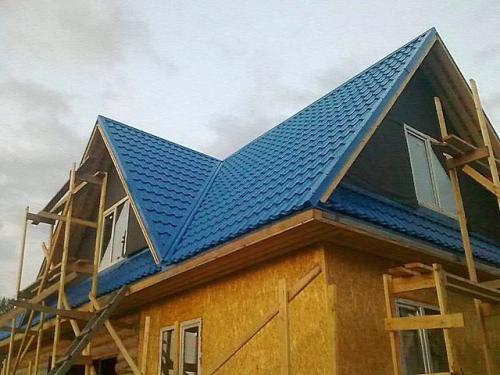

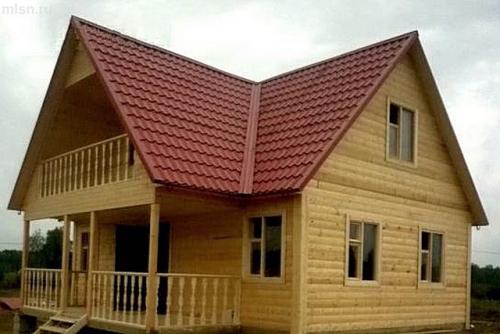

Кровля трехщипцовой крыши представляет собой совокупность прямоугольников, треугольников и трапеций.
Общая площадь кровли – это сумма площадей образующих ее прямоугольников, треугольников и трапеций.

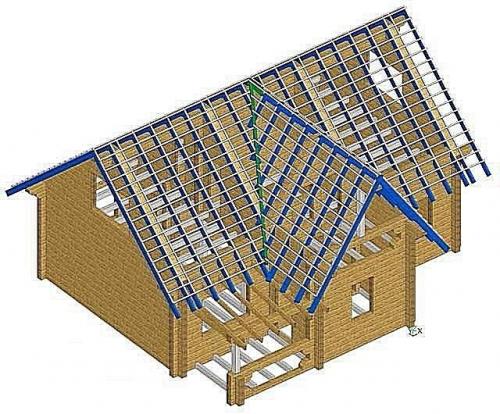

Скаты основного здания – прямоугольные, но на одном из них «вырезан» треугольный участок, ограниченный накосными стропильными ногами. Над пристройкой скаты обычно трапециевидные, но в том случае, когда пристройки, по сути, нет, а дополнительный щипец (фронтон) создается лишь для образования мансардного окна, эти скаты становятся треугольными.
Итак, для внесения данных в калькулятор необходимо знать:
- Общую длину и ширину основного здания – их несложно промерить.
- Длину и ширину пристройки. Если пристройки, как таковой, нет, то длина указывается «0», а ширина – это ширина создаваемого щипца («кукушки»).
Самой пристройки может и не быть – дополнительный щипец (часто его называют «кукушкой») возводится лишь расширения полезной функциональности чердачного помещения
- Длины основных стропил здания и пристройки. При этом учитывается и удлинение стропил на создание карнизного свеса.
Откуда взять размер основных стропил с удлинением на карнизный свес?
Ничего сложного – если этот параметр полка неизвестен, то его можно быстро и точно вычислить. Для этого на портале размещены калькуляторы, один из которых предназначен для расчета длины основных стропильных ног , а второй – для определения необходимого удлинения стропил для формирования карнизного свеса .
Важно – для основного здания и для пристройки (дополнительного щипца) расчеты длины стропил проводятся отдельно, так как и угол уклона скатов, и размеры стропильной ноги при равной высоте конька могут различаться.
Цены на профнастил
профнастил
- И, наконец, необходимо указать планируемую ширину карнизных и фронтонных свесов кровли. При этом имеется в виду их ширина в плане, то есть расстояние по горизонтали от поверхности стены до края свеса.
Все остальное калькулятор рассчитает сам. Точный результат будет выдан в квадратных метрах. Ну а при дальнейшей покупке кровельных и иных материалов уже можно и нужно будет заложить определенный запас – для разных типов покрытий он может существенно различаться.

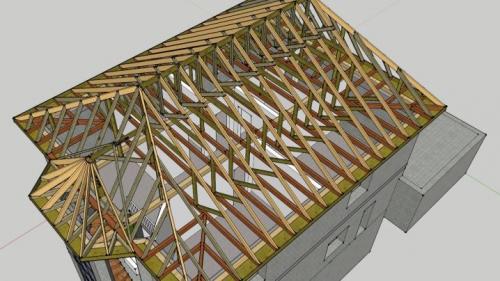

Многощипцовые крыши – как устроена их стропильная система?
