Деревянные перекрытия: как правильно их монтировать

Деревянные перекрытия: как правильно их монтировать

Качественными и пригодными для использования в строительстве считаются балки, которые сушились на воздухе не менее трех лет. Выбирать этот материал нужно очень тщательно, ведь его качество окажет влияние на надежность и прочность всего здания. Больше всего профессиональным строителям нравится использовать для создания перекрытий круглый лес. Это очень прочный и надежный в эксплуатации материал, который не прогибается и не деформируется даже во время сильных нагрузок и сложных погодных условий.

Иногда установка балок перекрытия происходит с использованием бруса. Этот материал тоже неплохо справляется с функцией перекрытия, но его нельзя назвать надежным на все сто процентов. Это связано с тем, что брус изготавливают из сердцевинок деревьев, которые являются самой молодой, а, следовательно, и самой мягкой их частью. По твердости такой материал уступает другим вариантам, поэтому хорошо подумайте, прежде чем закупать его для перекрытия в своем доме.

Установка балок перекрытия всегда должна выполнять такие основные требования:

• Хорошая теплоизоляция в тех случаях, если это перекрытие создается для отделения жилого помещения от подсобного. Если момент теплоизоляции не будет хорошо продуман и выполнен, в жилой комнате будет постоянно холодно, поскольку неотапливаемое помещение будет через перекрытие вытягивать из нее тепло.
• Высокий уровень прочности. Перекрытие постоянно будет выдерживать большую нагрузку – мебель, жильцы и гости дома, осадки и т.д. Чтобы это все не разрушило здание в скором времени, установка балок перекрытия должна происходить в точном соответствии с технологией и обеспечивать конструкции хорошую прочность.
• Звукоизоляция. Этот момент важен не столько для целостности и безопасности дома, как для комфортного проживания его жильцов и гостей. Особенно важным моментом является уровень звукоизоляции для междуэтажных перекрытий. Чтобы еще больше повысить этот уровень, стоит хорошо заделать места стыков материалов.
• Вентиляция. Она особенно важна для перекрытия, расположенного над подвалом или цокольным этажом дома.

Связанные вопросы и ответы:

Что такое деревянные перекрытия и для чего они используются

Полезно сопоставить деревянные и железобетонные перекрытия, поскольку именно эти два варианта оказываются основными «соперниками». Стальные балки используются явно реже и в основном в промышленном и специальном строительстве. Изделия из дерева отличаются сравнительно скромной массой. На 1 кв. м. дерева приходится 350-400 кг.

Железобетон, даже «облегченный», не может весить менее 700 кг на 1 кв. м.

Понижение массы строительной конструкции не только упрощает работу монтажников и позволяет облегчить транспортировку груза. Одновременно сокращается и стоимость производства работ. Да и возможность обойтись более «простым» фундаментом очень привлекательна. Если пролеты сравнительно невелики, а шаг выставления част, то можно выкладывать деревянные элементы без специальной грузоподъемной техники. Удается обойтись непосредственными силами самих участников строительства.

Важно подчеркнуть и большую скорость работы. Деревянные межэтажные перекрытия формируются в законченном виде всего за несколько смен. Сделать работу так же быстро при использовании железобетона заведомо не получится. Но важно понимать, что существуют и такие случаи, когда лучше плиты, чем древесина. Даже самое лучшее дерево слишком легко деформируется.

Легко заметить, как пол вибрирует, когда по нему ходят. Правда, это смущает не всех людей. Но из-за слишком легкого сдвига могут появиться трещины в слоях штукатурки, иногда раскрываются швы, отделяющие листы отделочных конструкций.

В большинстве случаев деревянные перекрытия используют как подложку под дощатый пол. Через несколько лет могут возникнуть неприятные посторонние звуки. Каменное перекрытие лишено этих недостатков. Кроме того, оно намного эффективнее гасит звуки. Можно бороться с проникновением посторонних шумов через древесину за счет дополнительной засыпки. Но при этом теряются такие преимущества, как легкость и быстрота постройки. Вдобавок утяжеление перекрытия не всегда помогает полноценно решить проблему.

Деревянные конструкции могут сгореть, по ним очень быстро распространяется огонь . Оба недостатка могут быть ослаблены, конечно, специальными пропитками. Но тогда нельзя уже вполне говорить о натуральности перекрытия, о его экологической чистоте. Пропитки придется повторять время от времени, так как они постепенно утрачивают свои свойства.

Специальная обработка существенно удорожает строительство и капитальный ремонт.

Дерево может пострадать от плесневых и других грибков, от древоточцев. Оно очень чувствительно к попаданию влаги, особенно смешанной с агрессивными веществами. Часто отмечают коробление древесины, появление трещин. Срок эксплуатации даже идеального деревянного перекрытия при самом тщательном уходе не превышает 50 лет. И наконец, железобетон однозначно выигрывает в местах, где велика опасность разрушительного землетрясения.

Какие материалы используются для изготовления деревянных перекрытий

Интерес к деревянному строительству то возрастает, то затухает, но он всегда есть. Деревянные дома возводятся по всему миру, этот материал легкодоступен и прост в обработке. В первую очередь дерево и деревянные конструкции используются в индивидуальном домостроении. Испокон веков, на Руси избы возводились из дерева, и принцип выполненияв них, если и поменялся, то не существенно.

Помимо изб деревянные перекрытия могут применяться в:

• одно-двухэтажных зданиях из древесины, как в каркасных, так и в рубленых. Это могут быть небольшие выставочные павильоны, лектории, сцены;
• хозяйственных постройках, к примеру, в банях, сараях, мастерских;
• старых многоквартирных домах, к примеру, в «сталинках».

Деревянные перекрытия имеют ряд преимуществ, таких как простота возведения (не требуется специальная техника, дом могут возвести 2-3 человека), большой выбор (можно найти готовые изделия любого сечения и из любой породы), малый вес, низкая теплопроводность и доступность.

Минусы у них также имеются, это и относительно небольшой срок службы, (через 30 лет потребуется осмотр и капитальный ремонт), так и ограничения по нагрузке, которая может приходится на такое перекрытие. Не стоит забывать о том, что дерево — это горючий материал. Чтобы уменьшить риск возгорания древесину обрабатывают специальными составами, но провести повторную обработку достаточно сложно, так как все несущие конструкции зашиты.

Также дерево требует защиты от грызунов и живых организмов, при неправильной эксплуатации оно накапливает влагу и подвергается гниению. После нескольких лет эксплуатации из-за ссыхания недостаточно просушенной древесины может появиться скрип половиц, который очень хорошо слышен всем соседям.

Какие виды монтажа деревянных перекрытий существуют

Есть такое мнение, причем даже среди профессиональных строителей, что деревянные конструкции можно использовать либо совсем на незначительных пролетах 4-5 метров, либо уже применять в уникальных объектах и каких-то совсем нестандартных решениях, например, если надо перекрыть бассейн, спортивный зал, выставочную площадка. И используют там громоздкие, тяжелые и дорогостоящие гнутоклееные конструкции. А вот интервал пролетов от 6 до 12 метров отдан либо другим материалам -металлу или железобетону, либо, если уже требуется использовать дерево, строители предпочитают уменьшать пролеты, до тех величин, когда можно применять стандартные решения.

На самом деле, область применения инженерных деревянных материалов значительно шире, чем привыкли думать. Она не только достигает 6 метров, но и покрывает весь интервал до 13 метров. Может и больше, но там вопрос с транспортировкой.

Любой материал годится для большепролетных конструкций?

Конечно, надо использовать не просто древесину в виде досок или бруса. Если сделать брус такой длины, то это будет клееный брус и он провиснет под своим собственным весом. Либо будет стоить как крыло от самолета. Но древесина хороша тем, что ее можно использовать не только впрямую как цельный брус, но она легко поддается обработке, при этом не просто сохраняя свои прочностные характеристики, а увеличивая их.

Перекрытие, которое будет рассматриваться в качестве примера, выполнено из деревянных двутавровых балок ICJ-900L 89 мм.

Какие инструменты и оборудование используются для монтажа деревянных перекрытий

При возведении частных домов и других строений возникает потребность в разграничении жилого уровня и подвала или чердака, также необходимо устраивать межэтажные конструкции, которые должны отвечать целому ряду требований. И если в промышленном строительстве для этого используются бетонные плиты, то для частных застройщиков оптимальным решением является монтаж деревянных перекрытий, так как этот вариант прост в реализации и обладает целым рядом преимуществ, которые мы рассмотрим ниже.

На фото: технология строительства деревянных перекрытий намного проще, чем при использовании других решений, именно поэтому данный вид конструкций наиболее предпочтителен

Плюсы деревянных перекрытий и основные требования к ним

Для начала обозначим самые весомые преимущества подобных систем:

• Демократичная цена элементов делает их доступными для самого широкого круга застройщиков.
• Инструкция по проведению работ настолько проста, что вы легко справитесь с ними своими руками, ниже мы опишем процесс, и вы сами убедитесь в этом.
• Вес элементов небольшой, что упрощает их установку, ведь можно обходиться без грузоподъемной техники. Кроме того, готовая конструкция не создает большой нагрузки на несущие элементы, а это также немаловажное преимущество.
• Конструкция деревянных перекрытий подходит под все типы коробок – из древесины, блоков, кирпича, бетона и так далее. Отличается лишь метод крепления.

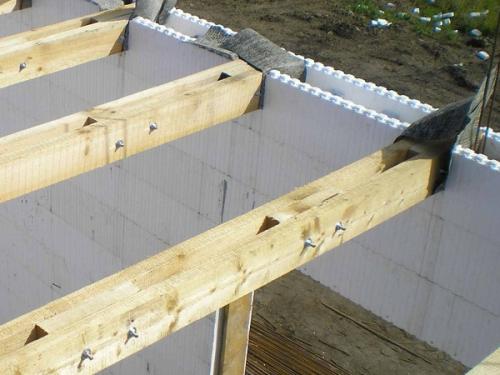

Конструкции из несъемной опалубки всегда оснащаются перекрытиями из древесины

• Срок службы деревянных перекрытий может составлять десятки, а то и сотни лет при условии, что на материал не воздействует влага.

Какие факторы влияют на выбор технологии монтажа деревянных перекрытий

Перекрытия должны обладать прежде всего необходимой прочностью , чтобы выдерживать собственный вес и действующие на них нагрузки (равномерно распределенные или сосредоточенные).

Согласно (а точнее, в более актуальной редакции свод правил СП 20.13330.2011 «Нагрузки и воздействия»), перекрытия в жилых зданиях должны выдерживать равномерно распределенную нагрузку не менее 200 кг/м² . Вместе с тем на практике междуэтажные перекрытия в частном загородном доме обычно рассчитываются на более высокую нагрузку, а чердачные — на меньшую. Особый расчет нужен тогда, когда предполагаются сосредоточенные нагрузки значительной величины — ванна большого объема, спа-бассейн, котел, рояль и пр.

Другое требование — перекрытие должно быть жестким , то есть не прогибаться под действием нагрузок (допустимый прогиб — от 1/200 пролета для чердачных перекрытий до 1/250 пролета для междуэтажных), а также не быть зыбким, то есть не колебаться при перемещении мебели или движении людей.

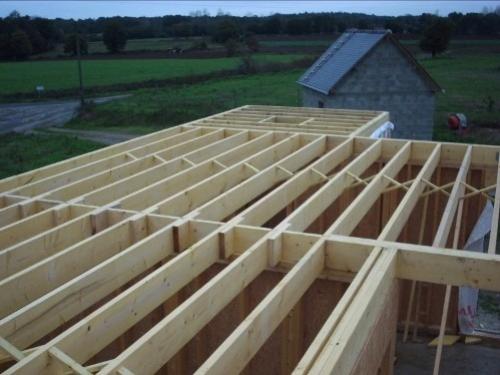

Для повышения жесткости перекрытия деревянные балки укрепляют распорками

Деревянные балки укреплены распорками, которые повышают жесткость конструкции

Балки из неклееной древесины зачастую имеют высокий процент влажности, из-за чего могут деформироваться в процессе эксплуатации здания. Неклееными балками можно перекрыть пролет длиной не более 6 м.

Кроме того, перекрытия призваны обеспечивать защиту комнаты от проникновения в нее воздушного и ударного шума из помещений, расположенных выше или ниже. В конструкции балочного перекрытия для погашения шума предусматривают плиты из минераловатного утеплителя, устанавливаемые в промежуток между опор. От толщины изоляционного слоя зависит уровень шума в помещении. Обычно создают слой утепления толщиной 150 мм.

Бывают случаи, когда балки перекрытия должны частично оставаться в интерьере, а толщина их скрытых за подшивкой потолка частей недостаточна, чтобы уложить между ними плиты требуемой для обеспечения хорошей толщины изоляции. Тогда можно установить поверх балок каркас из деревянных брусков, также заполненный плитами из минеральной ваты. Наиболее эффективное в плане звукоизоляции решение — перекрытие, состоящее из двух контуров деревянных балок (как вариант — разнонаправленных), не имеющих контакта между собой. Каждый контур заполняют звукоизоляционным материалом.

Какие правила и рекомендации следует соблюдать при монтаже деревянных перекрытий

Система балочных перекрытий несет в себе не только механические нагрузки. Это также теплоизоляционная и звукопоглощающая прослойка. Она изолирует внутренности дома от внешнего воздействия. Например, не допускает сырости из подвала, холода из чердака. Уличные звуки не попадают в комнаты именно благодаря качественным основам балочного перекрытия. В жилых малоэтажных зданиях они обычно каркасного типа, а межэтажные перекрытия выглядят сплошной конструкцией, которая укладывается не только между первым и вторым этажами. Они являются общим скелетом сооружения.

Механическая нагрузка на перекрытия измеряется используемым материалом и эксплуатационными характеристиками здания. Все параметры рассчитываются на основании определенных задач, которые не так-то просто исполнить.

Правильных результатов добиваются ответственные профессионалы.

Разница в расчетах связана с наличием утеплителей, используемых видов материалов. Интенсивность эксплуатации чердачных помещений, хранение вещей тоже влияют на расчетные значения.

Если на чердачном пространстве планируется мансарда, учитывается и вес напольного покрытия, а также имеющейся мебели и перегородок.

В зависимости от показателей, перекрытия бывают сборными, монолитными или комбинированными. Они необходимы, чтобы разделить между собой этажи, конструкцию чердака или подвал от основного помещения. Главные виды балочных перекрытий обычно из древесины или стали. Деревянные балки недорогие, но не используются в масштабном индустриальном строительстве. Недостатки материала:

• сгораемость;
• загнивание;
• небольшая прочность.

Перекрытия подходят для строительства деревянных сооружений, малоэтажных конструкций, хозяйственных сооружений. В жилых зданиях массового типа применяются сборные плиты из железобетона и комбинированные панели. Элементы подразделяются на мелко- и крупноразмерные. Плиты малых размеров применяют в частном строительстве или при сооружении зданий небольшой этажности.

Крупные плиты нужны для весьма значительных сооружений, при наличии весомых динамических нагрузок. Иногда типовые конструкции плит не могут быть применены, так как они не обеспечивают необходимой жесткости. Например, если сооружаемое здание сложной формы, перекрытие для него изготавливается на заказ.

У балочных перекрытий множество назначений. В общей схеме устройства балки не только принимают на себя часть усилия, но и передают ее через стены фундаменту. Это своего рода диафрагмы жесткости, которые создают прочность сооружения.

Какие особенности монтажа деревянных перекрытий в зависимости от типа здания

Их чаще всего выбирают в качестве перекрытий в домах из дерева, бруса, в кирпичных домах и домах, построенных из газосиликатных блоков для мансардных перекрытий, а также в случаях, если хотят сэкономить на материалах, либо если мощность фундамента не рассчитана на тяжелые перекрытия между этажами, а также при нестабильных грунтах на участке.

Основной материал, используемый для балок подобной вариации – древесина лиственной и хвойной породы, тщательно просушенная и прошедшая специальную обработку, что позволяет улучшить её эксплуатационные и технические параметры. Подобное балочное перекрытие включает в себя непосредственно сами балки, утеплитель, накат и пол.

Преимущества:

• удобство и простота монтажа;
• приемлемая стоимость;
• незначительный вес изделия.

Недостатки:

• высокий уровень огнеопасности;
• подверженность поражению жуком-короедом;
• возможное гниение конструкции с течением времени;
• конструкция перекрытия по деревянным балкам применяется только до четвертого этажа.

С целью упрощения расчета деревянной балки и выбора для нее сечений и шага мы приводим таблицу, которая поможет определиться с предварительным выбором сечений для однопролетных деревянных балок. Вам остается только собрать нормативные нагрузки:

При монтаже деревянные балки перекрытия укладываются на поперечные опоры, которыми может служить дополнительный брус, либо армопояс, залитый по периметру кладки стены. Поперечные опоры служат для равномерного распределения нагрузки на стены, и далее на фундамент дома. Части балок, укладываемые на стены, оборачиваются гидроизоляционным материалом. Обычно используют рубероид, при этом торцы не изолируют, что позволяет балке «дышать».

Самое главное при выборе материала для перекрытий по деревянным балкам — внимательно подбирать качественную древесину без трещин, повреждений, хорошо высушенную, с пропиткой от возгорания и гнили, а также с подходящим для постройки расчетным сечением балок.

В частном строительстве частая практика — использование монолитных бетонных перекрытий, либо других видов наиболее прочных перекрытий на нижних этажах постройки, и одновременное использование балочных перекрытий на более высоких этажах — например, мансарде. Делается это с целью облегчения общих нагрузок на фундамент.

Как обеспечить долговечность и устойчивость деревянных перекрытий при монтаже

Очередной технадзор - вызов на тему отлетающей плитки тёплых полов. Фундамент - МЗФЛ с толщиной цоколя 40 см. Уровнем фиксирую уклон от краёв комнаты к центру перекрытия - 5 мм на 2 метра. Этого достаточно, чтобы плитку начало "отстреливать" в местах, куда приходится максимальная изгибающая нагрузка. Залезаю в подпол. Посреди пролёта балки перекрытия опираются на красивые столбики с КДПВ. Снизу аккуратный блин из бетона, который элегантно подчёркивает наличие у строителей знания о необходимости создания опорной площадки для подпорок из блоков и одновременно показывает, что заниматься этим им было лень. Сверху тоже нашлёпали немного бетона, т.к. высоты двух блоков не хватило, а пилить блок напополам или искать подходящий по размеру брусок - это долго.

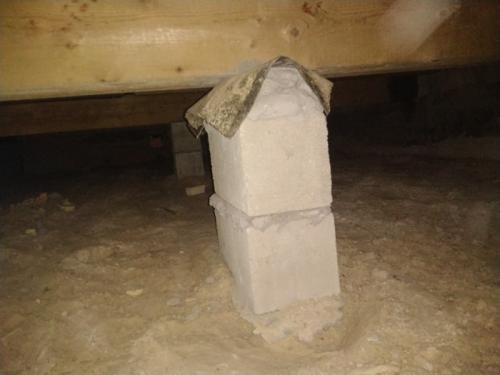

Естественно, деревянное перекрытие нагруженное стяжкой и плиткой, начало продавливать эти опоры. Медленно, но верно. Этот процесс не имеет ярко выраженной динамики, но он неумолим. И если с ним не бороться, то дело закончится разрушением перекрытия - вдавив эти "костыли" в землю достаточно глубоко, чтобы они уже не могли брать на себя хотя бы часть нагрузки, лаги пола начнут ломаться.

Можно ли что-то предпринять в подобных ситуациях? Конечно. Есть несколько способов решения подобной проблемы.
Способ первый. Отлить недостающие части фундамента, которые подопрут лаги перекрытия. Это самый правильный способ и одновременно самый затратный. Помимо того, что потребуется вести земляные работы в ограниченном объёме цоколя и привязываться к имеющемуся фундаменту, нужно с ювелирной точностью вывести новый цоколь под лаги (либо наращивать его кирпичом) в то время, пока перекрытие приподнято домкратами на нужный уровень.
Способ второй. Закрутить сваи и наварить на них опоры, которые будут удерживать лаги на нужном уровне. Менее затратно, но не менее трудоёмко. К тому же - пожароопасно, т.к. потребуется работать сваркой в ограниченном объёме.

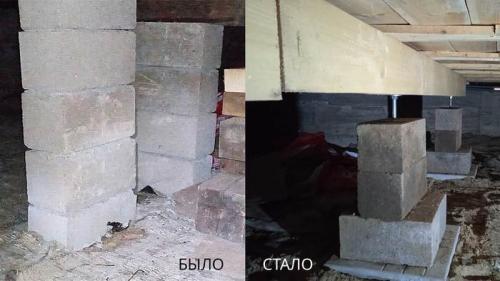

Способ третий. Сделать хорошо то, что было сделано плохо. Отлить опорные площадки и сложить пирамиды из бетонных блоков, используя не менее двух блоков в нижней части. Для ускорения процесса можно использовать в качестве подошвы опоры тротуарную плитку большого размера - 50х50 или 70х70 см. Перекрытие в любом случае немного утрамбует грунт под опорой, как бы вы его не прессовали. Поэтому сверху лучше всего ставить винтовой домкрат - компенсатор, который можно регулировать в дальнейшем. По моему опыту, необходимость такой регулировки зависит от типа грунта и дальнейших нагрузок на перекрытие. Зачастую, после первичного выставления уровня перекрытия дополнительных действий предпринимать не надо.

Проблема батутности или прогиба полов вовсе не в недостатке технологии деревянных перекрытий, а её не соблюдении. Любой фундамент и перекрытие должны быть инженерно просчитаны, а не прикинуты примерно на листочке в клеточку. Тогда не будет батутности, прогибов и разрушений. Сэкономив на количестве опор и толщине лаг можно поставить себя в неловкую ситуацию — дом уже готов, но нормально жить в нём нельзя.
Практика ниндзя-ремонта в низких подполах показывает, что таким способом можно быстро исправить прогиб и устранить батутность перекрытий при высоте цоколя от 40 см. Но чем ниже подпол - тем дороже ремонт. Не экономьте на проектировщиках, рассчитывайте нагрузки правильно и тогда вам не придётся делать ремонт в только построенном доме.

Если вам вдруг нужна моя консультация, вы можете обратиться на почту в профиле. Совет, консультация и психологическая помощь пострадавшим от горе-строителей без выезда на объект - бесплатны.
