Владельцы частных домов обдумывают каждую деталь своего жилища: тип фундамента, отделку фасадов и форму кровли. Мансардная ломаная крыша является одной из самых популярных конструкций этой части здания.

Устройство

Стропильная система двускатной ломаной крыши отличается от прочих большим количеством изломов на скатах. Считается, что это одна из самых красивых форм, но, при этом, и, как и вальмовая, довольно дорогостоящая. Она обустраивается для домов, в которых планируется жилая или нежилая мансарда.

Конструктивные элементы

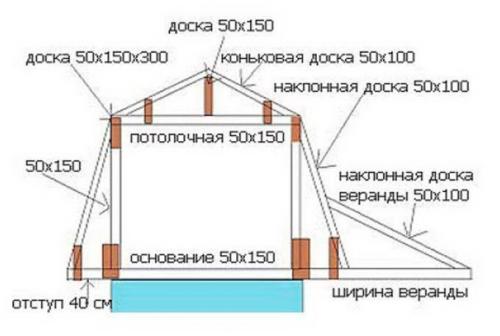

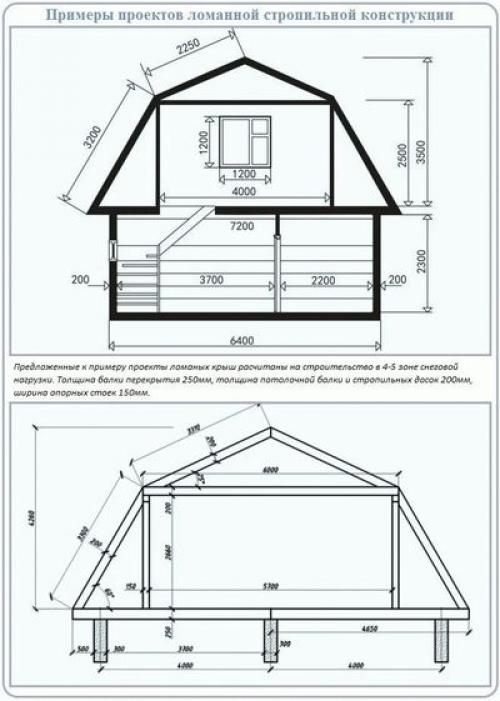

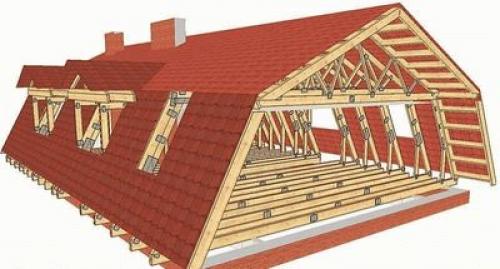

Особенности стропильной системы:

1. В отличие от классической двускатной крыши, в данной модели присутствуют специальные ребра жесткости. Эти стойки обеспечивают прочность кровле и создают ровные стены внутри мансарды;



   Стропильная система с бабкой

2. Между висячими стропилами и затяжкой обязательно устанавливается бабка. Она гарантирует жесткость затяжки и создает дополнительную опору;



   Схема без бабки

3. В свою очередь, между стойками (их еще называют схватки) и наслонными стропилами (которые придают форму кровле) монтируются подкосы. Они также являются ребрами жесткости, но уже для внутренней системы стропил – стоек;
4. Ломаная полувальмовая крыша также может быть четырехскатная. Количество скатов зависит от высоты стоек – чем они выше, тем больше изломов. Четырехскатная кровля более удобна в эксплуатации;



   Разница между двускатной и четрехскатной ломаной крышей
5. Угол наклона не может быть менее 15 градусов. Односкатная, двух и более ломаная крыша обязательно должна иметь хороший уклон для правильного отвода осадков. В противном случае дом или пристройка с таким видом кровли будет постоянно подтапливаться.

Ломаная крыша металлочерепица. Принципы укладки металлочерепичного профиля

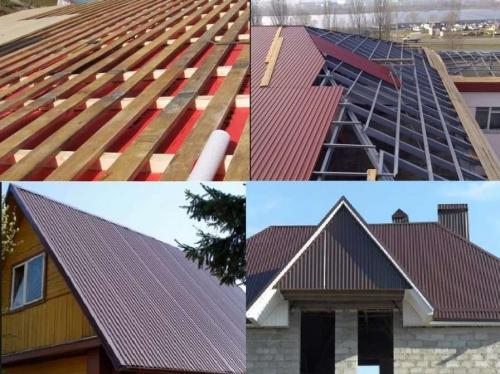

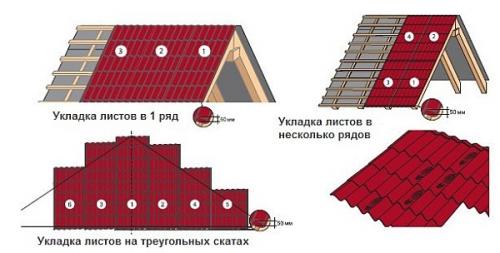

Перед тем как приступить к устройству кровли из металлочерепицы технология которой в принципе не сложна, нужно принять во внимание несколько важных требований:

• Так, укладка металлочерепицы должна проводиться на скаты, угол уклона которых не менее 14 градусов.
• Если длина ската крыши менее 6 м, то можно настилать материал сплошными листами, избегая горизонтальных нахлестов. Если же длина ската превышает 6-7 м, то придется резать листы поперек и собрать покрытие крыши в два ряда с горизонтальными нахлестами, чего желательно избегать.
• Если на крыше имеется старое покрытие, то его нужно обязательно демонтировать.
• Крепление металлочерепицы начинают со стороны, противоположной преимущественному направлению ветра в регионе. Так собирают крышу своими руками согласно технологии.
• Монтаж кровли из металлочерепицы (фиксацию листа) всегда проводят во впадинах между волнами в тех местах, где они примыкают к брусьям обрешетки.
• В нахлестах лист профиля крепят в каждое углубление.
• Самый первый нижний лист профиля фиксируют саморезами над выступом профиля (над мнимой черепичкой). То есть по направлению к себе. Такой металлочерепицы монтаж позволит всей кровле выдерживать значительные ветровые нагрузки.
• Остальные листы профиля крепят саморезами под изгибом профиля то есть по направлению от себя. Это место является самым жестким в листе металлочерепицы и, кроме того, таким образом, шляпки крепежей располагаются в тени выступов, а значит, с земли менее заметны.

Источник: https://mdmstroyproekt.ru/novosti/lomanaya-krysha-chertezh-stropilnaya-sistema-mansardy

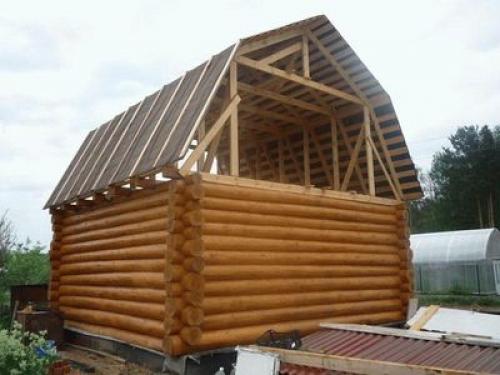

Ломаная крыша без стоек. Последовательность работ

Чтобы ответить на вопрос о том, как сделать ломаную крышу своими руками, необходимо иметь представление о последовательности шагов по ее возведению. Кратко обозначим их. Для начала необходимо закрепить мауэрлат – брус, который будет распределять по стене нагрузку от стропильных ног.

Далее устанавливаются сами стропила в соответствии с проектными чертежами. Ломаная крыша подразумевает два вида стропил – наслонные и висячие. Благодаря первым создается основа отвесного кровельного ската, к ним же крепятся верхние стропильные ноги, передавая тем самым нагрузку на мауэрлат. Верхние стропила соединяются с балками потолка мансарды, которые, по сути, являются затяжками.

Если проект предполагает установку подкосов и распорок, на следующем шаге монтируются именно они. На крайних стропилах, которые располагаются с торцов строения, обязательно устанавливаются дополнительные каркасы. Они послужат основой для фронтонов, обустройства дверных и оконных проемов.

На стропильные ноги прибивается обрезная доска, которая послужит опорой для листов утеплителя и для финишной отделки мансардного помещения.

Сверху закрепляется пароизоляционная мембрана. Далее между стропил укладывается минеральная вата, причем делать это нужно враспор. Затем идет гидроизоляционный слой кровельного пирога.

Поверх гидроизоляции набивается контробрешетка, создающая вентиляционный зазор, затем сама обрешетка. Финишный материал, например, металлочерепицу крепят к обрешетке при помощи саморезов. Работы ведут с нижней части крыши, а дойдя до висячих стропил, делают небольшой козырек над отвесным скатом.

На финальном этапе устанавливаются водосточные элементы. Готовая крыша при соблюдении технологии не уступит аналогам, выполненным с привлечением специалистов.

Ломаная крыша с мансардой. Мансардная кровля

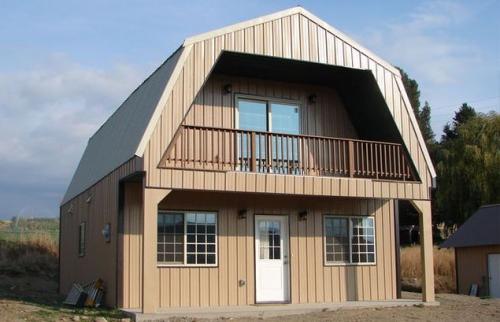

Коттедж с ломаной крышей и фасадами из профнастила металлизированного бежевого оттенка смотрится очень современно, несмотря на традиционность архитектурных форм. Особенно эффектна призматическая арка, обрамляющая пространство балкона на мансарде.

Слуховые окна на мансарде под ломаной крышей — не единственный источник естественного света, поступающего во внутренние помещения. Пристроив к мансарде террасу, вы не только сделаете интерьер светлее, но и получите дополнительную зону для отдыха. Такой просторный балкон будет также играть роль навеса над крыльцом, как в проекте дома на фото.

При отделке крыши ломаного типа можно использовать комбинацию из нескольких материалов, например, гибкой и деревянной черепицы, как на фото.

Бюджетный вариант отделки частного дома — фасады, обшитые вагонкой, и кровля с настилом из рулонной битумной черепицы или Ондулина.

Авангардный антураж частному дому на фото придает отделка из серого фальца, а архитектуру здания подчеркивают белые торцевые доски, повторяющие очертания ломаной крыши с мансардой и пристройкой-верандой.

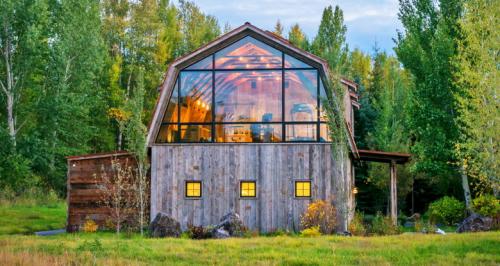

Несмотря на использование рустикально-седой доски в обшивке фасадов, дом на фото не выглядит провинциально, а наоборот, очень даже по-современному. Основным стилеобразующим элементом здесь выступает панорамное остекление мансарды с использованием металлического профиля.

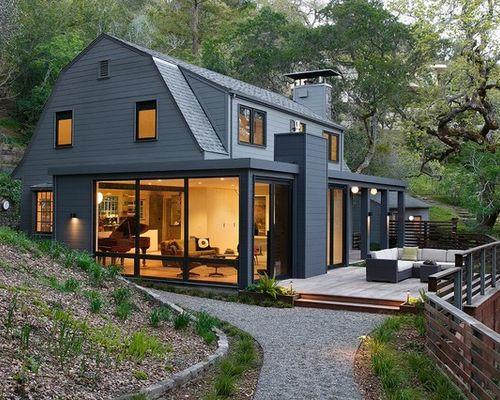

Просторный первый этаж кубической формы со сплошным остеклением и лаконичная ломаная кровля с мансардой — это оригинальные черты дизайна коттеджа в стиле модерн на фото. Наружная отделка дымчато-серого тона акцентирует лаконичность и даже некоторую аскетичность архитектуры этой загородной усадьбы.

Темно-серый тон, присутствующий в фасадной облицовке коттеджа на предыдущем фото, плавно перетекает в дизайн его интерьеров — несущие конструкции и ограждение антресольного этажа, камин и обивка мебели — все выдержано в сдержанно-серой гамме. Уютные, теплые нотки в обстановку дома вносит древесина медово-янтарного цвета.

Ломаная крыша из профнастила. Как покрыть крышу профнастилом своими руками пошаговая инструкция

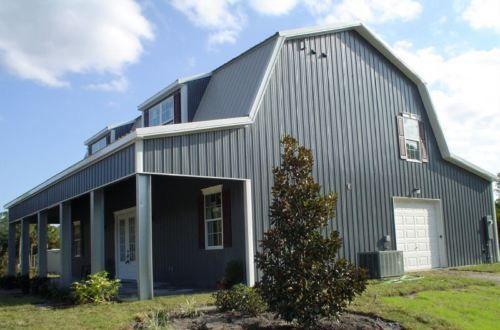

Кровля из профнастила — одна из самых распространенных ограждающих конструкций для перекрытия плоских или скатных крыш. Сочетание прочности, долговечности, декоративности и экономичности позволяют широко использовать ее в индивидуальном, гражданском и промышленном строительстве.

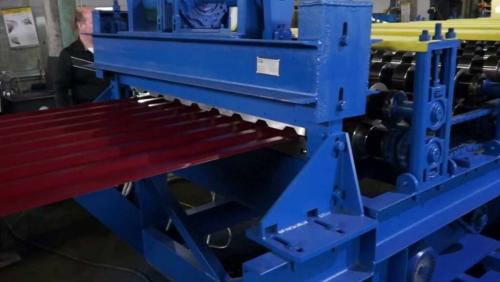

Первый станок для гибки металлического листа был опробован британским железнодорожником Генри Палмером в 20-е годы прошлого столетия. Тонкая гофрированная сталь благодаря продольным ребрам приобрела дополнительную жесткость. Новинку стали применять для перекрытия крыш, облицовки зданий, строительства ограждений.

Революция в химической промышленности позволила продлить жизнь стальным кровельным материалам. Полимерные или комбинированные покрытия надежно защищают тонкие листы от коррозии. Современный профилированный настил — экономически рентабельный, долговечный и простой в применении материал, который востребован в различных областях строительства.

Прежде, чем покрыть чем-то крышу ее нужно собрать и важно собрать правильно, читайте проподробный обзор и про, мы собрали пошаговый фотоотчеты с пояснениями от наших авторов.

Плюсы и минусы профнастила как материала для кровли

Профнастил производят из стали первой или высшей категории. Металл толщиной 0,6-1 мм с покрытием из цинка, алюмоцинка и полимеров методом холодного проката формируют в гофрированные листы. Это придает повышенную жесткость конструкции при изгибающих нагрузках. Параметры профиля регламентирует ГОСТ 24045-2016.

Преимущества, которыми обладает профнастил перед другими кровельными материалами:

• Легкость. Масса одного квадратного метра металлического листа 3,7-6 кг в зависимости от толщины. Для сравнения этот показатель у шифера 10-18 кг; керамической черепицы — 35-40 кг. Для восприятия веса стальной кровли не требуется усиление стропильной системы, дополнительное упрочнение стен и фундаментов.
• Простой монтаж. Профлист выпускается погонажем. Его нарезают на панели любой длины (до 12 м), соответствующей размеру ската крыши. Укладывают на специальный каркас — обрешетку — с вертикальным нахлестом на одну волну.
• Малое количество стыков. Благодаря тому, что скаты перекрывается цельными элементами, отсутствуют горизонтальные зазоры. У атмосферной влаги меньше путей, чтобы просочиться в подкровельное пространство.
• Декоративность. Покрытия для профнастила, помимо защиты, придают материалу нарядность. Полимерные составы — полиэстер, полиуретан, поливинилхлорид, акрил и ПВДФ — обладают механической прочностью, химической и температурной устойчивостью, различной степенью стойкости к солнечному свету.
• Долговечность. Срок службы профилированной кровли напрямую зависит от свойств покрытия, технологии монтажа и условий эксплуатации. Гарантия составляет от 15 до 50 лет.
• Негорючесть. Очень ценное качество для деревянных домов, где нельзя применять легко возгораемые материалы.
• Прочность. Листы профнастила для крыши выдерживают нагрузки в 10 раз большие, чем плоские металлоконструкции такой же толщины. Это связано с наличием ребер жесткости, увеличивающих несущую способность профлиста.

Односкатная ломаная крыша. Базовые элементы конструкции

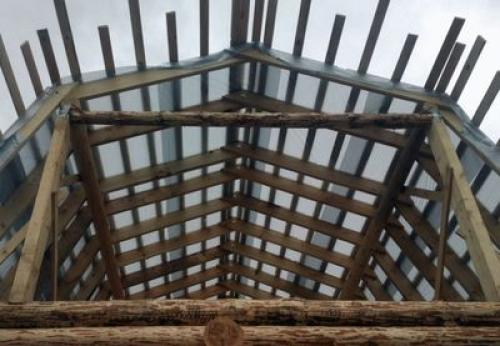

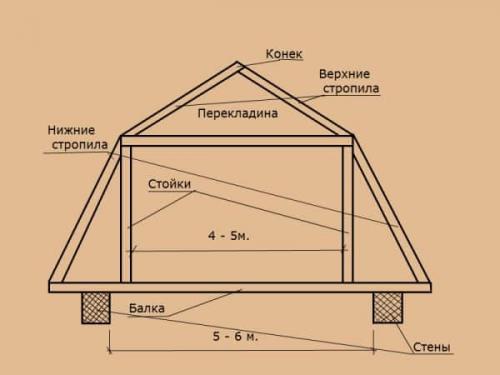

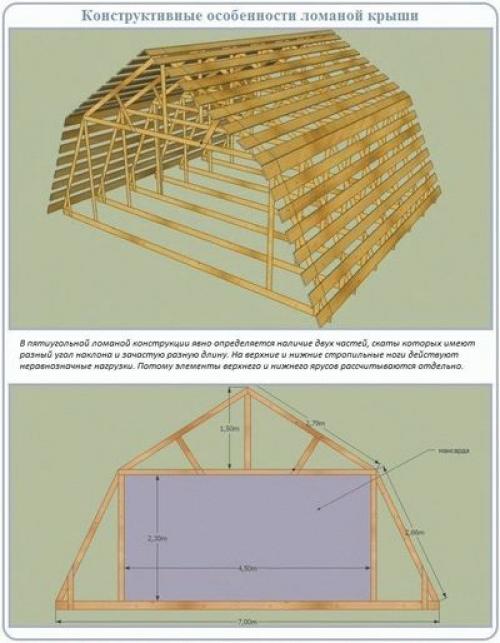

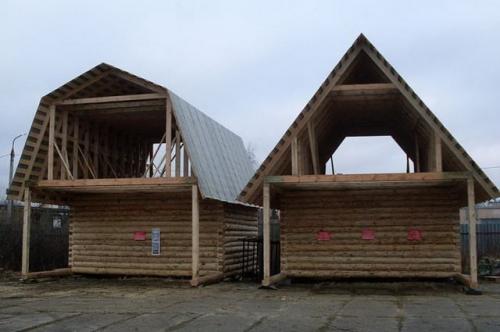

Ломаная крыша, напоминающая по форме пятиугольник с верхней точкой на коньке, визуально разделяется на верхнюю и нижнюю часть. В верхней части уклон скатов более пологий, он составляет не более 20-300, а в нижней — более крутой, в пределах 50-60 градусов. Для ее сборки используется смешанная стропильная система, состоящая из висячих и наслонных стропильных ног.

Чтобы сформировать необходимую геометрию скатов, придать конструкции жесткость, используется большое количество элементов, в виду чего ломаная крыша имеет внушительный вес. Основными составными частями кровли являются стропила, мауэрлат, балки перекрытий, а дополнительными — стойки, бабка, подкосы, затяжки. Все они выполняются из твердой древесины хвойных пород, предварительно обработанной антипиреном, антисептиком.

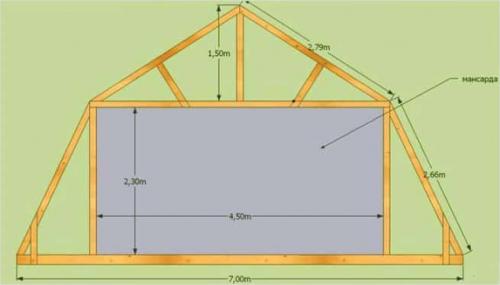

Конструкция стропильной системы ломаной крыши

• Мауэрлатом называют квадратный брус, закладываемый в основании кровли для распределения ее веса равномерно по несущим стенам, а также защищающий стропила от опрокидывания.
• Стропила. Стропильные ноги, изготавливаемые из ровных, надежных досок формируют скат, сходясь в коньке. В ломаной крыше верхние стропила являются наслонными, так как они имеют дополнительную опору на стойки. А нижние — висячие, потому что как бы провисают между балками перекрытий и затяжкой. Расстояние между стропилами выбирают в диапазоне 60-120 см, в зависимости от веса кровельного материала или ширины утеплителя.
• Затяжка. Также называемая ригелем, горизонтальная балка, связывающая верхние стропила для снижения их распирания. Также она служит каркасом для создания мансардного потолка.
• Стойки. Вертикальные опоры, изготовленные из бруса, передающие нагрузку от наслонных стропил к несущим стенам через затяжку. После того, как их обошьют фанерой, они станут стенами мансарды, так что длина стоек определяется желаемой высотой потолка. Хоть для устройства жилого помещения достаточно 1,5-1,7 м, максимально комфортным считается потолок 2-2,5 м, который вполне может быть обеспечен ломаной мансардной крыши.
• Бабка. Вертикальная подвеска, которая связывает конек с затяжкой, компенсируя ее прогиб.
• Подкосы. Также известные как подстропильные ноги, угловые опоры, предотвращающие прогиб висячих стропил.
