Холодная кровля из металлочерепицы. Устройство неутепленной кровли из металлочерепицы

Холодная кровля из металлочерепицы. Устройство неутепленной кровли из металлочерепицы

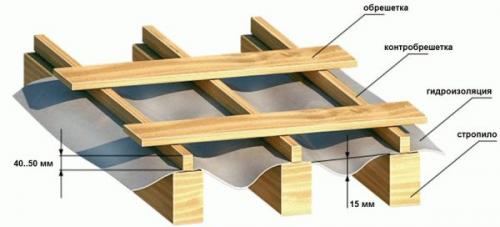

Начнем с простого — с конструкции холодной крыши под металлочерепицу. То есть с устройства чердака.

В этом случае кровельный пирог сильно упрощается и сводится к четырем элементам:

• гидроизоляция;
• контробрешетка;
• обрешетка;
• металлочерепица.

Кроме того, для оформления кровли нужны доборные элементы: капельник, карнизные и фронтонные планки и тому подобные. Но это не относится к теме статьи, поэтому на них останавливаться не будем.

Первый этап устройства крыши с металлочерепицей — укладка гидробарьера . Это может быть диффузионная мембрана, чистая полиэтиленовая гидроизоляция, армированные и фольгированные пленки. Главное, чтобы материал был прочным, долговечным, эффективно удерживал влагу и был стойким к ультрафиолетовым лучам.

Последнее требование можно опустить, только если пленка будет закрыта внутренней отделкой или если на чердаке вообще не будет окон. Во всех остальных случаях материал гидроизоляции обязательно должен выдерживать длительное воздействие УФ-лучей. Иначе гидробарьер буквально рассыплется в труху через 10-15 лет.

Гидроизоляционная пленка монтируется с нахлестом 10-15 см и с провисом между стропилами не менее 15 мм. Провис — особенность именно холодной кровли. Он нужен для отведения конденсата, который неизбежно появляется на внутренней части любого металлического кровельного покрытия из-за перепада температур.

Кроме того, технология кровли из металлочерепицы предполагает крепление гидробарьера с помощью брусков контробрешетки для лучшей вентиляции кровельного пирога. Для этого полотнища гидроизоляционной пленки фиксируют на стропилах с помощью степлера, а потом прибивают к верхней грани стропильных ног контррейки.

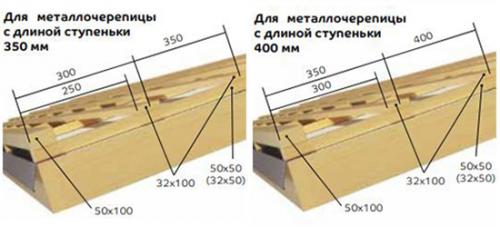

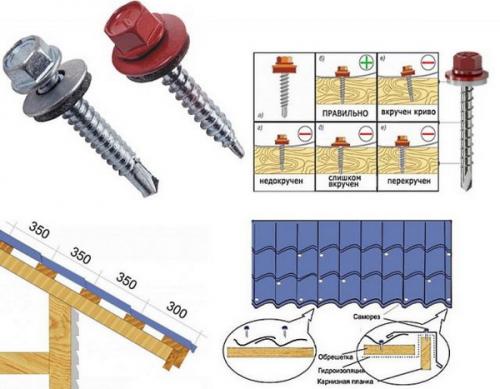

Обрешетку укладывают перпендикулярно стропилам на контробрешетку. Ее шаг зависит от вида металлочерепицы и всегда указан в инструкции производителя. Само покрытие крепят кровельными саморезами в соответствии с правилами:

1. Саморезы, кроме участков с продольными стыками, вкручивают в дно волны.
2. На карнизных, фронтонных свесах и в местах стыков металлочерепицу крепят в каждую волну.
3. На остальной площади листа металлочерепицу крепят через волну в шахматном порядке.
4. На продольных стыках саморез, как правило, завинчивают в гребень волны.

Карнизную планку устанавливают до монтажа кровельного покрытия, конек и фронтонную планку — после.

Источник: https://gorizont-pro.ru/stati/holodnaya-krovlya-iz-metallocherepicy-kakogo-vida-byvayut-profilya

Холодная кровля пирог. Кровельный пирог

Крыши из металлочерепицы и профнастила могут служить долгие годы при условии правильного монтажа, своевременного обслуживания и грамотной эксплуатации. Состав пирога кровли, верная очередность слоев и подбор сочетаемых материалов продлевает эксплуатацию кровельного покрытия, предотвращая коррозию и загнивание каркаса крыши.

Опытные строители по праву называют металлочерепицу одним из самых красивых, доступных, практичных и надежных кровельных материалов. Она подходит для эксплуатации в любых климатических зонах, так как обладает высокими показателями устойчивости к различным погодным условиям. Однако чтобы металлочерепица раскрыла весь свой потенциал, необходимо правильно построить кровельный пирог, поверх которого она будет смонтирована.

Металлочерепица — это профилированные листы из стали с глянцевым или матовым полимерным покрытием, и рельефным профилем, напоминающим волну. Поэтому, кровельный пирог для крыши из стальных материалов выполняется таким образом, чтобы минимизировать её недостатки, связанные с высокой тепло- и звукопроводимостью. К тому же, более 25% теплопотерь в доме идут через кровлю, поэтому к ее утеплению нужно подходить особенно тщательно. Требуется подобрать необходимую толщину слоя теплоизоляции, обеспечить ее защиту от влаги и достаточную вентиляцию подкровельного пространства. При не значительном увлажнении теплоизоляции ее теплотехнические характеристики ухудшаются. Это приводит к промерзанию крыши, образованию наледей на кровельном покрытии, гниению стропил и обрешетки, появлению плесени, порче внутренней отделки помещений. В связи с этим, кровельный пирог комплектуется следующими элементами:

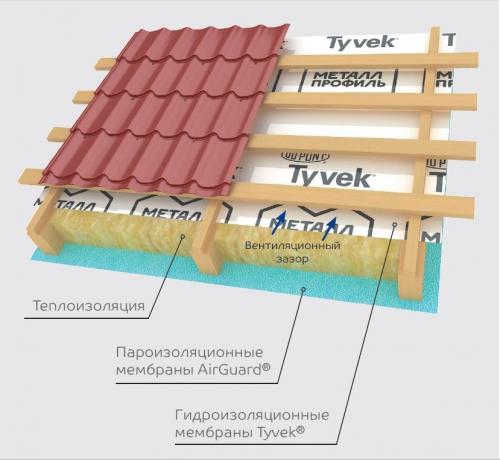

Пароизоляция. Слой пароизоляционного материала предназначен для того, чтобы защитить теплоизоляционный материал от воздействия влажного воздуха и конденсата. Он изготовляется из прочных полимерных материалов. Пароизоляционные пленки необходимы для защиты теплоизоляции от испарений, поднимающихся из внутренних помещений дома.

Теплоизоляция. В качестве утеплителя под металлочерепицу и профилированный лист для кровли применяются минеральные или полимерные плиты. Утеплитель укладывается между стропилами для улучшения звукоизоляции и сохранения температуры подкровельного помещения.

Гидроизоляция. Гидроизоляционные пленки и мембраны – это обязательные элементы для стальных кровель. Гидроизоляционный слой служит для защиты утеплителя и стропильного каркаса от конденсата и атмосферной влаги.

Контробрешетка. Это деревянные бруски толщиной 5х5 см, зафиксированные вдоль стропил поверх гидроизоляции для обеспечения вентиляционного зазора.

Обрешетка. Металлочерепица укладывается на разреженную обрешетку из деревянных брусков или обрезной доски, шаг которой составляет 50-100 см, что обеспечивает легкость и прочность крыши.

На финишном этапе монтируется кровельный материал — металлочерепица или профилированный лист и стандартные элементы отделки — конек, планки, ленты, заглушки и пр. Металлочерепица и профлист укладывается внахлест, поэтому кровля получается герметичной, хорошо защищенной от протечек. Чем меньше уклон крыши, тем больше должен быть нахлест при монтаже. Кровельный пирог под металлочерепицу обеспечивает долговечность кровельному материалу и стропильному каркасу.

В зависимости от функционального назначения подкровельного пространства, кровельный пирог может быть двух видов – для Холодной кровли и для Теплой кровли.

Холодной кровлей называют кровлю из металлочерепицы, которую монтируют над неотапливаемым чердаком. В ней не предусматривается теплоизоляция, а в качестве гидроизоляции под металлочерепицу используют гидроизоляционные пленки с ограниченной паропроницаемостью. Как правило, холодные кровли используются для строительства сезонно используемых или садовых домиков.

Теплая кровля монтируется, если в подкровельном помещении оборудуют жилую, отапливаемую мансарду. Чтобы избежать теплопотерь через площадь ската крыши, в кровельный пирог включают слой утеплителя (на его состав и толщину слоев значительное влияние оказывают климатические условия в регионе), пароизоляцию и паропроницаемую гидроизоляцию.

Крыши из металлочерепицы и профнастила могут служить долгие годы при условии правильного монтажа, своевременного обслуживания и грамотной эксплуатации. Состав пирога кровли, верная очередность слоев и подбор сочетаемых материалов продлевает эксплуатацию кровельного покрытия, предотвращая коррозию и загнивание каркаса крыши.

Крыша из металлочерепицы пошаговая инструкция. Как правильно монтировать металлочерепицу?

Металлочерепица пользуется всё большим спросом. Этот материал соответствует практически всем запросам потребителей. Она эстетична, долговечна; с её помощью можно облицевать кровлю в любом стиле — многообразие профилей и оттенков позволяет реализовать любые дизайнерские решения. Металлочерепица устойчива к разрушительному воздействию влаги и ультрафиолета, её используют в любых климатических условиях. Лёгкий монтаж — дополнительное преимущество материала; установка металлочерепицы не займёт много времени. В статье мы рассмотрим, как правильно уложить металлочерепицу.

Этап 1. Выбор инструмента для монтажа (укладки) металлочерепицы

Первое, что надо знать, ― какой инструмент понадобится для правильного монтажа металлочерепицы.

Шуруповёрт ― пригодится, чтобы вкручивать саморезы. Внимание: выбирайте шуруповёрт мощностью не больше 1800 оборотов в минуту, иначе вы рискуете «перетянуть» саморезы, деформировать металлочерепицу и EPDM-уплотнитель. Просечные ножницы ― нужны для резки металла. С их помощью можно ровно разрезать листы металлочерепицы. Полимерный и цинковый слои не будут повреждены.
Внимание: использовать для резки металла болгарку категорически запрещено! Она выжигает полимерное и цинковое покрытие. Металлическая основа без защиты от коррозии будет стремительно ржаветь. Специальная насадка на дрель ― «сверчок» . Она тоже пригодится для резки кровельного материала. Нож , чтобы резать утеплитель. Скобозабивной пистолет. Нужен, чтобы фиксировать паро- и гидроизоляцию на стропилах.

Этап 2. Выбор сопутствующей продукции для правильной установки металлочерепицы

Не забывайте о сопутствующих товарах для монтажных работ.

Кровельные саморезы ― крепёжные элементы, оснащённые шайбой с EPDM-прокладкой и изготовленные из стали с цинковым покрытием. Герметизирующие материалы нужны, чтобы изолировать от влаги наиболее уязвимые места ― стыки и примыкания элементов кровли. Могут выпускаться в форме лент либо в жидком виде. Ремонтная эмаль-аэрозоль. Пригодится, если нужно восстановить полимерное покрытие (если его повредили в ходе монтажа или перевозки материала). Двусторонняя соединительная лента. Её используют, чтобы герметично проклеивать стыки паро- и гидроизоляционных полотен. В противном случае паро- и гидроизоляция не сможет выполнять свои функции ― она будет пропускать влагу.

Этап 3. Установка теплоизоляции

Тема статьи ― особенности монтажа металлочерепицы, поэтому не будем заострять внимание на монтаже стропильной системы. Предположим, что она готова и пора монтировать «кровельный пирог».

Начать можно с установки теплоизоляции. По статистике, через кровлю уходит примерно 25% тепла. Иначе говоря, если кровля не утеплена, вы отапливаете улицу. Чтобы избежать этого, установите теплоизоляцию.

Кровлю можно сделать «тёплой» или «холодной». У «тёплой» кровли утепляют скаты, у «холодной» ― пол чердака. Мы рассматриваем особенности монтажа металлочерепицы на примере «тёплой» кровли ― она сложнее устроена.

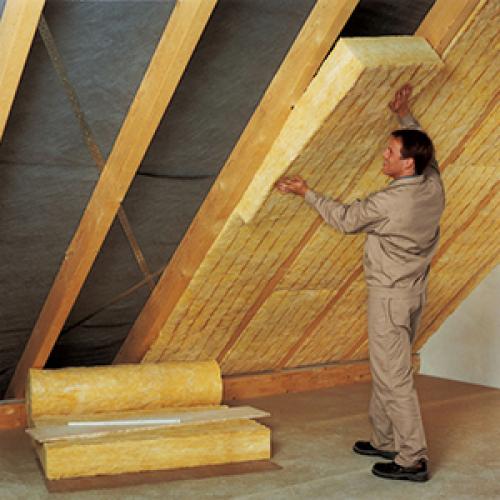

Плиты или маты теплоизоляции монтируют враспор между стропил.

Этап 4. Защита утеплителя от влаги

Чтобы теплоизоляция исправно выполняла свои функции, она должна быть сухой. Намокание всего на 5% вдвое снизит эксплуатационные свойства утеплителя.

Для защиты теплоизоляции от влаги потребуются паро- и гидроизоляционные плёнки и мембраны.

Пароизоляция

Защищает теплоизоляцию от испарений со стороны жилого помещения.

Последовательность укладки

Пароизоляцию монтируют по горизонтали ската кровли, начиная снизу.

Фиксация

Чтобы зафиксировать пароизоляцию, её прикрепляют к нижней грани стропил с помощью скобозабивного пистолета.

Гидроизоляция

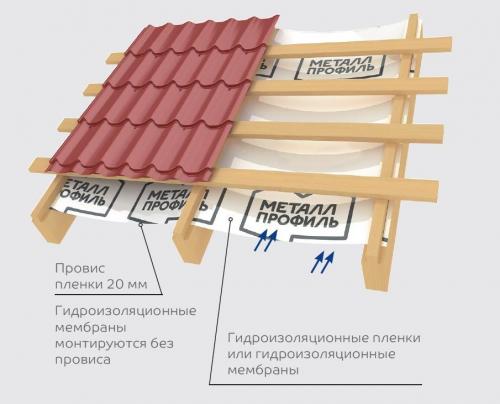

Обеспечивает защиту теплоизоляции от конденсата. Представлена в виде:

• мембран (их монтируют без провиса, вплотную на теплоизоляцию);
• плёнок (при монтаже оставляют провис 20 мм).

Последовательность укладки

Гидроизоляцию монтируют с внешней стороны утеплителя, по верхней грани стропил.

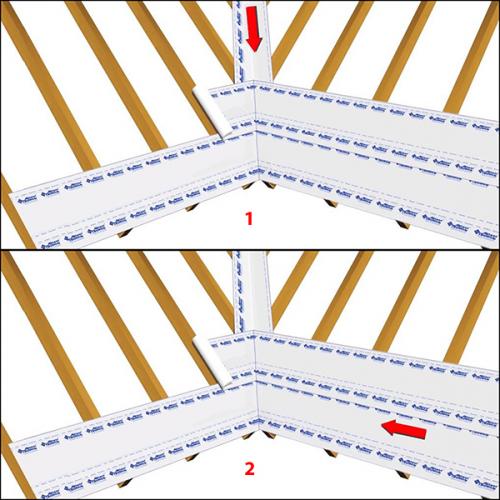

Монтаж гидроизоляции начинают с ендовы (если она есть) ― внутреннего угла, который образуется на стыке скатов. Этот элемент кровли требует тщательной герметизации, поскольку он часто контактирует с осадками.

Рулон гидроизоляции раскатывают от конька к карнизу. Материал должен полностью закрыть область ендовы.

Когда ендова гидроизолирована, переходят к скатам. Как и в случае с пароизоляцией, рулон раскатывают в горизонтальном направлении. Сначала ― вдоль карниза, затем ― выше (и так ― до конька).

Фиксация

Чтобы зафиксировать полотна гидроизоляции, следует смонтировать контробрешётку из деревянных реек 50х50 либо 32х50 мм.

Внимание: не забывайте о проклейке стыков полотен гидро- и пароизоляции с помощью двусторонней соединительной ленты!

Этап 5. Кровля из металлочерепицы: как установить шаговую обрешётку

Шаговая обрешётка выполняет следующие функции:

• усиливает конструкцию скатов;
• является основой, на которую крепят кровельный материал;
• равномерно распределяет нагрузку на стропильную систему.

Монтаж обрешётки подробно описан в статье ….

Крыша из металлочерепицы плюсы и минусы. Плюсы

• Долгий срок службы. Обычно он составляет 50 лет и более.
• Может применяться в любом климате, температурный диапазон использования - от минус 50 до плюс 70.
• Среди важных плюсов металлочерепицы - возможность работы с ней в любое время года, так как она не боится температурных скачков.
• Один квадратный метр этого материала весит не более шести килограммов, что позволяет укладывать металлочерепицу даже на обрешетку и применять для покрытия домов с легким фундаментом. Легкость материала также облегчает и работу с ним.
• Еще одно из несомненных преимуществ металлочерепицы - разнообразие внешнего вида. Цвет и форму отдельных элементов можно выбрать из каталога, содержащего огромное количество вариантов.
• По соотношению цена-качество это один из лучших кровельных материалов, доступных даже для жилья эконом-класса.
• Важным плюсом металлочерепицы является ее высокая стойкость к возгоранию.
• Кровля, сделанная с применением металлочерепицы, более прочная, чем любая другая за счет меньшего количества швов.
• Кровельные материалы дополняются всеми необходимыми комплектующими для монтажа не только собственно крыши, но и стоков, отливов и других конструктивных элементов.
• Большое преимущество металлочерепица имеет перед другими кровельными материалами в скорости монтажа. Сто квадратных метров покроют с помощью специальных саморезов два специалиста за одну смену.
• Подготовительные работы облегчаются тем, что старую плоскую крышу не придется демонтировать, металлочерепицу можно класть прямо на рубероид или толь, который послужит дополнительной гирдоизоляцией.

Устройство кровли из металлочерепицы технологическая карта. Технологическая карта на устройство кровли из металлочерепицы

Область применения

Технологическая карта разработана на устройство кровли из металлочерепицы МП «Монтеррей» ПК «Металл Профиль» в соответствии с , инструкцией по монтажу металлической кровли МП «Монтеррей» ПК «Металл Профиль» и другими нормативными документами, действующими на территории РБ.

Металлочерепица представляет собой стальные профилированные листы с продольными волнами и поперечными гофрами, конфигурация которых воспроизводит внешний вид традиционной черепицы.

Листы выдерживают воздействие различных погодных условий и загрязненной промышленной атмосферы.

Листы металлочерепицы поставляют в комплекте с другими элементами, применяемыми при устройстве кровель: планками фронтонов, элементами карнизов, снегозадержателями, коньковыми элементами и др.

Профилированные плиты типа «Монтеррей» изготавливаются толщиной 0,5 мм, полезная ширина 1100 мм, максимальная длина 7 м, шаг поперечного рисунка 350 мм. Цвет - по проекту. Применяются для покрытия крыш самых различных зданий.

Кровельные плиты ПК «Металл Профиль»поставляют различными размерами. За длину плиты принимается длина ската плюс карниз (плита всегда закрепляется к основанию так, чтобы нижний край ее на 40 мм выступал далее от карниза; на гребне остается щель).

Чтобы убедится в прямоте каркаса, следует замерить его диагонали.

Поперечный рисунок профиля у всех кровельных плит должен совпасть. При необходимости установки на скате плит разной длины, их длины должны отличаться на полный шаг профиля или кратный ему или кратный ему размер. Для плит типа МП «Монтеррей» - 350 мм.

Кровельные плиты с защитным покрытием можно складировать на ровном месте и хранить в заводской упаковке в течение одного месяца, подложив под пакет брусья высотой порядка 20 см с интервалом в 0,5 м. для более продолжительного хранения плиты следует переложить рейками. Запрещается хранить плиты на улице в непроветриваемых штабелях.

Плиты рекомендуется переносить, подняв их на ребро. Надо быть осторожными, чтобы не порезать руки об острые края.

Плиты перевозят на строительные площадки автотранспортом, оборудованном специальными крепежными и опорными устройствами, исключающими смещение.

Организация и технология производства работ

Таблица 4.24 - Ведомость объемов работ

При выполнении работ из металлочерепицы используются звенья рабочих в составе:

кровельщик 5 разряда - 1 человек;

кровельщик 4 разряда - 1 человек;

кровельщик 3 разряда - 1 человек;

такелажники 2 разряда - 2 человека (Т1, Т2).

Работу по устройству обрешетки выполняет звено:

плотник 4 разряда - 1 человек;

плотник 3 разряда - 1 человек.

такелажники 2 разряда - 2 человека;

крановщик 5 разряда - 1 человек;

Выполнение работ по устройству кровли из металлочерепицы можно производить в две смены со строгим соблюдением технологии выполнения начатых работ.

1. Монтаж обрешетки:

Для обрешетки используются бруски50?50 мм, которые крепят с шагом 300 мм.

Карнизная доска должна быть толще других на 10-15 мм.

Доски обрешетки к стропилам закрепляют двумя оцинкованными гвоздями.

При укладке основания кровли в качестве подкладки рекомендуется использовать материал с гидроизоляционными свойствами. Гидроизоляция должна предотвратить попадание конденсата с тыльной стороны кровельной плиты на тепловую изоляцию.

Торцевая доска должна быть выше обрешетки на высоту профиля кровельной плиты у МП «Монтеррей» - 40 мм.

Для надежного крепления коньковой планки, под нее с обеих сторон прибиваются деревянные рейки. Карнизная планка устанавливается до крепления кровельных плит, нахлест 100 мм, планку крепят самонарезающими шурупами 4,9?27 мм.

2. Монтаж покрытия кровли из металлочерепицы:

Монтаж кровельных плит следует начинать с торца двускатной крыши или от самой высокой точки ската по обе стороны шатровой крыши.

Водосточная канавка должна закрываться соседней плитой. У плит типа МП «Монтеррей» канавка расположена на волне левого края.

Монтаж можно начинать как с левого, так и с правого торца здания. Начав монтаж с левого торца здания, следующую плиту устанавливают под последнюю волну предыдущей волны. Такой прием облегчает укладку. Нижний край плиты устанавливается с выступом от карниза на 40 мм.

Источник: https://doma-na-veka.ru/stati/tehnologiya-krovli-iz-metallocherepicy-kak-vybrat-metallocherepicu-dlya-konkretnyh-celey

Холодная крыша. Утепление холодной крыши дома

Холодный чердак (или мансарда), в принципе, можно назвать запасным жилым помещением, так как при необходимости крышу можно утеплить, тем самым расширив жилое пространство дома. Поэтому при желании утеплить крышу лишних проблем не возникнет: пирог холодной крыши – это базовый слой полноценного пирога, т.е. достаточно произвести укладку утеплителя на финишную отделку кровли крыши.

Что не менее важно – при утеплении холодной крыши не нужен слой пароизоляции, так как пар, образующийся внутри помещения, будет проходить сквозь утеплитель, попадая в подкровельное пространство. Так что рекомендуется провести обработку деревянных конструкций специальным составом, защищающий от гниения.

Также можно использовать пенополиуретан для утепления холодной крыши. Более того, рекомендуется использовать именно его. Такой утеплитель является лучшим по нескольким причинам:

• с его помощью пенополиуретана создается сплошной слой утепления, т.е. в кровле крыши будут отсуствовать щели, а также будут закрыты стропила;
• он не подвергается гниению, а также воздействию кислот и щелочей;
• он не огнеопасен.

К тому же пенополиуретан имеет отличные теплоизолирующие свойства. Но, к сожалению, и у такого замечательного материала есть свои недостатки – это высокая стоимость и необходимость специального оборудования (кстати, тоже не дешевого) для монтажа. Поэтому самостоятельно произвести укладку такого утеплителя Вы не сможете – придется обратиться к специалистам.
