Междуэтажное перекрытие является одной из самых сложных и важных частей любого этажного здания. Оно разделяет строительную конструкцию на этажи и должно выдерживать большие нагрузки. Кроме того любое перекрытие служит связующим звеном для стен, а значит, обеспечивает дополнительную устойчивость здания в целом. В связи с этим все работы, связанные с обустройством междуэтажного перекрытия, должны проводится в строгом соответствии со всеми существующими строительными нормами и правилами.

Межэтажное перекрытие по деревянным балкам

Для оборудования междуэтажного перекрытия могут использоваться следующие материалы:

• Монолитный железобетон;
• Готовые железобетонные изделия, к примеру, многопустотные железобетонные плиты;
• Железобетонные балки с накатом, выполненным из бетонных плит;
• Металлические балки с накатом, выполненным из бетонных плит;
• Деревянные балки.

При строительстве малоэтажных частных домов для обустройства междуэтажных перекрытий, чаще всего, используются деревянные балки, которые отличаются доступной ценой в сочетании хорошими прочностными характеристиками. Как и любые другие материалы, они имеют определенные достоинства и недостатки, которые необходимо знать, чтобы сделать правильный выбор применительно к конкретным условиям строительства.

Преимущества деревянных балок:

• Легкость проведения всех монтажных работ. В связи с небольшим весом изделий, не требуется применение какого-либо механизированного подъемного оборудования, ведь для того, чтобы поднять балки на перекрытие и выполнить те или иные монтажные операции достаточно мускульной силы пары человек;
• Доступность материала. Деревянные балки для перекрытий, как правило, изготавливаются из древесины деревьев хвойных пород, которые повсеместно произрастают в средней полосе;
• Малый вес деревянного междуэтажного перекрытия. Это уменьшает в целом общий вес дома;
• Возможность использования звукоизоляции. Проложив между балками в перекрытии звукоизоляционный материал, можно существенно снизить передачу шумов между этажами;
• Высокая огнестойкость. Как правило, балки обрабатываются специальными огнеупорными веществами, поэтому процесс горения существенно замедляется, и он должен продолжаться более часа, чтобы деревянная балка окончательно разрушилась;
• Высокая скорость монтажа. Как правило, перекрытие с использованием деревянных балок, формируется в течении одного рабочего дня;
• Низкая стоимость. Деревянные балки являются самым дешевым материалом для перекрытий.

Деревянное межэтажное перекрытие. Типовая конструкция перекрытия на балочных опорах

Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

Конструктивно деревянное перекрытие собирается из следующих деталей:

• Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
• Подшивка фанерой или плитами ОСБ потолочной поверхности;
• Система лагов с досками пола верхнего этажа;
• Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
• Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.

Межэтажное перекрытие по деревянным балкам. Устройство перекрытий из дерева

Пожалуй, это лучший вид перекрытий, он выгодно отличается простотой изготовления и доступностью материалов. К тому же для его создания используется только дерево, что обеспечивает экологическую чистоту при достаточной надежности. Устройство перекрытия по деревянным балкам не отличается особой сложностью, основные его составляющие:

• несущие балки;
• направляющие бруски;
• черновой потолок;
• основа пола верхнего этажа;
• утеплитель;
• гидроизоляция;
• декоративное покрытие.

Необходимую прочность и надежность всей конструкции придаст брус. Он может быть сплошным или склеенным из нескольких слоев. Хорошая замена бруса – цельные бревна небольшого диаметра. Также основой конструкции могут послужить доски, но подобные перекрытия имеют существенные ограничения по длине пролета и нагрузке.

В принципе, балка может быть изготовлена из любой древесины, но лучше выбирать лиственницу или сосну. Дерево лиственных пород имеет несколько иную структуру и меньшее сопротивление на изгиб. Такое перекрытие может не выдержать постоянной нагрузки.

На несущую конструкцию из параллельных балок монтируют основу будущего пола и потолка соответственно. Это может быть подготовленная доска или листовой материал на древесной основе. На готовую основу укладывают напольное покрытие (на втором этаже), а снизу делают полноценный потолок.

Особенностью подобной конструкции является свободное внутреннее пространство, которое необходимо использовать. Его заполняют любым материалом с теплоизолирующими или звукопоглощающими свойствами. Это поможет сохранить тепло в помещениях и обеспечит достаточный уровень звукоизоляции.

Деревянное перекрытие между этажами. Потолочные перекрытия в доме между этажами из деревянных балок

Деревянные балочные перекрытия подходят для зданий из любых материалов, но чаще сооружаются в каркасных, брусовых и бревенчатых домах. Однако важно учитывать, что они имеют некоторые ограничения на применение:

• При обустройстве междуэтажного перекрытия ширина пролета не должна превышать 5 м.
• При сооружении чердачных горизонтальных ограждающих конструкций максимальная ширина пролета должна составлять до 6 м.

Рисунок 8. Конструкция перекрытия по деревянным балкам

Главным достоинством перекрытий по деревянным балкам является быстрый и простой монтаж без привлечения грузоподъемной техники и применения специального оборудования. Не менее весомые плюсы – малый вес и невысокая себестоимость.

Из недостатков особенно выделяется склонность древесины к гниению и низкий предел огнестойкости.

Как монтируют деревянные перекрытия?

Устройство межэтажного перекрытия этого типа выполняется из балок лиственных либо хвойных пород древесины. Сечение может быть разным в зависимости от габаритов пролета и вертикальных нагрузок, которые будут воздействовать на конструкцию - 50×200, 100×100, 100×200 мм или другое.

Последовательность и особенности устройства:

• Монтаж балок. Перед установкой весь пиломатериал надо обработать антисептическим составом (для защиты от грибка и плесени) и антипиренами (для увеличения уровня огнестойкости). При опирании брусов на бетонные и каменные стены их концы лучше дополнительно гидроизолировать, например, обернуть рубероидом. Концы балок обычно делают скошенными, а при установке оставляют зазор 20-30 мм до задней стенки.

  где 1 – деревянная балка;

  2 – гидроизоляционный материал;

  3 – теплоизоляция (можно использовать монтажную пену);

  4 – раствор.

  Рисунок 9. Место опирания деревянной балки на стены в разрезе

• Монтаж наката. К боковым граням балок крепятся черепные бруски (рис. 10), на них будет укладываться накат из досок, которые должны плотно прилегать между собой.

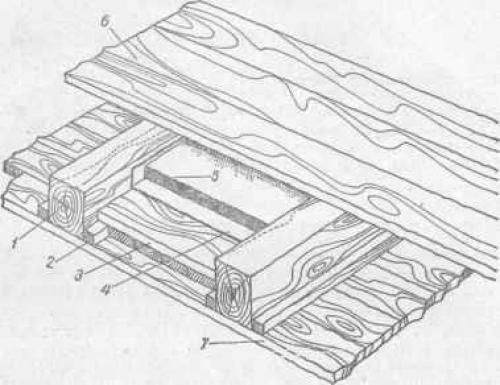

  где 1 – деревянная балка;

  2 – черепной брусок;

  3 – накат;

  4 – пароизоляционная мембрана;

  5 – теплоизоляционный материал;

  6 – чистовой пол;

  7 – чистовой потолок нижнего этажа.

  Рисунок 10. Устройство наката

• Изоляционные работы. Поверхность наката обязательно устилается пароизоляционной мембраной, поверх которой укладывается теплоизоляция (обычно минеральная вата). Утеплитель нужно накрыть гидроизоляционной пленкой.
• Отделочные работы. Поверх балок выполняется устройство чистового пола. Если перекрытие межэтажное, снизу балок производится отделка потолка нижнего этажа.

Вентиляция межэтажных перекрытий. Вентиляция междуэтажных перекрытий

Наиболее эффективной считается вентиляция междуэтажных перекрытий через щелевые плинтусы, обеспечивающие почти в 15 раз больший воздухообмен, чем решетки, имеющие меньшую площадь отверстий.

Вопросу циркуляции воздуха в междуэтажном перекрытии следует уделять особое внимание. Дело в том, что существует много путей проникновения влаги в перекрытие: при мытье полов, вместе с недостаточно хорошо просушенным утеплителем или деревянными балками и досками. При отсутствии воздухообмена в толще конструкции образуются застойные зоны с сырым воздухом, в которых грибы и плесень будут быстро размножаться и разрушать деревянные элементы. Предотвратить этот процесс можно созданием условий для циркуляции воздуха внутри перекрытия.

В верхней части балок или лаг, на которые настилаются половые доски, следует выполнить несколько неглубоких вырезов (до 20 мм). Эти вырезы будут обеспечивать циркуляцию воздуха.

Благодаря отверстиям и щелям воздух в толще перекрытия не сможет застаиваться и при постоянном воздухообмене проникщшая в толщу утеплителя влага будет испаряться, не давая отсыревать утеплителю. Кроме того, при сухом вентилируемом перекрытии не будет условий для развития микроорганизмов и загнивания древесины. Все это позволит обеспечить хорошую теплоизоляцию и долговечность перекрытия.

Устройство лаг по балкам позволяет создать под полами всех помещений воздушную прослойку. Несмотря на то, что лаги увеличивают толщину перекрытия и уменьшают высоту этажа, они часто устраиваются в перекрытиях, т.к. позволяют повысить теплозащитные и звукоизоляционные качества этих конструкций.

Одним из конструктивных решений, обеспечивающих хороший воздухообмен в перекрытии, является созданием в нем вентилируемых полостей путем автономного крепления потолка и пола по смежно расположенным балкам. Балки перекрытия располагают парами, потолок нижнего этажа крепят к одной из парных балок, а пол верхнего этажа к другой. В результате пол и потолок имеют каждый по своей системе несущих балок, не зависящих друг от друга. Между ними образуется полость с зазором 30…50 мм. При хождении по полу его поверхность прогибается, а потом выравнивается, в результате, в результате чего воздух из междуэтажного пространства через вентиляционные отверстия и щели в плинтусах будет выжиматься и засасываться. Таким образом происходит вентиляция, и конструкция будет как бы «дышать», а замкнутое пространство под полом будет периодически вентилироваться. Это создаст благоприятные условия для сохранности древесины и долговечности конструкции, не будет резких перепадов температуры, влажности и затхлого запаха в помещении.

Толщина деревянного перекрытия. Производители

Изготовление бруса, пригодного для применения в качестве основных элементов перекрытия, осуществляется на многих деревообрабатывающих заводах. Основными поставщиками данной продукции являются следующие предприятия.

Детчинский деревообрабатывающий комбинат, расположенный в Калужской области, производит обработку пиловочника, поставляемого из Красноярского края и Иркутской области на современном оборудовании с ЧПУ. В каталоге компании более 10 видов продукции из сибирской лиственницы. Также предприятие оказывает услуги по изготовлению деревянных изделий по индивидуальным размерам.

ООО "Деревообрабатывающий комбинат" (Кировская область, г. Белая Холуница), специализируется на производстве элементов для возведения жилых домов из оцилиндрованного бревна и клееного бруса. В качестве сырья компания использует ель и сосну северных регионов России.

«Заволжский ДОЗ» – ведущее предприятие РФ в области глубокой переработки древесины. Компания специализируется на строительстве коттеджей из бессучкового клееного бруса, изготовлении всех конструктивных элементов на собственных производственных мощностях.

ЗАО «Дмитровский деревообрабатывающий завод» работает с такими породами, как берёза, ель и сосна. Из этой древесины на мощностях предприятия изготавливаются оконные блоки, обрезной и необрезной пиломатериал камерной сушки, брус различного сечения естественной влажности.

ООО «Златоустовский деревообрабатывающий комбинат» специализируется на изготовлении пиломатериала и изделий по европейским стандартам. Среди продукции компании евробрус клееный, евровагонка, окна и двери из массива сосны, другие изделия.

">

Деревянные балки – основной элемент перекрытий и других конструкционных элементов. Деревянные перекрытия применяются при возведении зданий малой этажности, при этом строения могут быть из древесины, лёгкого бетона или другого строительного материала. Основное назначение перекрытий – принятие и равномерное распределение нагрузки по конструктивным элементам, её передача на несущие конструкции (стены или фундамент). Наибольшее применение деревянные перекрытия нашли в частном строительстве одно и двухэтажных коттеджей.
